Инструкция по заправке картриджа Canon Cartridge 728
Инструкция по заправке картриджа Canon Cartridge 728, для аппаратов Canon MF4410 / MF4430 / MF4450 / MF4550 / MF4570 / MF4580.

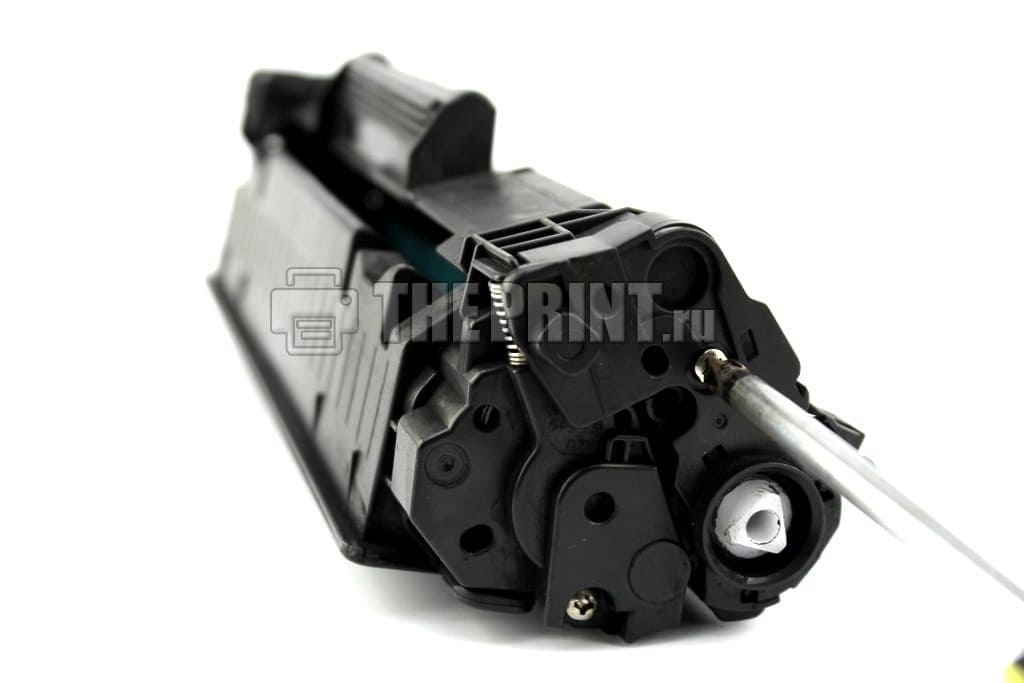

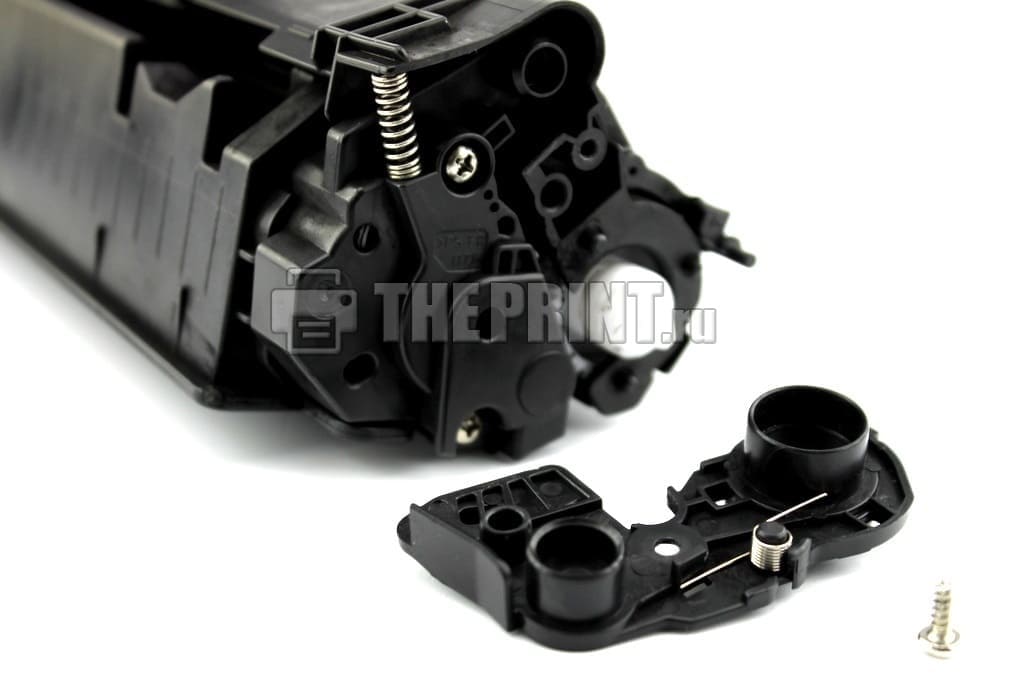

С правой стороны откручиваем один винт и снимаем крышку.
Отгибаем пружины как показано на рисунке, и, движением в сторону от оси фотобарабана, разбираем картридж на две части.

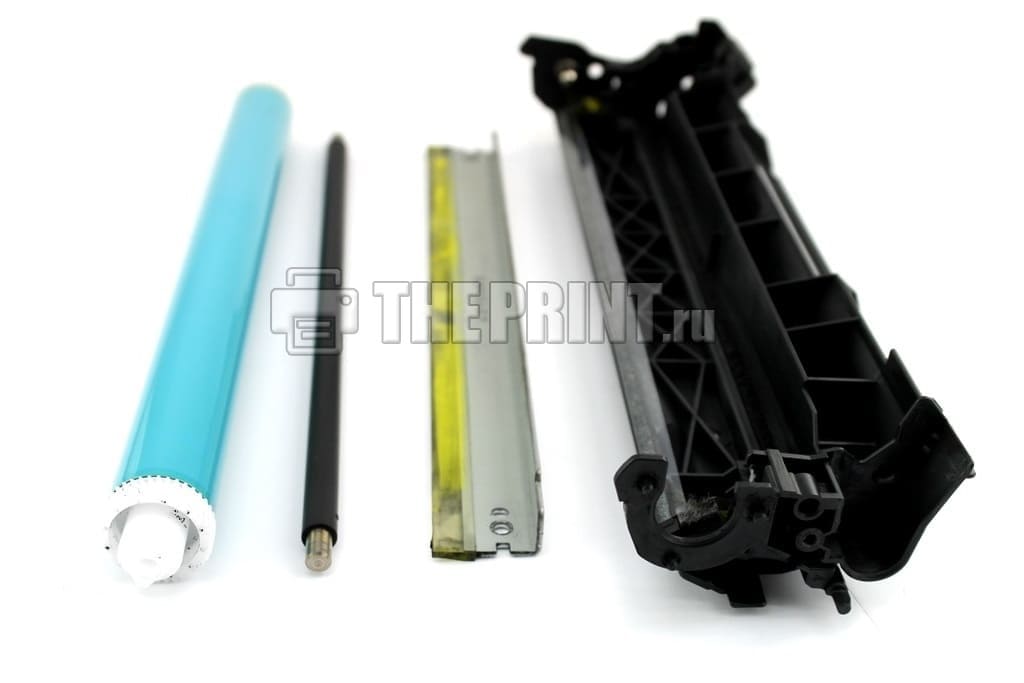

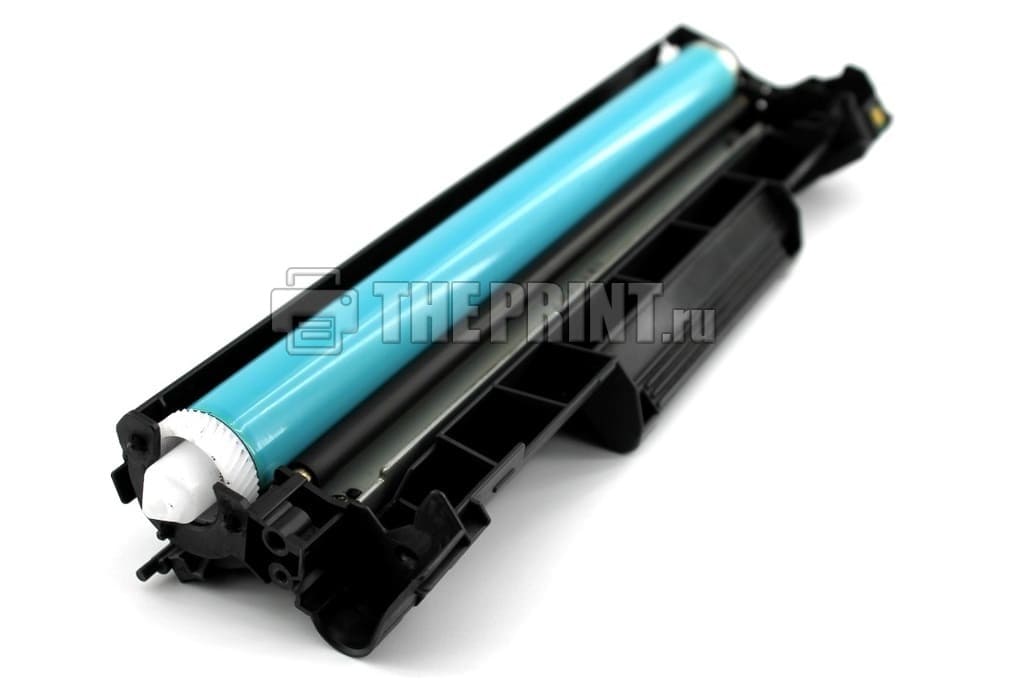

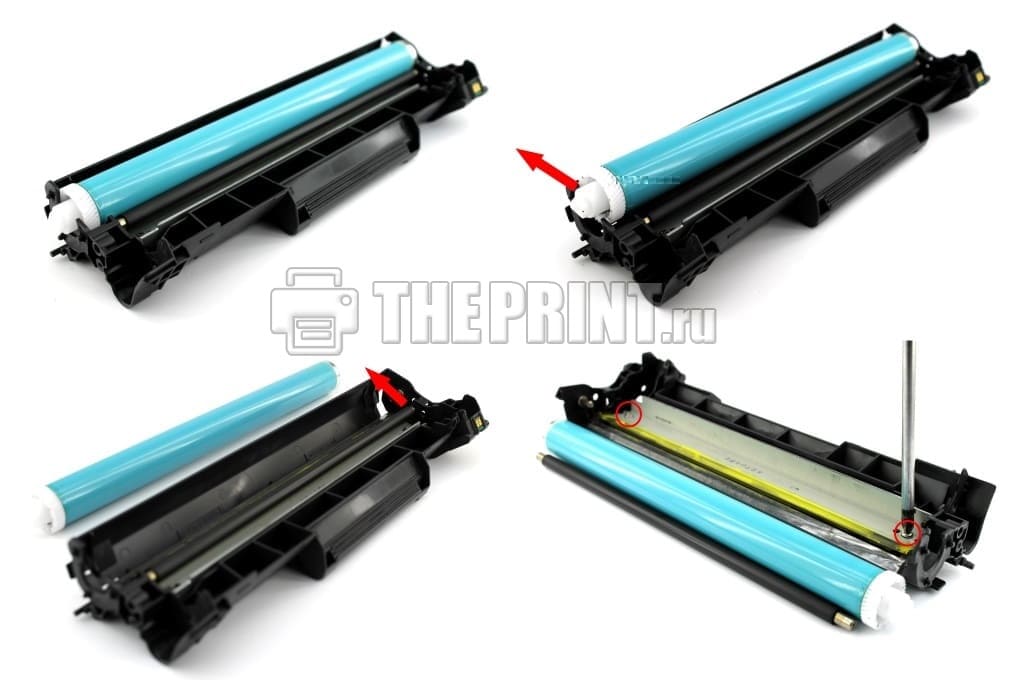

Берем верхнюю часть и снимаем фотобарабан и вал заряда.
Откручиваем два винта и снимаем лезвие очистки. Удаляем отработанный тонер, сохранив в чистоте уплотнители и устанавливаем лезвие на место.
Устанавливаем на место фотобарабан и вал заряда, предварительно смазав их посадочные гнезда токопроводящей смазкой.

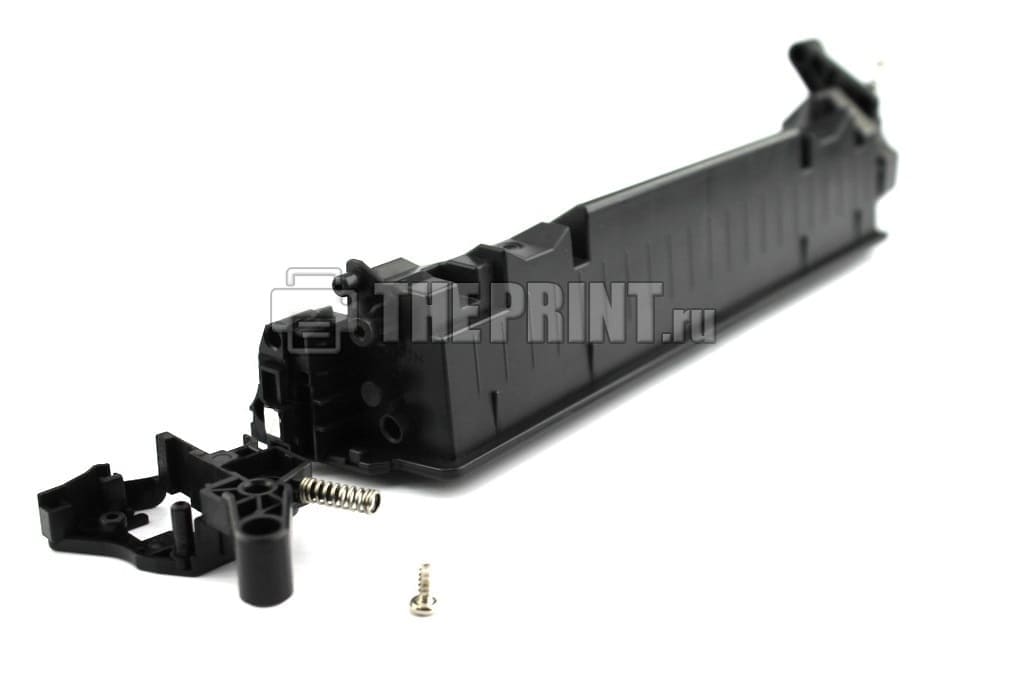

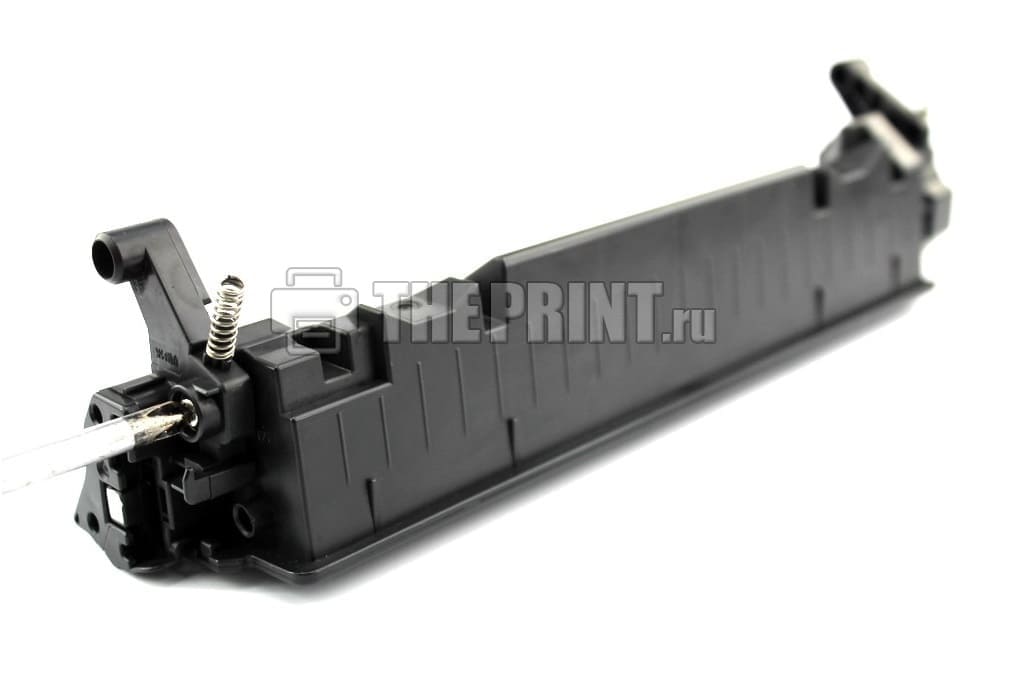

Переходим ко второй половине: Откручиваем справа один винт и снимаем крышку и шестерни.

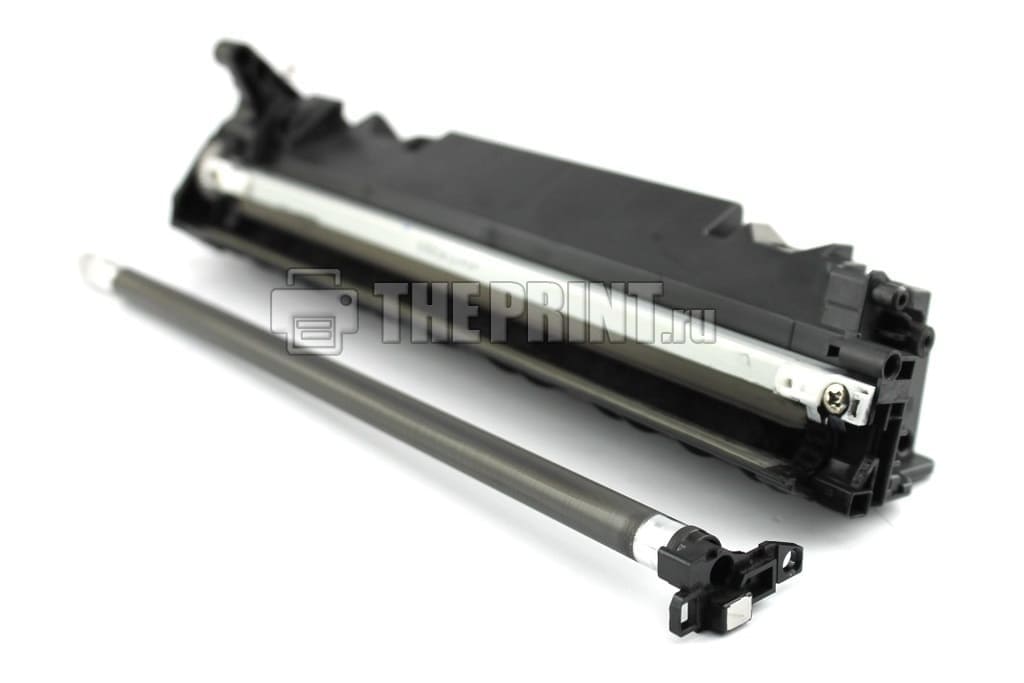

Затем откручиваем один винт слева и аккуратно снимаем вал переноса, следя за тем, чтобы не потерять черную втулку.
Затем откручиваем два винта, снимаем лезвие подбора и тщательно очищаем бункер и магнитные ловушки от остатков старого тонера.
Засыпаем новый тонер, для Cartridge 728 — 80 грамм.
Установите левую крышку и лезвие подбора, и закрепите их винтами.
Правильно установите вал переноса и шестерни, оденьте правую крышку и закрепите ее финтом.
Соединяем обе части и выставляем распорные пружины в правильное положение.
Установите пружину в положение, указанное на рисунке.
Оденьте крышку, придерживая пружину пальцем.
Установите пружину в правильное положение и зафиксируйте крышку винтом.
Замените чип при необходимости (Чип на этом картридже не блокирует работу, но при каждом включении будет просить заменить картридж).
Ваш картридж готов к работе.
Remcopy. Все права защищены © 2011-2023
Контактный телефон: +7 (812) 314-45-88
Санкт-Петербург
info@remcopy.com Создание сайта: Pixelon
Инструкция по заправке картриджа Canon 728
Разборка картриджа Canon 728
Возьмите Ваш картридж и осмотрите на наличие повреждений.
Поверните картридж боковой крышкой вверх и открутите винт.
После этого подденьте крышку отверткой, и снимите ее. Делайте это очень аккуратно потому что на внутренней крышке есть пружинка шторки фотобарабана.

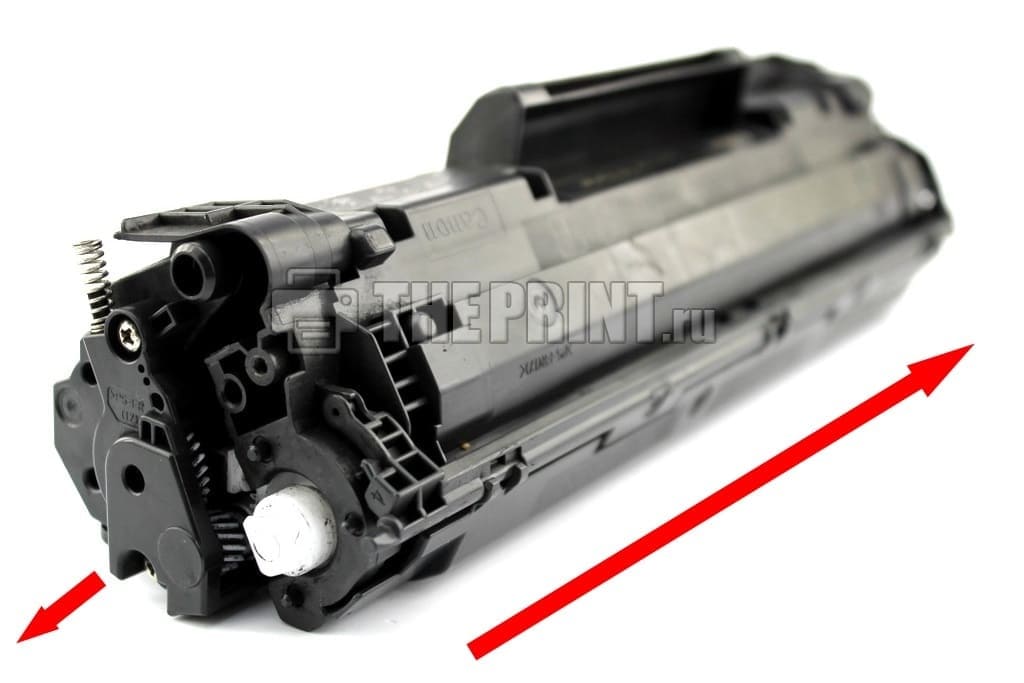

Возьмите картридж и разъедините половинки как указано на рисунке потянув их в разные стороны.
Очистка картриджа Canon 728
Возьмите половинку с бункером отработки.
Вытащите фотобарабан и положите в место куда не попадают солнечный свет.
Снимите вал первичного заряда отложите в сторону, делайте это очень аккуратно чтобы не повредить бушинги которые его держат.
Далее открутите два винта с ракеля (чистящего лезвия).
Выньте его и отложите в сторону.
Вытрусите остатки отработанного тонера из бункера в мусорный пакет. Прочистите его кисточкой и ветошью (в сервисном центре все работы по очистке проводят тонерным пылесосом или сжатым воздухом в хорошо вентилируемой заправочной станции) от оставшихся частичек тонера.
Протрите поверхность ракеля сухой безворсовой тканью (бумажной салфеткой).
Затем нанесите немного отработанного тонера на край ракеля. Как это показано на фото.
Поставьте ракель обратно в картридж и прикрутите его винтами.
Ватной палочкой тщательно очистите бушинги картриджа. Затем нанесите немного токопроводящей смазки на левый черный бушинг. Смотрите фото.
Нанесите на безворсовую ткань (бумажную салфетку) изопропанол или очищенную воду и протрите вал первичного. Чтобы он приобрел равномерный цвет, стерев салфеткой загрязнение.
Вставьте вал первичного заряда на место.
Протрите сухой ветошью фотобарабан не сильно нажимая на поверхность чтобы не поцарапать (если на нем есть тонерный нагар его можно смыть изопропанолом) и поставьте на место.
Возьмите вторую половинку картриджа. Открутите винт с боковой стороны и снимите крышку. Вытащите из крышки контакт магнитного вала и вычистите его.
Осторожно снимите магнитный вал (он состоит из оболочки и магнитного стержня).
Снимите шестерню. И вычистите зубной щеткой от тонера и смазки.
Паз шестерни почистите ватной палочкой и нанесите немного смазки для пластика (многие не уделяют этому должное внимание и уже через 5-7 заправок паз разбивается и картридж не подлежит ремонту)
На магнитном валу есть втулки, они очень хрупкие, снимите их.
Открутите винты, которые держат лезвие дозирования.
Уберите в сторону очистители магнитного вала.
Подденьте отверткой лезвие дозирования (на нем снизу нанесено клейкое покрытие) и снимите его.
Вытрусите бункер для тонера. Вычистите его от остатков кисточкой и салфеткой.
Протрите изопропанолом рабочий край дозирующего лезвия от нагара. Чистое лезвие, залог равномерного слоя тонера.
Переверните его и ватной палочкой, смоченной в спирте, тщательно протрите от загрязнения липкую поверхность для возвращения липкости.
Вытащите стержень из оболочки магнитного вала.
Оболочку очистите салфеткой смоченной жидкостью для очистки магнитных валов (можно использовать ацетон, но он очищает заметно хуже). Оболочка магнитного вала должна быть хорошо очищена от круговых вертикальных полос нагара, нагар очень сильно влияет на качество печати.
Соберите магнитный вал. И наденьте шестерню.
В очищенный бункер засыпьте тонер HP P1005 для Canon 728 Starter – 50 грамм, для Canon 728 – 80 грамм. Компания IT-Project заправляет картриджи и рекомендует использовать тонер фирмы Static Control.
Далее убираем загрязнения с картриджа кисточкой или салфеткой.
Чистим магнитные ловушки. Это очень важно: во-первых, чтобы не просыпался тонер, во-вторых магнитный вал должен легко вращаться.
Ставим лезвие дозирования на место. Приклеивая его нажимая пальцами как указано на фото.
Возвращаем очистители магнитного вала. И вкручиваем винты.
Вставляем в магнитный вал контакт.
Ставим магнитный вал на место.
Одеваем боковую крышку. Прикручиваем винтом.
Прокручиваем со стороны шестерни магнитный вал от себя. Мы должны увидеть ровный слой тонера.
Сборка картриджа Canon 728.
Берем две половинки картриджа и собираем как показано на фото.
Проверяем ровно ли стоят пружинки.
Наносим несколько капель смазки для пластика на боковую крышку чтобы фотобарабан не скрипел и легче вращался.
Ставим пружинку защитной шторки фотобарабана заводя ее в паз на боковой крышке.
Надеваем боковую крышку.
Отпускаем пружинку на место.
Проверяем работу шторки.
Прикручиваем винт.
Проверяем не заклинил ли фотобарабан об ракель. Прокручивая его пальцами на себя как указано на фото.
Заправка картриджа Canon 728 закончена. Всем успехов! Будьте внимательны, если вес сделать по инструкции, то картридж будет печатать идеально.
P/S: В этом картридже родной фотобарабан ходит две-три заправки, после начинает бледнить.
Важные моменты о заправке картриджа Canon 728
Бледность может быть вызвана:
— некачественным тонером
— плохой очисткой дозирующего лезвия и магнитного вала
— халатной очисткой частей картриджа от старого тонера
— сильным износом фотобарабана
Двоение и фон:
— нужна очистка или замена вала первичного заряда
— плохой контакт вала первичного заряда (очистите и нанесите токопроводящую смазку на левый бушинг)
— некачественный тонер (тонер другой марки)
Заправка картриджа Canon C-728
Картридж Canon C-728 является распространенным в России.
В этой статье мы покажем инструкцию по заправке картриджа Canon C-728 своими руками. Разобрать, вычистить и засыпать тонер не сложно, заправить картридж Canon C-728 можно даже в домашних условиях за 10-15 минут.
1. Для начала Вам надо открутить болт и снять боковую крышку, рисунок 2, 3.
2. Сдвигаем в сторону половину с бункером с отработанным тонером и располовиниванем картридж, рисунок 4, 5.
3. Следующим этапом что бы вычистить отработанный тонер картриджа надо снять фотобарабан, ролик заряда и ракель. Для этого приподымаем фотовал и прокручивая тянем его в сторону, ролик заряда снимаем с фиксаторов, ракель вынимается открутив 2 болта, рисунок 6, 7. Вычищаем весь отработанный тонер.
Количество на складе: 542
Количество на складе: 50
4. Собираем бункер отработки в обратном порядке, устанавливаем ракель на место прикрутив его двумя болтами (резиновую часть ракеля желательно не очищать, это делается для того что бы не было закусов и дальнейшего выхода из строя ракеля), очищаем коротрон и барабан сухой тряпкой устанавливаем на место, рисунок 8.
5. Приступаем к разборке и очистки бункера для тонера, для начала откручиваем болт сбоку и снимаем боковую крышку, рисунок 9, 10.
6. Снимаем оболочку магнитного вала с магнитным стержнем вместе с токопроводящей пластмассовой деталью картриджа, оболочку магнитного вала очищаем сухой тряпкой (мы не разбираем и не снимаем стержень и токопроводящую деталь), рисунок 11.
7. Начинаем вычищать от старого тонера бункер, что бы лучше вычистить, нужно прокручивать шестеренку, которая приводит в действие мешалку тонера внутри бункера, для очистки мы использовали сервисный пылесос, рисунок 12.
Инструкция по заправке картриджей Canon 725 / 728 / 737, HP CB435A, CB436A, CE278A, CE285A, CF283A, CF279A
У производителей Hewlett-Packard и Canon есть серия картриджей, очень близких по внутреннему строению и отличающихся строением корпуса, ресурсом и боковыми крышками, которые определяют посадку картриджа в печатающем устройстве.
К таким картриджам относятся:
HP CB435A – 1500 страниц (аналоги: FREE Label FL-CB435A, NewTone C435AE, BASF KT-CB435A, Premium 01-SB435AU),
Canon 712 – 1500 страниц (аналоги: Makkon MN-HP-SB435A, Green Label HP-CB435AD-PN-GL , Extra HP-CB435A-PN-R ),
HP CE285A – 1600 страниц (аналоги: DAYTON DN-HP-NT435, Printalist CE285A-PL, BASF KT-CE285A ),
Canon 725 – 1600 страниц (аналоги: BASF KT-725-3484B002, Green Label CAN-725-PN-GL, Printalist 725-PL),
HP CB436A – 2000 страниц (Patron Extra HP-CB436A-PN-R, JADI HP-CE285A-1-JI),
Canon 713 — 2000 страниц (аналоги: Free Label FL-CB436A, Patron Green Label HP-CB436A-PN-GL ),
HP CE278A – 2100 страниц (аналоги: JADI HP-CE278A-1-JI, Makkon MN-HP-SE278A, FREE Label FL-CE278A, Printalist CE278A-PL ),
Canon 728 — 2100 страниц (аналоги: BASF KT-728-3500B002, Patron Extra CAN-728-E-PN-R, Premium 01-TE278A , Tender Line TL-CE278A ),
Canon 726 — 2100 страниц (аналоги: DAYTON DN-HP-NT278, Green Label CAN-726-PN-GL, Makkon MN-CAN-SRG726, BASF KT-CRG726 ),
HP CF283A — 1600 страниц (аналоги: Tender Line TL-CF283A, BASF KT-CF283A, FREE Label FL-CF283A, Green Label HP-CF283A-PN-GL ),
Canon 737 — 2100 страниц (аналоги: NewTone CNT737E, DAYTON DN-HP-NT283X, Printalist 737-PL, Makkon MN-CAN-SRG737)
HP CF279A — 1000 страниц (аналоги: BASF KT-CF279A, NewTone NT-KT-CF279A)
Все внутренние заменяемые детали для этих «родственных» картриджей – одинаковые. Это означает, что для ремонта указанных картриджей можно использовать одни и те же запчасти: фотобарабан, ракель, дозирующее лезвие, вал первичного заряда, магнитный вал и уплотнительные лезвия. С одной лишь оговоркой — если картриджи оригинальные. У неоригинальных картриджей запчасти могут отличаться. Учитывая, что картриджей-аналогов сейчас в продаже гораздо больше, чем оригинальных, то следует внимательно подбирать расходные материалы для ремонта картриджа-аналога.
В данной статье используются оригинальные картриджи и, соответственно, запчасти серии P1505 / P1005.
Для заправки данных картриджей можно использовать один вид тонера, но, учитывая, что ресурс картриджей всё же отличается, мы рекомендуем использовать для заправки тонер от 70 до 110 грамм: TRH127-70BOS2, TRHP1005-80BOS3, MPT7-80B-P, TRHP1505-95BOS3, MPT7-100B-P, H1606TNR-100B-P, TRHM225-110B-OS — в зависимости от требуемого ресурса.
Боковые крышки картриджей отличаются формой и направляющими.
На фото приведены боковые крышки оригинальных картриджей Canon 725, HP CE278A, CB435A, CE436A:
Внешне корпуса картриджей имеют большое сходство:
Итак, приступаем к заправке.
Прежде всего нужно снять с картриджа боковую крышку, раскрутив шуруп. Аккуратно снимая крышку, следим, чтобы пружина, прикрепленная к её внутренней стороне, не выскочила:
Пружину-держатель нужно отодвинуть как показано на фото ниже:
После того, как пружина-держатель будет освобождена, можно разъединить картридж на две части. Два отсека картриджа нужно сдвинуть в разные стороны относительно оси:

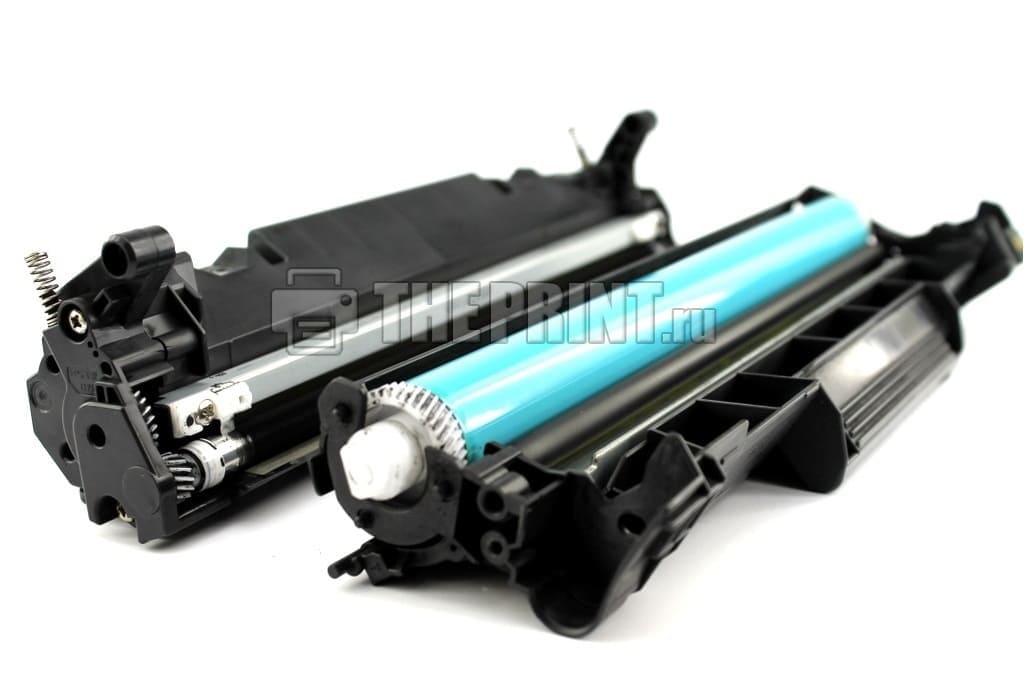

Теперь у нас в руках два отсека картриджа – тонерный отсек и отделение бункера для отработанного тонера.
Продолжая разборку картриджа, поочередно снимаем фотоцилиндр (фотобарабан / OPC Drum / фотовал):
Затем вал первичного заряда (Primary Charge Roller):
Затем снимаем чистящее лезвие (ракель / Wiper Blade), открутив шурупы:
Под лезвием в бункере скапливается отработанный тонер. Бункер следует полностью очистить от отработанного тонера. Если нет специального тонерного пылесоса, то содержимое бункера нужно вытряхнуть в полиэтиленовый пакет. Пакет с отработанным тонером необходимо плотно закрыть, не высыпав содержимого наружу. Тонер представляет собой очень мелкий химический порошок, вдыхание которого наносит вред здоровью.
Очистив бункер от остатков старого тонера, можем вернуть очищенное лезвие обратно.
В обратной последовательности возвращаем на свои места предварительно тщательно очищенные от тонера ракель, вал первичного заряда и фотобарабан.
Материалы перед сборкой следует очищать от грязи и тонера. Чистящее лезвие можно протереть мягкой ветошью или специальными салфетками, вал первичного заряда можно очистить дистиллированной водой либо изопропиловым спиртом.
Фотобарабаны можно протирать или специальными безворсовыми салфетками или очень мягкой хлопчатобумажной ветошью. При чистке фотобарабана нельзя применять ворсистые бумажные салфетки или грубую ткань, поскольку поверхность фотобарабана можно легко поцарапать.
При очистке ракеля (чистящего лезвия) можно оставить небольшое количество тонера на его кромке. Это поможет фотобарабану проворачиваться в собранном картридже. Технология сборки отсека для отработанного тонера требует того, чтобы край ракеля был присыпан очень тонким слоем старт-пудры. Но в домашних условиях старт-пудру можно заменить небольшим количеством тонера. Если между фотобарабаном и ракелем не окажется ни малейшего количества старт-пудры или тонера, то барабан не сможет прокручиваться и заклинит. А это может привести к поломке картриджа после установки его в принтер.
Обратите внимание на некоторые нюансы при сборке отсека для отработанного тонера. Так, посадочные места вала первичного заряда следует очистить от тонера:
Данную процедуру следует выполнить на обеих втулках картриджа:
Затем можно установить вал первичного заряда PCR и нанести небольшое количество токопроводящей смазки на вал PCR, как указанно на фото:
Таким же образом следует обработать торцевую направляющую фотоцилиндра:
Лишь после того, как контакты будут очищены и смазаны, можете установить обратно фотобарабан:
После установки фотобарабана нужно зафиксировать его боковой крышкой и немного прокрутить, чтобы убедиться в том, что барабан не застревает. Иначе, после установки картриджа в принтер, барабан может «заклинить».
Собранный отсек для отработанного тонера можно отложить в сторону. Теперь займемся тонерным отсеком картриджа.
Поочередно снимаем боковые крышки, освобождая их от шурупов:
Боковые крышки убираем в сторону. Затем снимаем шестеренки.
Далее извлекаем магнитный вал (Magnetic Roller).
Удаляем остатки тонера с поверхности магнитного вала.
С обеих сторон раскручиваем шурупы и вынимаем дозирующее лезвие (Doctor Blade).
Дозирующее лезвие приклеено к картриджу, поэтому его следует немного подковырнуть инструментом с плоским наконечником:
Сняв дозирующее лезвие, мы освобождаем тонерный отсек, который нужно очистить от старого тонера.
На дозирующем лезвии накапливается тонерный налет в виде черной полосы. Этот налёт приводит к недостаточной насыщенности отпечатка. Его следует устранить, протерев лезвие изопропиловым спиртом или промыв лезвие водой. После промывки лезвие нужно вытереть насухо.
Кроме этого налёт образуется и на поверхности уплотнительного лезвия магнитного вала. Как показано на фото, налет и в данном случае выглядит, как чёрная полоса:
Для того, чтобы избавиться от налета, можно протереть уплотнительное лезвие магнитного вала изопропиловым спиртом или заменить его на новое.
Наличие черной полосы налета на уплотнительном лезвии магнитного вала может привести к повреждению поверхности самого магнитного вала.
Завершив процедуру очистки лезвий, можно перейти к заправке тонером.
Далее последует обратная сборка картриджа. Помните, что все запчасти должны быть тщательно очищены от остатков тонера и иных загрязнений:
Вернув шестеренки на свои места, установим обратно очищенное лезвие дозирования:
Затем устанавливаем магнитный вал картриджа (тоже очищенный):
Обратите внимание на положение сердечника магнитного вала при сборе. Сердечник выставляем в положении, удобном для сборки втулки:
Надев втулку, фиксируем шурупы с обеих сторон:
Тонерный отсек собран, возвращаемся к «бункерному» отсеку. Надетую ранее боковую крышку с пружиной нужно снять перед сборкой двух отсеков картриджа:
Два отсека картриджа собираем воедино:
Проследите, чтобы направляющие на боковой крышке совпали:
Поправьте пружину, направив её под кромку корпуса:
На боковой крышке нужно выставить пружину в положении, удобном для дальнейшей установки внутри картриджа:
Боковую крышку с пружиной надеваем на место:
После установки боковой крышки край пружины должен выступать за пределы корпуса.
Выступающий край пружины нужно направить вручную:
И выставить в конечное положение:
Собранный картридж фиксируем шурупами:
Теперь осталось заменить использованный чип на новый:
Установленный новый чип фиксируем каплей пластикового клея:
Картридж готов к работе.
