Установка руля рестайл

Следующее что очень не нравилось это руль. он просто ужасен и выглядит громоздко.
вторая доработка это замена руля но и тут не обошлось малой кровью.

Листая объявления с запчастями, натыкаю на руль от рестайла (написано было что x-trail) по наличию кнопки про-пилот подозреваю что америкот. Списался с продавцом он отправил фотки кожи, попросил его снять пиропотрон чтобы посмотреть есть ли подогрев на что получил отказ (со словами вдруг что сломаю) покупай разбирай и смотри…
Ну в общем еду смотреть его в живую, руль понравился по состоянию, забираю его. снимаю подушку и радуюсь что он еще и с подогревом. Радости мой небыло предела. Опять же изучаю БЖ выясняю что чтобы установить рестайл руль есть 2 варианта:
1) самый простой но затратный? найти приборную панель от рестайла и все заработает как нужно (требуется корректировка пробега под свой при необходимости ))))
2) вариант менее затратный но необходимо работа руками, перепаять резисторы на кнопках, что получить нужное сопротивление (оно отличается на рестайле и дорестайле).

Ну так как на драйве я нашел в БЖ мануал по переделке (сейчас не могу найти как найду добавлю) воспользовался им, разобрал руль докупил резисторы взял паяльник и вперед. Все сделал перепаял.

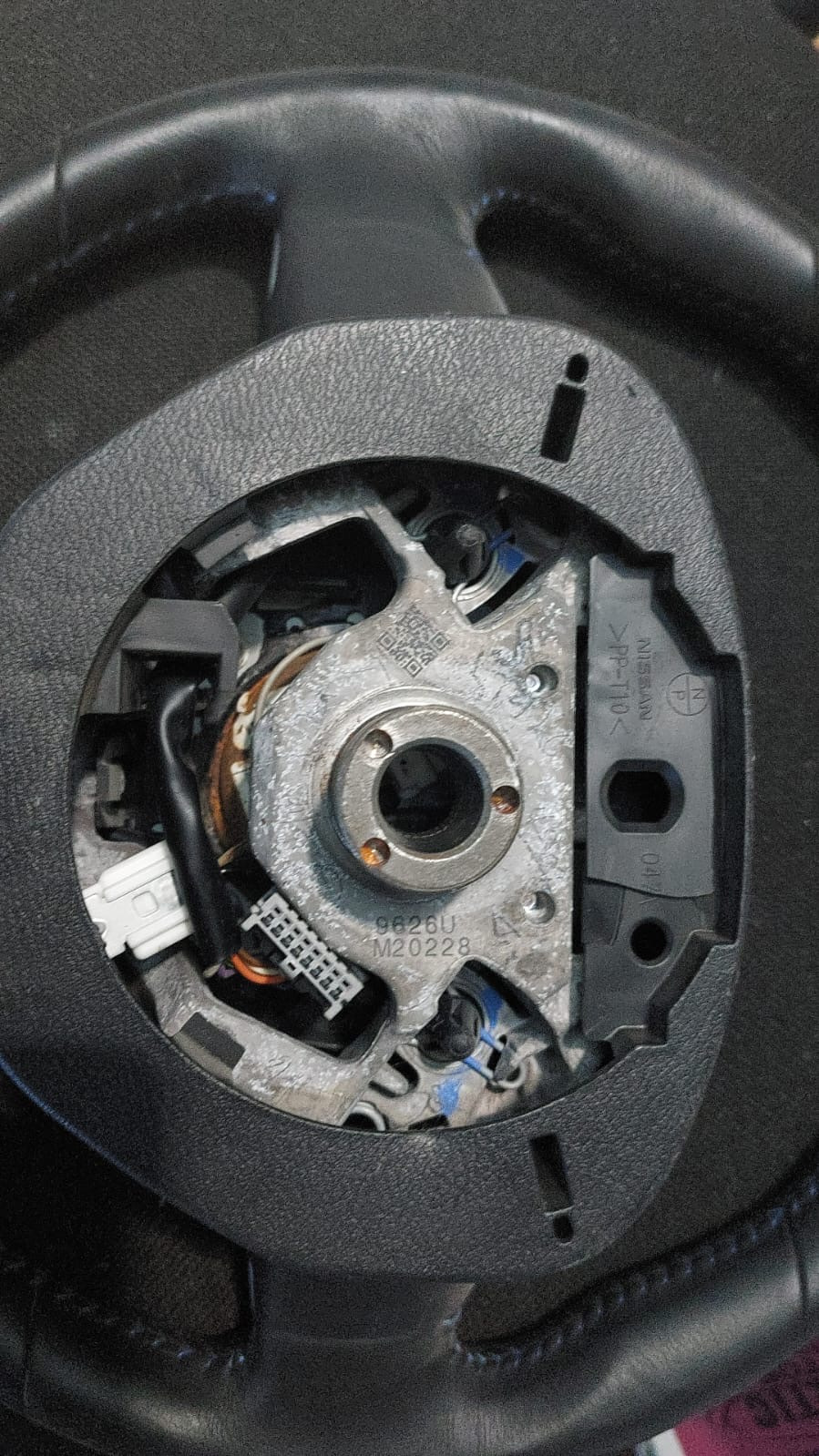

Ну все счастье надо идти ставить руль! снял свой ставить новый руль, а он не одевается на шлицы! как так?
моему удивлению небыло предела, начал смотреть изучать, спрашивать, выясняется что мне достался руль от ниссан Лифа и у него шлицы другие((( расстроился очень…

начал снова искать руль уже точно от трейла или кашкая, нашел руль на авито в оооочень хорошем состоянии, продавец попался адекватный и помог его хорошо удешевить! продав мне просто обод с кожей и кнопки все остальное снял.
Кнопки взял так как про пилот мне не нужен, а круиза там нет лишатся его не хотелось. Перепаял резисторы в новых кнопках, собрал руль и пошел ставить его снова, попытка намбер ту!

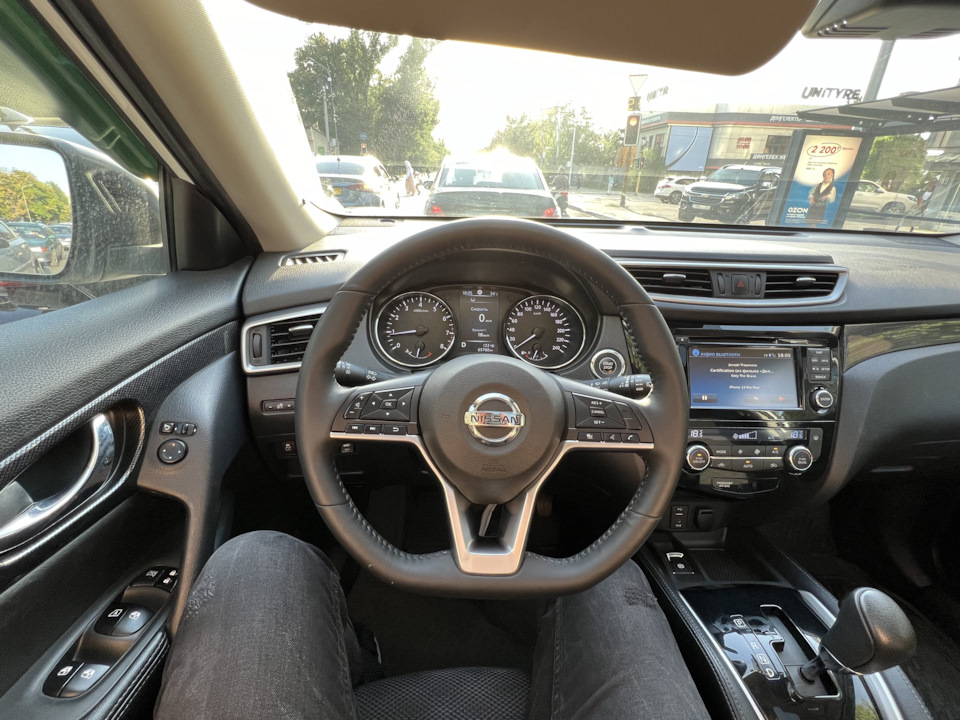

Снял свои поставил этот (по шлицам все ок наконец-то) и все заработало с первого раза! счастью небыло предела. Руль очень удобный! и вид совершенно иной, доработкой прям очень доволен.

Следующий шаг (до зимы нужно будет подключить подогрев руля).
Уже заказал шлейф с контактами под подогрев с Польши пока в пути, кнопка с фиксации приехала, БЖ дополню или напишу отдельно про подогрев руля.

старый руль с подухой в продаже) отдам за недорого

Как снять руль ниссан х трейл т32

Собственно, имеем хитрилу 2006 года, европеец. Снимали рулевую рейку, соответственно сбили при установке ровное положение руля. Снимать обратно рейку очень не хочется. Помогите, может кто-нибудь снимал полностью руль?

Все, сам справился. Всем спасибо, тему можно закрывать. Если кому еще интересно — могу описать сам процесс. Но там не сложно.

Хорошо, флудить не буду. По существу — пришлось для замены двига скидывать подрамник. Ну и от рейки рулевой пришлось все откручивать. Метки случайно сбили — торопились. Обратно ставили на глаз — вроде ровно))) Когда проехался — выявилась ошибка градусов так на 30. Если на сход-развале выставлять — ерунда будет, колеса же равно стоят))) Это руль криво. Ну так выход -снять руль и поставить ровно. Описываю сам процесс — фоток нет, так как все просто. 1 — снимаем дистанционное управление магнитолой, 2 винта. 2 — С другой стороны отщелкиваем заглушку. 3 — вспоминаем, что лезем к подушке безопасности и во избежание выстрела в морду лица этой самой подушки снимаем минусовую клемму аккума. 4 — видим под заглушкой хитрый болт — звездочка с отверстием по центру, у меня в наборе размера 30 не оказалось, пришлось купить набор(, откручиваем по болту с каждой стороны. 5 — вынимаем подушку и кладем на колени. Провода лучше от разъемов не отсоединять. 6 — прямо по центру видим гайку на 20 и откручиваем ее. 7 — аккуратно постучав, тянем на себя и снимаем руль. 8 — Ставим руль прямо. Прикручиваем подушку и пульт ду. 8 — проезжаем по двору прямо и смотрим на результат. Если ошиблись — все повторяем. Ошибку в 3 градуса исправят на сход-развале. Вот и все, у меня ушел час времени, разбирал и собирал 3 раза, поставил руль идеально ровно. Да, при снятом пульте ду НЕ ВКЛЮЧАТЬ ЗАЖИГАНИЕ.

Ты мотор менял? А где проживаешь, где брал мотор на замену? Сколько он стоит? Как не попасть на еще более старый и дохлый мотор при покупке?

Здоровско! А год выпуска имеет значение или нет? То есть мотор можно и поновее брать чем машина? Например мне на 2001й взять мотор 2005 года или позже?

Вообще желательно брать поновее — пробег будет меньше. но на сколько я помню 2001й это дорестайл, а 2005 уже рестайл. внешнее отличие я видел только во впускном коллекторе, на дорестайле он металлический, а на рестайле пластиковый. не могу сказать точно, но думаю что должен подойти.

Хмм. Пластиковый впускной на 2-х литровом; металлический, соответственно (про дизель не в курсе), на 2.5 литра.

Не знаю как вам, но как по мне дорестайл руль на xtrail по мне не очень. Не модный и не спортивный и не современный.

А вот Рестайл смотрится даже очень и очень

Приобрёл по случаю руль от рестайла x-trail 32 за очень вкусную цену.

Информации по установке ни где нет. Есть только: поставил и не работают кнопки магнитолы. И все. Решения ни где нет.

Обратился в одну компанию в Питере, те объявили 12 тыс за установку якобы прошиваемого переходника и все будет работать. Не знаю не знаю, по мне так цена завышена раза в 4.

И тут решаюсь полностью разобраться, что нужно для его установки.

Разобью на две части, так как хочется поскорее поделиться с этим с Вами.

В первой части про доработку левой части кнопок. Отвечающей за магнитолу.

Забегая в перед, скажу, что круиз переделывать не надо и все работает.

Данная схема переделок будет показана для таких кнопок :

Для остальных надо сравнивать что внутри.

И так приступим.

Нам потребуется(для левой части кнопок):
Smd резистор 120ом — 2 шт.
Smd резистор 200ом — 2 шт.
Smd резистор 270ом — 1 шт.
Smd резистор 1300ом — 1 шт.
Smd резистор 1600ом — 1 шт.
Smd резистор 82ом — 1 шт. (Покупать не надо, так как есть на плате и будем переставлять его)
Резисторы модели 1206, погрешность 1 процент.

Разбираем кнопки (расписывать как снимать не буду, надеюсь справитесь, но предупрежу, так как к рулю они не прикручиваются, а вставляются в резиновую часть руля, то вынимать их надо очень аккуратно. Возможно повредить пластиковые ножки кнопок и резиновый паз, куда они вставляются)

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
рулевое управление Nissan Rogue , ремонт рулевого управления Nissan Rogue , моменты затяжки Nissan Rogue , рулевое управление Nissan X-Trail , ремонт рулевого управления Nissan X-Trail , моменты затяжки Nissan X-Trail

4. Рулевая колонка

*16,7 Н·м 16,7 Н·м 31 Н·м 37 Н·м*

1. Рулевая колонка в сборе. 2. Промежуточный вал. 3. Кулачковая гайка. 4. Верхняя крышка. 5. Уплотнение. 6. Крышка отверстия.

Снятие и установка

— Не допускать ударов по рулевой колонке при её снятии.

— Нанести установочные метки на промежуточный вал и рулевую колонку в сборе перед снятием промежуточного рулевого вала.

— Не вращать рулевое колесо на стоящем автомобиле, поскольку электромотор и блок управления электроусилителем рулевого управления слишком нагреваются.

— Рулевая колонка в сборе имеет значительную массу. Соблюдать осторожность при снятии рулевой колонки в сборе с автомобиля.

— Не помещать рулевую колонку в сборе около предметов с сильным магнитным полем.

— Рулевая колонка в сборе (с мотором, редуктором, датчиком положения) не подлежит разборке.

1. Установить передние колеса автомобиля в положение прямолинейного движения.

2. Установить рулевое колесо в максимально высокое положение.

3. Снять рулевое колесо.

4. Снять покрытие рулевой колонки.

5. Снять контактный диск.

6. Снять блок подрулевых переключателей.

7. Снять нижнюю облицовку панели приборов.

8. Снять комбинацию приборов.

9. Отсоединить все разъемы переключателей, установленные на рулевой колонке, а затем отсоединить провода от рулевой колонки в сборе.

8. Нанести установочные метки на верхнюю вилку промежуточного вала и выходной вал рулевой колонки в сборе:

При снятии промежуточного вала не вставлять отвертки или подобные инструменты в канавку серьги для того, чтобы потянуть промежуточный вал, поскольку если это произойдет, его придется заменить новым.

— Отвернуть болт крепления (1).

— Полностью удалить фиксатор (2) кулачковой гайки с серьги промежуточного вала.

— Полностью извлечь кулачковую гайку (3) с серьги промежуточного вала.

12. Снять рулевую колонку в сборе.

Проверка после снятия

Проверить все элементы рулевой колонки в сборе на предмет повреждений или иных дефектов. Заменить рулевую колонку новой при обнаружении любых отклонений от нормы.

Измерить момент сопротивления вращению рулевой колонки в сборе, используя специальный динамометр (ST3127S000 (J-25765-A)). Заменить рулевую колонку в сборе новой, если полученное значение превышает 1,9 Н · м.

Установка производится в порядке, обратном снятию, с учетом приведенных ниже особенностей.

Не использовать повторно кулачковую гайку и болт крепления.

Нет необходимости в установке фиксатора кулачковой гайки.

1. Убедиться в том, что все части фиксатора кулачковой гайки удалены.

2. Установить серьгу на промежуточный вал, следя за тем, чтобы между серьгой и промежуточным валом не было зазора.

3. Полностью вставить кулачковую гайку.

4. Удерживая на месте кулачковую гайку рукой, вставить болт и затянуть установленным моментом затяжки. Следить за тем, чтобы кулачковая гайка в процессе затяжки находилась в правильном положении (по оси).

5. После подсоединения промежуточного вала убедиться в отсутствии зазора (А) между серьгой (1), промежуточным валом (2) и кулачковой гайкой (3).

При затяжке болта крепления не удерживать кулачковую гайку при помощи инструмента.

После установки рулевой колонки необходимо отрегулировать нейтральное положение датчика поворота рулевого колеса, используя диагностический прибор CONSULT-III.

Проверка после установки

Проверить все элементы рулевой колонки в сборе на предмет повреждений или иных дефектов. Заменить рулевую колонку новой при обнаружении любых отклонений от нормы.

Проверить люфт и нейтральное положение рулевого колеса, а также усилие на рулевом колесе и угол поворота управляемых колес.

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
рулевое управление Nissan X-Trail , ремонт рулевого управления Nissan X-Trail , моменты затяжки Nissan X-Trail

3. Рулевое колесо и рулевая колонка

1. Рулевое колесо

: заменять деталь новой после каждого снятия.

Снятие и установка

При отсоединении контактного диска зафиксировать его корпус скотчем для предотвращения проворачивания. Это исключит необходимость регулировки нейтрального положения в процессе установки контактного диска.

1. Установить передние колеса автомобиля в положение прямолинейного движения.

2. Снять модуль подушки безопасности водителя (подробнее, см. соответствующий раздел в главе Пассивная безопасность). Для этого:

Не подсоединять электрифицированные измерительные приборы к выводам подушек безопасности. Возможно самопроизвольное срабатывание пиропатрона и, как следствие получение тяжелых травм.

Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.

Перед началом каких-либо работ, выключить зажигание и отсоединить отрицательную клемму от аккумуляторной батареи, после чего выждать не менее 3 минут.

Всегда необходимо работать с боковой стороны модуля подушки безопасности, исключить работу напротив модуля.

• Установить в отверстия в рулевому колесе подходящий инструмент диаметром 5.0 мм, чтобы расфиксировать элементы крепления.

При установке инструмента в отверстие (А), проверить и убедиться в том, что его конец контактирует с торсионной пружиной (1), показанной на рисунке ниже. При нажатии на торсионную пружину соединение модуля фронтальной подушки безопасности разблокируется.

• Поднять нижнюю часть модуля фронтальной подушки безопасности, потянув предварительно на себя верхнюю часть модуля, выполнив операцию в последовательности 1 – 2.
• Отсоединить разъем жгута электропроводки модуля подушки безопасности и вывод провода звукового сигнала.

Для отсоединения/подсоединения разъема жгута электропроводки модуля подушки безопасности, необходимо в разъем вставить отвертку с тонким жалом, обмотанную клейкой лентой, и приподнять фиксатор, после чего извлечь разъем.

Устанавливать разъем необходимо при поднятом фиксаторе, после подсоединения вдавить фиксатор в разъем.

После подсоединения разъема электропроводки, проверить надежность установки фиксатора.

• Снять окончательно модуль фронтальной подушки безопасности в сборе.

Всегда после снятия необходимо укладывать модуль водительской подушки безопасности корпусом вниз, декоративной крышкой вверх. Никогда не укладывать модуль подушки безопасности крышкой вниз. Несоблюдение данного указания может привести к получению серьезных травм.

Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.

Не подвергать модуль подушки безопасности нагреву до температуры более 90 градусов Цельсия.

Исключить попадание нефтепродуктов, растворителей и/или воды на модуль подушки безопасности.

Всегда после разборки и сборки необходимо заменять болты крепления модуля подушки безопасности.

3. Зафиксировать рулевое колесо и отвернуть стопорную гайку.

4. Снять рулевое колесо, используя специальный съемник (А) (ST27180001 (J-25726-A)), как показано на рисунке ниже.

Установка производится в порядке обратном снятию.

Не вращать контактный диск без необходимости. Не проворачивать контактный диск более, чем это необходимо, поскольку это приведет к нарушению контакта.

Быть предельно осторожным при установке, чтобы исключить повреждение жгута электропроводки модуля подушки безопасности.

Перед установкой и затяжкой болтов крепления необходимо проверить и убедиться в том, что отверстия в модуле и рулевом колесе совмещены, в противном случае возможно повреждение модуля подушки безопасности.

Закрепить жгут электропроводки модуля фронтальной подушки безопасности специальным фиксатором.

1. Установить модуль подушки безопасности на рулевое колесо и прижать его в верхней части с двух сторон пальцами до характерного щелчка фиксаторов крепления модуля.

2. Надавить на нижнюю часть модуля подушки безопасности до характерного щелчка.

3. Проверить и убедиться в надлежащей работе звукового сигнала.

4. После установки выполнить диагностику системы пассивной безопасности.

В случае загорания индикатора неисправности подушек безопасности на приборной панели, необходимо стереть коды неисправности из памяти системы самодиагностики при помощи прибора CONSULT-III. В случае, если индикатор по-прежнему горит, выполнить процедуру самодиагностики системы для выявления неисправности.

1. Рулевая колонка в сборе

Снятие и установка рулевой колонки

• Не допускать ударов по рулевой колонке при её снятии.
• Нанести установочные метки на промежуточный вал и рулевую колонку в сборе перед снятием промежуточного рулевого вала.
• Не вращать рулевое колесо на стоящем автомобиле, поскольку электромотор и блок управления электроусилителем рулевого управления слишком нагреваются.
• Рулевая колонка в сборе имеет значительную массу. Соблюдать осторожность при снятии рулевой колонки в сборе с автомобиля.
• Не помещать рулевую колонку в сборе около предметов с сильным магнитным полем.
• Рулевая колонка в сборе (с мотором, редуктором, датчиком положения) не подлежит разборке.

1. Установить управляемые колеса в направление прямолинейного движения.

2. Установить рулевое колесо максимально вверх.

3. Снять модуль водительской подушки безопасности (подробнее, см. соответствующий раздел в главе Пассивная безопасность).

Не подсоединять электрифицированные измерительные приборы к выводам подушек безопасности. Возможно самопроизвольное срабатывание пиропатрона и, как следствие получение тяжелых травм.

Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.

Перед началом каких-либо работ, выключить зажигание и отсоединить отрицательную клемму от аккумуляторной батареи, после чего выждать не менее 3 минут.

Всегда необходимо работать с боковой стороны модуля подушки безопасности, исключить работу напротив модуля.

• Установить в отверстия в рулевому колесе подходящий инструмент диаметром 5.0 мм, чтобы расфиксировать элементы крепления.

При установке инструмента в отверстие (А), проверить и убедиться в том, что его конец контактирует с торсионной пружиной (1), показанной на рисунке ниже. При нажатии на торсионную пружину соединение модуля фронтальной подушки безопасности разблокируется.

• Поднять нижнюю часть модуля фронтальной подушки безопасности, потянув предварительно на себя верхнюю часть модуля, выполнив операцию в последовательности 1 – 2.
• Отсоединить разъем жгута электропроводки модуля подушки безопасности и вывод провода звукового сигнала.

Для отсоединения/подсоединения разъема жгута электропроводки модуля подушки безопасности, необходимо в разъем вставить отвертку с тонким жалом, обмотанную клейкой лентой, и приподнять фиксатор, после чего извлечь разъем.

Устанавливать разъем необходимо при поднятом фиксаторе, после подсоединения вдавить фиксатор в разъем.

После подсоединения разъема электропроводки, проверить надежность установки фиксатора.

• Снять окончательно модуль фронтальной подушки безопасности в сборе.

Всегда после снятия необходимо укладывать модуль водительской подушки безопасности корпусом вниз, декоративной крышкой вверх. Никогда не укладывать модуль подушки безопасности крышкой вниз. Несоблюдение данного указания может привести к получению серьезных травм.

Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.

Не подвергать модуль подушки безопасности нагреву до температуры более 90 градусов Цельсия.

Исключить попадание нефтепродуктов, растворителей и/или воды на модуль подушки безопасности.

Всегда после разборки и сборки необходимо заменять болты крепления модуля подушки безопасности.

4. Снять рулевое колесо (подробнее, см. соответствующий раздел в данной главе).

5. Снять панель облицовки рулевой колонки (подробнее, см. соответствующий раздел в главе Кузов).

6. Снять контактное кольцо (подробнее, см. соответствующий раздел в главе Пассивная безопасность).

Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.

Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.

Убедиться в том, что управляемые колеса установлены в положение прямолинейного движения.

• Отсоединить боковые разъемы жгутов электропроводки от контактного кольца модуля фронтальной подушки безопасности.
• Выкрутить винты крепления и снять контактное кольцо фронтальной подушки безопасности.

Исключить чрезмерный перегиб или скручивание жгутов электропроводки.

Исключить попадание на жгут электропроводки нефтепродуктов.

Исключить попадание нефтепродуктов и/или воды на контактное кольцо в сборе.

7. Снять многофункциональный подрулевой переключатель.

8. Снять нижнюю панель облицовки приборной панели в сборе (подробнее, см. соответствующий раздел в главе Кузов).

9. Отсоединить от рулевой колонки все разъемы жгутов электропроводки.

10. Снять крышку сервисного отверстия.

11. Выкрутить соединительный болт вала рулевой колонки (1) (со стороны рулевого механизма), как показано на рисунке ниже.

12. Отсоединить рулевой вал от вала шестерни рулевого механизма в сборе.

При снятии промежуточного вала не вставлять отвертки или подобные инструменты в канавку серьги для того, чтобы потянуть промежуточный вал, поскольку если это произойдет, его придется заменить новым.

13. Выкрутить соединительный болт (1) рулевого вала в сборе (со стороны рулевой колонки), как показано на рисунке ниже.

14. Отсоединить промежуточный вал от рулевой колонки в сборе.

Нанести установочную метку (А) на каждый из валов (1) и рулевую колонку (2) в сборе, перед отсоединением промежуточного вала.

При снятии промежуточного вала не вставлять отвертки или подобные инструменты в канавку серьги для того, чтобы потянуть промежуточный вал, поскольку если это произойдет, его придется заменить новым.

15. Отвернуть гайки крепления рулевой колонки к опорной поперечине в сборе.

При отворачивании гаек крепления следить за тем, чтобы не упала рулевая колонка.

16. Проверить техническое состояние рулевой колонки.

Не допускать осевых ударов при снятии рулевой колонки в сборе.

При установке кожуха рулевой колонки убедиться в том, что не защемляется электропроводка.

Установка производится в последовательности обратной снятию.

• При подсоединении верхней части промежуточного вала (1) к валу рулевой колонки убедиться в том, что болт надежно посажен в канавку (А) рулевой колонки (А) перед окончательной затяжкой.

• Затянуть гайки крепления рулевой колонки (1) в сборе с требуемым моментом затяжки в указанной на рисунке ниже последовательности.

• После установки рулевой колонки в сборе необходимо выполнить процедуру диагностики с использованием прибора CONSULT-III, чтобы убедиться в работоспособности.
• Не использовать повторно хомут.

Проверка после снятия

Проверить все элементы рулевой колонки в сборе на предмет повреждений или иных дефектов. Заменить рулевую колонку новой при обнаружении любых отклонений от нормы.

Измерить момент сопротивления вращению рулевой колонки в сборе, используя специальный динамометр (А) (ST3127S000). Заменить рулевую колонку в сборе новой, если полученное значение превышает 2.1 Н·м.

Проверка после установки

Проверить все элементы рулевой колонки в сборе на предмет повреждений или иных дефектов. Заменить рулевую колонку новой при обнаружении любых отклонений от нормы.

Проверить люфт и нейтральное положение рулевого колеса, а также усилие на рулевом колесе и угол поворота управляемых колес.

Промежуточный рулевой вал

Снятие и установка

1. Установить управляемые колеса в направление прямолинейного движения.

3. Установить рулевое колесо максимально вверх.

4. Снять нижнюю панель облицовки приборной панели в сборе (подробнее, см. соответствующий раздел в главе Кузов).

5. Снять крышку сервисного отверстия.

6. Выкрутить соединительный болт вала рулевой колонки (1) (со стороны рулевого механизма), как показано на рисунке ниже.

7. Отсоединить рулевой вал от вала шестерни рулевого механизма в сборе.

При снятии промежуточного вала не вставлять отвертки или подобные инструменты в канавку серьги для того, чтобы потянуть промежуточный вал, поскольку если это произойдет, его придется заменить новым.

8. Выкрутить соединительный болт (1) рулевого вала в сборе (со стороны рулевой колонки), как показано на рисунке ниже.

9. Отсоединить промежуточный вал от рулевой колонки в сборе.

Нанести установочную метку (А) на каждый из валов (1) и рулевую колонку (2) в сборе, перед отсоединением промежуточного вала.

При снятии промежуточного вала не вставлять отвертки или подобные инструменты в канавку серьги для того, чтобы потянуть промежуточный вал, поскольку если это произойдет, его придется заменить новым.

10. Проверить техническое состояние вала.

Контактный диск может ограничить диапазон вращения рулевого колеса в случае неправильной сборки после разъединения рулевой колонки и рулевого редуктора. Убедиться в том, что рулевая колонка надежно зафиксирована от проворачивания.

• Вставить промежуточный вал в рулевой редуктор. Совместить канавку вала рулевого редуктора с отверстием под болт в промежуточном валу.

При повторной установке промежуточного вала нет необходимости в использовании направляющей.

• От руки вкрутить болт крепления промежуточного вала (со стороны рулевого редуктора). Убедившись, что он попал в канавку вала рулевого редуктора, затянуть болт установленным моментом затяжки.
• Необходимо соблюдать направление установки болта крепления (не вставлять его с обратной стороны), см. рисунок общего вида.
• При подсоединении верхней части промежуточного вала (1) к валу рулевой колонки убедиться в том, что болт надежно посажен в канавку (А) рулевой колонки (А) перед окончательной затяжкой.

Затянуть болт крепления промежуточного вала к валу рулевой колонки с моментом затяжки 26 Н*м.

Затянуть болт крепления промежуточного вала к валу шестерни рулевого механизма с моментом затяжки 45 Н*м

• После установки рулевой колонки в сборе необходимо выполнить процедуру диагностики с использованием прибора CONSULT-III, чтобы убедиться в работоспособности.

Проверка после снятия

Проверить все детали промежуточного вала на наличие повреждений или других дефектов. При обнаружении любых отклонений от нормы заменить промежуточный вал новым.

Чтобы поменять щётки на X-Trail T32 (2015г) нужно на заведенной машине пару раз нажать на переключатель дворника вверх. Щётки примут вертикальное положение и их можно легко поменять.

На T31 летом всё время проездил на дворниках от Bosch, чистят хорошо и следов не оставляют. На Т32 так же взял их в замен оригинальных.

Bosch Aerotwin AR653S (3 397 118 911)
Длина щетки 26″/650 (водительская) и 16″/400 (пассажирская)

Можно так взять резинки на оригинальные щетки Mitsuba
водительская 28895-JN20A — 26″/650 мм
пассажирская 28895-JN20B — 17″/425 мм

Да, пассажирская Bosch меньше на 25мм, но ехать мне, а не пассажиру ��

На зиму наверное стоит взять резинки для Mitsuba или рассмотреть покупку каких-нибудь LYNX.
Кто зимой какими щётками пользуется? Поделитесь отзывами.

Замена щеток стеклоочистителя на Nissan X Trail T32

Hook
(J-hook, Крючок)

Какие щетки нужны

Многих может не устроить высокая стоимость оригинальных дворников, тогда используйте щетки других производителей, они в разы дешевле. Для покупки подходящей щетки, необходимо учесть всего 3 параметра.

3. Тип крепления
Производитель щетки может поддерживать в одной коробке много разных креплений. Чтобы она подошла к поводку дворника нашей X Trail (T32), ищем символ:

Hook
среди всех указанных на этикетке.

Вот конкретные модели:

Как быстро поменять

Когда требуется замена щетки

Как снять дворники nissan x trail t32

Действия в чрезвычайных ситуациях
Ежедневные проверки и определение неисправностей
Эксплуатация автомобиля в зимний период
Поездка на СТО
Инструкция по эксплуатации и техническому обслуживанию
Расходные материалы для проведения технического обслуживания
Предостережения и правила техники безопасности при выполнении работ на автомобиле
Основные инструменты, измерительные приборы и методы работы с ними
Бензиновый двигатель 2.0 л
Бензиновый двигатель 2.5 л
Дизельный двигатель 1.6 л
Система управления и питания двигателя
Система охлаждения
Система смазки
Система впуска и выпуска
Сцепление
Механическая трансмиссия
Приводные валы
Ходовая часть
Тормозная система
Рулевое управление
Кузов
Система отопления, вентиляции и кондиционирования (HVAC)
Пассивная безопасность
Электрооборудование двигателя
Электрооборудование и электросистемы автомобиля
Электросхемы
Толковый словарь

Читайте также:

• Как снять магнитолу тойота надия
• Подключение обогрева зеркал ваз 2107
• Схема подключения стартера нива
• Замена прокладки гбц ниссан патрол
• Замена двигателя ленд ровер дискавери 4

Как снять руль ниссан х трейл т32

Nissan X-Trail T32 – Присматриваем и прислушиваемся Обзоры б/у автомобилей

Очередной раз анализируя статистику подбора и проверки подержанных машин, сам по себе напросился необычный вывод – по сей день предыдущее поколение Nissan X-Trail смотрят и ищут гораздо чаще, чем новую генерацию в кузове T32.

Причин этому может быть много: от текущей экономической ситуации до распространяющихся стереотипов по поводу российской сборки. Много раз, общаясь с автолюбителями приходилось слышать, что сейчас Ниссан сейчас уже не тот, что мы знаем раньше. Чтобы это смелое заявление подтвердить или опровергнуть, давайте подробнее разберемся во всех поломках и неисправностях, которые случаются с X-Trail в кузове T32 и узнаем, с чем придется иметь дело при покупке подержанного варианта.

Бензиновые крепыши

Познакомившись с моторной линейкой поближе, становится понятно, что ресурс и надежность мотора останется без вопросов и всё потому, что двигатели практически те же самые, что использовались для предыдущего «Хитрилы».

Вот возьмем, 2-литровый MR20DD. Что его отличает от былого MR20DD? Всего-то фазорегуляторы, да непосредственный впрыск, что разогнали лошадей до 144 сил. И всё. В остальном MR20DD – всем знакомый надежный цепной агрегат, который способен 300 000 км проехать без сучка и задоринки при условии своевременной замены расходников.

Однако, пара негативных моментов всё же нашлось. Мотор придется периодически осматривать на наличие подтеков масла, особенно поддон и переднюю крышку двигателя (крышка цепи). С подобными «соплями» сталкивается чуть ли не каждый владелец X-Trail с 2.0 на разных сроках эксплуатации. Решается проблема логично просто – герметизацией, то бишь «переклеиванием» разъема потекшего элемента. Недорого и эффективно.

Вторая проблема возникла из-за стремления ниссановцев догнать конкурентов по характеристикам, добавив непосредственный впрыск. Лошадей может и прибавилось, но не столько, сколько лишнего геморроя. Возросшая требовательность к качеству топлива ожидаемо привела к тому, что не особо озадаченные выбором заправки владельцы, сталкиваются с пропаданием тяги и увеличение расхода бензина. Таким образом забиваются и коксуются сопла форсунок, из-за чего их придется снимать, промывать и радоваться добавленным трем лошадиным силам дальше.

На б/у рынке «Икстрейлов» 2.5-литровый (171 л.с.) агрегат QR25DE ценится выше всего. Наверное, так и должно быть, ведь он занял место под капотом T32, не претерпев изменений. Естественно, ресурс, как минимум не уменьшился. Более того, проблемы с форсунками, как у младшего агрегата не беспокоят, да и вообще слабых мест тут практически не осталось, если не учитывать те же самые масляные течи поддона и передней крышки мотора. Эдакое небольшое масляное пятно на почти безупречной репутации.

Ироничный дизель

Нравятся мне «реношные» дизели – простые, неприхотливые, ресурсные. Мотор 1.6 по имени R9M не стал бы исключением, если бы не стремление сэкономить на миллилитрах при помощи системы старт-стоп. Все автолюбители старой школы в курсе, зачем нужен турботаймер и чем может обернуться остановка турбированного двигателя без минуты простоя на холостых. То, о чем предупреждали, то и происходит: средний ресурс турбины составил около 150 ткм; при том, что у некоторых наддув не доехал и до 100 ткм. Перегрев и закоксовывание каналов нагнетателя делают свое дело.

Не обошлось и без иронии. Кто-то из инженеров электронщиков случайно или намеренно создал диверсанта, который включает, как бы это странно не звучало, «полезную неисправность». Если говорить проще, в электрике X-Trail T32 встречаются случаи отказа системы старт-стоп из-за поломки управляющего реле. И я бы на вашем месте ничего не стал с этим делать. Как вариант, можно починить реле, чтобы не горело никаких ошибок, но функцию глушения двигателя в пробке лучше отключить. Не сэкономит она вам ничего.

Вариатор и его сроки жизни

Классический «автомат» на X-Trail больше не встретить. Дизельный мотор можно застать только с надежной и неприхотливой механической коробкой, а для бензиновых агрегатов ожидаемо предусмотрели вариатор, только не старый знакомый JF011E, а свежеиспеченный JF016E поколения CVT-8.

Ходовые качества такой коробки владельцы оценили позитивно – не каждый обыватель сможет отличить этот вариатор от традиционного «автомата». Правда, если заговорить о слабых местах и ресурсе, то здесь впечатление уже неоднозначное. С одной стороны, количество брака по отзывам снизилось на порядок. Бывают, конечно, случаи преждевременного износа, но повальными их назвать невозможно – повода никакого нет. С другой – общий ресурс немного снизился. Былой JF011E на предыдущем X-Trail при должном уходе мог пройти 250 ткм, JF016E под капотом T32 и до 200 тысяч дотягивает далеко не всегда.

Самое главное – при появлении первых рывков при разгоне не затягивайте с диагностикой и ремонтом, иначе к замене изношенного пластинчатого ремня могут прибавиться конусы, маслонасос, гидроблок и другие узлы. Ещё лучше, если на 150-ти тысячах в качестве профилактической меры поменяете ремень даже в отсутствие признаков износа. В разрезе следующих 100 000 километров такой подход только сэкономит деньги.

Иногда стоит поглядывать на место соединения двигателя с вариатором. Бывают случаи течи сальника КПП, а это чревато преждевременным выходом смазки и… сами понимаете, чем ещё.

Про периодическую замену масла в вариаторе (каждые 40 ткм), думаю, говорить не стоит – это главное правило долголетия. Меня, как автоподборщика также смутила пропажа из конструкции коробки масляного щупа. Раньше было понятнее. Можно было по цвету-запаху смазки и наличию стружки приблизительно оценить качество ухода за вариатором, то теперь при покупке подержанного авто придётся полагаться только на внешний осмотр, данные компьютера и субъективные ощущения во время тест-драйва. CVT и так не предсказуем, а тут у нас отняли ещё один фактор проверки. Обидно.

С полным приводом же у Nissan X-Trail и так особых проблем не было и T32 «обрадовать» нас нечем, ибо электромагнитная муфта в приводе задней оси осталась прежней; только блок управления другой – завязанный с системой ESP. Если что-то и случается с магистралью подачи крутящего момента на задние колеса, так это износ крестовин карданного вала, особенно, у любителей нырнуть в лужу по лесной дороге. В остальном без замечаний и проблем.

Прибереги нервишки

В ходовой части нового «Икстрейла» революций также не было; не любят японцы портить то, что и так работает. От того и слабые места схожи с теми, что уже известны давным-давно. Одно из таких – сайлентблоки переднего подрамника и рычагов. К 100 ткм вся эта резинотехническая братва обычно сменяется полностью, либо уже требует срочной ротации. Примерно столько же крутятся ступичные подшипники и маячат стойки стабилизатора.

Зато в задней многорычажке тишина и спокойствие как минимум на протяжении 200 000 километров.

Весёлая CAN-шина

Также, как и в случае со скрипами, трудно будет найти владельца X-Trail T32, которого не застали врасплох проблемы с электрооборудованием из-за нарушения контакта в одном из нескольких разъемов CAN-шины. Перестать работать может что угодно: мультимедиа, климатическая система; может заглохнуть мотор или отказать электроусилитель руля в самый интересный момент. Сюрпризов много, решение одно – перепайка всей магистрали CAN-шины до проблемного участка.

Если ЭУР не работает в первые минуты после запуска автомобиля, то скорее всего слабым местом оказался аккумулятор, который по отзывам владельцев редко выполняет свои обязанности более 3-х лет, особенно в тесном сотрудничестве со злосчастной системой старт-стоп.

В остальном электрика Nissan X-Trail T32 напоминает типичного «японца» – всё всегда включается и работает безотказно.

Гадаем о пробеге

Пробег «Хитрила» никуда не записывает, кроме приборной панели, то есть ни активных, ни скрытых дублей километража в блоках не найти даже дилерским сканером Consult III. О достоверности пройденного пути остается только субъективно обсуждать и спорить – то есть гадать на сервисной книжке, на базах ТО. И, конечно, на износе самого автомобиля. На версиях с вариатором можно узнать моточасы.

При должном опыте сделать это с небольшой долей погрешности можно, но только стоит учесть всю бюджетность материалов. К примеру, водительское кресло к 100 000 км порядком продавливается, начинает выкрашиваться поролон, перестает выполнять свои функции боковая поддержка. Рулевое колесо тоже не из кожи молодого ягненка – затирается к 50-ти тысячам. Пластик на центральной консоли и панели приборов зашаркивается. В общем, всё, как у ценового конкурента Toyota Rav4.

Кузов и лакокрасочное покрытие X-Trail под стать внутреннему убранству. В целом неплохо, но есть пара тройка недоработок, которые возможно придется приводить в порядок. К примеру, штатное лобовое стекло жуть как боится камушков, даже самых маленьких – трескается, поэтому даже мелкие сколы лучше отдавать на ремонт.

Второе слабое место поселилось совсем рядом с «лобовухой»; в народе этот пластиковый пыльник называют «жабо». Так вот, это «жабо» не любит сидеть в притирочку со стеклом, со временем его даже начинает коробить, пока его принудительно не приклеят. То же самое можно сказать и о хромированных покрытиях по отношению к пластику. Сплошные отторжения.

Стоит ли покупать Nissan X-Trail T32 с пробегом

Да, Т32 стал динамичнее и комфортнее и, как следствие, сложнее по технической части и электрике, повысилась планка требований к качеству топлива. Однако, назвать «Хитрилу» этого поколения «сыпуче-ломучим» язык никак не повернется. Всё-таки большинство владельцев слушают скрипы, пропаивают CAN-шину, а в остальном проблем не знают.

Перед тем, как решиться на покупку версии на вариаторе с пробегом более 100 000 км нужно учесть, что неизвестный остаточный ресурс коробки будет тревожить и мешать спать, особенно если в бюджете не заложено тысяч рублей так семьдесят на возможный ремонт. Кто его знает, кто и как до вас ездил; при этом сервисная книжка не может послужить гарантией аккуратности. Поэтому оптимальным выбором среди Nissan X-Trail на вторичке будет версия с мотором 2.5 на вариаторе и пробегом до 70 ткм.

На практике подбора авто встречались и варианты после крупных ДТП и со скрученным пробегом, но технически убитых не было ни одного. Тут, конечно, точно не скажешь, то ли основная аудитория у этой модели такая спокойная и аккуратная, как любители Volvo, то ли машина аки 105-ый Крузак крепка и ничего ей не страшно. Неважно. Важно, что на рынке подержанных машин можно найти себе надежный среднеразмерный кроссовер Nissan X-Trail T32 по хорошей цене и сделать это будет достаточно легко из-за относительно небольшого спроса на вторичке.

Конкуренты

Самым близким по цене и надежности среднеразмерным кроссовером для X-Trail T32 будет Renault Koleos, собранный на той же агрегатной базе, а также другой «японец» по имени Mitsubishi Outlander, который оснащен точно тем же вариатором, но с другими настройками. Чуть повыносливее, но дороже среди конкурентов оказались «корейцы» в виде Hyundai Santa Fe и Kia Sorento с их известной болезнью полного привода. Достойным конкурентом оказался и Subaru Forester; жаль, конечно, хорошие варианты одного и того же года выпуска будут стоить дороже. Чешско-немецкий Skoda Kodiaq на нашем рынке пока еще молод, пьян и свеж и не в каждый бюджет пролезет его массивная турбо-роботизированная тушка.

Снятие руля Nissan Т32

Итог. Всё довольно таки просто, знал бы, когда обтягивал руль, сразу бы снял и не мучался.Минут пятнадцать не торопясь.
Думаю статья актуальна.Всем добра.

Замена руля на Ниссан Х-Трейл

Снятие подушки безопасности на Ниссан Х-Трейл

1. Поднимите крышку капота и зафиксируйте ее упором.

2. Ключом на 10 мм отсоедините провод от «минусовой» клеммы АКБ и подождите около 15 минут (для полного разряда конденсатора активато­ра).

Предупреждение:

Попытка снятия подушки безопасно­сти без отключения его электропитания мо­жет привести к неожиданному срабатыва­нию подушки.

3. Перейдите в салон автомобиля.

4. Подденьте отверткой и снимите заглушки винтов крепления с обеих сторон руля.

5. Ключом Torx T30 выверните с двух сторон по винту.

6. Потяните на себя и отведите подушку безопасности от руля Ниссан Х-Трейл.

7. Отсоедините колодку и разъем.

8. Подденьте отверткой фиксатор колодки проводов.

9. Поднимите его вверх, и отсоедините колодку от выводов подушки безопасности водителя.

10. Снимите подушку безопасности с руля Ниссан Х-Трейл.

Примечание:

Не допускайте падение модуля подушки бе­зопасности и попадание на него воды, смаз­ки или масла.

Не допускайте воздействие на модуль по­душки безопасности температуры выше 95 °С.

Замена руля Ниссан Х-Трейл

1. Удерживая руль от проворачивания, головкой на 19 мм ослабьте затяжку гайки его крепления к рулевому валу.

Примечание:

Не отвора­чивайте полностью гайку крепления. При резком отсоединении руля Ниссан Х-Трейл от рулевого вала, можно нанести себе травму.​

2. Резкими ударами рук сзади по рулю, сбейте его со шлицев рулевого вала. Если руль не поддается, покачайте его влево-вправо, а потом потяните вверх.

3. Открутите гайку крепления до конца и снимите рулевое колесо.

4. Замените руль Ниссан Х-Трейл на новый.

5. Совместите метку на сту­пице руля с меткой на торце рулевого вала и установите руль на место.

6. Затяните гайку крепления руля Ниссан Х-Трейл моментом 34 Н•м.

7. Установите подушку безопасно­сти в порядке, обратном снятию.

8. Проверьте работу звукового сигнала.

Примечание:

При первом включении зажигания, после установки модуля подушки, находитесь вне автомобиля и включайте зажигание, протянув руку под рулевой колонкой.

Источник: carpedia.club

Замена помпы (водяного насоса) Ниссан Х-Трейл 3 — 6 ч [[ article.getBookmarkIcon() ]] Инструмент

Замена лампочек в салоне Ниссан Х-Трейл 5 — 30 мин [[ article.getBookmarkIcon() ]] Инструмент

Замена колеса на Ниссан Х-Трейл 5 — 30 мин [[ article.getBookmarkIcon() ]] Инструмент

Проверка состояния приводного ремня Ниссан Х-Трейл 30 мин — 1 ч [[ article.getBookmarkIcon() ]] Инструмент
