Как заменить аккумулятор на iphone 7

Как заменить аккумулятор Apple iPhone 7

Эта инструкция предназначена для оживления Apple iPhone 7, если ваш смартфон перестал долго держать заряд, быстро садится за несколько часов или даже вовсе не включается после полной разрядки. На iOS выше 10-й версии старый аккумулятор ещё и негативно сказывается на производительности.

Просто замените батарею на новую, следуя пошаговым рекомендациям ниже.

Главная особенность модели iPhone 7 — водонепроницаемость. Вам понадобится купить влагостойкий герметик для ремонта мобильных устройств, который нужно нанести при повторной сборке корпуса на стыках лицевой и тыловой панелей.

Шаг 1

• Подготовьте ровную и чистую поверхность.
• Разрядите и отключите Apple iPhone 7 перед разборкой по требованиям безопасности.
• Отвёрткой типа Apple Pentalobe выкрутите 2 винта в торцевой части телефона.
• Имейте ввиду, что с этого момента вы повредите внутренние уплотнения, которые делают ваш iPhone водонепроницаемым. У вас должна быть замена, если вы хотите сохранить это свойство телефона после установки нового аккумулятора.

Шаг 2

• Нагрейте края корпуса, которые смыкаются на стыке между двумя половинками телефона.
• Это упростит снятие тыловой панели, поскольку размягчает клей и герметик.
• Нагрев требуется в основном в нижней части телефона.
• После прогрева установите на лицевую панель над кнопкой «Home» присоску.

Шаг 3

• Потяните за присоску и в образовавшийся зазор вставьте медиатор или пластиковый (но не металлический) инструмент-открывашку для мобильных устройств (как на фото).
• Герметик очень сильно скрепляет две половинки — вам поможет раскачивание лицевой панели и значительное усилие для появления заметного зазора.
• Используйте медиатор, игральную или кредитную карту для фиксации зазора.

Шаг 4

• Скользящими движениями инструмента открытия корпуса продолжайте увеличивать зазор и отклеивать лицевую панель.
• Пройдясь инструментом по периметру корпуса и получив достаточный зазор для открытия лицевой панели.
• Снимите присоску, она больше не нужна.

Шаг 5

• Приподнимите фронтальную часть корпуса на маленький угол — осторожно, дисплей всё ещё подключён к системной плате шлейфами, не оборвите их.

Шаг 6

• Открутите трёхлучевой Y000-отвёрткой 4 винта из кронштейна шлейфа аккумулятора.
• Снимите освободившийся кронштейн.

Шаг 7

• Подцепите пинцетом или плоской отвёрткой и отключите кабель питания.
• Слегка отогните шлейф с разъёмом, чтобы обеспечить доступ к дальнейшей разборке.

Шаг 8

• Пинцетом или плоской отвёрткой отключите два нижних разъёма дисплея, вытащив их из соединительных гнёзд.
• В дальнейшем перед сборкой убедитесь, что они надёжно подключились на место.

Шаг 9

• Крестовой отвёрткой удалите 2 винта в кронштейне над разъёмом передней панели датчика.
• Снимите кронштейн.

Шаг 10

• Отсоедините фронтальный датчик от разъёма на материнской плате.

Шаг 11

• Снимите лицевую панель с дисплеем.
• При повторной сборке герметик нужно наносить как раз на этом этапе по краям дисплея.

Шаг 12

• Удалите 2 винта крестовой отвёрткой из барометрической шахты в нижней части корпуса.
• Снимите освободившуюся вентиляционную сборку пинцетом.

Шаг 13

• Используйте плоскую отвёртку, чтобы отсоединить разъем Taptic-моторчика от системной платы.

Шаг 14

• Удалите 3 винта крестовой отвёрткой из моторчика.
• Вытащите Taptic-модуль.

Шаг 15

• Потяните за чёрные ярлычки из-под аккумулятора, поочерёдно вытаскивая их вместе с клейкой лентой.

Шаг 16

• Одна из лент может оборваться — прогрейте это место феном, но не перегрейте аккумулятор, который может разрушиться и воспламениться. • Если аккумулятор очень сложно снять, то используйте зубную нить для разрушения клея под ним — это лучше, чем перегреть телефон и испортить его электронные компоненты от высокой температуры. • Подцепите корпус батареи медиатором, игральной картой или кредиткой и вытолкните из системного лотка.

Заключение

Установите новый аккумулятор и следуйте обратному порядку инструкции. Не забудьте нанести клей и герметик там, где это предусмотрено производителем. Подключите кабели питания, дисплея и сенсоров, убедившись, что они защёлкнулись и не отпадают при малейшем нажатии и подёргивании. После сборки разрядите телефон до 10% и зарядите до 100%, чтобы откалибровать работу контроллера и программного обеспечения iOS.

iPhone 7 Plus

iPhone 7 получил свое логичное продолжение — iPhone 7 Plus. Широкоэкранный тачскрин со светодиодной подсветкой с разрешением 1920х1080, две задние камеры по 12 Мп с 10-кратным цифровым зумом и фронтальная камера 7 Мп, 4-ядерный процессор. Объем оперативной памяти целых 3 ГБ, а Retina экран с 3D Touch технологией всё так же открывает множество новых возможностей. Размеры смартфона 158,2 × 77,9 × 7,3 мм.

Пошаговая инструкция

Введение

Инструкция по возвращению iPhone 7 Plus к жизни с новым аккумулятором. Для обеспечения оптимальной производительности откалибруйте вновь установленный аккумулятор: сначала разрядите его ниже 10%, затем зарядите до 100%.

Шаг 1 — Торцевые винты Pentalobe

Перед началом работы разрядите аккумулятор до уровня менее 25%. Отключите iPhone. Открытие дисплея iPhone нарушит его водонепроницаемые уплотнения. Будьте особенно внимательны, чтобы не подвергать iPhone воздействию жидкостей после завершения ремонта. Удалите два 3,4 мм звездообразных винта на нижнем торце iPhone с помощью отвертки Pentalobe 0.8.

Шаг 2 — Открытие телефона

Нагрев нижний край iPhone, вы смягчите клей, удерживающий дисплей, что облегчит его открытие. Подготовьте iOpener и наложите его на нижний край iPhone примерно на минуту, чтобы смягчить клей под ним. Для этого можно использовать обычный фен.

Шаг 3 — Открытие телефона

Установите присоску на экране, немного выше кнопки Home, но так, чтобы присоска не захватывала кнопку. Аккуратно прижмите присоски к корпусу. Убедитесь, что ее чашка плотно прижата к экрану.

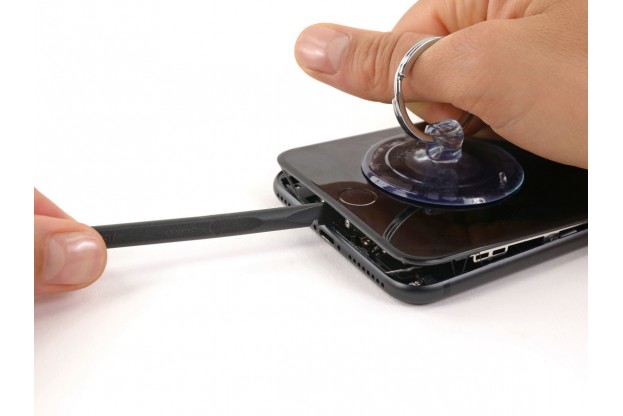

Шаг 4 — Открытие телефона

Потяните присоску, чтобы создать небольшой зазор между дисплеем и задней частью корпуса. Вставьте плоский конец спуджера в зазор. Удерживающий дисплей водостойкий клей очень прочен, поэтому, чтобы создать зазор, потребуется определенное усилие.

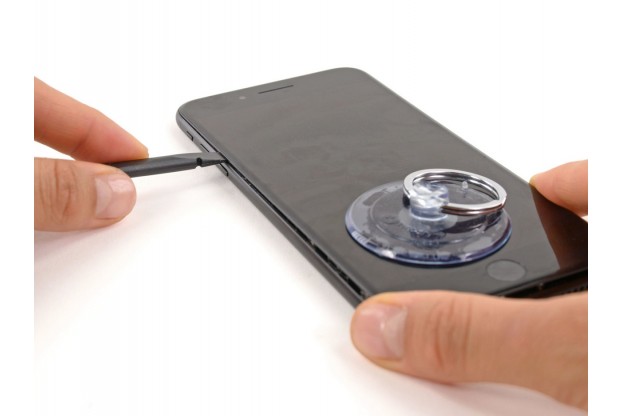

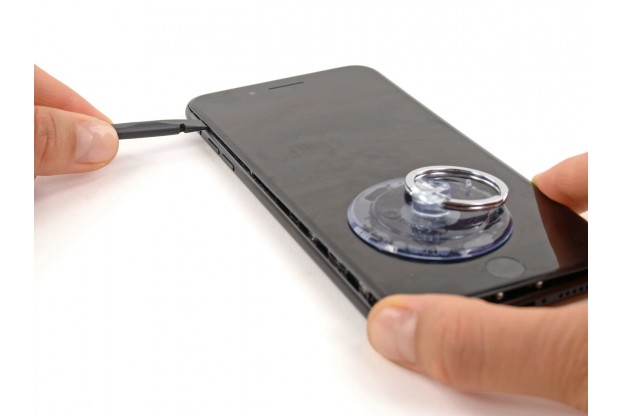

Шаг 5 — Открытие телефона

Ведите плоский конец спуджера вдоль нижнего края iPhone. Для расширения зазора между дисплеем и задней частью корпуса поворачивайте спуджер. Двигайте спуджер вверх по левой стороне iPhone, начиная с нижнего края по направлению к кнопкам регулировки громкости и отключения звука. Не переходите на верхний край телефона, иначе вы рискуете повредить пластиковые защелки, крепящие дисплей.

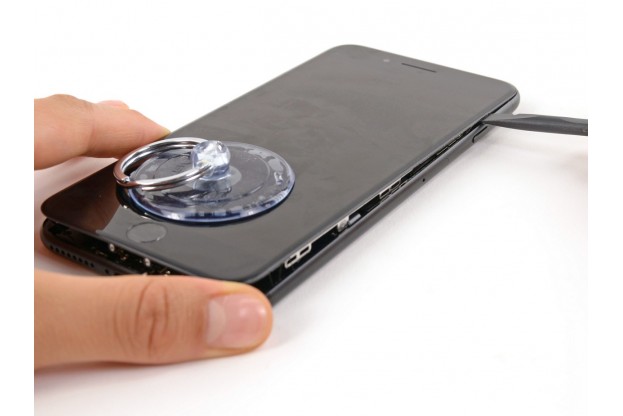

Шаг 6 — Открытие телефона

Вытащите спуджер с левой стороны смартфона и вставьте его плоский конец в зазор на правом нижнем краю. Двигайте спуджер до конца верхнего правого края смартфона, придерживая при этом дисплей на месте.

Шаг 7 — Открытие телефона

Потяните присоску, чтобы приподнять дисплей и открыть iPhone. Не поднимайте дисплей более чем на 10°, так как на правом краю устройства подключены ленточные шлейфы, соединяющие дисплей с материнской платой.

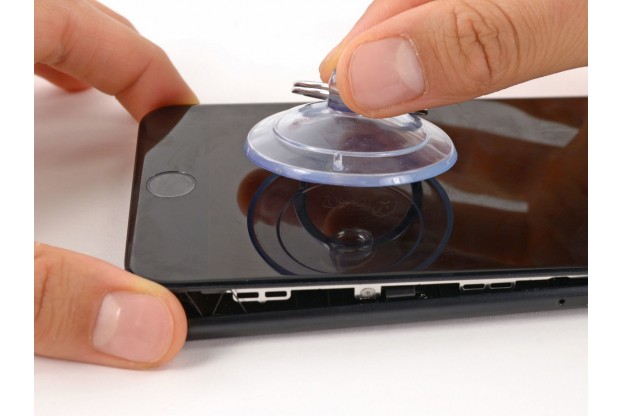

Шаг 8 — Открытие телефона

Потяните вверх маленький наконечник на присоске, чтобы снять ее с передней панели.

Шаг 9 — Открытие телефона

Вставьте медиатор в зазор в верхней часть iPhone, между задней частью корпуса и передней панелью, чтобы разрушить оставшийся слой клея, удерживая дисплей на месте. Соблюдайте осторожность, чтобы не повредить пластиковые защелки в верхней части iPhone.

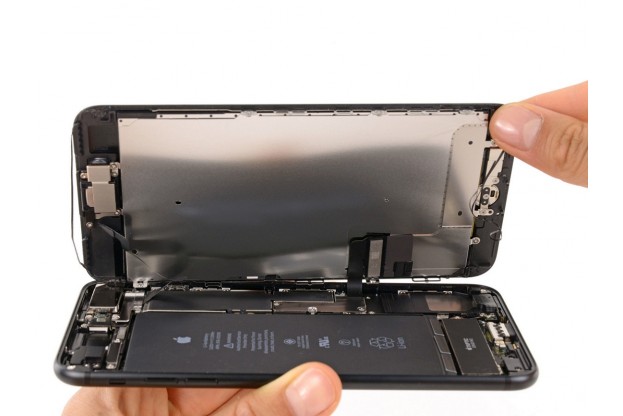

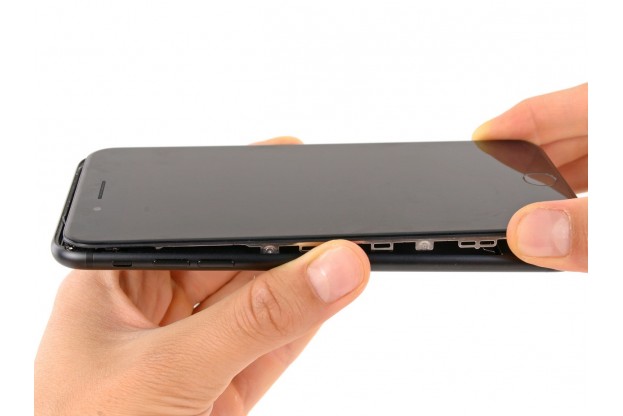

Шаг 10 — Открытие телефона

Потяните дисплей немного от верхнего края телефона, чтобы отсоединить защелки, удерживающие его на задней части корпуса. Откройте iPhone, раскрывая его с левой стороны, как заднюю обложку книги. Не пытайтесь полностью отделить дисплей, так как несколько ленточных шлейфов все еще соединяют его с материнской платой. Завершив этот этап, вы можете положить телефон на ровную поверхность как открытую книгу.

Шаг 11 — Отключение батареи

Удалите четыре трехлепестковых винта Tri-point Y000, крепящих прижимную планку дисплейного шлейфа к материнской плате: • Винт Tri-point 1.2 мм — 3 шт.
• Винт Tri-point 2.6 мм — 1 шт.

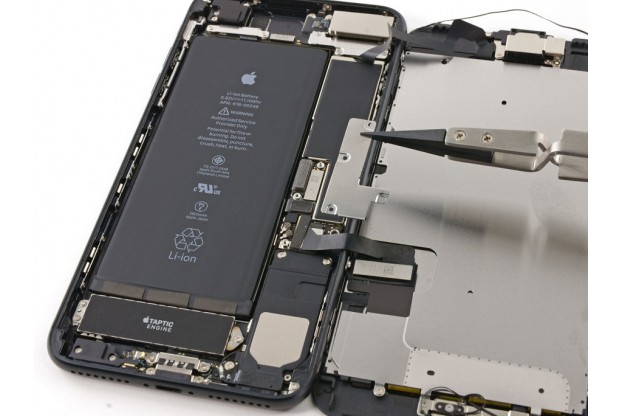

Шаг 12 — Отключение батареи

Пинцетом снимите прижимную планку дисплейного шлейфа.

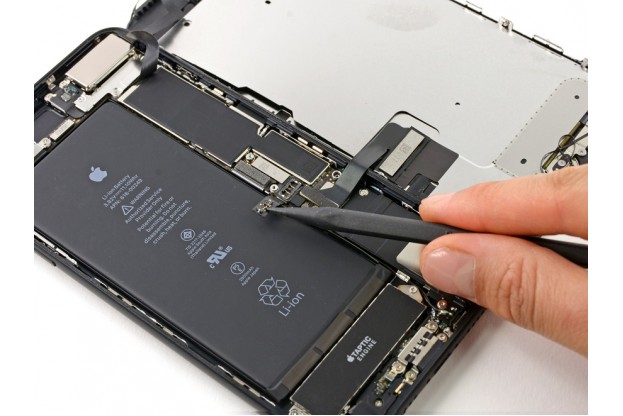

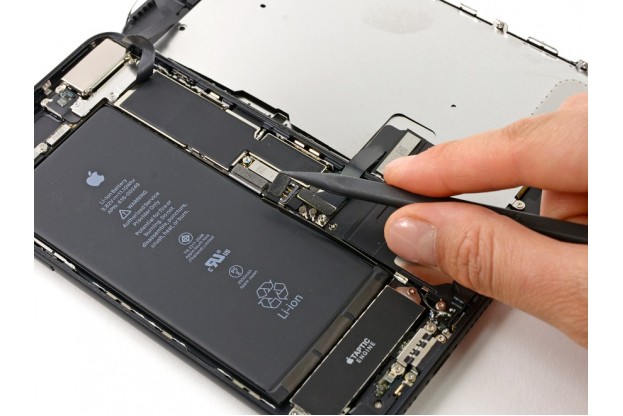

Шаг 13 — Отключение батареи

Используйте острый конец спуджера, чтобы вытащить разъем аккумулятора из гнезда на материнской плате. Отогните в сторону шлейф разъема, чтобы он не соприкасался с гнездом и случайно не включил телефон.

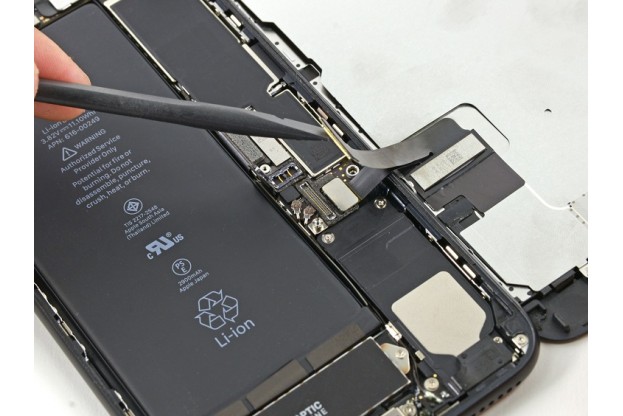

Шаг 14 — Снятие лицевой панели

Плоским концом спуджера отключите два нижних шлейфа дисплея, вытаскивая их прямо из гнезд на материнской плате. При обратном подключении шлейфов нажимайте сначала на один край разъема, затем на другой. Не нажимайте на центр разъема. Если разъем даже слегка смещен, он может погнуться, что приведет к его повреждению.

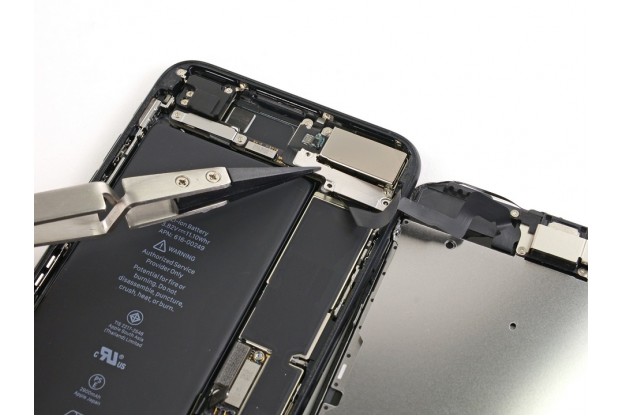

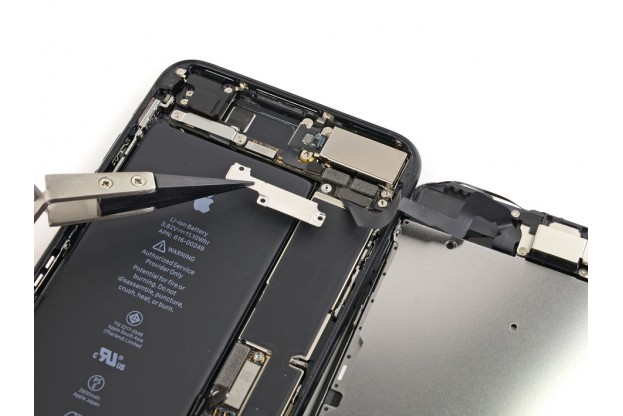

Шаг 15 — Снятие лицевой панели

Удалите три трехлепестковых винта Tri-point Y000, крепящих прижимную планку шлейфа тачскрина: • Винт Tri-point 1.3 мм — 1 шт.
• Винт Tri-point 1.0 мм — 2 шт. Пинцетом снимите прижимную планку.

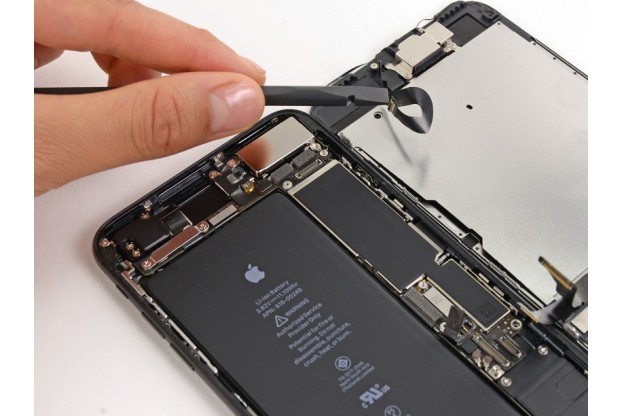

Шаг 16 — Снятие лицевой панели

Отсоедините шлейф тачскрина от гнезда на материнской плате. Желательно подключить шлейф обратно с первой попытки, чтобы избежать риска его чрезмерного изгиба и повреждения.

Шаг 17 — Снятие лицевой панели

Снимите дисплей в сборе.

Шаг 18 — Компенсатор давления

Отвинтите два крестовых винта Phillips PH000, крепящих компенсатор давления к задней части корпуса: • Винт Phillips 2.9 мм — 1 шт.
• Винт Phillips 2.1 мм — 1 шт.

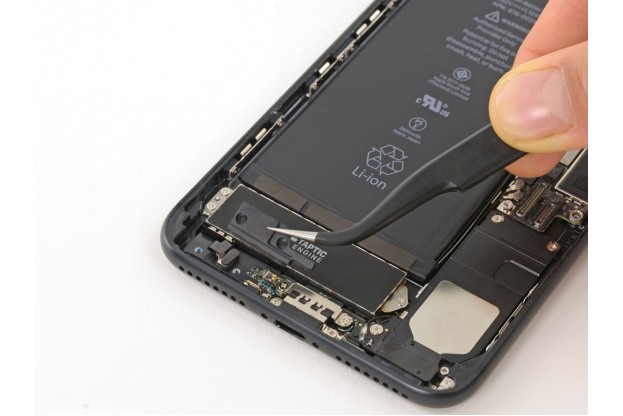

Шаг 19 — Компенсатор давления

Пинцетом снимите компенсатор.

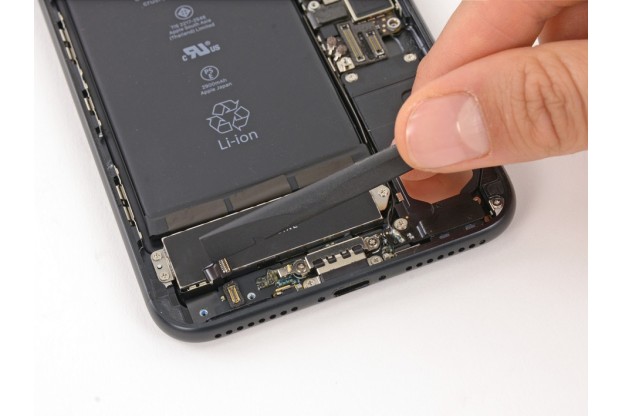

Шаг 20 — Taptic engine

Плоским концом спуджера отсоедините разъем Taptic engine от гнезда на материнской плате.

Шаг 21 — Taptic engine

Удалите три крестовых винта Phillips PH000 1,5 мм, крепящих механизм Taptic engine к задней части корпуса.

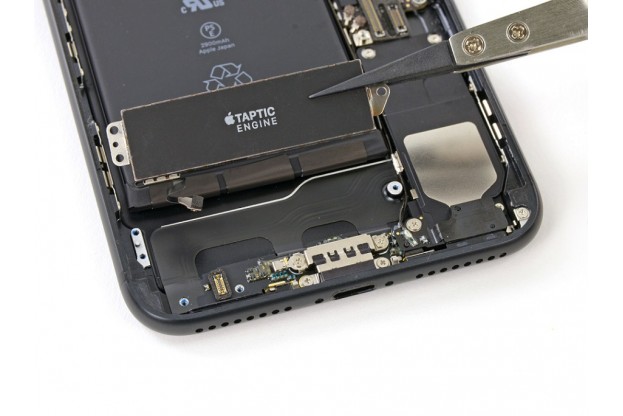

Шаг 22 — Taptic engine

Пинцетом снимите Taptic engine.

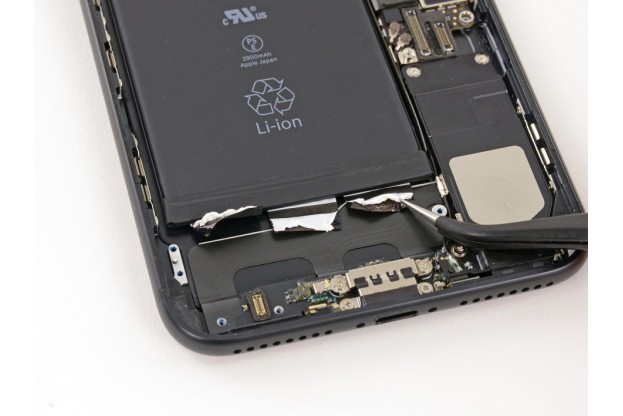

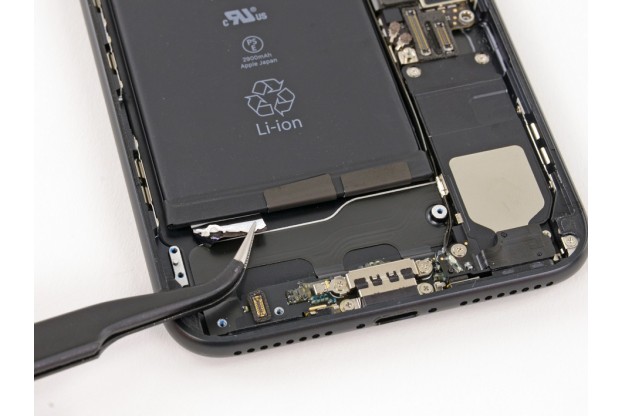

Шаг 23 — Аккумулятор

Пинцетом с тупыми концами отогните три клейких полоски на нижней кромке батареи.

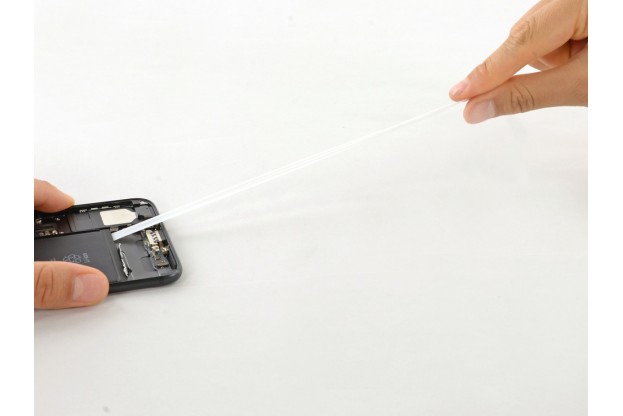

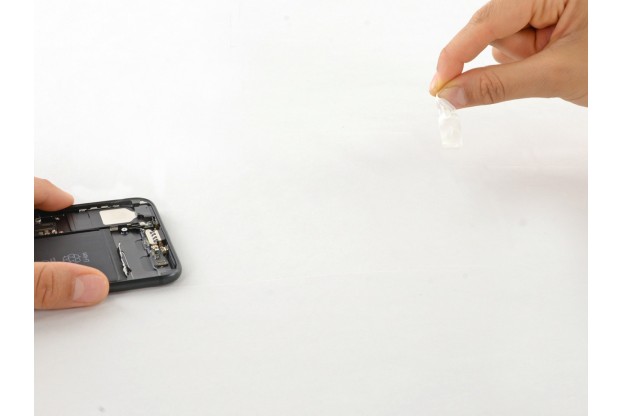

Шаг 24 — Аккумулятор

Во время процедуры вытягивания клейких полосок старайтесь, чтобы они выходили ровно и не сминались — замятые полоски могут склеиться между собой и порваться. Очень медленно вытягивайте одну клеевую полоску из-под батареи к нижней части iPhone. Для того, чтобы избежать ее разрыва, нужно следить, чтобы она не зацепилась за батарею или другие компоненты. Тяните полоску с постоянным усилием, пока она не выйдет из зазора между батареей и задней частью корпуса. Для достижения оптимального результата усилие должно быть направлено под углом не более 60°. В процессе вытягивания полоска растягивается во много раз больше своей первоначальной длины. При необходимости продолжайте вытягивать полоску, перехватывая ее ближе к батарее.

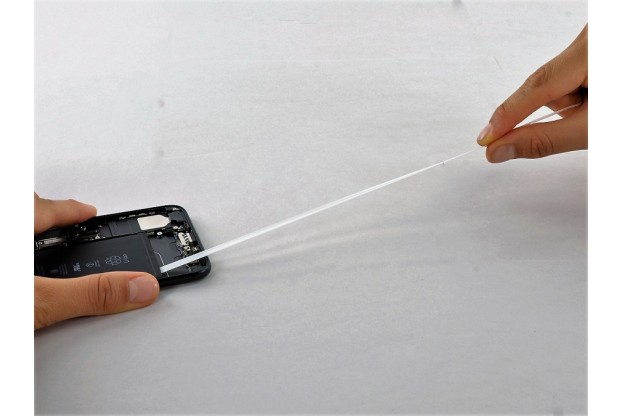

Шаг 25 — Аккумулятор

Те же действия повторите для второй и третьей полоски, рукой удерживая батарею на месте. Если все клейкие полоски удалены, пропустите следующий шаг. Если одна из них порвалась и осталась под батареей, перейдите к шагу 26.

Шаг 26 — Аккумулятор

Подготовьте iOpener и приложите его к задней части корпуса, непосредственно над батареей. Вместо iOpener можно использовать обычный термофен. Через минуту переверните телефон и, используя медиатор или пластиковую карту, удалите оставшийся под батареей клей. Не вставляйте карту (медиатор) с правой стороны (стороны материнской платы), иначе Вы можете повредить ее. Не вставляйте карту (медиатор) в районе верхнего края батареи, иначе Вы можете повредить расположенный там шлейф кнопок громкости. Держите карту (медиатор) ровно, чтобы не погнуть батарею. Это может привести к выделению опасных химических веществ или возгоранию. Не используйте острые предметы, чтобы не повредить батарею.

Шаг 27 — Аккумулятор

Извлеките аккумулятор из задней части корпуса. Выполните перезагрузку батареи после повторной сборки. Это может предотвратить ряд проблем и упростить поиск и устранение возможных неисправностей. Чтобы собрать iPhone, следуйте этим инструкциям в обратном порядке.

iPhone 7

Время идет и настал час, когда вышел iPhone 7! С установкой нового процессора А10 смартфон стал еще быстрее, а благодаря новой технологии теплоотвод от процессора еще более более результативным. Объем оперативной памяти теперь целых 2 ГБ, а Retina экран с 3D Touch технологией всё так же открывает множество новых возможностей, однако в отличии от предыдущих моделей, дисплей защищен 2,5D стеклом. Размеры абсолютно одинаковые с iPhone 6 — 138,30×67,12×7,1 мм, а емкость аккумулятора — 3100 mAh.

Пошаговая инструкция

Введение

Перед началом замены аккумулятора рекомендуется снять с iPhone дисплей в сборе, что позволит предотвратить повреждение его шлейфов. Открытие iPhone 7 приведет к повреждению водонепроницаемого уплотнения дисплея. Если вы не замените клейкие уплотнения, ваш iPhone будет функционировать нормально, но утратит водостойкость.

Шаг 1 — Торцевые винты Pentalobe

Перед началом работы разрядите аккумулятор до уровня менее 25%. Отключите iPhone. Удалите два 3,4 мм звездообразных винта на нижнем торце iPhone с помощью отвертки Pentalobe 0.8.

Шаг 2 — Открытие телефона

Нагрев нижний край iPhone, вы смягчите клей, удерживающий дисплей, что облегчит его открытие. Подготовьте iOpener и наложите его на нижний край iPhone примерно на минуту, чтобы смягчить клей под ним. Для этого можно использовать обычный фен.

Шаг 3 — Открытие телефона

Установите присоску на экране, немного выше кнопки Home, но так, чтобы присоска не захватывала кнопку. Аккуратно прижмите присоски к корпусу. Убедитесь, что ее чашка плотно прижата к экрану.

Шаг 4 — Открытие телефона

Потяните присоску, чтобы создать небольшой зазор между дисплеем и задней частью корпуса. Удерживающий дисплей водостойкий клей очень прочен, поэтому, чтобы создать зазор, потребуется определенное усилие. Если вам сложно сделать зазор, покачайте экран вверх и вниз, чтобы ослабить клей, и вставить в зазор плоский конец спуджера.

Шаг 5 — Открытие телефона

Ведите плоский конец спуджера вдоль нижнего края iPhone. Для расширения зазора между дисплеем и задней частью корпуса поворачивайте спуджер.

Шаг 6 — Открытие телефона

Двигайте спуджер вверх по левой стороне iPhone, начиная с нижнего края по направлению к кнопкам регулировки громкости и отключения звука. Не переходите на верхний край телефона, иначе вы рискуете повредить пластиковые защелки, крепящие дисплей.

Шаг 7 — Открытие телефона

Вставьте плоский конец спуджера в нижний правый угол устройства. Поверните спуджер на 90° для увеличения зазора между дисплеем и задней частью корпуса. Ведите плоский конец спуджера вверх по правой стороне телефона, чтобы разрушить клеевой слой.

Шаг 8 — Открытие телефона

Присоской откройте iPhone, откинув конец передней панели в сборе от задней части корпуса. Не поднимайте дисплей более чем на 10°, так как на правом краю устройства подключены ленточные шлейфы, соединяющие дисплей с материнской платой.

Шаг 9 — Открытие телефона

Потяните вверх маленький наконечник на присоске, чтобы снять ее с передней панели.

Шаг 10 — Открытие телефона

Вставьте медиатор в верхнюю часть iPhone, между задней частью корпуса и передней панелью, чтобы разрушить оставшийся слой клея, удерживая дисплей на месте. Соблюдайте осторожность, чтобы не повредить пластиковые защелки в верхней части iPhone.

Шаг 11 — Открытие телефона

Потяните дисплей немного от верхнего края телефона, чтобы отсоединить защелки, удерживающие его на задней части корпуса. Откройте iPhone, раскрывая его с левой стороны, как заднюю обложку книги. Не пытайтесь полностью отделить дисплей, так как несколько ленточных шлейфов все еще соединяют его с материнской платой.

Шаг 12 — Открытие телефона

Удалите четыре трехлепестковых винта Tri-point Y000, крепящих основную прижимную планку: • Винт Tri-point 1.2 мм — 3 шт.
• Винт Tri-point 2.4 мм — 1 шт.

Шаг 13 — Открытие телефона

Пинцетом снимите основную прижимную планку.

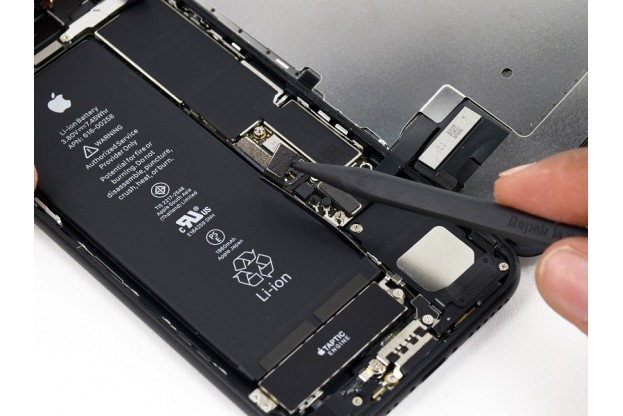

Шаг 14 — Открытие телефона

Используйте острый конец спуджера, чтобы вытащить разъем аккумулятора из гнезда на материнской плате. Отогните в сторону шлейф разъема, чтобы он не соприкасался с гнездом и случайно не включил телефон.

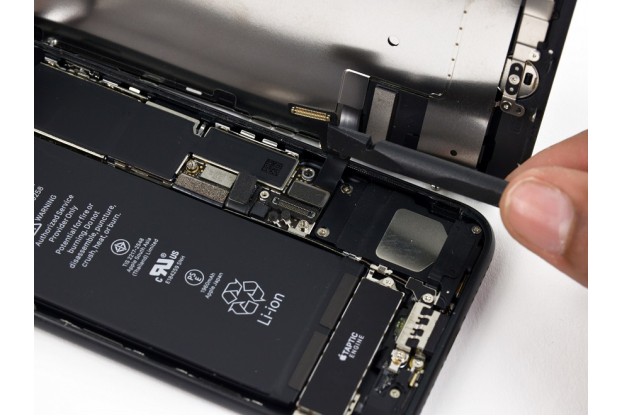

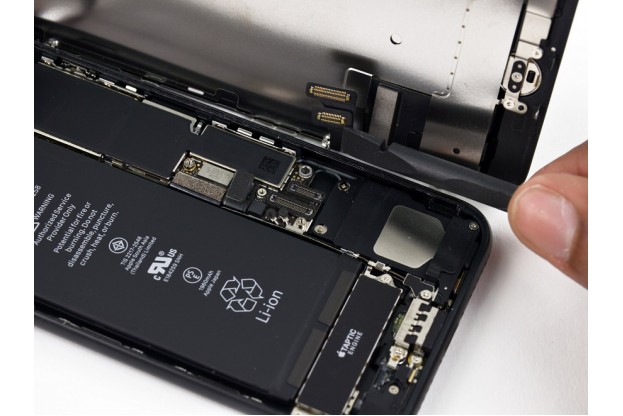

Шаг 15 — Снятие лицевой панели

Плоским концом спуджера отключите два нижних шлейфа дисплея, вытаскивая их прямо из гнезд на материнской плате. При обратном подключении шлейфов нажимайте сначала на один край разъема, затем на другой. Не нажимайте на центр разъема. Если разъем даже слегка смещен, он может погнуться, что приведет к его повреждению.

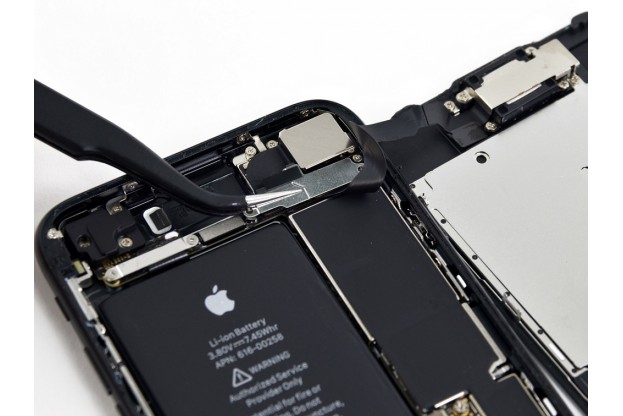

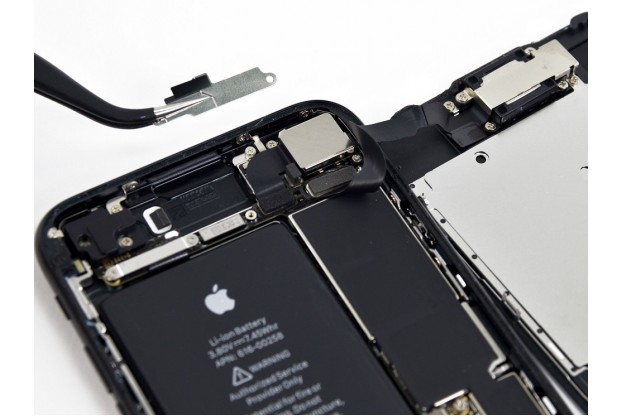

Шаг 16 — Снятие лицевой панели

Отвинтите два крестовых винта Phillips PH000 1,3 мм, крепящих прижимную планку коннектора сенсорной панели. Снимите прижимную планку.

Шаг 17 — Снятие лицевой панели

Отсоедините шлейф тачскрина от гнезда на материнской плате. Желательно подключить шлейф с первой попытки, чтобы избежать риска его излишнего изгиба и повреждения.

Шаг 18 — Снятие лицевой панели

Снимите дисплей в сборе.

Шаг 19 — Компенсатор давления

Отвинтите два крестовых винта Phillips PH000 1,9 мм, крепящих компенсатор давления к задней части корпуса.

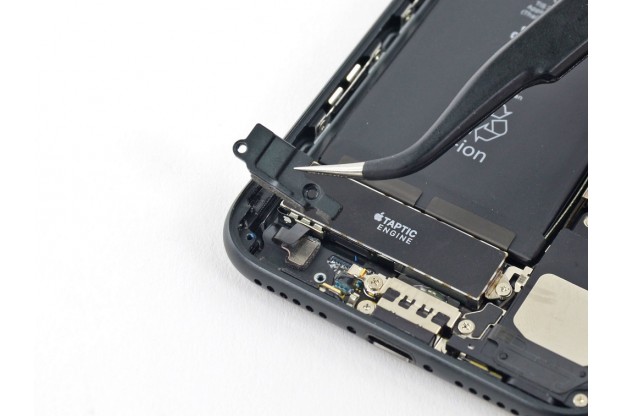

Шаг 20 — Компенсатор давления

Пинцетом снимите компенсатор.

Шаг 21 — Taptic engine

Плоским концом спуджера отсоедините разъем Taptic engine от гнезда на материнской плате.

Шаг 22 — Taptic engine

Удалите три крестовых винта Phillips PH000 1,6 мм, крепящих механизм Taptic engine к задней части корпуса.

Шаг 23 — Taptic engine

Пинцетом снимите Taptic engine.

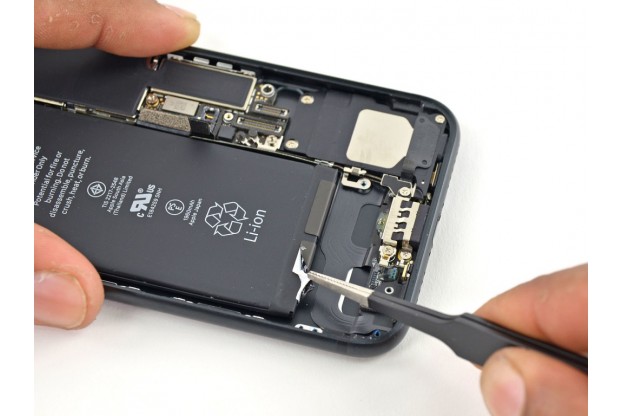

Шаг 24 — Аккумулятор

Пинцетом с тупыми концами отогните одну из клейких полосок на нижней кромке батареи.

Шаг 25 — Аккумулятор

Таким же образом отогните вторую клейкую полоску.

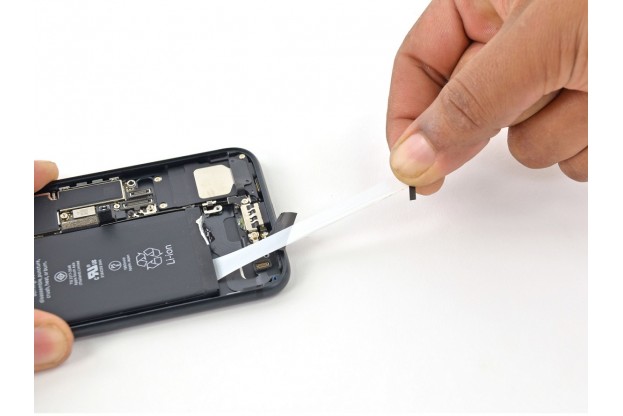

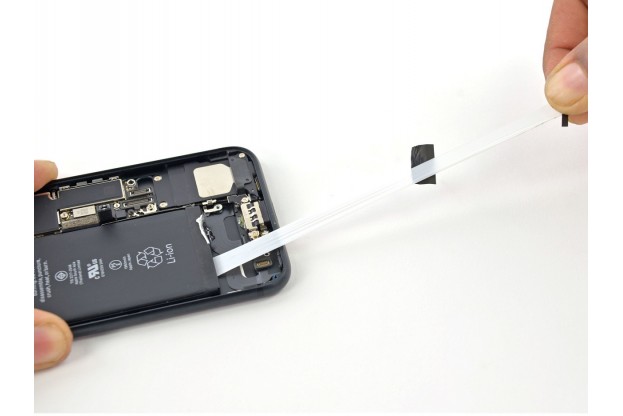

Шаг 26 — Аккумулятор

Во время процедуры вытягивания клейких полосок старайтесь, чтобы они выходили ровно и не сминались — замятые полоски могут склеиться между собой и порваться. Очень медленно вытягивайте одну клеевую полоску из-под батареи к нижней части iPhone. Для того, чтобы избежать ее разрыва, нужно следить, чтобы она не зацепилась за батарею или другие компоненты. Тяните полоску с постоянным усилием, пока она не выйдет из зазора между батареей и задней частью корпуса. Для достижения оптимального результата усилие должно быть направлено под углом не более 60°. В процессе вытягивания полоска растягивается во много раз больше своей первоначальной длины. При необходимости продолжайте вытягивать полоску, перехватывая ее ближе к батарее.

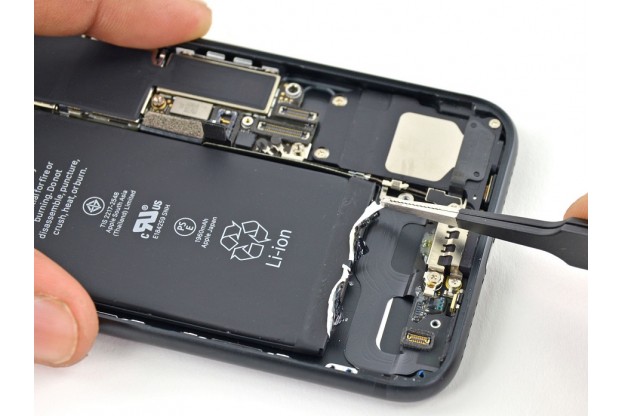

Шаг 27 — Аккумулятор

Те же действия повторите для второй полоски, рукой удерживая батарею на месте. Если обе клейкие полоски удалены, пропустите следующий шаг. Если одна из них порвалась и осталась под батареей, перейдите к шагу 28.

Шаг 28 — Аккумулятор

Подготовьте iOpener и приложите его к задней части корпуса, непосредственно над батареей. Вместо iOpener можно использовать обычный термофен. Через минуту переверните телефон и, используя медиатор или пластиковую карту, удалите оставшийся под батареей клей. Не вставляйте карту (медиатор) с правой стороны (стороны материнской платы), иначе Вы можете повредить ее. Не вставляйте карту (медиатор) в районе верхнего края батареи, иначе Вы можете повредить расположенный там шлейф кнопок громкости. Держите карту (медиатор) ровно, чтобы не погнуть батарею. Это может привести к выделению опасных химических веществ или возгоранию. Не используйте острые предметы, чтобы не повредить батарею.

Шаг 29 — Аккумулятор

Извлеките аккумулятор из задней части корпуса. Выполните перезагрузку батареи после повторной сборки. Это может предотвратить ряд проблем и упростить поиск и устранение возможных неисправностей. Чтобы собрать iPhone, используйте клей для герметизации дисплея. Следуйте этим инструкциям в обратном порядке. Для обеспечения оптимальной производительности откалибруйте вновь установленную батарею: разрядите ее ниже 10%, затем непрерывно заряжайте до 100%.

Как поменять аккумулятор на iPhone 7 и iPhone 7 Plus

Если вы заметили, либо же знаете наверняка благодаря этому способу, что аккумулятор вашего iPhone 7 или iPhone 7 Plus изжил свое, то его необходимо заменить на новый. Этот процесс далеко не самый простой, но при наличии опыта в разборе смартфонов и правильных инструментов, справиться с ним можно и в домашних условиях. О том, как заменить аккумулятор на iPhone 7 или iPhone 7 Plus подробно рассказали в этой инструкции.

Сложность: высокая.
Требуется времени: 30-120 минут.

Что понадобится

• Крестовидные (1,3 мм, 1,6 мм и 1,9 мм), пятигранная 3,5 мм (Pentalobe) и трехточечные (1,2 мм и 2,4 мм) отвертки.
• Диэлектрическая лопатка (Spudger).
• Присоска.
• Тупоконечный пинцет.
• Пластиковый инструмент.
• iOpener (или альтернатива, например, электрическая грелка).
• Новый аккумулятор для iPhone 7 или iPhone 7 Plus.

Как поменять аккумулятор на iPhone 7 и iPhone 7 Plus

Важно! Прежде чем приступать к разбору iPhone 7 или iPhone 7 Plus, разрядите аккумулятор смартфона до уровня ниже 25%. Даже наполовину заряженный литий-ионный аккумулятор может загореться или взорваться при случайном проколе.

Важно! Вскрытие дисплея iPhone 7 или iPhone 7 Plus приведет к повреждению водонепроницаемых уплотнений. Если вы не замените эти уплотнения, ваш смартфон перестанет быть водостойким.

Шаг 1. Выключите смартфон и удалите два 3,5 мм винта-звездочки возле разъема Lightning.

Шаг 2. Подготовьте iOpener (либо альтернативу, например, электрогрелку) и положите его на край передней панели для того, чтобы размягчить клей, на котором держится дисплейная панель. Подождите около минуты для того, чтобы клей нагрелся.

Шаг 3. Прикрепите присоску к нижней половине дисплея над кнопкой Домой. Убедитесь в том, что присоска не накрывает кнопку.

Шаг 4. Потяните за присоску, чтобы создать небольшой зазор между дисплеем и задней панелью. Вставьте плоский край диэлектрической лопатки в появившийся зазор. Важно! Водостойкий клей, удерживающий дисплей на месте, очень прочен, из-за чего создание начального зазора требует значительных усилий.

Шаг 5. Проведите диэлектрической лопаткой влево вдоль нижнего края iPhone. Поверните лопатку на 90° для того, чтобы расширить промежуток между корпусом смартфона и лицевой панелью.

Шаг 6. Проведите лопаткой по левой стороне iPhone снизу вверх. Важно! Не выполняйте никаких действий с верхней стороной корпуса, поскольку в этом случае вы можете повредить пластиковые зажимы, закрепляющие дисплей.

Шаг 7. Вставьте плоский край диэлектрической лопатка в нижний правый угол корпуса iPhone. Поверните лопатку на 90° для расширения зазора. Верните лопатку в исходное положение и проведите ей по правой стороне снизу вверх.

Шаг 8. Слегка потяните за присоску для поднятия дисплея и раскрытия корпуса iPhone. Важно! Не поднимайте дисплей больше чем на 10°, так как на правой стороне устройства подключены шлейфы, соединяющие дисплей с материнской платой.

Шаг 9. Аккуратно проведите пластиковым инструментом (альтернатива — пластиковая карта) по верхнему краю iPhone между задней частью корпуса и дисплейной панелью для удаления оставшегося клея. Экран при этом необходимо удерживать на месте. Действуйте осторожно и старайтесь не повредить пластиковые зажимы на верхнем краю смартфона.

Шаг 10. Слегка потяните дисплей вниз для отсоединения зажимов, которые крепят его к задней части корпуса. После чего раскройте iPhone, развернув дисплей вверх с левой стороны. Не пытайтесь полностью отделить дисплей от корпуса, так как шлейфы все еще соединяют его с материнской платой.

Шаг 11. Открутите следующие трехточечные винты Y000 с нижнего держателя:

Шаг 12. Извлеките нижний держатель.

Шаг 13. Используя острый конец пластикового инструмента или пинцет открепите:

• шлейф аккумулятора,

• два шлейфа дисплея, расположенных ниже.

Шаг 14. Открутите два 1,3 мм винта, на которые крепится держатель и снимите его.

Шаг 15. Отсоедините шлейф датчика передней панели. Обращаем внимание, что при сборке подключать этот шлейф рекомендуется сразу по всей площади, чтобы свести к минимум риск изгиба.

Шаг 16. Полностью снимите дисплей, который более не подключен к задней части корпуса.

Шаг 17. Открутите два 1,9 мм крестообразных винта, закрепляющих барометрическую заглушку и извлеките её.

Шаг 18. Открепите шлейф двигателя Taptic Engine.

Шаг 19. Открутите три 1,6 мм винта, удерживающие двигатель Taptic Engine и извлеките его.

Шаг 20. Важно! Ни в коем случае не используйте остроконечный пинцет, это может привести к проколу батареи. Используя тупоконечный пинцет снимите одну из клейких полосок сперва на одной стороне нижнего краю батареи:

А затем на другой:

Шаг 21. Медленно, поддерживая постоянное натяжение, вытащите одну из полосок. Для наилучших результатов, тяните полоску под углом 60° или меньше. Обратим внимание на то, что полоска растянется до размеров, в несколько раз превышающих размер батареи, поэтому будьте готовы к тому, чтобы перехватить ее у основания и продолжать тянуть. Важно! Старайтесь, чтобы полоски не перекручивались и ни к чему не приклеивались. В ином случае процесс их извлечения может быть значительно затруднен.

Шаг 22. Повторите предыдущий шаг для второй полоски, при этом придерживая батарею рукой.
