Как заправить картридж Canon 510, 511, 512, 513 MP230, MP280 и т.п.
Для заправки черного и цветного струйных картриджей PG-510, PG-512, CL-511, CL-513 Вам будет необходимо приобрести чернила РДМ Canon .
В случае длительного перерыва в эксплуатации печатающего устройства или его простоя, в связи с закончившимися чернилами, для восстановления функций печатающей головки, которые расположены непосредственно на самом струйном картридже, в вашем арсенале будет просто необходима универсальная промывочная жидкость для внешней и внутренней очистки и промывки Вашего засохшего картриджа, а вернуть картридж к жизни Вам поможет наша инструкция по восстановлению засохших струйных картриджей.
Инструкция по заправке струйных картриджей Сanon CL-511, CL-513, PG-510, PG-512
- первоочередным цветом при заправке является желтый цвет
- во вторую очередь заполняются чернила красного цвета
- и только в крайнюю очередь, проводится заправка синими чернилами.
1. Вынимаем картридж из Вашего печатающего устройства. Устанавливаем вертикально на ровную устойчивую твердую поверхность, желательно подстелить бумажную салфетку.
2. Аккуратно острым канцелярским ножом снимаем наклейки с номерами картриджа.
3. На верхней крышке картриджа видны небольшие отверстия, картридж черного цвета имеет одно отверстие, в цветном — три отверстия.
4. Для удобства процесса заправки требуется увеличить размер заправочного отверстия. Необходимо сверло диаметром 3,5-4,5 мм. При использовании электрической дрели или шуруповерта, соблюдайте предельную осторожность при засверливании. Помните, что толщина верхней крышки картриджа порядка 2-3 мм, старайтесь прилагать минимум усилий, чтобы ни в коем случае не зацепить и не повредить адсорбер, находящийся внутри картриджа, чьей функцией является удерживание чернил.
5. Для непосредственной заправки чернилами Вам понадобятся шприцы с иглами. Чернила соответствующего цвета вводятся через иглу в отверстия в картридже. Если визуально трудно определить цвет адсорбера, воспользуйтесь фото 2. Помните, что в данные картриджи чернила лучше недолить, чем перелить. В процессе всей заправки старайтесь не повредить и не испачкать чернилами контактную площадку картриджа. Расход цветных чернил 2,5-3 мл на цвет, черных чернил 5,5-7 мл.
6. После заправки вытираем картридж насухо чистой салфеткой, и в случае загрязнения протираем спиртом контакты картриджа, наклеиваем наклейку и устанавливаем его в принтер.
После заправки картриджей и установки их в принтер, рекомендуется провести сеанс прочистки печатающей головки принтера через компьютер.
Как заправить картридж Canon MP230, MP280, 510, 511, 512, 513 видео
| «Сервис-Картридж» — заправка картриджей в Кургане г. Курган, ул. Омская, 82 | тел.: 8-909-17-97-999 |
| Копирование материалов сайта разрешается только с обязательным указанием обратной ссылки на сайт www.сервис-картридж.рф Карта сайта | Copyright©2011-2023 сервис-картридж.рф | Интернет-Магазин г. Курган. Все права защищены. |
*Представленная на сайте информация носит исключительно информационный характер и ни при каких обстоятельствах не может быть истолкована иначе. Продавец оставляет за собой право изменения цен на картриджи и другие расходные материалы без предварительного уведомления. Данный информационный ресурс не является публичной офертой в соответствии со статьей 437 (п.2) ГК РФ. Наличие и стоимость товаров уточняйте по телефону. Все используемые на нашем сайте логотипы, товарные знаки и торговые марки несут только информационный характер и принадлежат их законным владельцам. Обратите внимание: цена в интернет-магазине актуальна только при заказе через интернет-магазин. Стоимость этого же товара в розничной сети может отличаться от цены в интернет-магазине.
Как заправить картридж Canon PG-510/CL-511 для MP230, MP280, MP250, iP2700, MP270 и др. – инструкция
Инструкция по самостоятельной заправке картриджа Canon PG-510/512/CL-511/513 подходит для принтеров и МФУ Canon Pixma MP230, MP280, MP250, iP2700, MP240, MP260, MP270, MP480, MP486, MP490, MP496, MX320, MX350, MX330 и других. С помощью данного руководства, также можно в домашних условиях заполнить европейские версии чернильниц: CL-211, CL-811,CL-211XL, CL-811XL и прочие.
Важные замечания
Производите заправку не дожидаясь, когда чернила закончатся полностью и не оставляйте картридж в закончившемся состоянии. Это приводит к засыханию и в итоге выводит чернильницу из строя. Также учитывайте, что, по замыслу производителя, ваш оригинальный картридж должен был отработать только один цикл, поэтому ресурс его печатающей головки невелик. Чтобы сделать максимальное количество заправок до выгорания ПГ, обращайтесь с картриджем максимально бережно.
Для более удобной заправки, а также для эффективной промывки чистящей жидкостью, удобно использовать специальный заправочный набор (черный для PG-510/цветной для CL-511), в комплект которого входит платформа-держатель со строго определенными размерами. Внизу у такой заправочной площадки – отверстие под шприц, герметично соединенное с дюзами ПГ, что позволяет прокачать сквозь картридж чистящую жидкость (в случае необходимости промывки засохшего картриджа) или откачать воздух после неправильной заправки.
Совместимые чернила для PG-510/CL-511
Использование строго подходящих красителей для вашего устройства обеспечит максимально долгий срок службы хрупких электронных компонентов картриджа и качественный цвет ваших отпечатков.
- InkTec C2010/C2011 по 100 мл (Южная Корея)
- InkTec C2010/C2011 по 1 литру (Южная Корея)
- DCTec 193540/197320 по 100 мл (Китай)
- OCP BKP 44, C 712, M712, Y712 по 100 грамм (Германия)
Порядок заправки
1. Достаньте картридж из принтера\МФУ, с верхней части отклейте этикетку.
2. Просверлите отверстия в указанных на картинке местах, достаточные для проникновения иглы заправочного шприца (можно проковырять шилом). Во избежание повреждения картриджа, следите за глубиной проникновения сверла – не больше 1,5 сантиметров. Не давите на картридж сильно, чтобы не деформировать нижнюю часть (печатающую головку и плату-контроллер). Если у вас есть инсулиновый шприц, можно обойтись без сверления – его тонкая игла итак входит в вентиляционные отверстия чернильниц.
3. Наберите в шприц совместимые чернила необходимого цвета, например корейские InkTec С2010-С2011 для Canon PG-510/CL-511 и MP250, MP230, MP280, iP2700 или немецкие OCP BKP 44, C/M/Y 712. Сколько потребуется красителя: объём картриджа PG-510 – около 8мл., PG-512 – примерно 10 мл., CL-511 по 3 мл на каждый цвет, CL-513 по 4 мл. на каждый цвет.
4. Воткните иглу шприца в проделанное отверстие (не глубже 1,5 см.), очень медленно вводите чернила до их появления на поверхности картриджа (это означает, что губка полностью впитала краску). Шприцом откачиваем чернила обратно в объёме 0,5 мл (это сбалансирует давление и позволит избежать протечек).
Внимание! При заправке цветного картриджа следите за чистотой верхней площадки картриджа, чтобы избежать смешивания на этой поверхности чернил разных цветов (можно заклеивать отверстия, в которые уже произведена заправка).
5. После заправки всех цветов протрите сухой салфеткой картридж от краски, особенно сопла печатающей головки и электрические схемы в нижней части картриджа.
6. Заклейте верхнюю площадку картриджа клейкой лентой (скотчем), затем аккуратно проткните её напротив заправочных отверстий (для поступления воздуха) – отверстие должно быть максимально узким (используйте кончик иголки шприца или швейной иглы).
7. После установки заправленного картриджа в принтер, запустите прочистку дюз.
Принтер будет сообщать об ошибке при повторном использовании оригинальных картриджей: “чернила указанного ниже цвета закончились…”. Для продолжения печати зажмите на принтере\МФУ клавишу “стоп\сброс” (с изображением красного треугольника в круге) на 10 секунд, это отключит слежение за уровнем чернил и данная ошибка повторяться больше не будет. Однако помните – такое отключение лишает вас гарантии производителя на утройство. Повторите процедуру при возникновении ошибки для всех 4 цветов.
Ссылки на другие модели смотрите в общей статье “Как заправить картридж Canon“.
Связаны со статьей
Чернила для MP230, MP280, MP250, iP2700, MP270, комплект 4 x 100 мл
СНПЧ для MP230, MP280, MP250, iP2700, MP270
Чернила черные для MP230, MP280, MP250, iP2700, MP270, Black, 100 мл
Заправка для MP230, MP280, MP250, iP2700, MP270
Инструкция по заправке черного картриджа Canon PG-510

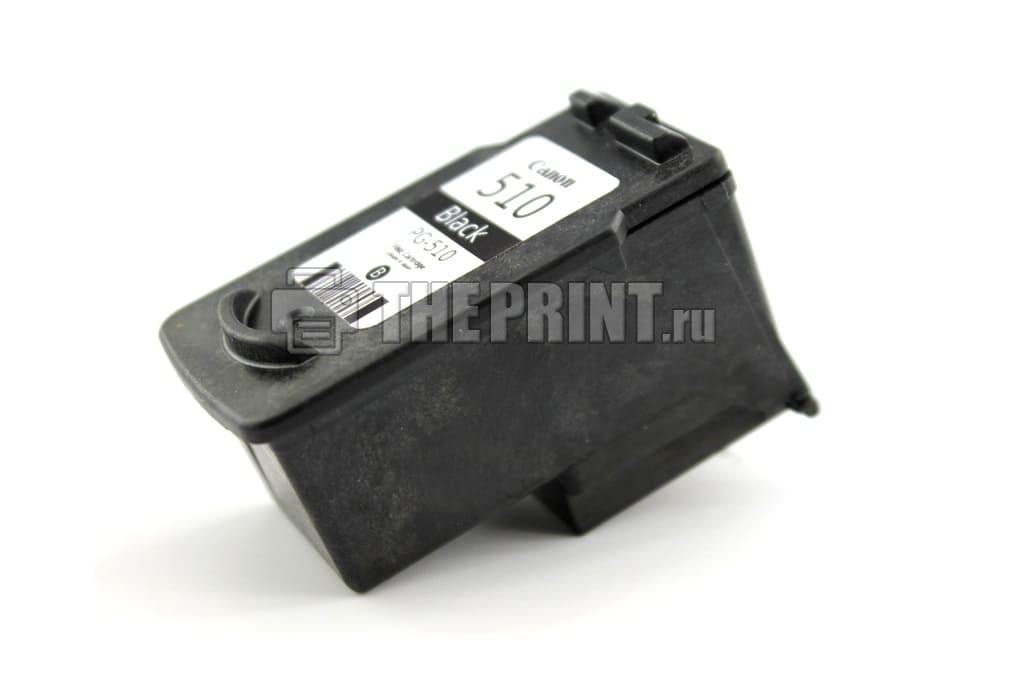

Canon PG-510 подходят к принтерам и МФУ относящимся к классу бюджетных, со встроенными печатающими головками (далее ПГ) в картридже. Когда пользователи приобретают печатающие устройства по относительно низкой цене, после израсходования чернил, узнают о стоимости новых расходных материалов и думают как сэкономить на печати. Одним из способов не тратить лишние деньги, является заправка картриджа Canon PG-510 в домашних условиях.
Чернила подходящие для картриджа Canon PG-510 в нашем интернет магазине
Количество на складе: 4
Нет в наличии
Количество на складе: 0
Для успешного результата заправки, необходимо убедиться в работоспособности картриджей. Самые распространенные проблемы, это засохла печатающая головка или вышла из строя электроника. В первом случае, надо прочистить ПГ специальной промывочной жидкостью, а во втором случае нужно покупать новый.

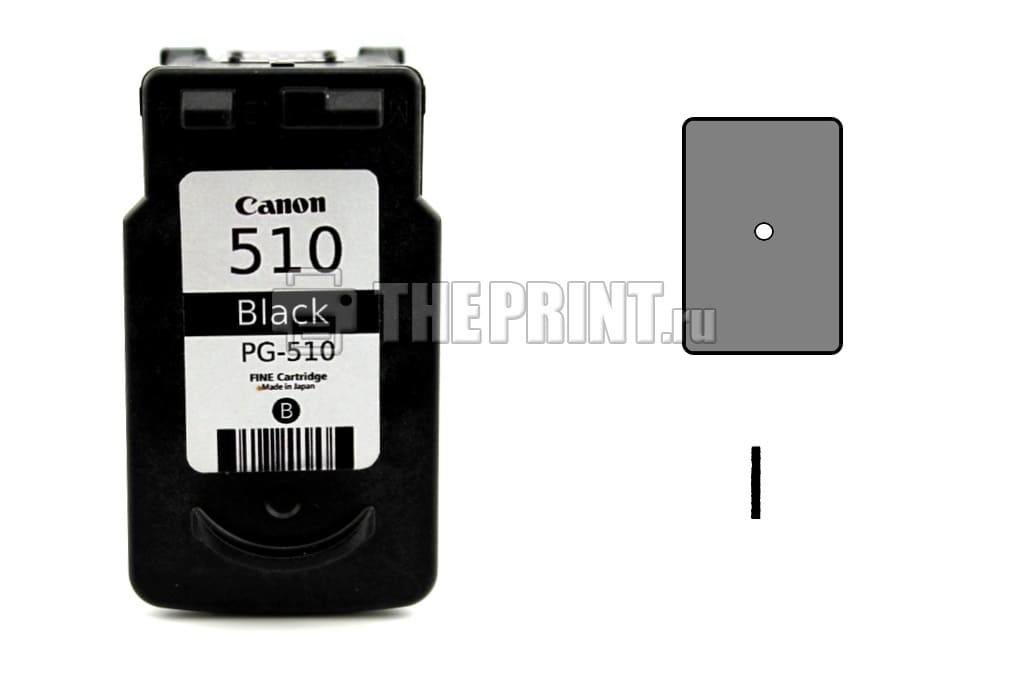

Заправка картриджа Canon PG-510 своими руками не сложный процесс, ниже мы покажем как это возможно сделать . Под наклейкой есть заправочное отверстия в которое нужно заправлять краску. (Рисунок 2)
- Приступаем к заправке черного Canon PG-510 ( Инструкцию по заправке цветного, Вы можете прочитать здесь ), набираем в шприц краску, можно использовать инсулиновые 1 мл., или как в нашем случае 10-20 мл. шприцы.
- Аккуратно снимаем сверху наклейку, если ранее этого не сделали.
- Если Вы используете инсулиновые шприцы, то игла может пролезть в заводское отверстие для заправки, если используете другие, то необходимо 4-мм. сверлом или канцелярским ножом расширить отверстие.

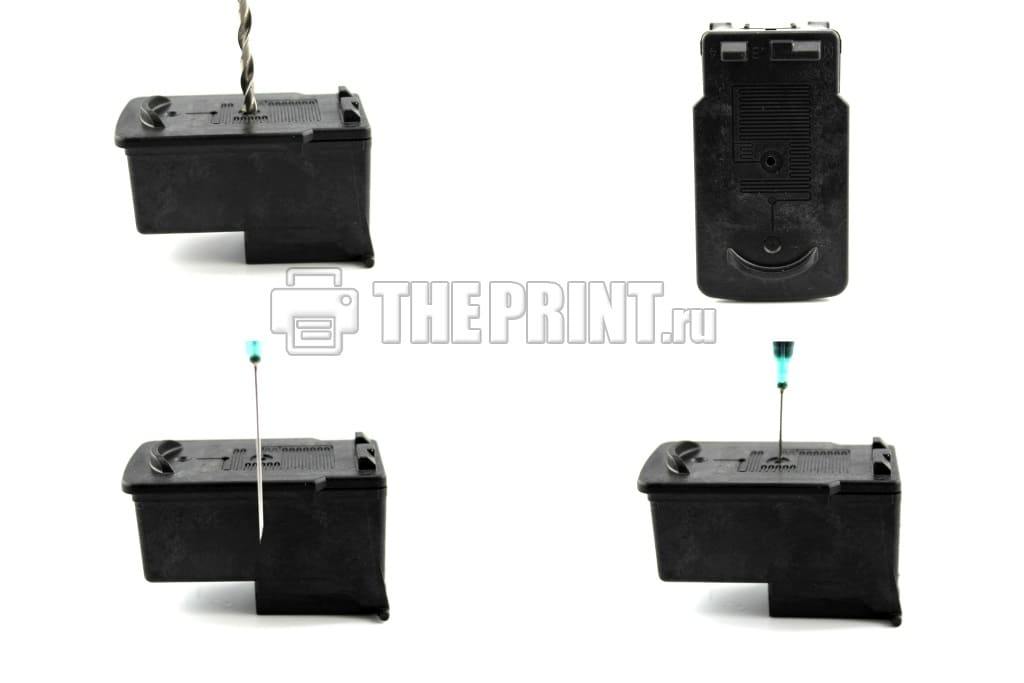

- Вставляем иглу шприца внутрь заправочного отверстия картриджа. Вводить глубоко не нужно, достаточно 10-15 мм. (Рисунок 3)
- Медленно вводите чернила до тех пор, пока чернила не появится в заправочном отверстии, нужно примерно 9 мл., далее излишнее откачать обратно в шприц, всегда лучше не долить чернила, чем перелить. (Рисунок 3.)
- Очищаем сухой салфеткой поверхности от чернил.
- Наклейте этикетку на место (При необходимости возможно использовать скотч).
- Делаем отпечаток печатающей головки на листе, он должна быть четкий. (Рисунок 2.)
- Устанавливаем заправленные картриджи в принтер, делаем прочистку ПГ.

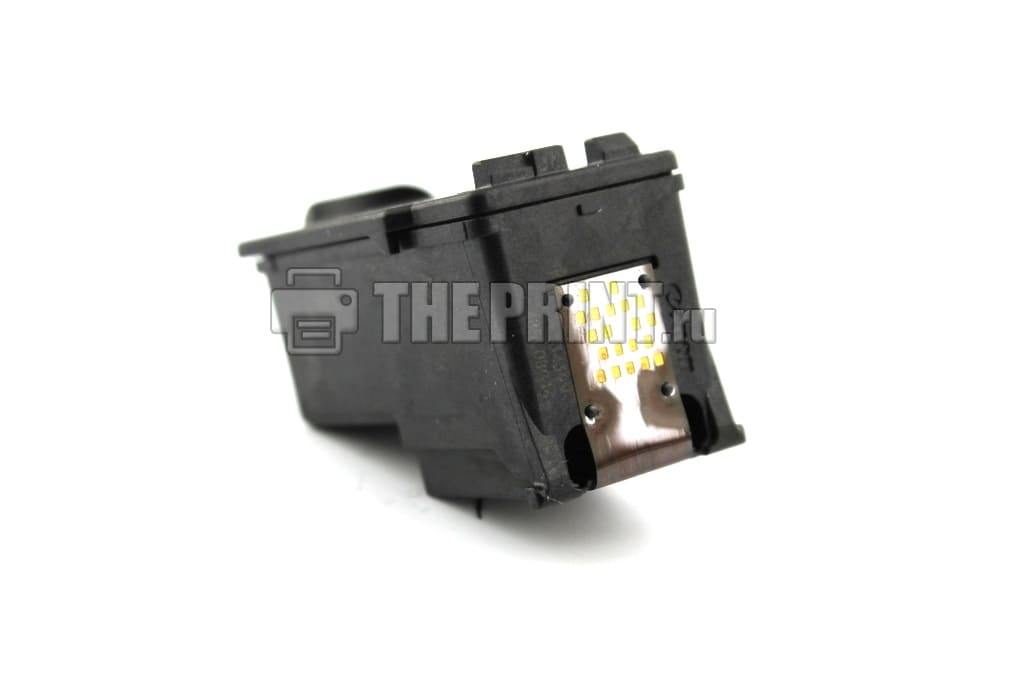

- Обратите внимание на контакты (Рисунок 4), они должны быть сухие, если Вы установите в принтер расходный материал с мокрыми контактами, у Вас сгорит электроника.
- Если Вы заправляете первый раз, то нужно отменить слежение за расходными материалами, для этого нажмите и удерживайте кнопку «Отмена» (Красный крестик или треугольник) на принтере в течение 15 секунд. После отмены слежения, у Вас печатающее устройство будет сигнализировать что чернила закончились, но печатать будет.
- 09 февраля 2011 14:43:00
- Отзывов:
- Просмотров: 252376
Вспомогательные товары для заправки картриджа Canon PG-510
Как заправить картридж Canon PG-510 512, CL-511 513 и PG-37/40, CL-38/41
3) В центре картриджа находится заправочное отверстие. Для удобной и быстрой заправки его нужно расширить ( Отверстие можно не расширять, и просто аккуратно заправлять шприцом с иглой, однако, в этом случае вы можете повредить иглой внутреннюю часть картриджа и печатающую головку )
4) Расширяем заправочное отверстие удобным предметом (например сверло на 3мм — 4мм).
5) Набираем 10 мл. чернил в шприц.
6) Кладём картридж на салфетку, вставляем шприц в заправочное отверстие и, медленно надавливая на поршень шприца, заправляем картридж до появления чернил на салфетке.
7) Наклеиваем этикету обратно. ( Не нужно заклеивать картридж герметично, так как под этикеткой находятся воздушные каналы, по которым циркулирует воздух при печати ).
Заправка цветного картриджа CL-511
Цветной картридж заправляем аналогично чёрному. Соответствие цветов отверстиям смотрите на картинке ниже:
После заправки картриджей, вставляем их в принтер, делаем глубокую прочистку.
Отключение счётчика чернил
При печати на заправленных картриджах на экране монитора появится предупреждение о том, что картриджи пустые. Для продолжения работы с устройством необходимо отключить слежение за уровнем чернил. Для этого необходимо зажать кнопку «Стоп/Сброс» на принтере примерно на 10 секунд. Принтер отключит слежение за уровнем чернил в картриджах (для каждого картриджа необходимо отключать счётчик чернил отдельно).
Администрация сайта не несет ответственности за последствия использования материалов, взятых на сайте.
Если вы много печатаете, удобно будет установить СНПЧ-конструктор на ваши оригинальные картриджи. Как это сделать рассмотрено в инструкции по установке СНПЧ на Canon MP230 и инструкции по установке СНПЧ на MP250.
