Как открутить патрон на шуруповерте makita

Как разобрать патрон на шуруповерте — подробная инструкция

Шуруповерт — инструмент, который нередко используется в бытовых условиях. Устройство состоит из разных деталей, которые при необходимости приходится извлекать и заменять. Вопрос о том, как снять патрон с шуруповерта, достаточно актуален, особенно для тех, кто часто его применяет.

Что такое патрон

Патроном называют деталь, напоминающую цилиндр из металла. Прикрепляется он к валу самого инструмента. Назначение данной детали состоит в том, чтобы крепко фиксировать рабочие биты.

Патрон является самой подвижной частью инструмента, поэтому нередко выходит из строя. Элемент может перестать нормально держать биты, из-за чего они будут выскакивать или сильно шататься при работе, что очень неудобно и опасно.

Виды

Для разных видов шуроповертов существуют разные патроны по конструкции. Выделяют две основные разновидности:

• Кулачковые. В данном случае фиксация бит происходит при помощи Г-образного ключа, который помещается перпендикулярно.
• Быстрозажимные. При подобной конструкции для закрепления требуется удерживать один из цилиндров рукой, а второй вращать вокруг своей оси.

Специалисты считают кулачковые детали не слишком удобными, однако элементы отличаются большей надежностью в применении — во время вращения ключа специальная гильза сдвигает кулачки из стали до тех пор, пока они не сомкнутся.

Быстрозажимные патроны не требуют наличия ключа. Данная разновидность разделяется на два варианта:

• Одномуфтовые. Для установки биты хватит помощи одной руки, потому что другая часть корпуса закрепляется автоматически.
• Двухмуфтовые. Обе детальки элемента отличаются подвижностью, поэтому при установке понадобится одну удерживать рукой, чтобы избежать движения.

Первый вариант используется лишь на изделиях с блокираторами. Для изготовления используют металл либо пластик.

Внимание! Модели из пластика отличаются меньшей надежностью, но при этом в работе они удобнее, потому что отличаются меньшей массой.

Типоразмеры и расшифровка

Для того, чтобы выбрать подходящий вариант для замены, требуется узнать его типоразмер. На конусе присутствует специальная маркировка, где:

• Первые числа (через тире) — варианты размеров хвостовика, которые допустимо устанавливать на изделие в миллиметрах.
• Буква и цифра следом — это калибровка конуса. Выделяют 9 разных показателей.
• В некоторых случаях на конусе после буквы могут быть написаны цифры в виде «1×1» (цифровые значения зависят от модели), таким образом указываются параметры резьбы. Величина указывается в миллиметрах или дюймах.

На некоторых изделиях бывает немного иная маркировка (например, 4 — 15 мм ½ — 22 UNF). В подобном случае подразумевается, что показатели 4 — 15 мм — это диаметр допустимых для использований бит, ½ — размер резьбы в дюймах, а 22 — это количество витков в одном дюйме.

Способы закрепления

Выделяют несколько разных методов, при помощи которых можно надежно закрепить элемент на изделии. Наиболее часто выделяют следующие варианты:

• Тип «Конус Морз». Подобный способ считается наиболее популярным и известным, применяется он еще с 19 века. Производят заточку вала таким образом, чтобы он подходил к данным конуса, расположенного во внутренней части. При этом создается надежное и качественное крепление.
• Резьбовое крепление. Вариант подразумевает, что на валу и патроне выточена специальная резьба, поэтому для закрепления понадобится только накрутить оба элемента друг на друга.
• Фиксирующий винт. Деталь используется для более надежной фиксации. Головка винта изготовлена в виде креста, а резьба нарезана с направлением влево. Потребуется разобрать кулачки патрона, чтобы можно было увидеть винт.

Как определить способ крепления на своём инструменте

Для того, чтобы определить способ крепления патрона на шуроповерте, рекомендуется рассмотреть механизм. На изделиях, где установлен конус Морзе, стоит маркировка вида 1-6В10, где числа до буквы — это диаметр хвостовика, а показатели после буквы — это значение размера конуса.

Для изделий с резьбовым соединением маркировка будет немного другая, например 1,0−11 М12×125, где последние цифры — это размер метрической резьбы.

Важно! Если устройство производилось не в России, то все показатели указываются в дюймах.

Как снять и поменять патрон

Знать, как открутить патрон на шуруповерте, необходимо не только для ремонта, но и для обслуживания устройства. Периодическая чистка позволит увеличить срок эксплуатации прибора. Методы зависят от каждого конкретного производителя. Однако существует один наиболее популярный вариант.

Для процедуры необходимо подобрать шестигранный ключ. Процесс разбора следующий:

• Коротким концом ключ хорошо зажимают в патроне.
• Включить шуруповерт, чтобы он работал до тех пор, пока ключ не ударится об стол.
• Патрон поворачивается по внутренней резьбе, на которой он закреплен на валу.

Как разобрать патрон шуруповерта

В зависимости от крепления элемента способ разбора может различаться.

Кулачковое крепление

Для быстрого разбора инструмента с данным видом крепления выполняют следующие действия:

1. Разжать кулачки и посмотреть внутрь.
2. Полностью откручивать винт по часовой стрелке.
3. Шестигранник зажать и резко повернуть против часовой стрелки, чтобы расшевелить патрон.
4. При необходимости можно взять молоток и нанести удар по ключу, но сделать это нужно аккуратно, чтобы не повредить конструкцию.

Быстрозажимное крепление

Для разбора патрона с быстрозажимным креплением выполняют действия по следующей схеме:

• Отвернуть резьбовое крепление при помощи шестигранника в виде буквы Г.
• Вставляют ключ короткой частью в цилиндр, чтобы зафиксировать кулачки.
• На малых оборотах включают и выключают изделие, в результате фиксация ослабнет, что позволит убрать зажимной цилиндр.

Особенности для одномуфтового крепежа

Для снятия патрона с одной муфтой, рекомендуется воспользоваться отверткой либо ножом, чтобы отделить муфту. После чего снимают кольцо, которое напрессовано на корпус — аккуратно выбивают болтом, а затем сжимают кулачками. Затем быстрым толчком выдавливают колечко и разбирают деталь.

Тонкости разборки двухмуфтовых крепежей

Для двухмуфтовых патронов процесс того, как снять насадку с шуруповерта, аналогичен, возможно понадобится сделать больше действий.

Для справки! Если патрон не поддается, то допустимо воспользоваться резиновой киянкой. Но бить надо очень аккуратно.

Как извлечь патрон при конусном креплении

Если фиксация патрона осуществляется по типу конуса Морзе, то потребуется воздействие молотка. С его помощью нужно аккуратно выбить хвостовик из корпусного гнезда. Если данный метод не помогает, то проводят следующие действия:

• Разобрать шуруповерт.
• Достать вал с редуктором и патроном.
• При помощи трубного ключа извлечь зажимной цилиндр.

Если ни один из методов не помогает, то можно попытаться полностью разобрать изделия и в процессе извлечь элемент.

В какую сторону крутить патрон для разборки

Выкручивание патрона проводится по схеме, которая может различаться в зависимости от модели устройства.

Как правильно подобрать новый патрон

Идеально, если новая деталь будет аналогичной той, которую нужно сменить. Если же найти абсолютно такую же не получается, то стоит подобрать наиболее близкий по всем параметрам аксессуар.

Также рекомендуется учитывать, для какой работы будет использоваться устройство — частое или редкое применение.

Важно обращать внимание на параметры и маркировку, а также инструкции пользователей.

Особенности снятия и ремонта патрона для разных производителей шуруповертов

Модели разных производителей могут различаться по конструкции, поэтому рекомендуется знать некоторые особенности того, как разобрать головку шуруповерта.

• Макита. У инструмента для бытового использования дома часто пластиковые патроны, поэтому снимать их нужно аккуратно, чтобы не повредить. Для кулачковых элементов изначально требуется разжать кулачки. В изделиях Makita часто присутствует автоматическая блокировка, патроны в основном одномуфтовые.
• Зубр. Изделия торговой марки отличаются надежностью. Чтобы заменить патрон, требуется просто раскрутить его с вала.
• Интерскол. Для замены патрона на шуроповерте Интерскол понадобится проводить аналогичные действия — по часовой стрелке выкрутить винт, после чего извлечь корпус.
• Бош. Шуруповерты Bosch очень похожи на модели Макита, поэтому разбираются аналогично. Единственным отличием является наличие автолота в патроне.
• Хитачи. Модели достаточно простые в обслуживание, рекомендуется изучить инструкцию производителя. Для удаления патрона применяют описанные выше методики.
• Девольт. Изделия Dewalt (как и Декстер, Метабо, Вихрь и другие) очень напоминают Зубр, Интерскол и Хитачи, поэтому к ним подойдет та же инструкция. В Деволт патрон должен просто откручиваться с вала.

Снять патрон с шуруповерта не сложно. Рекомендуется сначала выяснить, какая именно деталь установлена, а затем воспользоваться одним из нескольких методов в зависимости от модели устройства.

Замена патрона шуруповерта: особенности процедуры

Шуруповерт — эффективный инструмент, позволяющий ускорить проведение многих строительных, слесарных и сборочных работ. Он с успехом заменяет не только большой ассортимент отверток и гаечных ключей, но и может выступать в роли дрели. Однако любая техника подвержена износу. Может произойти поломка различных узлов. Нередко возникает необходимость замены патрона на шуруповерте. Чтобы успешно провести ремонт, стоит подробнее изучить устройство инструмента.

Устройство и неисправности

Все шуруповерты имеют примерно одинаковое устройство. Отдельные разновидности могут включать в себя ряд дополнительных узлов. Но любая модель оснащена следующими обязательными элементами:

• электродвигатель постоянного тока;
• планетарный редуктор;
• ограничитель нагрузки;
• аккумулятор.

Самая распространенная неисправность — пришедший в негодность аккумулятор. Проще всего заменить нерабочий аккумулятор на новый. Если модель старая и нужных аккумуляторов нет в продаже, можно попробовать приспособить начинку от другого, поместив ее в корпус от старого. Следует внимательно следить за соответствием электрических характеристик используемых для замены батарей.

Никель-кадмиевые аккумуляторы обладают эффектом памяти. Иногда для восстановления их нормальной работы достаточно провести несколько циклов полного разряда и заряда. Это позволит вернуть батарее исходную емкость.

Ремонт большинства внутренних узлов инструмента требует высокой квалификации и существенных трудозатрат. Внешним узлом, который относительно просто в случае неисправности заменить самостоятельно, является патрон.

Трехкулачковый патрон

В большинстве моделей шуруповертов применяются трехкулачковые зажимные патроны. На патрон приходится основная доля нагрузки при работе инструмента. Это может приводить к частому возникновению неисправностей. Наиболее часто возникают следующие проблемы:

• люфт кулачков;
• перекос кулачка и зажимаемого элемента относительно оси вращения;
• неравномерное усилие затяжки;
• заклинивание.

Для проведения ремонта необходимо выяснить причину поломки. Для этого нужно сначала снять патрон. Прежде чем это сделать, следует выяснить метод крепления. Возможны два варианта:

1. Инструментальный конус — самый простой и надежный способ крепления. Этот тип соединения позволяет передавать большой крутящий момент без риска повреждения вала или посадочного отверстия патрона.
2. Резьба — проще в изготовлении, но менее надежна при постоянной работе с большими нагрузками. В случае превышения крутящего момента или заклинивания инструмента в режиме сверления резьбу может срезать.

В качестве дополнительного фиксирующего крепления, защищающего от случайного отсоединения патрона во время работы, часто применяют винт, вкручиваемый со стороны патрона в вал.

Для определения типа крепления следует внимательно изучить маркировку. Обычно способ фиксации указан непосредственно за интервалом диаметров хвостовиков:

• В бытовом электроинструменте для компактности используются укороченные варианты инструментальных конусов, маркируемые буквой В и цифрой, показывающей диаметр толстой части конуса в миллиметрах. Подробные сведения про обозначения содержит ГОСТ 9953–82 . Это обозначение потребуется в случае приобретения нового патрона.
• В случае использования резьбового крепления будет присутствовать обозначение метрической или дюймовой резьбы.

Способы демонтажа

После определения типа крепления можно приступать к снятию патрона. Способ фиксации определяет методику демонтажа. Полезно рассмотреть оба возможных варианта.

Резьбовое крепление

Снять патрон с шуруповертов Bosch, Hitachi, Metabo, Makita и других популярных марок просто, ведь в большинстве случаев они имеют резьбовое крепление. Для этого рекомендуется пользоваться следующим алгоритмом:

• Вращением обоймы полностью развести кулачки в стороны, чтобы открылся доступ к фиксирующему винту.
• Выкрутить крепежный винт с помощью отвертки. В зависимости от модели головка может иметь крестовой или шестигранный шлиц. Следует обратить внимание, что винт имеет левую резьбу, снижающую вероятность самопроизвольного откручивания, поэтому вращать его нужно по часовой стрелке.
• Зажать в кулачках короткую сторону Г-образного шестигранного ключа.
• Перевести регулятор шуруповерта в режим сверления для исключения срабатывания трещотки, ограничивающей крутящий момент.
• Переключить направление вращения на реверс. Вал шуруповерта имеет обычную правую резьбу, поэтому патрон нужно прокрутить против часовой стрелки.
• Подготовить твердый предмет. Можно использовать край металлического верстака, кирпич, отрезок металлического профиля.
• Привести в действие шуруповерт и поднести вращающимся ключом к твердому предмету. После соударения зажатого шестигранного ключа с твердым предметом патрон должен провернуться. Если этого не произошло, стоит повторить процедуру несколько раз. Если резьба сильно прикипела, возможно потребуется дополнительно воздействовать на ключ ударами молотка.
• Провернувшийся патрон можно легко открутить вручную, вращая его против часовой стрелки.

Эти операции рекомендуется проводить при полностью заряженном аккумуляторе. Это обеспечит достаточный момент вращения и импульс удара.

В запущенных случаях, когда подобные манипуляции не приводят к успеху, придется выполнять разборку корпуса и извлечение вала вместе с патроном. Для демонтажа вал сильно зажимается в тисках, а патрон откручивается с помощью ключа и рычага, в качестве которого можно применить отрезок трубы.

Более дорогие изделия могут иметь на валу специальные проточки, позволяющие вместо тисков зафиксировать вал при помощи гаечного ключа. К сожалению, в современных моделях это встречается все реже, поскольку производители уделяют меньше внимания возможности ремонта и советуют в случае поломок приобретать новый инструмент.

Настоятельно рекомендуется предварительно обработать резьбу антикоррозионным средством типа WD-40, вместо которого можно использовать растворитель уайт-спирит, бензин или керосин. Это облегчит откручивание.

Снимать патрон можно только с охлажденного инструмента. Если прибор нагрелся во время работы, есть вероятность расширения резьбы. Это усложнит или сделает невозможным откручивание.

Инструментальный конус

Вопрос о том, как открутить патрон на шуруповерте, актуален только для резьбового крепления. Метод снятия в случае конусной фиксации кардинально отличается. Потребуется приложение ударных нагрузок к самому патрону, но этого не выдержит пластиковый корпус, поэтому конусное крепление в шуруповертах используется крайне редко.

Если пришлось столкнуться с конусной фиксацией, можно воспользоваться следующими приемами:

• В случае наличия зазора между корпусом инструмента и патроном вставить туда подходящий по размеру гаечный ключ. Рожки ключа упирают в основание патрона и наносят удары по рукоятке. Корпус инструмента можно аккуратно зажать в тисках через мягкую прокладку.
• Если зазор отсутствует или минимален, нужно найти металлический клин и аккуратно забить его между патроном и корпусом. Иногда для этой цели в комплекте с прибором поставляется специальный клин.

Если закрепленный на конусе патрон имеет фиксирующий винт, вкручиваемый со стороны кулачков, он может помочь в разборке. Не следует выкручивать винт полностью. Отвернув его на несколько оборотов, можно попробовать постучать по головке. Для этого потребуется отрезок металлического прутка и молоток. Если имеется ударная отвертка, задача становится еще проще, поскольку удары можно наносить непосредственно по рукояти.

Варианты разборки

Перед принятием решения о покупке нового узла взамен сломанного может понадобиться проверка возможности ремонта. Для этого придется разобрать патрон шуруповерта. Основа конструкции — внутренний конический вал. На нем располагаются направляющие для кулачков. Внешняя поверхность кулачков имеет резьбовую нарезку, соответствующую внутренней резьбе цилиндрической обоймы. При вращении обоймы кулачки перемещаются по направляющим, а зажимная их часть сходится или расходится в стороны в зависимости от направления вращения.

От осевого перемещения обойма защищена стопорным винтом или специальной гайкой. Для разборки патрона следует открутить винт или верхнюю гайку. Указанная гайка проще всего отворачивается газовым ключом при зажатии корпуса в тисках.

Ситуация осложняется при заклинивании обоймы. В этом случае ее невозможно снять даже после удаления стопорного элемента. Для устранения проблемы патрон желательно выдержать некоторое время в растворителе, после чего зажать в тиски и попробовать снять с приложением значительного усилия. Если подобные манипуляции не приведут к успеху, патрон лучше заменить на новый.

В некоторых случаях разборка не представляется возможной. Часто это делается для того, чтобы вынудить владельца приобрести новый патрон. В крайней ситуации иногда можно решить и эту проблему. Для разборки потребуется распилить обойму.

Если все сделать аккуратно, после ремонта или чистки элементы обоймы можно попытаться соединить хомутом или иным самодельным устройством фиксации. Однако важно помнить, что этот способ подходит только для временного ремонта. С целью обеспечения безопасности эксплуатации инструмента необходимо при первой возможности заменить восстановленный таким способом патрон на новый.

Виды поломок

Чаще всего неисправности патрона возникают вследствие повреждения наиболее уязвимых элементов: резьбы на обойме и ответной нарезки на кулачках. Если испорченные участки небольшие, дефекты можно устранить с помощью надфиля. После проведения работ поверхности необходимо зачистить мелкой шлифовальной шкуркой.

В подавляющем большинстве случаев резьбовые элементы внутри патрона изготавливаются с большими геометрическими допусками, поэтому стачивание отдельных витков резьбы и даже полное удаление некоторых ее участков часто не отражается на функционировании зажимного механизма. Иногда может незначительно пострадать точность центрирования зажимаемого инструмента за счет возникновения люфта при перемещении или перекоса кулачка. Это может отрицательно сказаться на использовании шуруповерта в качестве дрели, но обычно не мешает закручивать шурупы и саморезы.

Если неисправность вызвана чрезмерным люфтом или перекосом кулачка, устранить ее не удастся. В этом случае может помочь только замена поврежденного элемента на новый. Иногда нарушение работы может быть вызвано простым попаданием стружки внутрь корпуса. В этом случае достаточно удалить частицы металла и металлическую пыль, а затем промыть все детали в любом растворителе или керосине. Сборка проводится в обратной последовательности без приложения значительных усилий.

Если повреждения значительны и не поддаются ремонту, придется покупать новый патрон. Рекомендуется не выбрасывать поврежденный узел, поскольку в дальнейшем его составные части могут потребоваться в качестве запасных. Иногда сломанный кулачок можно заменить аналогичным, причем даже извлеченным из патрона другого производителя.

Сложно переоценить пользу от наличия шуруповерта в любом хозяйстве. Он существенно облегчает проведение множества ремонтных работ. Некоторые неисправности устройства могут потребовать вмешательства квалифицированного специалиста для проведения ремонта. Однако замену аккумуляторов или патрона можно провести самостоятельно. В большинстве случаев не составит труда заменить сломанный патрон на новый. При работе следует четко придерживаться инструкций, соответствующих способу крепления узла.

Как снять патрон с шуруповерта? Пошаговые инструкции

Как снять патрон с шуруповерта, что это такое и какие они бывают узнайте из этой статьи.

Патрон для шуруповерта – одна из самых подвижных деталей инструмента. Поэтому и изнашивается она быстрей многих других.

Чтобы отремонтировать или заменить этот элемент, необходимо знать как снять патрон с шуруповерта.

Для этого нужно разбираться в видах, устройстве и способах крепления патронов.

Что такое патрон в шуруповерте?

Патрон напоминает металлический цилиндр. Деталь крепится к валу шуруповерта.

Назначение элемента – фиксация рабочих бит крепежных изделий.

Устройство патрона

Внутренняя резьба на патроне или специальный конус предназначены для крепления на вал. Конструктивно наиболее изнашиваемые компоненты делятся на три основных типа:

• быстрозажимные (БЗП);
• самозажимные;
• зубчато-венцовые (ключевые).

Самый распространенный вариант – БЗП.

Хвостовик в этом случае зажимается путем ручного вращения гильзы инструмента.

Зажимные элементы, которые устанавливают на современные шуруповерты и дрели, позволяют надежно фиксировать хвостовики диаметром в рамках 0,8-25 мм.

Возможно, единственный минус нового изделия такого типа – более высокая стоимость относительно ключевых гильз.

Чтобы зафиксировать элемент в зажимном изделии типа БЗП, хватает нескольких секунд.

При этом помощь вспомогательных компонентов не требуется.

Полотно регулировочной гильзы рифленое, поэтому вращение цилиндра не представляет труда.

Регулировку давления на хвостовик изделия выполняют с помощью блокировочного элемента.

Со временем детали зажимного механизма изнашиваются.

Поэтому устройство патрона категории БЗП подразумевает постепенное ослабление зажима.

В результате износа гильза не в состоянии надежно фиксировать круглые хвостовики большого диаметра.

В разобранном виде само- и быстрозажимные модели представляют собой:

• рукав;
• основание;
• подвижные губки;
• шайбу;
• подшипник;
• зубчатую гайку.

Конструкция и особенности зубчато-венцового патрона

В отличие от популярных современных гильз, этот классический вариант требует использования специального ключа. Зато в этом случае возможно более надежное крепление в любых ситуациях.

ЗВП относится к зажимным гильзам кулачкового или цангового типа.

Они дают возможность зажимать как изделия с круглыми хвостовиками, так и цилиндрические элементы. Основные компоненты кулачковых ЗВП:

• цилиндрический корпус;
• регулировочная гильза или кольцо, которые вращаются снаружи;
• кулачковый механизм, который монтируется внутри.

Цанговый механизм изготавливают из прочной стали.

Состоит он из трех кулачков-близнецов.

При вращении гильзы или кольца последние образуют единое целое.

За счет этого и происходит надежная фиксация изделий.

Виды патронов

Подробней о видах.

Зажимные устройства шуруповертов делят на:

• самозажимные;
• ключевые.

Первые два типа похожи.

Отличие заключается, в основном, в том, что самозажимные модели фиксируют изделия автоматически.

Если инструмент имеет блокиратор, можно использовать одномуфтовые цилиндры.

При отсутствии блокиратора придется использовать двухмуфтовый тип.

Элементы с одной муфтой можно зажать одной рукой.

Для работы с другим типом требуется участие обеих рук.

Быстро- и самозажимные модели предназначены, в основном, для современных инструментов.

Например , для пневмошуруповертов.

Модели с автоматическим зажимом удобно использовать тем, кому приходится быстро и часто менять различные насадки.

Ключевые варианты менее удобны, зато более надежны. Они лучше зажимаются и устойчивей к ударным нагрузкам.

Если цилиндр будет использоваться в интенсивном режиме, рекомендуется выбирать шуруповерт с ключом.

Способы крепления патронов

Есть три способа крепления зажимного цилиндра к шпинделю:

• с помощью резьбы;
• с помощью фиксирующего винта;
• с помощью конуса Морзе.

Первый способ предполагает наличие резьбы на двух соприкасающихся деталях.

Цилиндр накручивается на вал.

Винт используется в качестве усилителя контакта гильзы и вала.

В этом случае тоже имеет место завинчивание, но фиксирующий компонент служит для дополнительного крепления.

Для винта обычно характерны левая резьба и наличие шлица следующих видов: крестовой, «звездочка» или шестигранник.

Чтобы увидеть элемент, нужно предельно раздвинуть кулачки и заглянуть внутрь патрона.

Конус Морзе – вариант, который используется более сотни лет.

Поверхность вала имеет конусообразный формат, аналогичный форме патрона.

Совпадающие параметры обоих конусов дают возможность надежно и быстро совместить детали.

Этот вариант используется во многих современных моделях (пневматических и т. д.).

Как определить метод крепления?

Прежде чем разбираться с тем, как снять патрон у шуруповерта, нужно определить способ фиксации.

Инструмент, в котором используется зажимное устройство с типом крепления конус Морзе, может иметь маркировку В10, В12, В14 и т.д.

Согласно ГОСТу, может быть 9 типоразмеров – от В7 до В45.

Число означает размер конуса.

Рядом в миллиметрах указывается диапазон диаметров хвостовиков крепежных изделий, которые подходят для крепления в этом шуруповерте.

Патрон шуруповерта с резьбовым креплением имеет иную маркировку.

На отечественных моделях можно встретить обозначение типа 1,0-11 М12х1,25.

Это маркировка в метрическом формате.

Цифры до буквы указывают допустимый размер хвостовика, остальная часть – размер резьбы.

В иностранных шуруповертах используется дюймовое обозначение.

Например , деталь может маркироваться так: 2-13 мм ½-20 UNF.

Здесь первые цифры – диаметр бит, дробь – диаметр резьбы в дюймах, 20 – число ниток в каждом дюйме.

Как снять и поменять патрон?

Понимать, как снять патрон у шуруповерта, нужно даже в том случае, если ремонт пока не и не предвидится.

Процедуру нужно периодически выполнять для плановой чистки и смазки.

Это повысит срок эксплуатации инструмента.

Есть различные способы снятия зажимного устройства.

Метод зависит от производителя шуруповерта и конкретного типа модели.

Ниже рассмотрим, как снять патрон «Бош» и «Макита».

На примере этих брендов можно будет управиться с инструментом других изготовителей – снять патрон «Интерскол», «Метабо», «Деволт», «Зубр» и т. д.

Внимание!

Нужно помнить, что снимаем патрон только с охлажденного инструмента.

Правильно снять нагретый элемент будет сложней, поскольку длительное время вращающиеся детали от нагрева прочно фиксируются в гнезде.

Для начала рассмотрим, как открутить патрон с фиксирующим винтом.

Для этого понадобится шестигранник соответствующего размера.

Схема, описывающая, как поменять патрон при таком способе крепления:

• откручиваем винт по часовой стрелке (если деталь с левой резьбой), для этого разжимаем кулачки помаксимуму;
• вставляем ключ или отвертку в кулачки и резко проворачиваем его против часовой стрелки;
• поддавшийся крепеж откручиваем и снимаем патрон.

Важно!

Многие производители шуруповертов для дополнительной фиксации приклеивают крепежный болт на клей, что усложняет его откручивание.

В таких случаях можно использовать например , молоток и ударным методом провернуть винт в нужном направлении.

Также можно с помощью паяльника немного нагреть крепежный болтик, так, чтобы клей расплавился, после чего выкрутить его будет гораздо проще.

Далее о том, как заменить патрон с креплением другого типа.

Способы снятия патрона

Чтобы снять патрон нужно знать каким образом он закреплен.

Если предстоит замена патрона в шуруповерте с фиксацией типа конуса Морзе, необходима помощь молотка.

Последним хвостовик выбивают из корпусного гнезда.

Иногда метод может не сработать.

В этом случае нужно пойти по радикальному пути:

• разбираем шуруповерт;
• достаем вал с редуктором и патроном;
• с помощью трубного ключа выкручиваем зажимной цилиндр.

В редких случаях на гильзах могут быть выточки под ключи гаечного типа.

Это упрощает задачу, но лучше на это не рассчитывать.

Как снять патрон с резьбовым соединением?

Рассмотрим, как снять патрон с шуруповерта, в котором цилиндр крепится к шпинделю с помощью резьбы.

• максимально раскрываем зев патрона;
• откручиваюм резьбовое крепление, используя Г-образный шестигранник;
• вставляем ключ (обычно 10-миллиметровый) короткой частью в цилиндр и надежно фиксируем кулачками;
• на малых оборотах включаем и тут же выключаем шуруповерт; при этом свободная часть шестигранника должна удариться об опору.

В результате резьбовая фиксация ослабнет, и зажимной цилиндр беспрепятственно можно будет снять со шпинделя.

Если крепление очень прочное и все три метода не сработают, тогда необходимо разбирать инструмент.

О том, как снять гильзу в этом случае, сказано выше.

Ситуации, требующие разбора дрели или шуруповерта, возникают тогда, когда пренебрегают профилактическими работами – плановым снятием и чисткой «зажима».

Кроме того, рекомендуется давать инструменту отдых, как минимум, каждые 15 минут.

Тогда и ремонт можно отдалить, и от лишних сложностей со снятием зажимного устройства уберечься.

Примеры снятия патрона

Владельцы шуруповертов «Makita» обычно сталкиваются с необходимостью снимать патрон, в котором используется резьбовая фиксация со вспомогательным винтовым креплением.

В таких случаях необходимо:

• открутить винт;
• активизировать кнопку стопора вала;
• плотной тканью обернуть корпус шуруповерта и закрепить его в тисках;
• зажать в кулачках ключ-шестигранник;
• ударить молотком по ключу и открутить цилиндр.

Инструмент Bosh тоже чаще всего оснащен фиксирующим винтом.

Чтобы снять патрон не всегда обязательно зажимать корпус шуруповерта в тисках.

Во многих случаях достаточно положить его на стол или другую опору, надавить на кнопку стопора, снять патронный фиксатор и сам цилиндр.

С моделями других производителей нужно поступать одним из описанных способов.

Последовательность действий в этих случаях аналогична:

• определяем метод крепления;
• согласно схеме снимаем деталь.

Пример снятия патрона с винтовым соединением Видео

Как разобрать патрон шуруповерта?

Иногда требуется разборка патрона.

Чтобы проделать эту операцию, нужно в основании снять заглушку.

Пластиковую деталь достаточно поддеть ножом.

Металлическую можно выбить тяжелым предметом ударом по основанию зажимной гильзы.

• берут крупный болт и вставляют его в цилиндр, после чего слегка центрируют небольшим зажимом кулачков; при этом головка болта выступает на пару сантиметров над гильзой;
• бьют молотком по болту.

После этого остается самая интересная часть – разборка непосредственно цилиндра.

Необходимо разделить его на составные части – рукав, основание, шайбу, подшипник и гайку.

Конструкция может быть несколько иной, но в целом деталь состоит из этих элементов.

В редких случаях разобрать цилиндр без повреждения и возможности собрать обратно в том же виде нельзя.

Но если конструкция предполагает такую возможность, то можно воспользоваться следующим способом.

Инструкция, как разобрать патрон самым простым и эффективным способом – с использованием перфоратора:

• в перфоратор вставляют какой-нибудь переходник; роль последнего может сыграть, например, сломанное сверло диаметром 10-12 мм;
• на переходник надевают патрон тыльной стороной – той, которая противоположна кулачкам;
• убирают кулачки и упирают цилиндр в твердую поверхность, но обязательно через амортизирующий буфер (резина, пенопласт и т. п.);
• включают перфоратор в ударном режиме.

Благодаря вибрации разбираем патрон за считанные секунды.

В результате манипуляций с цилиндра слетает рукав, обнажая прочие детали.

После чистки элементы легко собираются обратно.

Важно не перепутать местами кулачки – хотя они похожи, в процессе работы инструмента детали притираются, и требуют правильной сборки.

Некоторые сложные конструкции требуют распиливания муфты.

После профилактических или ремонтных работ половинки собирают с помощью кустарной «шины».

Но в большинстве случаев указанный метод – с использованием ударной дрели или перфоратора – работает.

Как выбрать новый патрон?

Патрон для шуруповерта выбирают, исходя из ряда аспектов. При выборе подходящей детали нужно руководствоваться такими рекомендациями:

• если биты придется менять часто, лучше предпочесть быстро- или самозажимные цилиндры; в противном случае работа будет идти медленней;
• зубчато-венцовая конструкция – выбор тех, кто стремится к максимальной надежности патрона; если в приоритете стопроцентная фиксация биты, лучше приобрести ключевой патрон;
• выбирая деталь, необходимо учитывать ее характеристики; параметры регламентируются соответствующими ГОСТами; чем больше зажимной конус, тем больше номер, которым он маркируется;
• необходимо учитывать страну-производителя – буквенно-цифровые обозначения иностранных моделей отличаются от отечественных.

Если самостоятельно определиться с типом «зажима» сложно, лучше обратиться за консультацией к специалисту.

Неверный выбор равносилен, как минимум, некорректной работе инструмента.

В худшем случае возможны не только повторные траты на новый цилиндр, но и замена всего шуруповерта.

Решение проблем с патроном

Необязательно менять проблемный механизм на новый.

Во многих случаях поможет ремонт.

Рассмотрим основные проблемы, связанные с патронами, и пути их решения.

Одна из частых неполадок – заклинивание устройства.

Со временем кулачки перестают полностью сжиматься.

Можно использовать один из способов:

• зажать цилиндр в руке и резко ударить его один или несколько раз о твердый предмет (лучше всего деревянный); этот метод работает и с тугими «зажимами»;
• зажать корпус в тисках, а патрон газовым ключом; после этого упереть инструмент в стол и включить шуруповерт;
• попробовать тщательно смазать элемент; это довольно распространенное явление у изделий Bosh.

Частой причиной тугого зажима бывают опилки и другой мелкий мусор, попавший внутрь механизма.

Если предположительно заклинило патрон благодаря опилкам, деталь можно подержать над огнем или просушить строительным феном.

После этого патрон нужно тщательно смазать.

Бывает, и так, что элемент прокручивается и тогда снять патрон гораздо сложнее.

Причины этого могут крыться в проблемах различных деталей инструмента.

Если виноват именно патрон, то, вероятно, имеют место стертые зубчики на фиксирующей муфте.

Чтобы решить проблему, можно снять муфту и на месте слизанных зубцов просверлить отверстия.

После этого в них нужно ввернуть винты и кусачками удалить их выступающие части.

Затем демонтированный элемент возвращают на место и тестируют работу механизма.

Неполный выход кулачков или одного-двух из них – еще одна распространенная проблема.

Если именно в этом смысле заклинило быстрозажимной патрон или ключевой механизм, то причина кроется либо в стертых зубцах на кулачках, либо в слизанной резьбе на гайках, которые зажимают тройку компонентов.

Чтобы понять, в чем дело, нужно разобрать цилиндр.

После разбора можно увидеть гайку, которая состоит из пары частей.

Чаще всего проблема в этой детали.

Изношенная резьба ведет к проскальзыванию кулачков при зажиме.

Результат – некорректная центровка элементов.

Решение задачи – поменять гайку или кулачки на новые.

Это возможно не всегда.

В этом случае придется покупать новый патрон.

В некоторых ситуациях при решении проблем цилиндр не откручивается.

В других требуется разборка устройства.

Есть и ситуации, требующие полной замены механизма.

Но почти всегда задачу можно решить без замены всего шуруповерта.

Заключение

С помощью информации, представленной в данной статье, каждый сможет снять патрон с шуруповерта с любым типом его крепления.

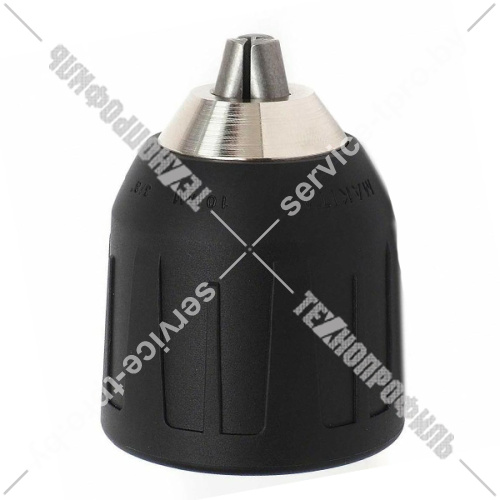

Быстрозажимной патрон для шуруповерта Makita DF330D 766007-3

Кол-во:

Описание товара

Эта запасная часть подходит к следующим изделиям:
Шуруповерт/дрель аккум. MAKITA DF 330 D
Шуруповерт/дрель аккум. MAKITA DF 331 D

Также есть аналоги:
патрон быстрозажимной 3/8 DF330/331 [766007-3]

Эта запасная часть подходит к следующим изделиям:
Шуруповерт/дрель аккум. MAKITA DF 330 D
Шуруповерт/дрель аккум. MAKITA DF 331 D

Также есть аналоги:
патрон быстрозажимной 3/8 DF330/331 [766007-3]

Характеристики:

Прочие
Производитель	Makita
Импортер	ЧП «Технопрофиль» г.Гродно, ул.Горького 71
Страна производства	Китай
Артикул	766007-3
EAN	0088381354219

Изображение товара может не соответствует действительности и носит исключительно ознакомительный характер. Просим Вас отнестись с пониманием к данному факту и заранее приносим извинения за возможные неточности фотографий товара.
