Регулировка света фар Renault Logan
Управление и регулировка фонаря Fart осуществляется на оборудованном автомобиле (с полностью заправленным топливным баком, набором инструментов и запаской).
1. Проверьте давление в шинах. При необходимости доводим до нормы.
2. Устанавливаем машину перпендикулярно гладкой стене (например воротам гаража) на расстоянии 3 м. На водительское сиденье кладем груз массой 75 кг. Размечаем экран на стене, который показан на следующем рисунке. Продольная плоскость симметрии автомобиля должна следовать за линией 0 на экране. Раскачивайте автомобиль вбок, чтобы пружины подвески могли самостоятельно выровняться. Измеряем высоту автомобиля от центра фар до пола. Соответствует высоте h экрана.
Расположение экрана для регулировки света фар.

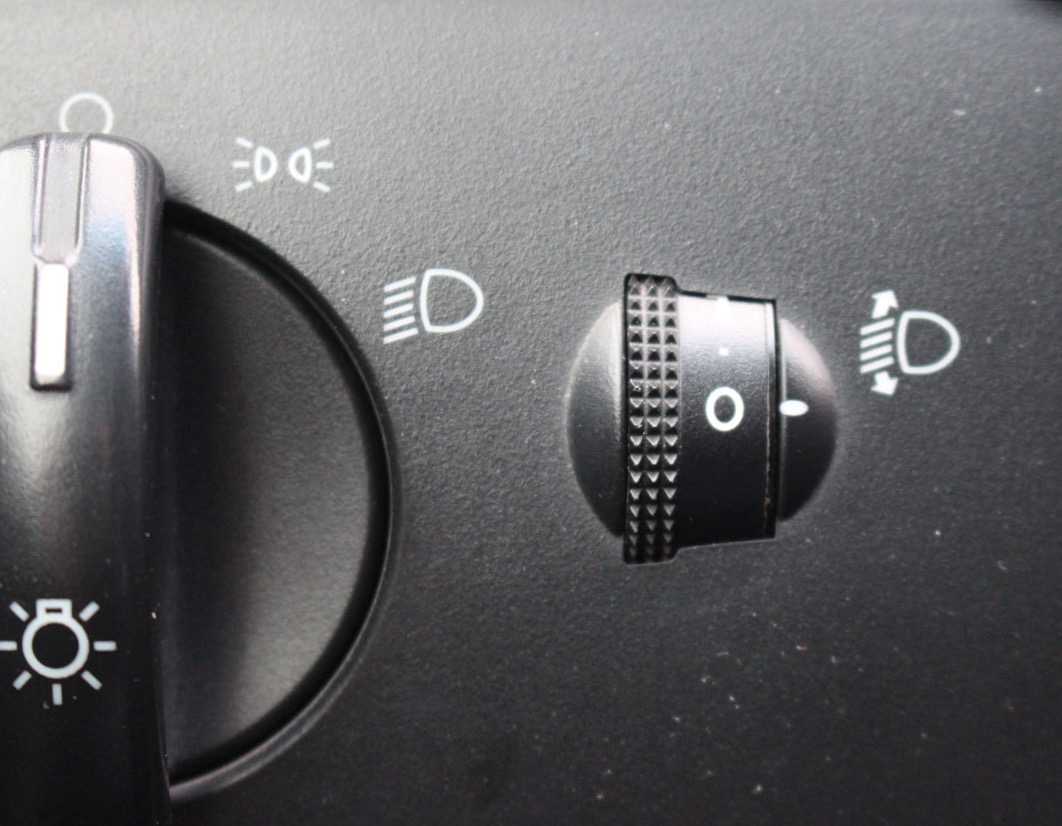

3. Включите регулятор угла наклона фар (А), если он установлен, что соответствует загруженности автомобиля водителем.
4. Включите ближний свет.
5. Рекомендуется производить настройку для каждого приспособления отдельно. Поэтому покрываем одну из фар матовым материалом.
6. Откройте капот и отрегулируйте для каждой фары положение световой точки на экране по горизонтали (если она не соответствует изображению).
7. Таким же образом, поворачивая регулировочные винты, установите вертикальное положение световой точки.
8. Фары можно считать отрегулированными, если верхние границы левых частей световых точек совпадают с линией 4 (см. Диаграмму на экране), а вертикальные линии 1 и 2 проходят через точки E1 и E2 пересечения горизонтальные и наклонные участки световых точек.
Полезные советы
Корректор при настройке используется для упрощения работы. Основная противотуманная фара регулируется по единой схеме. Кроме того, необходимо изучить последовательность действий, не забывать о запланированных сверках.
Перед настройкой фары вытаскиваются, тщательно проверяются на наличие неисправностей
Важно! Корректор можно купить или взять напрокат. Аппарат доступен на любой АЗС, без нанесения разметки стен провести полноценные работы практически невозможно
Схема должна быть максимально точной; мелки или маркеры используются для аппликации
провести высокоуровневые работы без нанесения следов на стенах практически невозможно. Схема должна быть максимально точной; для аппликации используются мелки или маркеры.
Стабилизация по высоте собственными руками
Примечание: перед началом процедуры необходимо вымыть и просушить лампы, чтобы не осталось размытых мешочков.
У этого процесса есть несколько особенностей, на которые стоит обратить внимание:
- Следующее обязательное требование после мойки — нормализация давления в шинах и регулировка подвески Рено Логан 2 поколения.
- также необходимо установить автомобиль на плоской горизонтальной поверхности, перпендикулярной плоской стене. Рено Логан необходимо устанавливать на расстоянии 3 метра от стены.
- Если процедура проводится без посторонней помощи, то на сиденье водителя необходимо разместить груз весом 80 килограмм. На самой стене нужно нарисовать ширму. Его параметры показаны на изображении.
- Установите регулятор яркости фар на значение, соответствующее нагрузке автомобиля на водителя.
- Включите ближний свет.
- Откройте капюшон и стабилизируйте каждый элемент по отдельности. Вам нужно сделать фокус в центре экрана по вертикали.
Обратите внимание, что каждую лампу необходимо стабилизировать отдельно. Для этого рекомендуется накрыть одну из них непрозрачной тканью.
После стабилизации ближнего света следует также отрегулировать дальний свет (при необходимости).
Если у качественной лампы двойная нить накала, после первого шага регулировки ближнего света дополнительных процедур не требуется. Что касается некачественной лампы, то показатели могут расходиться, поэтому автовладельцам рекомендуется покупать качественные фары. Многие автолюбители предпочитают покупать ксеноновые фары. Их стабилизация аналогична стабилизации лампы с двойной нитью накаливания.
Процедура регулировки света фар по горизонтали считается распространенной манипуляцией, которую может выполнить каждый владелец Renault Logan второго поколения. Однако, если водитель не уверен в своих силах, стоит обратиться в техническую службу. Квалифицированные технические специалисты внесут корректировки быстро и по разумной цене.
Чтобы лампа всегда регулировалась правильно, регулируйте ее каждые 30 000 километров.
Профессиональная регулировка в сервисном центре
Если у вас нет специального оборудования, самостоятельно добиться оптимальной настройки фар сложно. Вам придется подправлять их каждый раз, когда вы выходите на улицу, проводя на этом много времени.

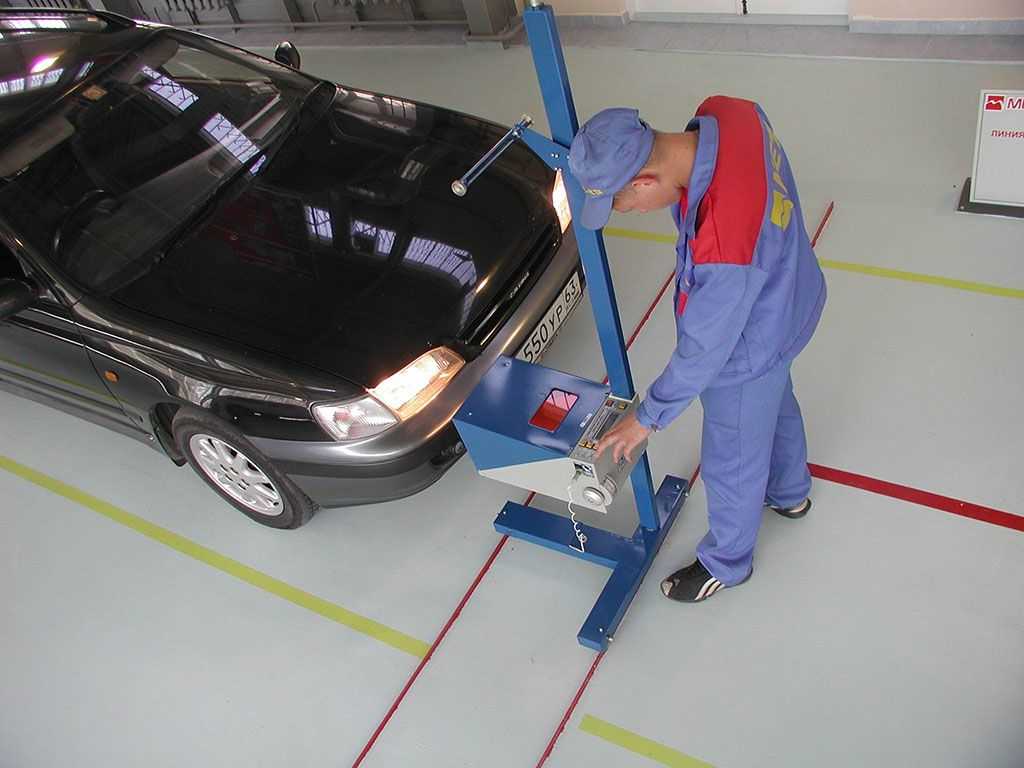

На специализированных СТО установлены качественные оптические тестеры, они предлагают возможность настройки основной оптики в зависимости от технических характеристик автомобиля.
В последнее время на рынке стали появляться «левые» лампы: подделки на ксенон.
Модные разработчики автомобильного освещения окрашивают лам в синий цвет, пытаясь максимизировать их мощность, имитируя ксеноновый луч. Такие лампы не подходят для установки в автомобили, они быстро перегреваются, слепят встречные автомобили. Такая псевдооптика практически не регламентирована, профессионалы не советуют устанавливать ее на автомобили.
В специализированных сервисных центрах есть приспособление для регулировки света оптики, поэтому профессионалам не составит труда отрегулировать дальний свет. Ближний свет переведен в автоматический режим. При автоматической регулировке оптики велика вероятность того, что вам придется постоянно регулировать оба фонаря, так как без специального оборудования сделать идеальную регулировку не удастся.
Вариант модернизации
В случае незначительных изменений возможно увеличение яркости фар автомобиля. Полная регулировка фар своими руками производится в четкой последовательности:
- Для начала нужно снять стекло с фары. Нагреть герметик подойдет простой фен. После размягчения герметика вы можете удалить стекло проектора обычным ножом.
- Светоотражающая накладка удалена.
- Откручиваем узлы ближнего света.
- Сдвиньте линзу на 10 мм в сторону отражателя или отшлифуйте модульное кольцо.
Иные варианты регулировки фар
Если соблюдать все правила регулировки фар автомобиля своими руками, при изменении нагрузки автомобиля придется менять угол наклона светового луча. Такие проблемы можно решить с помощью гидрокорректора.
Эта деталь неразборная, поэтому, если гидрокорректор не работает должным образом, вам придется заменить его на новый. Основная причина неисправности — утечка жидкости или «заклинивание» поршней.
Совет! Для предотвращения износа корректора лучше всего сразу установить современный электрокорректор, включающий в себя регулятор положения фар, а также механизм с уплотнительными кольцами и электропроводку.
- https://kaknastroit6.ru/kak-nastroit-fary-na-reno-logan-2007-goda/
- https://kristall-koroleva.ru/renault/reno-logan-kak-otregulirovat-fary-rassmotrim-razvernuto
- https://kaknastroit3.ru/nastrojka-far-renault-logan/
- https://nastrojka1.ru/regulirovka-sveta-far-reno-logan/
- https://skolkogramm.ru/info/kak-otregulirovat-fary-reno-logan
- https://AutoDetaliMag.ru/stati/regulirovka-far-reno-logan-svoimi-rukami.html
- https://KrymShina.ru/neispravnosti/renault-logan-lampa-blizhnego-sveta.html
- https://virbactd.ru/kak-regulirovat-fary-na-reno-logane.html
- https://loganlogan.ru/articles/regulirovka-sveta-far-kak-otregulirovat-fary-reno-logan.html
Регулировка света фар Рено Логан
Первоначально перед демонтажем световых элементов на Рено Дастер требуется снять спереди машины бампер. Это самое начало работы, если необходима регулировка. Необходимо открутить крепежные болты на кузове и подкрылках внедорожника. После чего бампер легонько сдвигается с креплений
При этом, контакты на передних противотуманных подфарниках, также осторожно отсоединяются. Регулировка фар, таким образом, не занимает много времени, и поэтому ее вполне можно легко и быстро осуществить своими руками
Теперь ничего не мешает, чтобы приступить к процедуре снятие. Сначала, необходимо убрать пыльник, который предохраняет механизм регулировки. Эту процедуру выполняют без подсобного инструмента вручную. Затем идет отключение троса от механизма регулирования
Его конец осторожно снимается со штока и убирается в сторону. Регулировка фар идет своим чередом
Последующим шагом является выкрутка соединительных болтов корпуса снаружи. Для этого используется стандартный храповичок или ключ рожковый с номером 10. С помощью него откручиваются крепления снизу и сверху. Затем, используя отвертку либо нож, отсоединяется провода от цоколя. Теперь корпус изымается с места. Аналогично его можно установить, выполняя действия в обратном порядке.
Как правильно отрегулировать фары самому
Итак, вы, к примеру, поменяли лампочку в одной из фар. Проверить, туда ли она светит, можно непосредственно у магазина. Достаточно подъехать к стенке на расстояние примерно в пять метров, включить ближний свет (хорошо если это будут сумерки или ночь, но и днем в принципе на таком расстоянии разглядеть световой пучок возможно) и посмотреть, синхронно ли у вас светят фары.
По отражению на стенке сделать это несложно. Главное, чтобы площадка, на которой стоит автомобиль, была более или менее ровной. Если разница по высоте пучка от фары, где была заменена лампочка, с той, в которой лампа не менялась, не видна, значит вам повезло, регулировать не нужно. Если же фара светит чуть ниже или выше, то для начала проверьте, встала ли лампа на свое место. Если лампа четко стоит в посадочном месте, а светит не туда, то приступайте к регулировке. Для этого на фаре есть специальный винт, задействовав который, вы легко сможете либо опустить, либо приподнять световой пучок. Кстати, чтобы понять, правильно ли светят у вашего автомобиля фары в принципе, достаточно попросить встать перед машиной на расстоянии пяти метров человека. У правильно отрегулированных фар светотеневая граница будет находиться примерно на уровне колен.

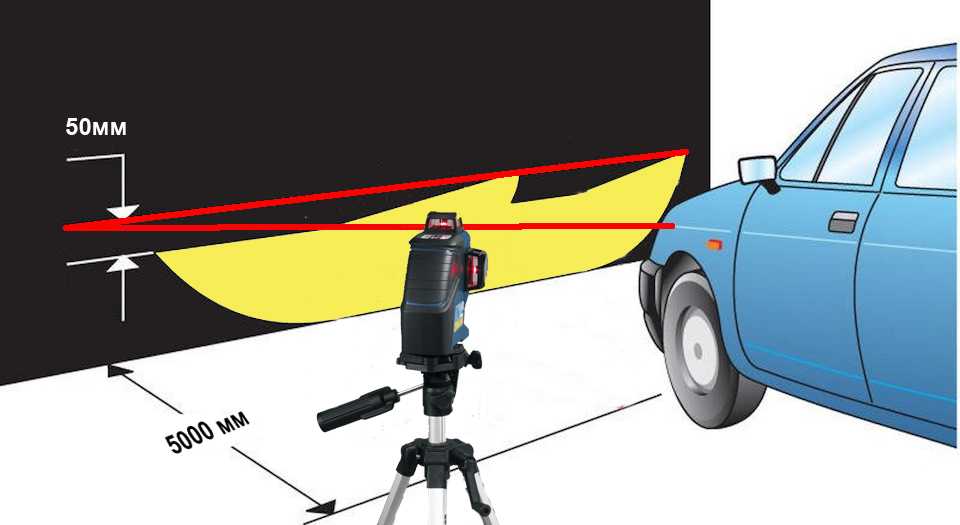

Более точную регулировку фар можно провести при помощи лазерного строительного уровня. Для этого вам потребуется поставить автомобиль, но в этот раз уже на идеально ровную площадку, опять же на пять метров от экрана, коим может быть ровная стена дома или ремонтного бокса. Далее выставляем строительный уровень перпендикулярно ходу автомобиля с таким расчетом, чтобы лазерный луч проходил точно посредине ламп ближнего света или линзы, и его проекция отображалась на «экране», куда будут светить фары. Затем открываем капот и смотрим маркировку фары. На фаре обязательно будет указана цифра в процентах, которая характеризует отклонение луча к дорожному полотну от горизонта, называемая первоначальной направленностью. Как правило, это 1%, хотя может быть и больше.
А дальше дело техники. Включаем ближний свет и смотрим, где находится светотеневая граница пучка. Если она выходит за лазерную линию сверху, это говорит о том, что ваши фары светят неправильно. Причем они не только слепят встречных водителей, но и существенно сокращают видимость вам, потому как светят не на дорожное полотно, а вверх. Если граница пучка значительно ниже, то дорога по большому счету освещается только перед машиной, но никак не на том расстоянии, когда тормозной путь будет меньше границы видимости или как минимум равен ей. А это опять же плохо. Идеально, если граница светового пучка будет находиться ниже уровня лазера на 5 сантиметров, что при расстоянии до экрана в пять метров и составляет тот самый «1%» уклона. В этом случае фары будут правильно отрегулированными. Если же это не так, то вращение регулировочных винтов позволит вам легко привести их в норму.
Для более же точной и профессиональной регулировки фар можно обратиться на сервис. Впрочем, как показывает практика, после описанного выше метода регулировки, корректировка на профессиональном оборудовании потребуется небольшая, если и вовсе потребуется. К тому же не всякий специалист умеет правильно работать на таком оборудовании. Если, к примеру, вам перед регулировкой фар не проверили давление в шинах, это уже может сказать о «квалификации» мастера.
По правилам, перед регулировкой фар на специальном оборудовании должно быть проверено и выровнено давление в шинах, полностью заполнен топливный бак и остальные заправочные емкости, за рулем должен сидеть водитель или человек, схожий с ним по комплекции, опрессована подвеска, а ручной салонный корректор фар выставлен в положение «0». Только в этом случае можно гарантировать стопроцентный результат. Кстати, последний пункт – одно из обязательных условий при любой регулировке.
Так что не ленитесь проверять, куда светят фары вашего автомобиля. И тогда, будучи на границе света и тьмы, вы и сами никогда не заблудитесь, и встречного с пути истинного не собьете.
Регулировка излучения света
Стандартная ситуация для Renault Duster наблюдается при изменении параметров светового луча после замены отработавшей лампы. Нужна регулировка фар. При детально осмотре, оказывается, что пятно света проецируется с отклонением от нормы: либо верх, либо вниз. Возможен и вариант смещения луча в любую из сторон по горизонтальной плоскости. Как отрегулировать фары? Устраняется эта проблема с помощью поднастройки луча. По этому поводу есть в интернете много видео.
На кроссовере Рено Дастер за эту функцию отвечает регулировочный болт. Также двигающийся блок, возможно, перемещать в требуем направлении. Для этого нет необходимости вынимать корпус или бампер. Смещение выполняется с использованием шестигранника № 6. Данная настройка очень легкая и по этому поводу есть много видео.
Начинать в этом случае также надо со снятия пыльника механизма регулирования луча. Работа аналогично выполняется вручную без инструмента. После ключом корректируется поднастроечный винт.
При корректировании луча сам световой прибор должен быть включен, а машина стоять перед стеной или экранном, чтобы было понятно, по проекции правильно выполняется регулировка или нет. Как регулируются фары? Для более точно выставления света необходимо выполнять процедуру в вечернее время либо в темном боксе. Вращением болта вправо-влево достигается значительное перемещение луча по горизонтали. После достижения нужного результата по лучу, необходимо вернуть пыльник на место и можно считать работу завершенной.
Регулировка фар на Renault Logan своими силами
- Для проведения корректировки фар нужно отыскать ровную площадку в гараже либо на улице. На заборе, стене гаража, либо специальном экране выполняется импровизированный тарировочный экран.
- Иномарку ставят от стены на расстоянии пяти метров. Наносят на стену разметку, отмечая центр. Он должен совпадать с осью машины. Далее вымеряется расстояние между фарами. Переносят цифру на экран, делая линию для правой, левой фары.
- Потом вымеряют высоту от пола или земли центров фар, проводят на экране горизонтальную линию. «Renault» имеет электрокорректор, его ставят в нулевое положение. Далее включают ближний свет основной оптики.
Совет! Желательно каждую фару корректировать по отдельности, закрывая вторую фару плотным материалом, либо выключая питание фары. Регулировку светового пучка противотуманной оптики выполняют лишь по высоте.
- Регулировку завершают после того, как с горизонтальной линией Н совпадут верхние части световых пятен.
Границы светового луча
Если световой пучок ближнего света отрегулирован правильно, в таком случае он направлен под определенным углом вниз и вперед. Для каждого транспортного средства размер угла различен.
1,0% угла наклона свидетельствует о том, что удаление автомобиля на метр сопровождается светотеневой границей на 1 см.
При высоте центров фар 0,8 м и угле наклона в 1,0%, граница света и тени будет располагаться от дорожного полотна на расстоянии 80 м. При угле в 1,5% подобная границы будет на расстоянии от дороги в 53 метра. Ближний свет необходим для освещения правой части дороги, дорожных знаков, а также пешеходов. Но на дорожных впадинах он не должен ослеплять владельцев встречных транспортных средств. Практика свидетельствует о том, что при несущественном нарушении регулировки головной оптики, снижается эффективность освещения дорожного полотна.
Готовим фронт работ
Для того, чтобы корректировка автомобильной оптики была проведена правильно, необходимо создать условия, которые приближены к повседневной эксплуатации транспортного средства. В багажнике должны быть следующие приспособления:
- запасное колесо;
- домкрат;
- огнетушитель;
- набор инструментов.
Чтобы кузов имел правильное положение, важно до начала регулировки оптики проверить достаточность давления в колесах. Если параметры окажутся ниже нормы, с помощью насоса нужно увеличить показатель до рекомендуемой нормы
Совет! Ускорить настройку оптики можно, пригласив помощника.
Обязательно проверяйте все крепежные соединения у фонарей. Если вы обнаружите следы ржавчины, сразу же удаляйте налет.
До регулировки оптики удалите грязь, которая скопилась на поверхности оптических приборов (стекла должны быть абсолютно прозрачными).
Если нарушена герметизация соединений оптического узла – лампочка мутнеет, качество света ухудшается. Основные проблемы, которые вызывают ухудшение работы оптики, указаны в технических руководствах, прилагаемых к автомобилю. Для восстановления светового потока, помутневшую лампу меняют, склеивают герметиком все составные части конструкции.
Стабилизация по высоте собственными руками
Этот процесс имеет несколько особенностей, на которые стоит обратить внимание:
- После мытья следующим обязательным требованием является нормализация давления шин и регулировка подвески автомобиля Renault Logan 2 поколения.
- Также обязательным условием является установка транспортного средства на ровную горизонтальную поверхность, которая перпендикулярна ровной стене. Устанавливать Рено Логан следует на расстоянии 3-х метров от стены.
- Если процедура выполняется без помощи посторонних лиц, то на водительское кресло стоит поместить груз весом в 80 килограмм. На самой стене необходимо начертить экран. Его параметры приведены на изображении.
- Переключите регулятор света огней на значение, которое отвечает нагрузке автотранспорта с водителем.
- Включите ближний свет.
- Откройте капот и проведите стабилизацию каждого элемента в отдельности. Требуется сделать так, чтобы положение огня находилось по центру экрана, по вертикали.
После стабилизации ближнего света следует отрегулировать и дальний свет (при необходимости).
Если лампа высокого качества двухнитевая, то после первого этапа регулирования ближнего света дополнительные процедуры не требуются. А что касается лампы низкого качества, то показатели могут расходиться, поэтому автовладельцам рекомендуется приобретать фары высокого качества. Многие автолюбители предпочитают приобретать ксеноновые огни. Их стабилизация схожа с регулировкой двухнитевой лампы.
Процедура регулировки света огней по горизонтали считается обычной манипуляцией, которую сможет совершить каждый владелец Рено Логан второго поколения. Однако если водитель не уверен в своих силах, стоит обратиться в сервис технического обслуживания. Квалифицированные специалисты совершат регулировку быстро и за умеренную цену.
Безопасность дорожного движения зависит от многих факторов. В условиях плохой видимости нарушается обзорность, которая влияет на оценку автовладельцем текущей дорожной ситуации. Большую роль в условиях ограниченной видимости на дороге играют ПТФ (противотуманные фары). Согласно существующему ГОСТу регламентируется цвет элементов, особенности эксплуатации и установки. При неисправности своевременно должна выполняться замена лампочки противотуманки.
Автомобиль Renault Logan, представленный на мировом и отечественном рынках транспортных средств с 2004 года (c 2005–2006 — в нашей стране), имеет несколько модификаций. В зависимости от поколения (первое — 2004–2009 года, рестайлинг 2009–2015, второй выпуск — 2014–2017 года), варьируется и модель предлагаемых для авто противотуманок.
Профессиональная регулировка в сервисном центре
Если у вас нет специального оборудования, самостоятельно сложно получить оптимальную настройку фар. Придется при каждом выезде на дорогу заново их корректировать, тратя на это значительное количество времени.
Специализированные станции технического обслуживания имеют качественные тестеры оптики, предлагают вариант настройки основной оптики в зависимости от технических особенностей транспортного средства.
В последнее время на рынке стали появляться «левые» лампы – подделки под ксенон.
Разработчики модного автомобильного освещения ламы красят в синий цвет, стараясь увеличить их максимальную мощность, имитируя ксеноновый луч. Такие лампы не подходят для установки на автомобили, быстро перегреваются, ослепляют встречные автомобили. Подобная псевдооптика практически не регулируется, профессионалы не рекомендуют ставить их на автомобилях.
В специализированных сервисных центрах в наличии есть прибор для регулировки света оптики, поэтому профессионалам не составит труда выполнить регулировку дальнего света. Настройка ближнего света происходит в автоматическом режиме. При самостоятельной настройке оптики, высока вероятность того, что придется постоянно корректировать оба фонаря, так как без специального оборудования идеальную настройку провести не получится.
- Как полировать фары автомобиля в домашних условиях
- Правила установки дневных ходовых огней + видео
- Ксеноновые лампы в автомобиль: характеристики и описание
- Как выбрать галогеновые лампы в автомобиль
Как проводить регулировку оптики своими силами
- правый фонарь укрываем листом картона или иным плотным материалом, поглощающим солнечный свет;
- гидрокорректор поворачиваем в положение 1;
- капот открываем, ищем винты, необходимые для регулировки, поворачиваем их;
Внимание! При регулировке левого фонаря, свет должен вверху быть до уровня линии N, а снизу дойти до линии Р. после регулировки одной фары, настраивают вторую, первую закрывают картоном
после регулировки одной фары, настраивают вторую, первую закрывают картоном.
Если автомобильные фары слишком низко светят при регулировке света, фары нужно поднять. В противном случае водитель не увидит пешехода в условиях плохой видимости. При высоком падении света, машина будет «слепить» пешеходов и встречный транспорт.
Вариант модернизации
В случае несущественной доработки, можно увеличить яркость автомобильных фар. Полноценная регулировка фар своими руками выполняется в четкой последовательности:
- Сначала нужно снять стекло с фары. Для разогревания герметика подойдет простой фен. После того как герметик станет мягким, обычным ножом можно снять стекло фары.
- Удаляется отражающая прокладка.
- Откручиваем блоки ближнего света.
- Смещаем линзу на 10 мм в сторону отражателя, либо стачиваем модульное кольцо.
Иные варианты регулировки фар
При соблюдении всех правил регулировки автомобильных фар своими руками, в случае изменения нагрузки автомобиля, придется менять угол наклона светового луча. Подобные проблемы можно решить, воспользовавшись гидрокорректором.
Данная деталь является неразборной, поэтому при неисправности гидрокорректора, придется заменить его новым. Основной причиной неисправности является утечка жидкости либо «клин» поршней.
Совет! Чтобы не допускать износа корректора, лучше сразу ставить современный электрокорректор, в комплектацию которого входит регулятор расположения фар, а также механизм с уплотнительными кольцами и электрическими проводами.
Как поменять гидрокорректор
Минусовой вывод АКБ снимается. После нажатия на фиксатор, по часовой стрелке поворачивают гидрокорректор, вынимают его. Уплотнительное кольцо фары убирают, меняют новым, ставят современный электрокорректор. Аналогично осуществляется замена гидрокорректора второй фары.
Изготовителями автомобильной оптики предлагаются отрегулированные фары, но по истечении некоторого времени требуется их дополнительная регулировка и корректировка. Среди ситуаций, которые вынуждают автовладельца проводить внеплановую регулировку оптики, выделим:
- аварийные ситуации;
- плановую замену кузова;
- ремонт стоек подвески, смену пружин.
Правильная эксплуатация транспортного средства не предполагает существенных изменений расположения фар, достаточно выполнить их незначительную корректировку.
Функции и особенности противотуманок
Каждая противотуманная фара выполняет важную функцию — обеспечивает эффективное передвижение транспорта в условиях ограниченной видимости на дороге. Кроме того, включать лампы туманки можно и в других ситуациях: вместо ходовых огней дневного освещения и в качестве ближнего света.
Устанавливать и подключать новые противотуманки на Рено Логан в независимости от года выпуска (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016) и модели кузова (седан, универсал), можно своими руками, если знать правильный порядок действий, и какими элементами следует заменять нерабочие лампочки.
Среди водителей бытует мнение, что противотуманные фары должны иметь только жёлтые стекла или специальные светофильтры. Однако, правила дорожного движения регламентируют их цвет, который в зависимости от предпочтений водителя может быть жёлтым или белого. Главную роль в обеспечении видимости лампочек туманной системы играет не сам цвет, а правильное распространение его потока.
Когда световой элемент загорается, низко над поверхностью полотна дороги образуется широкий по вертикали и узкий по горизонтали поток, направленный вдоль плоскости земли. Подсвечивание тумана происходит как бы снизу. При этом свет направлен непосредственно на дорогу, а не на туман.
За счёт того, что жёлтый и белый цвета обладают максимальным показателем световой энергии, происходит оптимальное распределение потока в условиях плохой видимости.
Как установить фару и регулировать его свет сам по себе
Известно, что на заводе устанавливают галогенные фары, которые часто не обеспечивают адекватного освещения дороги в ночное время. Именно по этой причине некоторые люди предпочитают ксенон. Его свет характеризуется появлением электрического разряда между электродами, поэтому его также называют «газовым разрядом».
Отличительной особенностью ксенона является отсутствие вольфрамовых спиралей. Тем не менее, он также известен как сложное устройство. Поэтому для многих сервисных станций регулировка фар связана с большими затратами на работу.
Однако владелец автомобиля может заменить его самостоятельно огни. Чтобы замена выполнялась максимально эффективно, лицо, заменяющее фары, должно иметь под рукой:
- расширение;
- Головка раструба диаметром 10 мм.
Сначала снимается блок-фара, начало которой можно получить, отсоединив провод с отрицательным знаком от клеммы аккумулятора. Затем, используя заранее подготовленные инструменты, вам нужно удалить бампер с защитной крышкой, отвинтить корректор кабель, слегка открутить фары, слегка повернуть ее в сторону, согнуть запорное устройство и снимите крышку. Затем нужно отключить колодки и снять блок фар самого.
Затем замена выполняется. Для этого, не касаясь лампочки, поверните защелку, снимите старую лампу, установите новую и верните снятую фару. Затем необходимо аккуратно прикрутить бампер, закрепить трос и вернуть защитную крышку в исходное положение.
Затем фары отрегулированы Рено Логан. Для этого установите автомобиль перпендикулярно плоскому гаражу или любой другой стене на расстоянии примерно 3 м. Затем измерьте высоту от центра фар до пола и включите луч.
Многие специалисты рекомендуют регулировать свет каждой фары в отдельности. Например, отрегулировав один, покройте другой плотным темным материалом, который не пропускает свет.
Под капотом находится регулировочный винт, который позволяет менять положение на стене светового пятна огни в 2-х плоскостях. Достигнув правильного положения света на одной фаре, вы можете перейти ко второй. Правильно отрегулированные фары будут светить в одной плоскости.
Как самостоятельно отрегулировать фары на Рено Логан
Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).
Вам потребуется отвертка с крестообразным лезвием.
1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.
2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.
3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.
4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.
5. Включите ближний свет.
6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.
7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.
Рис. 4.10. Регулировка света фар.
На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.
8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.
9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.
Вращение регулировочных винтов для наглядности показано на снятой фаре.
Винт регулировки по вертикали, помимо отвертки, можно вращать и ключом «на 10».
10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.
Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.
Renault logan black line (r) › бортжурнал › ремонт корректора фар logan.
Как-то вечером заметил, что одна фара (водительская) светит в «пол»…Думал может лампочка стряхнулась. Кручу корректор-не реагирует, а правая да- бодро «пляшет»… Что за фигня? Будем придумывать…Перед ремонтом, что бы быть готовым, собираю инфу по выше указанной теме.
Конструкция из жесткого и хрупкого пластика (пружину не считаем), состоит из 6 элементов (ну примерно). Все разбирабельно. :-)Устанавливается тут:
Демонтаж корректора:Снимаем резиновую защиту, сгоняем ее по тросу вверх, отжимаем пластиковый стопорный лепесток на фаре и по часовой стрелке поворачиваем корректор. Он выходит из фиксирующих пазов, но на чем-то может держаться. Это шариковая часть которая цепляется за сам отражатель в пазах.
Аккуратно опускаем шток вниз, выводя тем самым из пазов отражателя и вынимаем. Дуровых усилий тут не нужно.Поломки.1. Обламывается шариковая часть корректора, которая вставляется в пазы отражателя. Признаки: не реагирует на корректор, отражатель гремит на кочках и звук слышен в салоне.
Сам шарик болтается по пространству фары и тоже издает противные звуки. Свет падает вниз.Ремонт: Снимаем фару, вытряхиваем то, что отломилось и снимаем с обломка размеры по длине. Заменяем обломок шурупом. Сверлим отверстие на 0,3-0,5 мм меньше шурупа-есть риск, что шток лопнет вдоль. Вкручиваем в новую дырку шуруп. Высоту шляпки, подгоняем под обломок. Толщину ножки-выбором толщины шурупа
2. Тросик вылетел из пазов штока.Признаки: не гремит, только не регулируется из салона.Ремонт. Сгоняем пыльник по тросу. Видим шток-цилиндрическая пластиковая фигня белого цвета �� Квадратное углубление — это место зацепа троса. Вставляем туда его часть с бобышкой и тянем в сторону лобового стекла (так думаю проще описать направление �� )
Если углубления не видно -выдвигаем шток регулировочным винтом пока не покажется. Тут нужен ключ торех, сам винт видно через квадратное окошко над фарой. Ну и далее защелкиваем торос на фиксаторе. Не забываем пыльник обратно.3. Расплелся (перетерся трос)Признаки: фары регулируются с салона туго или вообще не регулируются, может даже и одна, ничего не гремит.
Ремонт-замена троса.4. Ну и что было у меня, тут подробнее…Признаки: регулируется одна из фар, а может и обе не работают, гремит отражатель на кочках, свет «в пол»Причина:На штоке есть стопорный лепесток (зеленый) который, по сути, держит все усилия отражателя и внутренней пружины корректора, а они не такие уж и слабые.
Вставил заготовку в заводские пазы на штоке (зачем они не знаю) и отрезал лишнее, так, что бы новый, лепесток равнялся по длине старому.
Чуток оттопырил его и собрал. Все работает. Держит крепко :-)Да, и не забываем отрегулировать фары!
Особенности замены
В сети можно найти видео по установке противотуманных фар на различные комплектации и поколения Рено Логан, с отзывами и комментариями реальных владельцев. Они помогут самостоятельно снять нерабочие элементы, правильно выбрать и поменять осветительные приборы без обращения на СТО.
Чтобы пошагово подсоединить ПТФ или заменить лампочки на них, следует придерживаться определённой схемы действий. Сначала необходимо подготовить следующие инструменты, оборудование и комплектующие:
- Набор новых блестящихпротивотуманок, каталожный номер которых соответствует указанному производителем;
- Подрулевой переключатель;
- Крестовая отвёртка и ключ Торкс на 20;
- Рамки (кронштейны и накладки);
- Жгут.
Переключатель под рулевой колонкой предусмотрительно установлен производителем.
Установка противотуманных фар проходит в несколько стадий:
- Подготовка места для вставки ПТФ. В определённых частях бампера делается врезка с помощью коронок или обычного ножа. Диаметр отверстия — 9 см;
- Для выполнения дальнейших действий по установке следует обязательно снимать бампер, для чего необходимо открутить 9 креплений (винтов Торкс) специальной отвёрткой;
- При помощи кронштейнов и креплений установить фары;
- Последний этап — подключение. Выполняется путём соединения с габаритами или задними туманками, либо подключением через жгут проводов.
После окончания установки следует проверить работоспособность ПТФ, и при необходимости выполнить регулировку.
Для замены ламп в ПТФ нужно подготовить новый элемент (led будет эффективнее освещать в тумане). Далее с аккумулятора откидывается масса, а со стороны, где проводится замена, снимается защитный щиток. После следует нажать фиксатор-зажим проводов, снять с лампы разъем, выкрутить её против часовой стрелки и заменить.
Внимание! Не всегда негорящие противотуманные фары свидетельствуют о перегорании лампочки, иногда причина кроется в залипании реле, расположенном в монтажном блоке.
Регулировка фар рено логан
Теперь разберем, как отрегулировать свет в гараже или в любом месте, где есть стена или глухой забор. Для работы понадобится крестообразная отвертка и ключ шестигранник №5.
Проверка и регулировка фар Рено Логан проводится на снаряженном автомобиле с полным баком бензина, с запасным колесом, с полновесным набором инструментов в багажнике. Последовательность действий такая:
Схема регулировки фар
-
Проверяется, и в случае нужды доводится да нормального уровня давление в колесах.
Сейчас читают: Цилиндропоршневая пара. Лекция. Другое. 2014-02-01
Проверяем давления в шинах
Заключение
Найдите время хотя бы раз в год, чтобы проверить корректность головного света своего Рено Логан. Регулировка фар – это несложная процедура, выполняется своими руками и обеспечивает нормальное освещение дороги. А от этого зависит комфорт управления и безопасность движения . Вы должны быть уверены, что ни одно препятствие на дороге ночью не останется незамеченным из-за кривого света фар ! Также для профилактики лобовых «наездов» позаботьтесь о том, чтобы Ваш Рено не слепил встречных водителей.
Видео
Регулировка фар логана 1 и 2 своими руками
Регулировка фар Рено Логан своими руками возможна при наличии определенной сноровки и достаточного опыта. После экстренных, плановых обслуживаний в разы снижаются риски ДТП, повышается комфортность управления автомобилем. При возникновении сложностей с самостоятельными настройками следует обратиться на СТО. Схем проведения работ существует несколько, оптимальную каждый водитель выбирает для себя сам.
Когда нужна регулировка фар на renault logan
- недавние доработки подвесочной автомобильной части;
- аварии, деформации кузова и других частей;
- монтаж шин, дисков вместо стандартного комплекта;
- установка новых фар, ламп.
Работы с фарами Рено Логан не сложные, их любой водитель выполнит сам.
Корректировки фар на Рено Логан нужно время от времени делать всем
Что нужно для настройки фар на рено логан
Регулировки фар Рено Логан по видео выполнять проще, но обычную инструкцию использовать тоже можно. Заранее готовят стандартный набор инструмента, мелки, фломастеры, линейку. Если планируется выполнение работ в аварийных условиях, используют дорожный знак остановки и домкрат. Если для регулировки фар Рено Логан нужен корректор, его предварительно настраивают.
Яркий, правильно настроенный свет фар отвечает за безаварийную езду
Подготовка к регулировке фар на рено логан
Регулировка фар Renault Logan позволит провести основные манипуляции в минимальные сроки на требуемом уровне. Применять корректор, или нет, каждый водитель решает сам. Механизмы для корректировок применяют разные, нужно учитывать текущие настройки, характер направления светового пучка.
- Правильную постановку кузовной части, анализ давления внутри системы, сопоставление значений с оптимальными.
- Удаление загрязнений с рабочих поверхностей оптики – водой либо химическим растворителем.
- Смачивание рабочих винтов особым составом, снижение степени фиксации крепежей, тестирование надежности, качества установки оптики.
- Проверка давления внутри шин. Машину нужно будет сначала выставить на ровной площадке.
Так можно отрегулировать угол наклона светового пучка
Схема регулировки фар на рено логан
Для правильного поднятия фар сначала делают разметку. Когда схема будет окончательно готова, мастер становится ближе к перекрытию на пару метров. Расстояния, если это необходимо, аккуратно исправляют. Отметки расставляют по центральным частям авто, обязательно отмечают оси на оптике, указывают удаленность от покрытия дороги до фары. Посредине оптического прибора указывают удаленность до центра средней части автомобиля, вниз оставляют небольшой интервал.
По мере завершения работ по обслуживанию машину отгоняют от стены с нанесенной разметкой на 7 м. Отметки в центральных точках оптики соединяют, используя ровную прямую линию. Ее можно дополнять вертикальными отрезками. В итоге нужно будет сделать остальные настройки и опять все проверить.
Проблема плохого света может крыться в датчике стоп-сигнала, его нужно будет проверить
Способы регулировки фар на рено логан
Доступные схемы настройки оптики:
- на специальном аппарате;
- вручную в гаражных условиях, на улице;
- на специальном стенде (обычно его используют автомастерские).
Направления настроек – вертикаль либо горизонталь. В гараже манипуляции проводят вручную, на СТО применяют стенды. В обзоре речь идет о ручных регулировках.
Как регулировать фары на гранте по горизонтали
В данном случае применяют корректировки поперечного типа. Отверстия делают около расположенной в продольном направлении осевых частей авто. При вращении колес регулировочного винта настраивают высоту пучка света.
Лучше всего качество света оценивать в темноте
Верх зоны пятна должен с линией-дублем совпадать максимально точно (эта линия идет на экране). Излом сопоставляют вместе с вертикалью по центру. Аналогично корректируют вторую фару.
Как отрегулировать фары на гранте по вертикали
В целях доработки потока фар, измерения расстояния от трассы до центральных участков оптики проводят через экран предельно ровную линию. Затем оставляют отступ, рисуют еще одну черту. Дополнительные настройки – создание вертикальных полос, которые будут смотреть на прожекторные центральные части и быть вытянутыми в одну линию.
Тюнинг Рено Логан можно делать без помощи мастеров
Как отрегулировать фары на рено логан вручную
Стандартные схемы регулировок использовать правильнее всего. Посмотреть их можно в инструкции по эксплуатации.
Как отрегулировать на логане фары ближнего света
Световой пучок выполняют так, чтобы он не препятствовал нормальным регулировкам. Для начала нужно выставить углы – в идеале их накладывают поверх стеновой разметки. Другие схемы применять тоже можно. Винты с тыла фар всегда нужно тщательно закручивать.
Настраивают оптические приборы поочередно. Любой из источников прикрывают, пока делают регулировки второго. Потом закрывают дежурную фару, ожидающую очереди. Для этого используют пластик либо картон.
Так выглядят линзы фары Рено Логан
Как отрегулировать на логане фары дальнего света
Дальний и ближний свет настраивают отдельно. Сначала создают разметку или сетку. Стены очищают, затирают, линии наносят таким образом, чтобы их было нормально видно. Порядок остальных действий:
- Машину загоняют на достаточно ровную площадку.
- Чтобы закрепить рабочие точки, делают основные настройки, потом все линии соединяют в одну, расположенную ниже первоначальных на 10 см (ориентировочно).
- После машину отгоняют обратно, регулятор фиксируют на нуле.
Сейчас читают: Рено логан комплектация двигателями
Пучок света по верхней и нижней границам выполняет роль предельных уровней.
Как отрегулировать противотуманные фары на рено логан
До старта корректировки противотуманных фар Рено Логан тестируют крепежные болты, обязательно ослабляют зажим. Потом начинают совершать вращения оптических приборов по разным направлениям до того момента, пока не выйдет заданный угол. Затем:
- Автомобиль выставляют от главной вертикальной оси на удалении 6 м (можно использовать любую ровную стену). Ось на зону разметки должна смотреть перпендикулярно.
- Замерить внутриколесное давление – оно должно быть средним. Потом вернуться обратно и выполнить качение кузова сбоку.
- Проверить удаленность основания площадки до центральных частей фар Рено Логан.
- Сделать разметку линии сета, учесть уровень выполненных ранее замеров.
- Выставить вертикально расположенные линии, нанести центры точек на оптические приборы ближнего света.
- Включить первый по счету тумблер после выключения противотуманной оптики.
- Устранить ограничитель светового пучка наверху, смягчить нижние линии на 10 см вниз. Закрепить оптику параллельно продольно идущей части.
Между световыми потоками от фар оставить интервал не более метра. На стенах выполнить линейные разметки, которые разделят авто на пару ровных частей. Внизу нарисовать еще одну полосу – она должна быть ниже первой. В конце замеряют расстояния до фары, оси основной лампы.
Нужно следить за чистотой фар, регулярно удалять загрязнения водой или растворителем (они тоже ухудшают видимость)
Полезные советы
Корректор в ходе настроек применяют для упрощения выполнения работ. Основной, противотуманный свет регулируют по единой схеме. Дополнительно нужно изучить последовательность действий, не забывать о плановых сверках.
Фары до настроек выдвигают, тщательно осматривают на предмет неисправностей
Без нанесения стеновой разметки выполнить работы на высоком уровне практически невозможно. Схему нужно делать максимально точной, для нанесения используют мелки либо фломастеры.
Заключение
Регулировка фар Рено Логан своими руками возможна по инструкции (обычной или видео). Чтобы достичь требуемых результатов, операции выполняют строго по схеме. При наличии сомнений в способности правильно произвести операции сразу обращаются к мастеру. Стеновые разметки делать рекомендовано в любом случае, по ним легко проверять корректность направлений пучков света. Также удобно использовать регулировочные винтовые детали. До начала обслуживания автомобиль обязательно загоняют на ровную площадку.
Ремонт renault logan : замена корректора света фар
- Руководства по ремонту
- Renault Logan 2004-2020
- Замена корректора света фар
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Корректор правой фары необходимо поворачивать против часовой стрелки.
5. Установите детали в порядке, обратном снятию, и проверьте правильность регулировки света фар (см. «Регулировка света фар» ).
Раздел 1. Устройство автомобиля
Общие сведения об автомобиле Паспортные данные автомобиля Ключи автомобиля Органы управления Отопление (кондиционирование) и вентиляция салона Двери Ремни безопасности Сиденья Зеркала заднего вида Освещение салона Капот Рычаг управления коробкой передач
Раздел 2. Рекомендации по эксплуатации
Правила техники безопасности и рекомендации Что нужно иметь в автомобиле Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду
Раздел 3. Неисправности в пути
Двигатель не заводится Неисправности системы впрыска топлива Пропал холостой ход Перебои в работе двигателя Автомобиль движется рывками Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Пуск двигателя от внешних источников тока Неисправности электрооборудования Появились посторонние стуки Проблемы с тормозами Прокол колеса
Раздел 4. Техническое обслуживание
Общие положения Ежедневное обслуживание (ЕО) Первое техническое обслуживание (ТО-1) Второе техническое обслуживание (ТО-2)
Раздел 5. Двигатель
Особенности конструкции Снятие и установка брызговиков и защиты картера двигателя Замена опор подвески силового агрегата Установка поршня первого цилиндра в положение ВМТ такта сжатия Замена и регулировка натяжения ремня, замена натяжного ролика привода газо-распределительного механизма Регулировка зазоров в приводе клапанов Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Головка блока цилиндров Снятие и установка двигателя Система смазки двигателя Система охлаждения двигателя Система выпуска отработавших газов Система питания
Раздел 6. Трансмиссия
Сцепление Коробка передач Приводы передних колес
Раздел 7. Ходовая часть
Передняя подвеска Задняя подвеска Проверка и регулировка углов установки колес
Раздел 8. Рулевое управление
Особенности конструкции Возможные неисправности рулевого управления без гидроусилителя, их причины и способы устранения Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм
Раздел 9. Тормозная система
Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка и регулировка педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Регулятор тормозных сил в гидроприводе задних тормозов Замена шлангов и трубопроводов гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз
Раздел 10. Электрооборудование
Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель (замок) зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Очиститель ветрового стекла Снятие и установка омывателя ветрового стекла Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя Электрообогрев заднего стекла Снятие и установка патрона прикуривателя Комбинация приборов Иммобилизатор Выключатели панели приборов Автомобильная аудиосистема Замена датчиков и выключателей
Раздел 11. Кузов
Особенности конструкции Возможные неисправности кузова, их причины и способы устранения Снятие и установка бамперов Снятие и установка облицовки радиатора Снятие и установка брызговиков колес и подкрылков Снятие и установка переднего крыла Капот Снятие и установка решетки короба воздухопритока Двери Крышка багажника Снятие и установка крышки люка наливной трубы топливного бака Сиденья Снятие и установка облицовки тоннеля пола Система пассивной безопасности (SRS) Зеркала заднего вида Панель приборов Отопитель и кондиционер Арматура салона Снятие и установка облицовок салона Снятие и установка обивки багажника Замена неподвижного остекления кузова Уход за кузовом
Раздел 12. Колеса и шины
Технические характеристики Маркировка колесных дисков Маркировка шин Замена колес Обкатка шин Хранение шин Балансировка колес Цепи противоскольжения Запасное колесо Проверка давления в шинах Проверка профиля шин Проверка вентиля Проверка радиального и бокового биения дисков
Раздел 13. Покупка запасных частей
Моторное масло Пластичные смазки Охлаждающие жидкости Тормозная жидкость Топливный фильтр тонкой очистки Воздушный фильтр Масляный фильтр системы смазки двигателя Свечи зажигания
Раздел 14. Поездка на СТО
Раздел 15. Зимняя эксплуатация автомобиля
Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы
Раздел 16. Подготовка к техосмотру
Рекомендации Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств
Раздел 17. Советы начинающему автомеханику
Техника безопасности при проведении ремонтных работ Инструменты Перед началом работы Восстановление резьбовых соединений Советы по кузовному ремонту
Приложения
Приложение 1. Моменты затяжки ответственных резьбовых соединений, H·м Приложение 2. Лампы, применяемые на автомобиле Приложение 3. Свечи зажигания, применяемые на автомобиле Приложение 4. Давление воздуха в шинах
Сейчас читают: Stop the vehicle: перевод на русский, синонимы, антонимы, произношение, примеры предложений, транскрипция, значение, словосочетания
Схемы электрооборудования
Схема 1. Цепь зарядки аккумуляторной батареи: 1 – стартер; 2 – генератор; 3 – разъем электропроводки моторного отсека/салона (моноблок); 4 – комбинация приборов Схема 2. Топливный насос и датчик уровня топлива: 1 – комбинация приборов; 2 – разъем электропроводки моторного отсека/салона (моноблок); 3 – разъем электропроводки панели приборов/левой задней части кузова; 4 – топливный насос и датчик уровня топлива; 5 Схема 3. Система управления двигателем: 1 – блок предохранителей 597В в моторном отсеке (см. рис. 10.2а и 10.2б); 2 – блок реле 784 в моторном отсеке, реле 700 (см. рис. 10.2а и 10.2б); 3 – форсунка 1-го цилиндра; 4 – блок предохранителей в салоне (см. ри Схема 4. Система пуска двигателя: 1 – аккумуляторная батарея; 2 – стартер; 3 – разъем электропроводки моторного отсека/салона (моноблок); 4 – выключатель (замок) зажигания Схема 5. Указатели поворота и аварийная сигнализация: 1 – коммутационный блок салона; 2 – разъем электропроводки приборной панели/левой задней части кузова; 3 – правый задний фонарь; 4 – правый передний указатель поворота; 5 – правый повторитель указателя Схема 6. Габаритный свет: 1 – блок предохранителей в салоне (см. рис. 10.1); 2 – разъем электропроводки панели приборов/левой задней части кузова; 3 – габаритный свет левой передней фары; 4 – левый задний фонарь; 5 – фонарь освещения номерного знака; 6 – Схема 7. Дальний свет: 1 – блок предохранителей 597А в моторном отсеке (см. рис. 10.2а и 10.2б); 2 – рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 – блок предохранителей в салоне (см. рис. 10.1); 4 Схема 8. Электрообогрев заднего стекла: 1 – блок предохранителей в салоне (см. рис. 10.1); 2 – комбинация приборов; 3 – электрообогрев заднего стекла; 4 – разъем электропроводки панели приборов/левой задней части кузова; 5 – выключатель электрообогрева за Схема 9. Электровентилятор системы отопления и вентиляции салона: 1 – блок предохранителей в салоне (см. рис. 10.1); 2 – реле 233 (см. рис. 10.2а и 10.2б); 3 – разъем проводки электровентилятора системы охлаждения/панели приборов; 4 – электровентилятор си Схема 10. Передние противотуманные фары: 1 – комбинация приборов; 2 – рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 – блок предохранителей в салоне (см. рис. 10.1); 4 – блок реле 299 в моторном отсе Схема 11. Электропривод зеркал: 1 – блок предохранителей в салоне (см. рис. 10.1); 2 – блок управления наружными зеркалами заднего вида; 3 – электропривод левого наружного зеркала заднего вида с обогревом; 4 – электропривод правого наружного зеркала задне Схема 12. Ближний свет: 1 – блок предохранителей 597А в моторном отсеке (см. рис. 10.2а и 10.2б); 2 – рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 – блок предохранителей в салоне (см. рис. 10.1); 4 Схема 13. Электростеклоподъемники передних дверей: 1 – выключатель электростеклоподъемников передней пассажирской двери; 2 – электродвигатель стеклоподъемника передней пассажирской двери; 3 – электродвигатель стеклоподъемника двери водителя; 4 – блок пред Схема 14. Электровентилятор системы отопления (кондиционирования) и вентиляции салона: 1 – блок предохранителей в салоне (см. рис. 10.1); 2 – реле 233 (см. рис. 10.2а и 10.2б); 3 – разъем электропроводки моторного отсека/салона (моноблок); 4 – электровент Схема 15. Звуковой сигнал: 1 – рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 2 – блок предохранителей в салоне (см. рис. 10.1); 3 – звуковой сигнал; 4 – блок предохранителей 597А в моторном отсеке (см Схема 16. Система центральной блокировки замков: 1 – коммутационный блок салона; 2 – разъем электропроводки панели приборов/левой задней части кузова; 3 – электропривод замка правой задней двери; 4 – электропривод замка левой задней двери; 5 – электроприв Схема 17. Система управления ABS: 1 – блок предохранителей в салоне (см. рис. 10.1); 2 – блок предохранителей 597С в моторном отсеке (см. рис. 10.2а и 10.2б); 3 – ЭБУ ABS; 4 – разъем электропроводки панели приборов/левой задней части кузова; 5 – датчик ск Схема 18. Очиститель и омыватель ветрового стекла, омыватель фар: 1 – насос омывателя ветрового стекла; 2 – комбинация приборов; 3 – коммутационный блок салона; 4 – электродвигатель очистителя ветрового стекла; 5 – рычаг переключателя очистителя и омывате Схема 19. Плафон освещения салона: 1 – коммутационный блок салона; 2 – разъем электропроводки панели приборов/левой задней части кузова; 3 – плафон освещения салона; 4 – концевой выключатель двери водителя; 5 – концевой выключатель правой передней двери; Схема 20. Подключение динамиков акустической системы: 1 – автомагнитола; 2 – разъем электропроводки моторного отсека/салона (моноблок); 3 – блок предохранителей в салоне (см. рис. 10.1); 4 – прикуриватель; 5 – датчик скорости автомобиля; 6 – правый передн Схема 21. Задний противотуманный фонарь: 1 – блок предохранителей 597А в моторном отсеке (см. рис. 10.2а и 10.2б); 2 – рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 – блок предохранителей в салоне (
Стабилизация по высоте собственными руками
Этот процесс имеет несколько особенностей, на которые стоит обратить внимание:
- После мытья следующим обязательным требованием является нормализация давления шин и регулировка подвески автомобиля Renault Logan 2 поколения.
- Также обязательным условием является установка транспортного средства на ровную горизонтальную поверхность, которая перпендикулярна ровной стене. Устанавливать Рено Логан следует на расстоянии 3-х метров от стены.
- Если процедура выполняется без помощи посторонних лиц, то на водительское кресло стоит поместить груз весом в 80 килограмм. На самой стене необходимо начертить экран. Его параметры приведены на изображении.
- Переключите регулятор света огней на значение, которое отвечает нагрузке автотранспорта с водителем.
- Включите ближний свет.
- Откройте капот и проведите стабилизацию каждого элемента в отдельности. Требуется сделать так, чтобы положение огня находилось по центру экрана, по вертикали.
После стабилизации ближнего света следует отрегулировать и дальний свет (при необходимости).
Если лампа высокого качества двухнитевая, то после первого этапа регулирования ближнего света дополнительные процедуры не требуются. А что касается лампы низкого качества, то показатели могут расходиться, поэтому автовладельцам рекомендуется приобретать фары высокого качества. Многие автолюбители предпочитают приобретать ксеноновые огни. Их стабилизация схожа с регулировкой двухнитевой лампы.
Процедура регулировки света огней по горизонтали считается обычной манипуляцией, которую сможет совершить каждый владелец Рено Логан второго поколения. Однако если водитель не уверен в своих силах, стоит обратиться в сервис технического обслуживания.
Установка противотуманных фар Рено Логан
Безопасность дорожного движения зависит от многих факторов. В условиях плохой видимости нарушается обзорность, которая влияет на оценку автовладельцем текущей дорожной ситуации. Большую роль в условиях ограниченной видимости на дороге играют ПТФ (противотуманные фары).
Автомобиль Renault Logan, представленный на мировом и отечественном рынках транспортных средств с 2004 года (c 2005–2006 — в нашей стране), имеет несколько модификаций. В зависимости от поколения (первое — 2004–2009 года, рестайлинг 2009–2022, второй выпуск — 2022–2022 года), варьируется и модель предлагаемых для авто противотуманок.
Регулировка фар рено логан своими руками
Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).
Вам потребуется отвертка с крестообразным лезвием.
1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.
2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.
3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.
4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.
5. Включите ближний свет.
6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.
7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.
Рис. 4.10. Регулировка света фар.
На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.
8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.
9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.
Вращение регулировочных винтов для наглядности показано на снятой фаре.
Винт регулировки по вертикали, помимо отвертки, можно вращать и ключом «на 10».
10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.
Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.
Renault Logan (Рено Логан) ремонт и обслуживание
Проверяйте и регулируйте свет фар на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).
4.3. Регулировка света фар
1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.
2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.3. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.
3. Измерьте на вашем автомобиле высоту центров фар до пола. Это будет расстояние h на экране.
4. Установите регулятор корректора света фар (если он установлен) на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.
5. Включите ближний свет.
6. Направление светового пятна рекомендуется регулировать для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.
7. Откройте капот и, вращая регулировочный винт, отрегулируйте положение на экране светового пятна для каждой фары по горизонтали (на фото аккумуляторная батарея для наглядности снята).
8. . и по вертикали, если расположение световых пятен не соответствует рисунку.
9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.3), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
Проверяйте и регулируйте свет фар на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).
4.3. Регулировка света фар
1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.
2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.3. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.
3. Измерьте на вашем автомобиле высоту центров фар до пола. Это будет расстояние h на экране.
4. Установите регулятор корректора света фар (если он установлен) на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.
Читайте также: Ремонт насос форсунок scania hpi
5. Включите ближний свет.
6. Направление светового пятна рекомендуется регулировать для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.
7. Откройте капот и, вращая регулировочный винт, отрегулируйте положение на экране светового пятна для каждой фары по горизонтали (на фото аккумуляторная батарея для наглядности снята).
8. . и по вертикали, если расположение световых пятен не соответствует рисунку.
9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.3), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
Как Отрегулировать Фары На Рено Логан Видео
Установка противотуманных фар Рено Логан
Безопасность дорожного движения зависит от многих факторов. В условиях плохой видимости нарушается обзорность, которая влияет на оценку автовладельцем текущей дорожной ситуации. Большую роль в условиях ограниченной видимости на дороге играют ПТФ (противотуманные фары). Согласно существующему ГОСТу регламентируется цвет элементов, особенности эксплуатации и установки. При неисправности своевременно должна выполняться замена лампочки противотуманки.
Автомобиль Renault Logan, представленный на мировом и отечественном рынках транспортных средств с 2004 года (c 2005–2006 — в нашей стране), имеет несколько модификаций. В зависимости от поколения (первое — 2004–2009 года, рестайлинг 2009–2015, второй выпуск — 2014–2017 года), варьируется и модель предлагаемых для авто противотуманок.
Функции и особенности противотуманок
Каждая противотуманная фара выполняет важную функцию — обеспечивает эффективное передвижение транспорта в условиях ограниченной видимости на дороге. Кроме того, включать лампы туманки можно и в других ситуациях: вместо ходовых огней дневного освещения и в качестве ближнего света.
Устанавливать и подключать новые противотуманки на Рено Логан в независимости от года выпуска (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016) и модели кузова (седан, универсал), можно своими руками, если знать правильный порядок действий, и какими элементами следует заменять нерабочие лампочки.
Среди водителей бытует мнение, что противотуманные фары должны иметь только жёлтые стекла или специальные светофильтры. Однако, правила дорожного движения регламентируют их цвет, который в зависимости от предпочтений водителя может быть жёлтым или белого. Главную роль в обеспечении видимости лампочек туманной системы играет не сам цвет, а правильное распространение его потока.
Когда световой элемент загорается, низко над поверхностью полотна дороги образуется широкий по вертикали и узкий по горизонтали поток, направленный вдоль плоскости земли. Подсвечивание тумана происходит как бы снизу. При этом свет направлен непосредственно на дорогу, а не на туман.
За счёт того, что жёлтый и белый цвета обладают максимальным показателем световой энергии, происходит оптимальное распределение потока в условиях плохой видимости.
Правила выбора
На Логан можно самостоятельно поставить противотуманные фары, если они не входят в состав комплектации при покупке авто. Монтаж выполняется в специальные штатные отверстия, а при отсутствии необходимости в таком освещении на их место ставят заглушку.
Перед тем, как выполнять замену, следует убедиться, что размеры новой лампы, габариты рамки и фаза совпадают по конструкции и комплектации с нерабочими элементами: в зависимости от года выпуска параметры могут быть разными.
РЕНО ЛОГАН фары
Рено Логан2 доработка корректора фар.
Рубрика “Заводи, поехали”: регулировка фар
За это у меня 500р пару лет назад в сервисе взяли.
Внимание! Подключение фазы 1 выполнялось на Рено Логан первого поколения до 2008 года, а со второй половины 2008 года была установка фазы 2.
Согласно рекомендациям производителя, на Логаны стоит устанавливать следующие противотуманки:
- Передние противотуманки для моделей до 2010 года выпуска — лампы типа H11, мощностью 55 Вт;
- После 2010 — psx24w, rn099b (каталожные артикулы 262920539R;12276C1), мощностью 24 Вт;
- Задний противотуманный фонарь — P21W, мощностью 24 Вт.
Ассортимент ламп представлен дорогими (philips, bosch, Валео), бюджетными (asam) и отечественными осветительными приборами (Освар).
Также можно подключать и галогенные лампы с типом цоколя H4, например, Бош.
Как правило, стоимость зависит от производителя, и выбирать, за какую цену купить противотуманки, решает каждый владелец в индивидуальном порядке.
Среди распространённых типов ламп, которые можно подсоединить на Рено Логан первого и второго поколения, выделяют три основные разновидности:
- Светодиодные лампы. Самый экономный вариант: светодиод, входящий в конструкцию, потребляет малое количество энергии, при этом обеспечивает достаточную мощность и не сильно нагревает сами фары;
- Ксеноновые осветительные элементы. Уровень их освещения максимально приближается к интенсивности солнечного света, при этом они обладают высоким КПД и низким уровнем потребления энергии;
- Галогеновые лампы. При хороших эксплуатационных показателях такие приборы сравнительно недорого стоят.
Читайте также: Самые дешевые новые авто
Особенности замены
В сети можно найти видео по установке противотуманных фар на различные комплектации и поколения Рено Логан, с отзывами и комментариями реальных владельцев. Они помогут самостоятельно снять нерабочие элементы, правильно выбрать и поменять осветительные приборы без обращения на СТО.
Чтобы пошагово подсоединить ПТФ или заменить лампочки на них, следует придерживаться определённой схемы действий. Сначала необходимо подготовить следующие инструменты, оборудование и комплектующие:
- Набор новых блестящихпротивотуманок, каталожный номер которых соответствует указанному производителем;
- Подрулевой переключатель;
- Крестовая отвёртка и ключ Торкс на 20;
- Рамки (кронштейны и накладки);
- Жгут.
Переключатель под рулевой колонкой предусмотрительно установлен производителем.
Установка противотуманных фар проходит в несколько стадий:
- Подготовка места для вставки ПТФ. В определённых частях бампера делается врезка с помощью коронок или обычного ножа. Диаметр отверстия — 9 см;
- Для выполнения дальнейших действий по установке следует обязательно снимать бампер, для чего необходимо открутить 9 креплений (винтов Торкс) специальной отвёрткой;
- При помощи кронштейнов и креплений установить фары;
- Последний этап — подключение. Выполняется путём соединения с габаритами или задними туманками, либо подключением через жгут проводов.
После окончания установки следует проверить работоспособность ПТФ, и при необходимости выполнить регулировку.
Для замены ламп в ПТФ нужно подготовить новый элемент (led будет эффективнее освещать в тумане). Далее с аккумулятора откидывается масса, а со стороны, где проводится замена, снимается защитный щиток. После следует нажать фиксатор-зажим проводов, снять с лампы разъем, выкрутить её против часовой стрелки и заменить.
Внимание! Не всегда негорящие противотуманные фары свидетельствуют о перегорании лампочки, иногда причина кроется в залипании реле, расположенном в монтажном блоке.
Заключение
Для лучшего эффекта работы и освещения дороги в условиях туманной погоды нужно следить за состоянием фар, при необходимости полировать и очищать от грязи и пыли, чтобы они могли качественно выполнять свои функции. Исправная работа противотуманной системы поможет предотвратить аварийную ситуацию и вовремя подскажет водителю, когда нажать на тормоз.
Как Отрегулировать Фары На Логане
Машина Рено Логан регулировка фар
На Рено Логан Также требуется регулировка фар, как и у других автомобилей всех марок. Как настроить свет на Renault Logan Club | Настроить огни не только позволяют ездить в комфортных условиях, но и не мешать встречному движению с яркостью ксенона. Более того, засорение светом может стать серьезным условием несчастного случая, что не будет иметь очень приятных последствий.
Как регулируется угол света
В некоторых случаях водители могут не сразу понять, почему другие участники дорожного движения слышат или мигают. Как только они поймут, им нужно отрегулировать фары Рено Логан. Нерегулируемый или слишком яркий огни Базовое освещение всегда мешает встречному движению. Поэтому, прежде чем приступать к настройке ксенона или настройке фар, водители должны ознакомиться с положениями закона, а именно:
- какой уровень яркости приемлем на дороге;
- каким должно быть направление световых лучей.
Регулировка фар Logan возможна только после того, как водитель удовлетворен нормальным давлением воздуха в шинах и правильно отрегулированной подвеской. Замена стекол фар на ВАЗ-2114: фото и видео как их снять. Только приведя эти индикаторы в нормальное состояние, вы можете начать регулировать угол света, необходимый для замены фар Рено Логан или регулировка фар.
Затем автомобиль должен быть установлен на ровной вертикальной поверхности, после чего фары настраиваются на сам Renault Logan. Отметьте экран на стене как для каждой регулируемой фары. Во время этих операций топливный бак должен быть полностью заполнен.
В зависимости от того, предпочитает ли владелец автомобиля путешествовать в одиночку или с пассажиром, лучше, если помощник сидит на стороне водителя или пассажира. Вопрос 2009-12-11 19:57:32 как отрегулировать фары с помощью консилера на Daewoo Nexia Вопрос 2010-01-15 21:38:12. Как только оптика готова к регулировке освещенности, вы можете начать тестирование освещенности.
You may also like
Фары рено логан
Renault Logan2 редакция корректора фара.
заглавие “Начнем, пойдем”: регулировка фар
За это я взял 500р пару лет назад за сервис.
Как установить фару и регулировать его свет сам по себе
Известно, что на заводе устанавливаются галогенные фары, которые часто не освещают проезжую часть ночное время. Именно по этой причине некоторые люди предпочитают ксенон. Его свет характеризуется появлением электрического разряда между электродами, поэтому его также называют «газовым разрядом».
Отличительной особенностью ксенона является отсутствие вольфрамовых спиралей. »Видеогалерея» Рок-рок »Cilia на Nissan Tiida (russ-artel.ru), снятие фар на видео о Nissan Tiida, как теперь снять бампер с ресниц Nissan Tiida на фарах и ваш автомобиль будет. Как правило, стоимость зависит от того, сможете ли вы заказать такие светильники на аукционе. Тем не менее, он также известен как сложное устройство. Отрегулировать фары на Nexia очень сильно И как отрегулировать фары на n-150 кто угодно. Поэтому для многих сервисных станций регулировка фар связана с большими затратами на работу.
Читайте также: Kia cerato комплектации и цены
Однако владелец автомобиля может заменить его самостоятельно огни. Чтобы замена выполнялась максимально эффективно, лицо, заменяющее фары, должно иметь под рукой:
- расширение;
- Головка раструба диаметром 10 мм.
Сначала снимается блок-фара, начало которой можно получить, отсоединив провод с отрицательным знаком от клеммы аккумулятора. Затем, используя предварительно подготовленные инструменты, необходимо снять бампер с защитной крышкой, выкрутить регулировочный трос, немного ослабить болты блока —огни, осторожно поверните его вбок, согните фиксирующее устройство и снимите его крышку. Затем нужно отключить колодки и снять блок фар самого.
Затем замена выполняется. Для этого, не касаясь лампочки, поверните защелку, снимите старую лампу, установите новую и верните снятую фару. Затем необходимо аккуратно прикрутить бампер, закрепить трос и вернуть защитную крышку в исходное положение.
Регулировка света фар (Страница 3 из 3)
Страницы Назад 1 2 3
Чтобы отправить ответ, вы должны войти или зарегистрироваться
Сообщений с 51 по 69 из 69
51 Ответ от Alex79 2011-09-19 12:13:41
Re: Регулировка света фар
Друзья, помогите советом. На ТО -45, попросил мастера отрегулировать свет фар, свет упал вниз. После осмотра мастер ссобщил что регулировка невозможна, по причине отламывания каких-то пластмассок ина фаре. Ремонту не подлежит, только замена всей фары(двух)
Что это может быть? Развод или правда?
2011-09-19 12:36:38
- Ads
52 Ответ от sLogan 2011-09-19 12:36:38
Re: Регулировка света фар
Развод!
По горизонтали :
По вертикали:
и ещё.. поиск рулит, Гугль круглосуточно.
53 Ответ от Oleg Pili 2012-04-10 09:42:19
Re: Регулировка света фар
Ребята кто регулировал, подскажите где взять размеры регулировочных данных для регулировки света фар для Логана. По мануалу Зарулем не нашел. Может у когото есть? Как бы жигулевские размеры у меня есть, но ведь они старые еще союзовские, может уже другие какие то. Звонил своим официалам (Полтава) стенда нету, не регулируем.
54 Ответ от Mus 2012-04-10 09:52:54 Отредактировано Mus (2012-04-10 09:53:53)
Re: Регулировка света фар
вот что пишет умная книжка
1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.
2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.
3. Измерьте на вашем автомобиле высоту центров фар до пола. Это будет расстояние h на экране.
4. Установите регулятор корректора света фар (если он установлен) на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.
5. Включите ближний свет.
6. Направление светового пятна рекомендуется регулировать для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.
7. Откройте капот и, вращая регулировочный винт, отрегулируйте положение на экране светового пятна для каждой фары по горизонтали (на фото аккумуляторная батарея для наглядности снята).
8. . и по вертикали, если расположение световых пятен не соответствует рисунку.
9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис.), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
55 Ответ от Lavrik 2012-04-10 09:58:27
Re: Регулировка света фар
А что это за оффициалы, у которых нету стенда
56 Ответ от Oleg Pili 2012-04-10 11:02:39
Re: Регулировка света фар
Mus
Благодарю. Скажите если затруднит, с какой книги инфа?
57 Ответ от OKurylyshyn 2012-04-10 11:05:50
- OKurylyshyn
- Координатор у Львові
- Неактивен
- Подробности
Re: Регулировка света фар
Oleg Pili
А не простішше заїхати на будь-яке СТО, яке має стенд і відрегулювати нормально?
Ціна питання в нас 60грн, це 2 головних фари і 2 протитуманки.
