Как заменить дисплей на iphone 7

iPhone 7

Время идет и настал час, когда вышел iPhone 7! С установкой нового процессора А10 смартфон стал еще быстрее, а благодаря новой технологии теплоотвод от процессора еще более более результативным. Объем оперативной памяти теперь целых 2 ГБ, а Retina экран с 3D Touch технологией всё так же открывает множество новых возможностей, однако в отличии от предыдущих моделей, дисплей защищен 2,5D стеклом. Размеры абсолютно одинаковые с iPhone 6 — 138,30×67,12×7,1 мм, а емкость аккумулятора — 3100 mAh.

Пошаговая инструкция

Введение

Используйте это руководство, если новый узел дисплея поставляется с фронтальной камерой, сенсорной панелью и экраном EMI. Если на вашем дисплее замены не указаны вышеуказанные компоненты, вы также должны перенести их на свою новую переднюю панель. В обоих случаях «родная» кнопка Home должна быть перенесена на новый дисплей, чтобы работала функция Touch ID. Открытие iPhone 7 приведет к повреждению водонепроницаемых уплотнений на дисплее. Если вы не замените клейкие уплотнения , ваш телефон будет функционировать нормально, но больше не будет водостойким.

Шаг 1 — Торцевые винты Pentalobe

Перед началом работы разрядите аккумулятор до уровня менее 25%. Отключите iPhone. Удалите два 3,4 мм звездообразных винта на нижнем торце iPhone с помощью отвертки Pentalobe 0.8.

Шаг 2 — Открытие телефона

Нагрев нижний край iPhone, вы смягчите клей, удерживающий дисплей, что облегчит его открытие. Подготовьте iOpener и наложите его на нижний край iPhone примерно на минуту, чтобы смягчить клей под ним. Для этого можно использовать обычный фен.

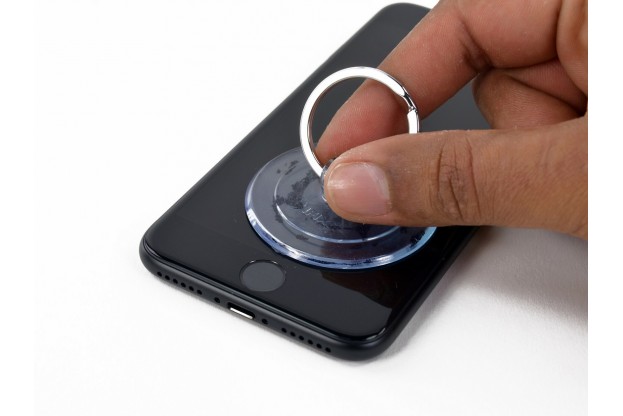

Шаг 3 — Открытие телефона

Установите присоску на экране, немного выше кнопки Home, но так, чтобы присоска не захватывала кнопку. Аккуратно прижмите присоски к корпусу. Убедитесь, что ее чашка плотно прижата к экрану.

Шаг 4 — Открытие телефона

Потяните присоску, чтобы создать небольшой зазор между дисплеем и задней частью корпуса. Удерживающий дисплей водостойкий клей очень прочен, поэтому, чтобы создать зазор, потребуется определенное усилие. Если вам сложно сделать зазор, покачайте экран вверх и вниз, чтобы ослабить клей, и вставить в зазор плоский конец спуджера.

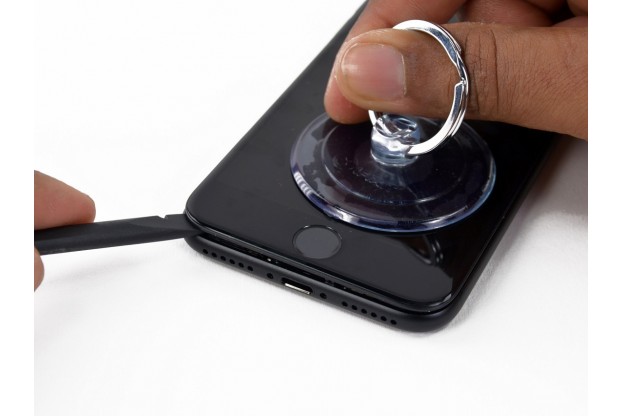

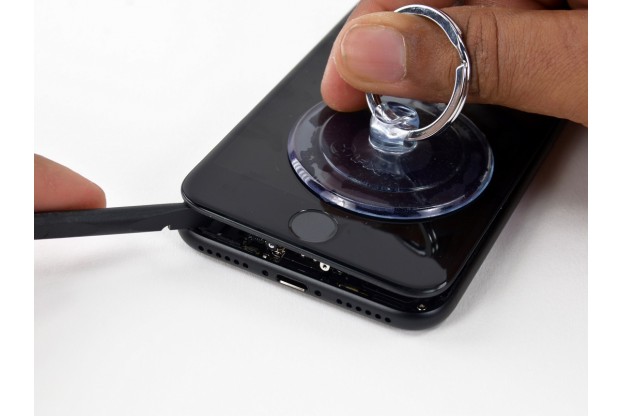

Шаг 5 — Открытие телефона

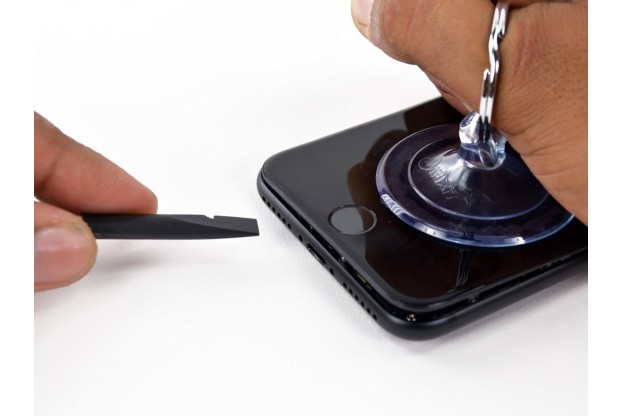

Ведите плоский конец спуджера вдоль нижнего края iPhone. Для расширения зазора между дисплеем и задней частью корпуса поворачивайте спуджер.

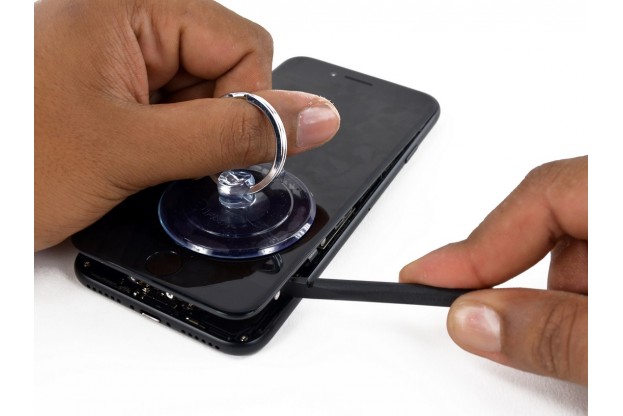

Шаг 6 — Открытие телефона

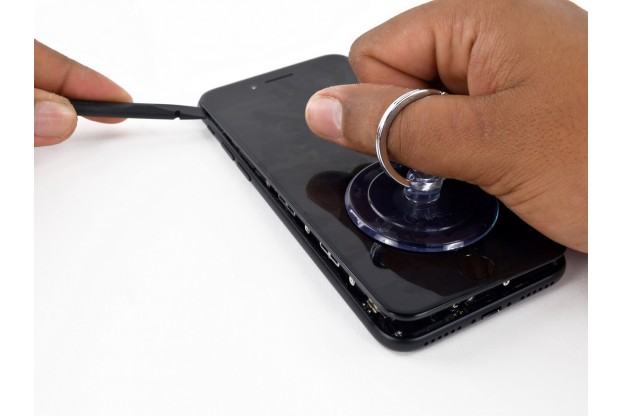

Двигайте спуджер вверх по левой стороне iPhone, начиная с нижнего края по направлению к кнопкам регулировки громкости и отключения звука. Не переходите на верхний край телефона, иначе вы рискуете повредить пластиковые защелки, крепящие дисплей.

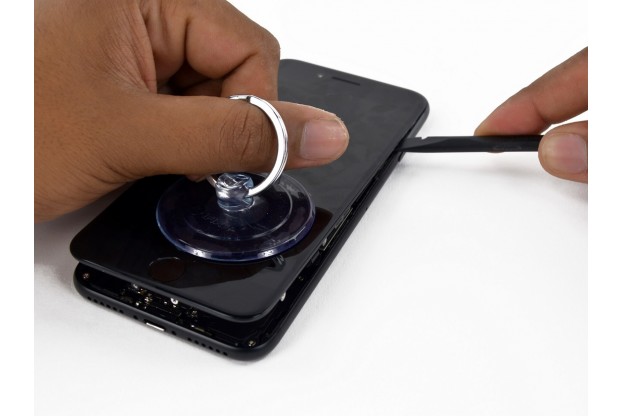

Шаг 7 — Открытие телефона

Вставьте плоский конец спуджера в нижний правый угол устройства. Поверните спуджер на 90° для увеличения зазора между дисплеем и задней частью корпуса. Ведите плоский конец спуджера вверх по правой стороне телефона, чтобы разрушить клеевой слой.

Шаг 8 — Открытие телефона

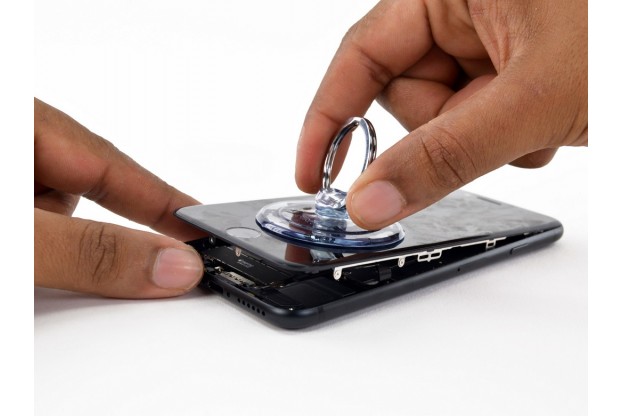

Присоской откройте iPhone, откинув конец передней панели в сборе от задней части корпуса. Не поднимайте дисплей более чем на 10°, так как на правом краю устройства подключены ленточные шлейфы, соединяющие дисплей с материнской платой.

Шаг 9 — Открытие телефона

Потяните вверх маленький наконечник на присоске, чтобы снять ее с передней панели.

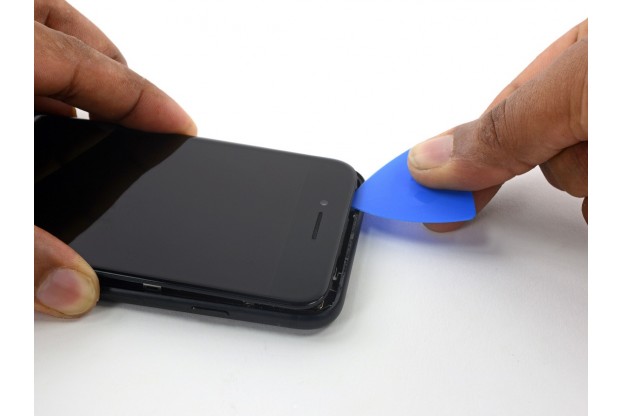

Шаг 10 — Открытие телефона

Вставьте медиатор в верхнюю часть iPhone, между задней частью корпуса и передней панелью, чтобы разрушить оставшийся слой клея, удерживая дисплей на месте. Соблюдайте осторожность, чтобы не повредить пластиковые защелки в верхней части iPhone.

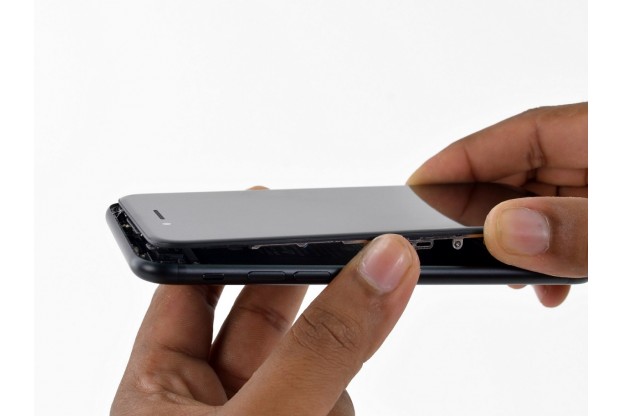

Шаг 11 — Открытие телефона

Потяните дисплей немного от верхнего края телефона, чтобы отсоединить защелки, удерживающие его на задней части корпуса. Откройте iPhone, раскрывая его с левой стороны, как заднюю обложку книги. Не пытайтесь полностью отделить дисплей, так как несколько ленточных шлейфов все еще соединяют его с материнской платой.

Шаг 12 — Открытие телефона

Удалите четыре трехлепестковых винта Tri-point Y000, крепящих основную прижимную планку: • Винт Tri-point 1.2 мм — 3 шт.
• Винт Tri-point 2.4 мм — 1 шт.

Как заменить дисплей iPhone 7 Plus

Необходимые инструменты и отвертки для разборки iPhone 7 Plus:

• Отвертка трехлепестковая (Tri-Wing Y0) — 0,6mm
• Отвертка пятизвездочная (Pentalobe P2) — 0,8мм
• Отвертка крестовая (PH00) — 1.5мм
• Присоска для снятия дисплея
• Пластиковая лопатка
• Пинцет
• Медиатор
• Обычный фен

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone 7 plus

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.

Видео инструкция как заменить экран iPhone 7 Plus

Фото инструкция замена экрана в сборе iPhone 7 Plus

В этой инструкции я покажу вам, как самостоятельно разобрать и заменить неисправный дисплей вашего iPhone 7 Plus. Этот ремонт может помочь, если треснуло стекло, 3D Touch больше не реагирует или ЖК-дисплей стал черным или мигает.

Перед тем, как приступить к ремонту не забудьте выключить телефон.

Для того, чтобы открыть iPhone 7 Plus вам нужна специальная отвертка Pentalobe (PL1). Открутите два отмеченных винтика, которые расположены справа и слева от разъема питания (зеленые — 3.3 мм).

Далее вам нужно отсоединить дисплей. Положите iPhone X на ровную чистую поверхность, чтобы не поцарапать обратную сторону телефона. Для того, чтоб отсоединить переднюю панель, вам понадобится присоска, жесткие пластиковые медиаторы и обычный фен. Если экран вашего телефона сильно потрескавшийся, заклейте его скотчем, прежде чем продолжить.
Помните, что экран хорошо приклеен к раме. С помощью обычного фена прогрейте внешние края дисплея теплым воздухом (примерно до 60 °). Поместите присоску над кнопкой «Домой» или рядом с ней. Потяните за присоску вверх, как бы отрывая дисплей от основной части телефона. В образовавшееся отверстие поместите пластиковый медиатор между металической рамой и дисплеем. Не вставляйте инструмент глубже, чем на 5 мм, чтобы не повредить мелкие детали внутри iPhone. Так как дисплей приклеен по всему периметру телефона, обведите медиатором по кругу. Будьте особенно осторожны возле кнопки «Режим сна и Пробуждение», вы моете повредить гибкий кабель дисплея. Теперь с помощью пластикового медиатора поднимите дисплей и разложите его в сторону, как книгу. Положите дисплей на устойчивый предмет или облокотите, чтобы не натягивать гибкие кабели. При необходимости нагрейте внешние края рамы несколько раз. После открытия ваш iPhone X теряет гарантию защиты от пыли и воды.

Перед началом ремонта отсоедините контакт аккумулятора, чтобы предотвратить короткие замыкания и избежать случайного включения устройства во время ремонта.

Открутите три отмеченных винта Y-типа с помощью отвертки Y-типа (Y000) и снимите пластину кронштейна (голубой — 2.4 мм, розовые — 1.1 мм). Теперь осторожно отсоедините разъем аккумулятора, аккуратно вставив под него пластиковую лопатку.

Используя пластиковую лопатку для отключения дисплея и кабелей кнопки «Домой».

Открутите три отмеченных винта Y-типа с помощью отвертки Y-типа (Y000) и снимите крышку. С помощью пластиковой лопатки, осторожно отсоедините разъем фронтальной камеры FaceTime от материнской платы. Теперь вы можете полностью снять дисплей.

Слуховой динамик находится на задней панели дисплея. Открутите пять отмеченных винтов Phillips с кронштейна, который удерживает слуховой динамик (розовый — 2.7 мм, голубые — 1.7 мм, желтые — 2.1 мм). Обратите внимание, что винты имеют разную длину. Смешивание их может привести к повреждению дисплея во время сборки. Слуховой динамик находится под шлейфом передней камеры. Слегка отогните кабель в сторону, чтобы вы могли снять слуховой динамик.

Снимите набор кабелей и выполните следующие два шага: сначала снимите датчики, осторожно подняв их. Далее вставьте пластиковую лопатку или пинцет под гибкий кабель в том месте, где находится внешний микрофон и отсоедините его. Там он прочно приклеен. Теперь вы можете вынуть комплект кабелей. Используйте фен, чтобы смягчить клей на кабеле FaceTime.

Открутите четыре отмеченных винта Y-типа (розовые — 1.2 мм, голубые — 1.1 мм). Теперь снимите пластину кронштейна. Используйте пластиковую лопатку, чтобы аккуратно отсоединить кабель кнопки «Домой». Осторожно вставьте пинцет под комплект кабелей и ослабьте его. Кабельный комплект обычно приклеен прочно. При необходимости используйте фен, чтобы смягчить клей.

Отсоедините наклейку дисплея дисплея от металлической панели. Теперь открутите пять винтов Y-типа (розовые — 1.1 мм) и один винт Phillips (голубой — 1.7 мм), крепящий металлическую панель. Снимите металлическую панель. Будьте осторожны, чтобы не повредить разъемы на дисплее.

Установка нового дисплея и обратная сборка iPhone 7 Plus

Не все доступные дисплеи имеют одинаковые функции. При необходимости перед установкой нового экрана вам придется извлечь некоторые из следующих частей со старого дисплея: кронштейн фронтальной камеры (отмечен голубым), кронштейн датчика приближения (отмечен желтым), снимите защитную пленку с нового дисплея и снимите прокладки.

Проведите соединительные кабели через отверстие на задней панели. Теперь закрепите заднюю панель с помощью винтов. Не затягивайте винты до тех пор, пока вы правильно не отрегулируете заднюю панель (розовые — 1.1 мм, голубой — 1.7 мм). Используйте наклейку, чтобы снова прикрепить кабель дисплея.

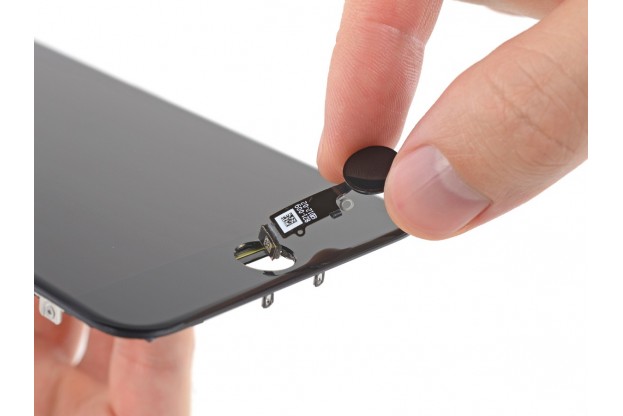

Вставьте кнопку Home через переднее отверстие дисплея. Прижмите гибкий кабель к дисплею и подключите разъем. Присоедините и закрепите пластину кронштейна (розовые — 1.2 мм, голубой — 1.1 мм).

Вставьте кабель фронтальной камеры FaceTime в его исходное положение. Вставьте микрофон. Затем установите датчики в исходное положение. Убедитесь, что датчик приближения расположен правильно, иначе он не будет правильно реагировать.

Поместите слуховой динамик обратно на место под гибкий кабель между фронтальной камерой FaceTime и датчиками. Затем поставьте обратно кронштейн. Теперь закрепите пластину кронштейна с помощью пяти винтов Phillips (желтые — 2.1 мм, голубые — 1.7 мм, розовый — 2.7 мм). Убедитесь, что фронтальная камера находится в центре передней части дисплея, и при необходимости отрегулируйте ее. Никогда не затягивайте винты слишком сильно, иначе они повредят краску на лицевой стороне.

Чтобы убедиться, что новая наклейка на рамку действительно приклеится, уберите все остатки старого клея и грязь. Снимите первую защитную пленку. Аккуратно положите ее на одну сторону и аккуратно надавите. Удалите вторую часть пленки. Обратите внимание на правильную ориентацию наклейки на раму. Углы наклейки отличаются и помогут вам. Даже если вы используете новую рамочную наклейку, водонепроницаемость ваших айфонов может быть не на 100%! На фотографиях показан iPhone 8 Plus, но этап ничем не отличается.

Держите дисплей вертикально на раме и подключите разъем FaceTime к материнской плате. Расположите дисплей на правом краю рамки. Вставьте пластину кронштейна разъема фронтальной камеры FaceTime обратно в iPhone и закрепите его тремя винтами (розовые — 1.0 мм, голубой — 1.3 мм).

Подключите кнопку «Домой» и кабели дисплея к материнской плате.

Подсоедините кабель аккумулятора. Вставьте пластину кронштейна обратно в iPhone и закрепите ее четырьмя винтами Y-типа (розовые — 1.1 мм, голубой — 2.4 мм).

Прикрепите дисплей к правому краю рамки и установите его на iPhone. Сдвиньте дисплей в направлении кнопки режима ожидания, чтобы зацепились защелки. Затем нажмите на дисплей по всей рамке, чтобы зафиксировать его.

Закрутите два винта слева и справа от разъема питания Lightning.

Замена дисплея Iphone 7

Современные iPhone часто получают различной степени повреждения, особенно если телефон с ускорением падает на твердую поверхность. Обычно последствия не заставляют себя ожидать – минимум, разбилось стекло, появились небольшие трещины внешнего стекла, а как максимум – выход из строя дисплейного модуля. В любом случае, потребуется выполнять определенные ремонтные действия по замене дисплея с тачскрином, чтобы восстановить работоспособность гаджета.

Причины, из-за которых требуется замена дисплея

• случайное падение на твердую поверхность;
• механическое воздействие (сдавливание, перегиб, большая внешняя нагрузка);
• программные сбои из-за вредоносных программ;
• «купание» телефона.

В лубом случае, в случае повреждения можно заменить дисплей самому, либо обратиться в сервисный центр. В случае замены экрана самостоятельно необходимо иметь под рукой набор инструментов, а также внимательно изучить инструкцию, как это делается специалистами.

Начало ремонта

Чтобы восстановить нормальный вид и работоспособность поврежденного дисплейного модуля iPhone 7 потребуется подготовить запчасти для iphone 7, специальные отвертки, пластиковые лопатки, фен, ветошь, пинцет. Оптимально, если все работы будут выполняться на отдельной поверхности с краями в виде ванны, либо в специальном лотке, исключающем случайную утерю мелких деталей при разборке.

Последовательность действий по замене дисплея:

1. Изначально выкручиваем два нижних винтика (тип «pentalobe»).
2. Используя пластиковую лопатку аккуратно разъединяем корпус и дисплей. Учитывайте, обычно они склеены специальным скотчем. Поэтому, чтобы разобрать iphone 7 без случайных повреждений, поверхность необходимо предварительно нагреть с помощью монтажного фена.
3. На открывшейся как книжка поверхности покажутся небольшие болтики, которые потребуется аккуратно открутить. Не забываем запоминать их расположение.
4. После этого отсоединяется аккумулятор, шлейф дисплейного модуля. Тут используется пластиковый инструмент во избежание случайных повреждений чувствительных элементов.
5. Отсоединяем и убираем в сторонку поврежденный дисплейным модуль.
6. Подключаем на место старого модуля новый, устанавливаем аккумулятор (пока без сборки), включаем устройство для проверки. Если все в порядке, осуществляем установку нового оригинального экрана и сборку гаджета в обратной последовательности.

Особенности выполнения восстановительных работ

Перед тем, как поменять дисплей на iphone 7, необходимо учитывать такие моменты. Обязательно покупайте новые детали для замены, имеющие гарантию качества. Предварительно подготовьте необходимых для работы инструмент. Изучите инструкцию, а также видео обзор как действовать в конкретной ситуации, с тем, чтобы случайно не повредить чувствительные детали и элементы.

Учитывайте замена дисплея с тачскрином — это достаточно тонкий, трудоемкий, сложный процесс, требующий терпения, знаний, мастерства.

Поэтому, если вы находитесь в Москве, и боитесь или не получается поменять дисплей – то приходите в наш сервисный центр ART-GSM рядом с метро Савеловская.

Замена дисплея iphone 7

Используйте эту инструкцию, чтобы заменить дисплей, если в вашем айфоне 7, в новом блоке дисплея уже встроен динамик, блок фронтальной камеры и жидкокристаллическая пластина экрана. Вы просто удалите старый блок дисплея и установите сенсор home/Touch ID в новый блок дисплея.

Если же в дисплей, который вы будете устанавливать, не включены все эти компоненты, следуйте этой более подробной инструкции.

В любом случае оригинальный home/Touch ID сенсор нужно установить в новый дисплей, чтобы функция отпечатков пальцев нормально работала.

Вскрытие iPhone 7 повредит водонепроницаемую изоляцию дисплея. Ваш телефон будет нормально функционировать, но перестанет быть водостойким.

Время выполнения: 30 мин.-1 час

Необходимые инструменты:

• Отвертка Pentalobe P2 для iPhone;
• Термомешок iOpener;
• Вакуумная присоска;
• Спуджер;
• Отвертка Tri-point Y000, Phillips #000;
• Пинцет;
• Деталь на замену — дисплейный модуль

Пошаговая инструкция по замене

1. Прежде чем начать процедуру замены экрана iPhone 7, разрядите батарею устройства до уровня ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться, если его случайно проколоть.
2. Перед началом разборки выключите ваш iPhone.
3. Вскрытие дисплея iPhone повредит его водонепроницаемую изоляцию. Если вы не замените изоляции, Ваш телефон больше не будет водостойким.
4. Удалите два 3.4 мм pentalobe винты на нижнем краю iPhone.
5. Процедура открытия. Нагревание нижнего края iPhone поможет размягчить липкую пленку, защищающую дисплей и упростит открывание.
6. Используйте фен или подготовьте iOpener и примяйте его к нижнему краю iPhone в течение приблизительно минуты, чтобы размягчить пленку внизу.
7. Присоедините присоску к нижней половине блока дисплея, чуть выше кнопки Home. Убедитесь, что присоска не накладывается на кнопку Home, поскольку это будет препятствовать формированию изоляции между присоской и стеклом.
8. Немного приподнимите край присоской, чтобы получилось небольшое расстояние между блоком дисплея и задним корпусом.
9. Вставьте широкий конец спуджера в образовавшийся зазор. Водонепроницаемая пленка, которая крепится на дисплее очень плотная, и для того чтобы создать этот первоначальный зазор придется приложить немало сил. Если сначала у вас не получилось раскрыть корпус, аккуратными движениями покачивайте экран вверх-вниз, чтобы ослабить пленку, пока не появится достаточный промежуток, чтобы можно было вставить спуджер.
10. Двигайте спуджер влево вдоль нижнего края iPhone. Поверните спуджер, чтобы расширить зазор между дисплеем и задним корпусом.
11. Двигайте спуджер к левой стороне, начиная с нижнего края продвигайтесь к кнопке регулировки звука. Не пытайтесь делать это вдоль основного края телефона, иначе вы рискуете повредить пластмассовые зажимы, защищающие дисплей.
12. Вставьте плоский край спуджера в нижний правый угол устройства. Поверните его, чтобы расширить разрыв между блоком дисплея и задним корпусом. Двигайте плоский край по правой стороне телефона, чтобы нарушить защитную пленку, которая держит дисплей на месте.
13. Потяните присоску, чтобы поднять дисплей и открыть iPhone. Не поднимайте дисплей больше, чем 10º, поскольку есть шлейфы вдоль правого края устройства, соединяющие дисплей с системной платой.
14. Потяните за большое уплотнение на присоске, чтобы снять ее с передней панели.
15. Продвигайте лопатку вдоль верхнего края iPhone, между корпусом и передней панелью, чтобы нарушить оставшуюся пленку, держащую экран. Будьте аккуратны, не повредите пластмассовые зажимы, на которые крепится верхнийй край телефона.
16. Потяните блок дисплея немного вперед от верхнего края телефона, чтобы отсоединить зажимы, которые крепят его к заднему корпусу.

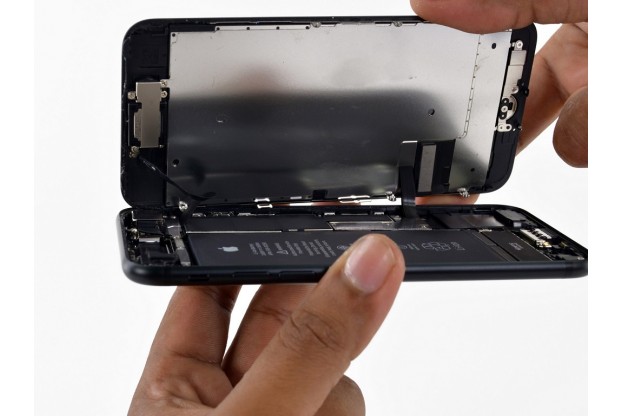

17. Откройте iPhone, поворачивая дисплей с левой стороны, как обложку книги. Не пытайтесь полностью отделить дисплей, поскольку несколько хрупких шлейфов все еще соединяют его с системной платой iPhone.
18. Отсоединение батареи. Удалите следующие tri-point Y000 винты из нижней соединительной пластины:3 винта 1.2мм, 1 винт 2.4мм.
19. Удалите нижнюю соединительную пластину.
20. Используйте спуждер, чтобы вытащить коннектор батареи из его разъема на системной плате.
21. Изогните кабель коннектора немного, чтобы он вступил в контакт с разъемом и не обеспечил питание телефона.
22. Блок дисплея. Используйте торец спуджера или ноготь, чтобы разъединить два нижних коннектора дисплея, вытаскивая их прямо из их разъемов на системной плате. Чтобы повторно подключить эти кабели, надавите на один конец, пока он не щелкнет и не встанет на место, затем повторите то же самое на противоположном конце. Не надавливайте на середину. Если выровнять коннектор даже немного неправильно, можно изломить его и нанести непоправимый ущерб.
23. Вывинтите два винта Phillips 1.3 мм, защищающие соединительную пластину блока датчика на передней панели. Удалите пластину.
24. Разъедините коннектор блока датчика на передней панели от его разъема на системной плате. Этот коннектор также необходимо повторно подключать только за один конец за один раз, чтобы минимизировать риск изгиба.
25. Снимите блок дисплея. Во время повторной сборки на этом этапе при желании замените защитную пленку вокруг краев дисплея.
26. Возьмите новый дисплей и соберите устройство в обратном порядке.
