Бывает так, что в какой то момент, при включении фена для волос, он «плохо греет» или «дует, но не греет» , как будто куда-то исчез поток горячего воздуха, который просто необходим для быстрой сушки волос. Честно говоря, когда я открыл для себя этот способ ремонта, на тот момент в интернете об этом о нем не было никакой информации. Поэтому решил поделиться полезной хитростью здесь.

Рассмотрим сегодня сразу аж два фена. Я взял для примера модели ROWENTA Infini PRO 2000W и PHILIPS SalonDry Travel 2000W, только по той причине, что на тот момент с перегоревшими нагревательными спиралями были только они. )) То есть эти представители мелкой бытовой техники попались мне в порядке очереди.

Итак, приступим, но сперва, следует разобраться с их устройством и особенностями.

Первый фен — ROWENTA Infini PRO 2000W.

Неисправность — нет нагрева, дует холодным.

Разбираем устройство. Снимаем защитную сетку сзади, затем снимаем заслонку (она же ползунок-переключатель)автоматического режима.

Такая у него есть функция, что при открытом окошке фотоэлемента, фен выключен, как бы не были расположены выключатели вентилятора и нагревателя. А когда мы берем его, в таком режиме, за рукоятку, тем самым закрывая фотоэлемент, то он начинает полноценно функционировать. Думаю смысл этой приблудинки ясен.

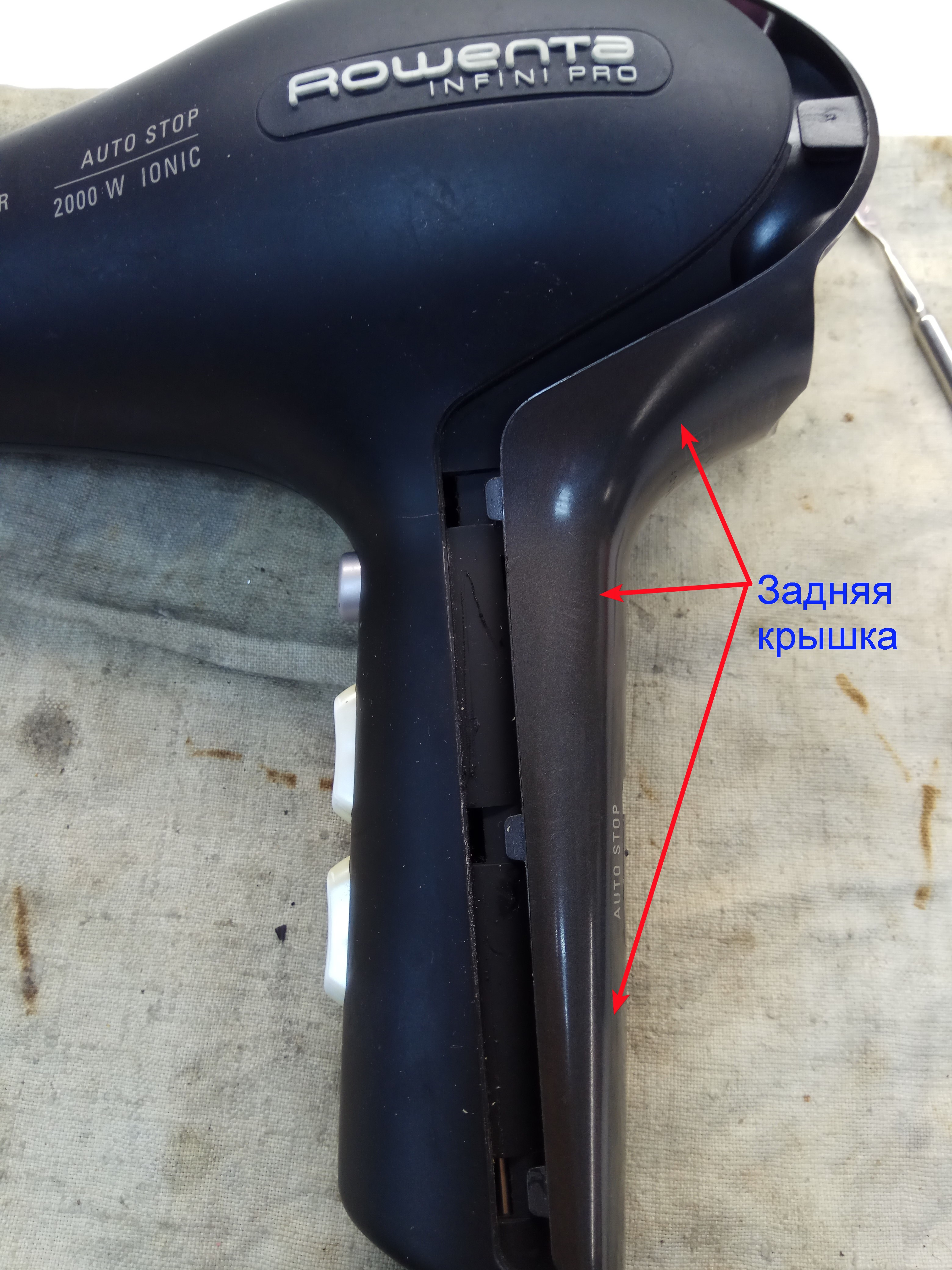

затем снимаем заднюю крышку

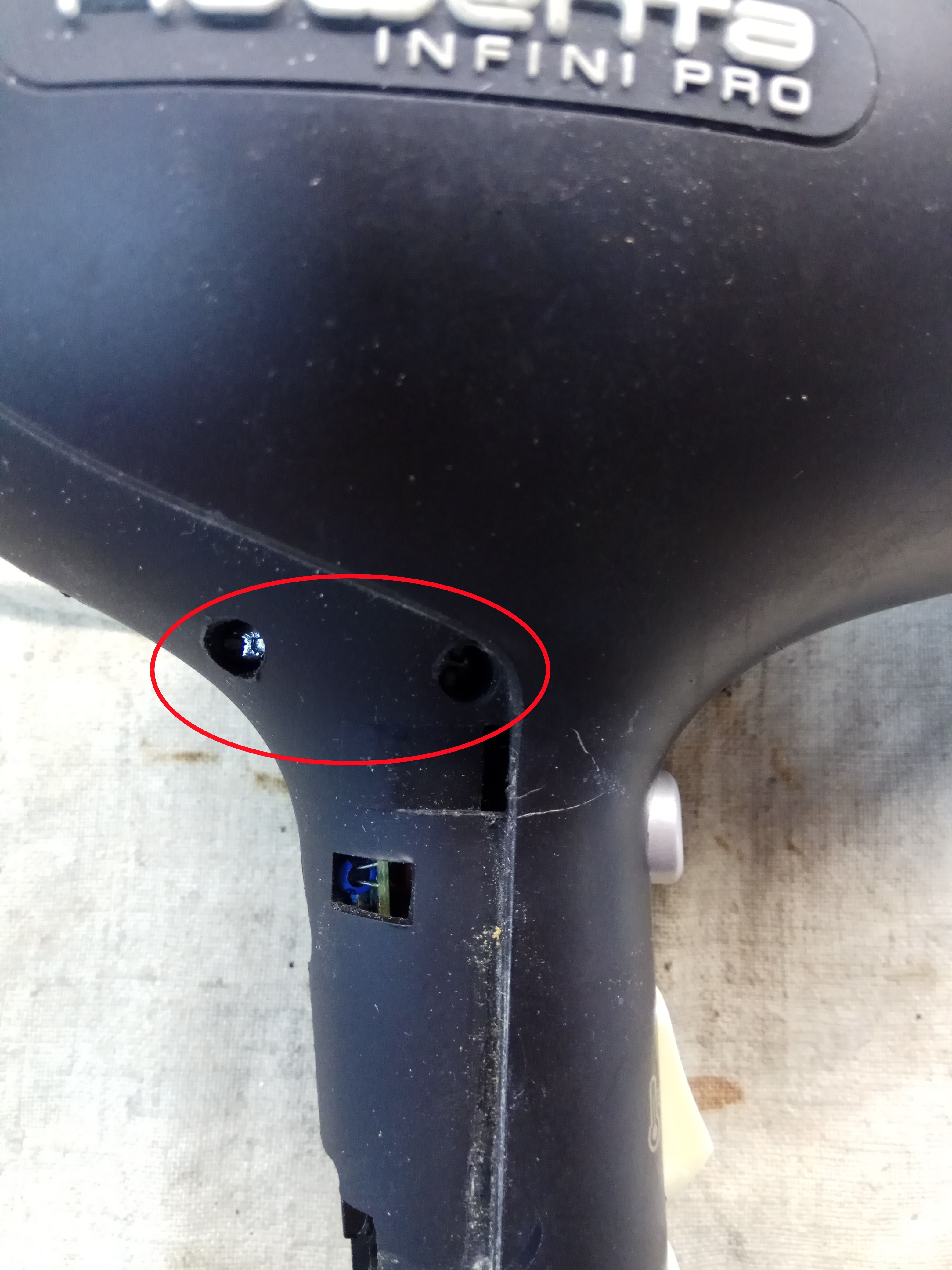

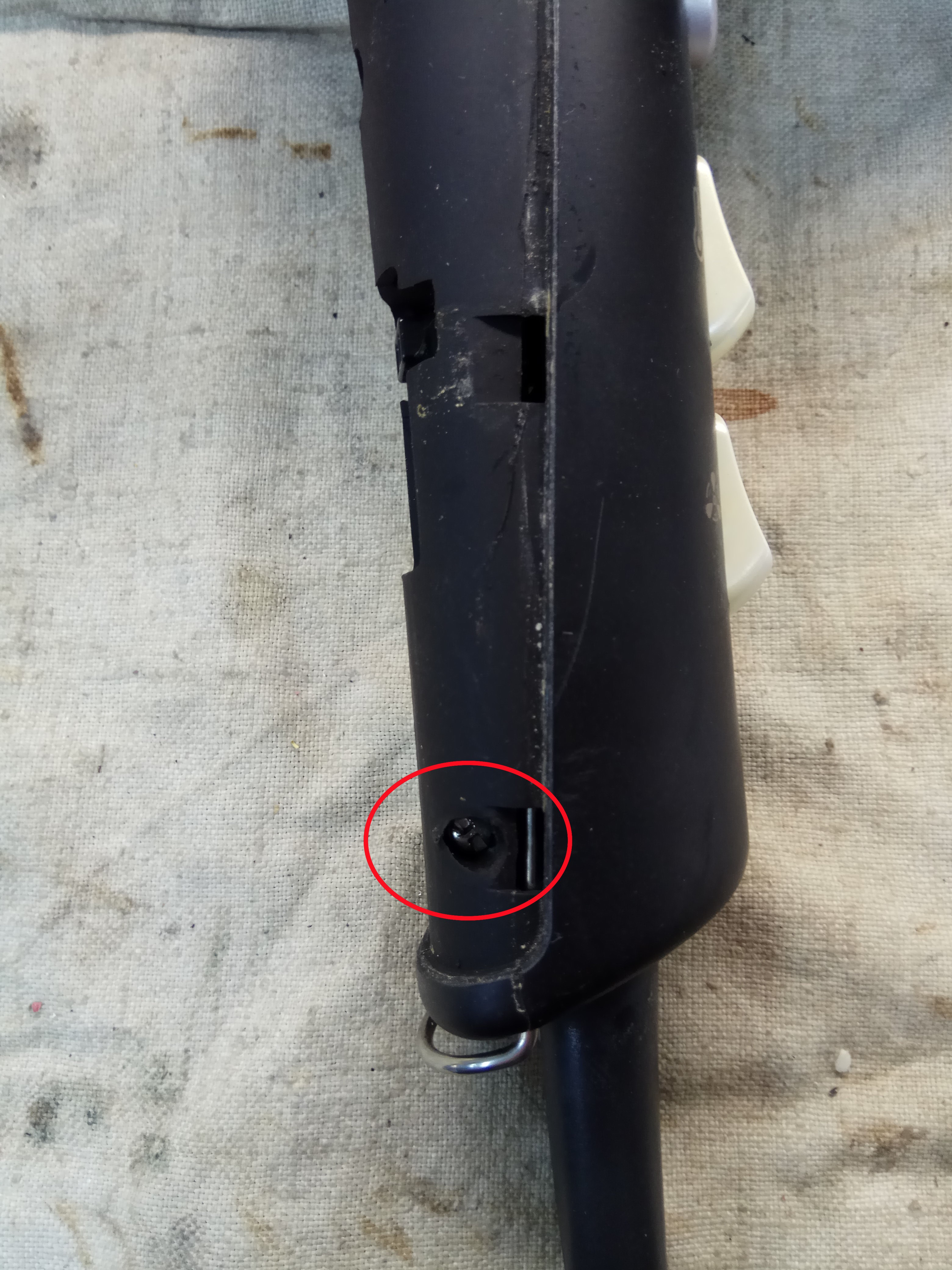

и выкручиваем все видимые винты.

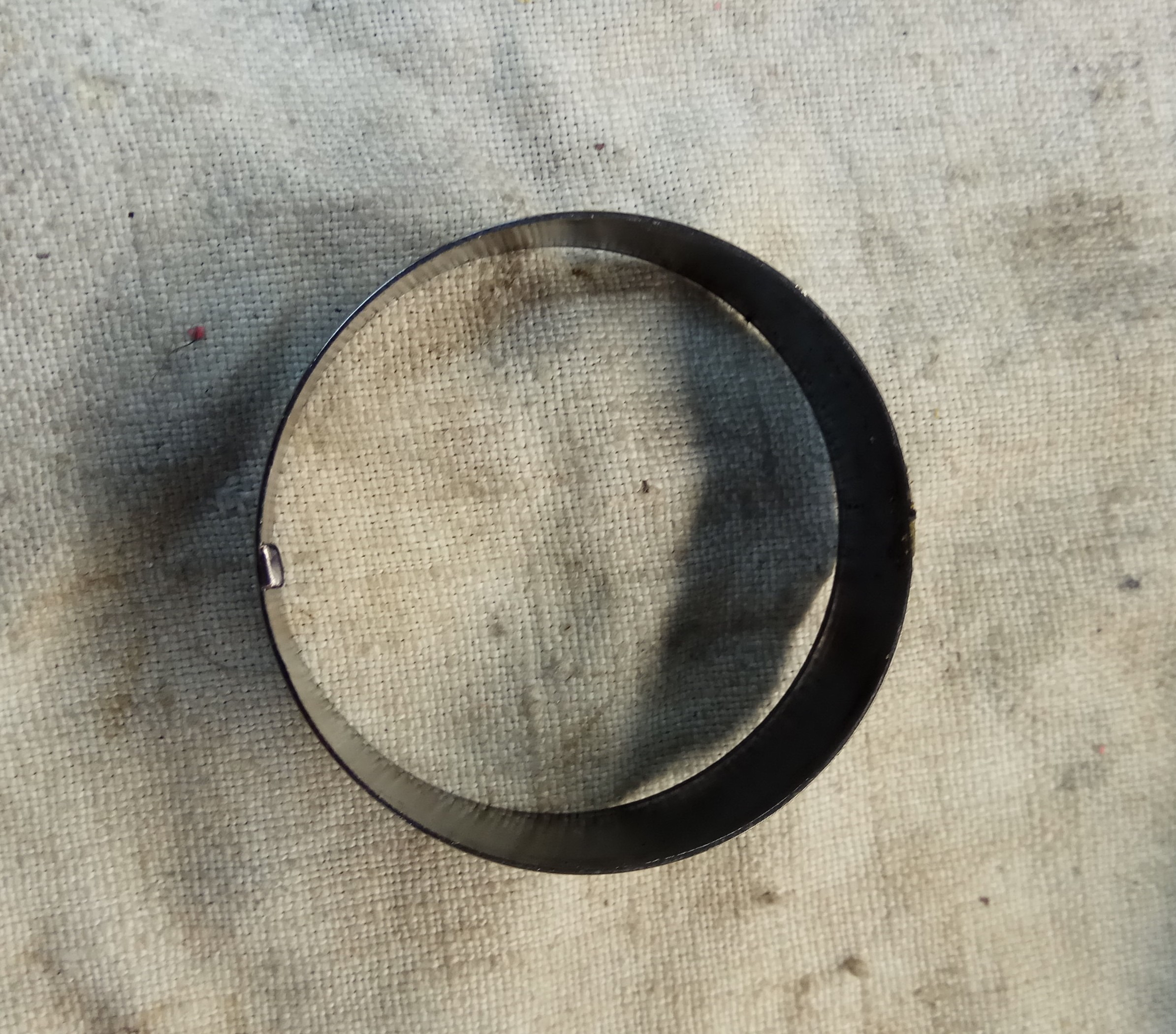

Еще следует не забыть про переднее колечко на носу и аккуратно снять его. На картинке видно, где у него находятся фиксаторы.

Теперь удаляем термоскотч и снимаем слюдяную термозащиту.

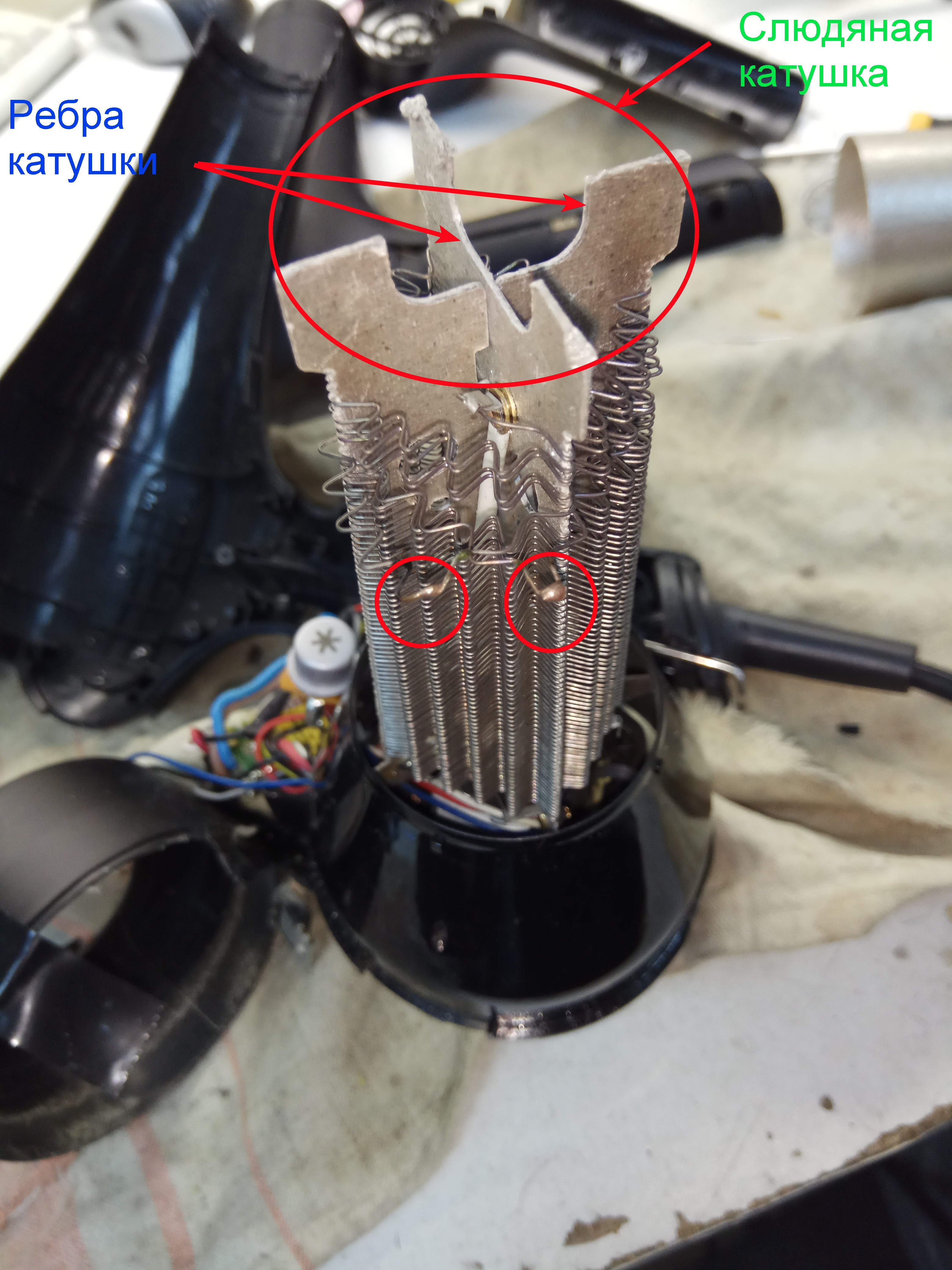

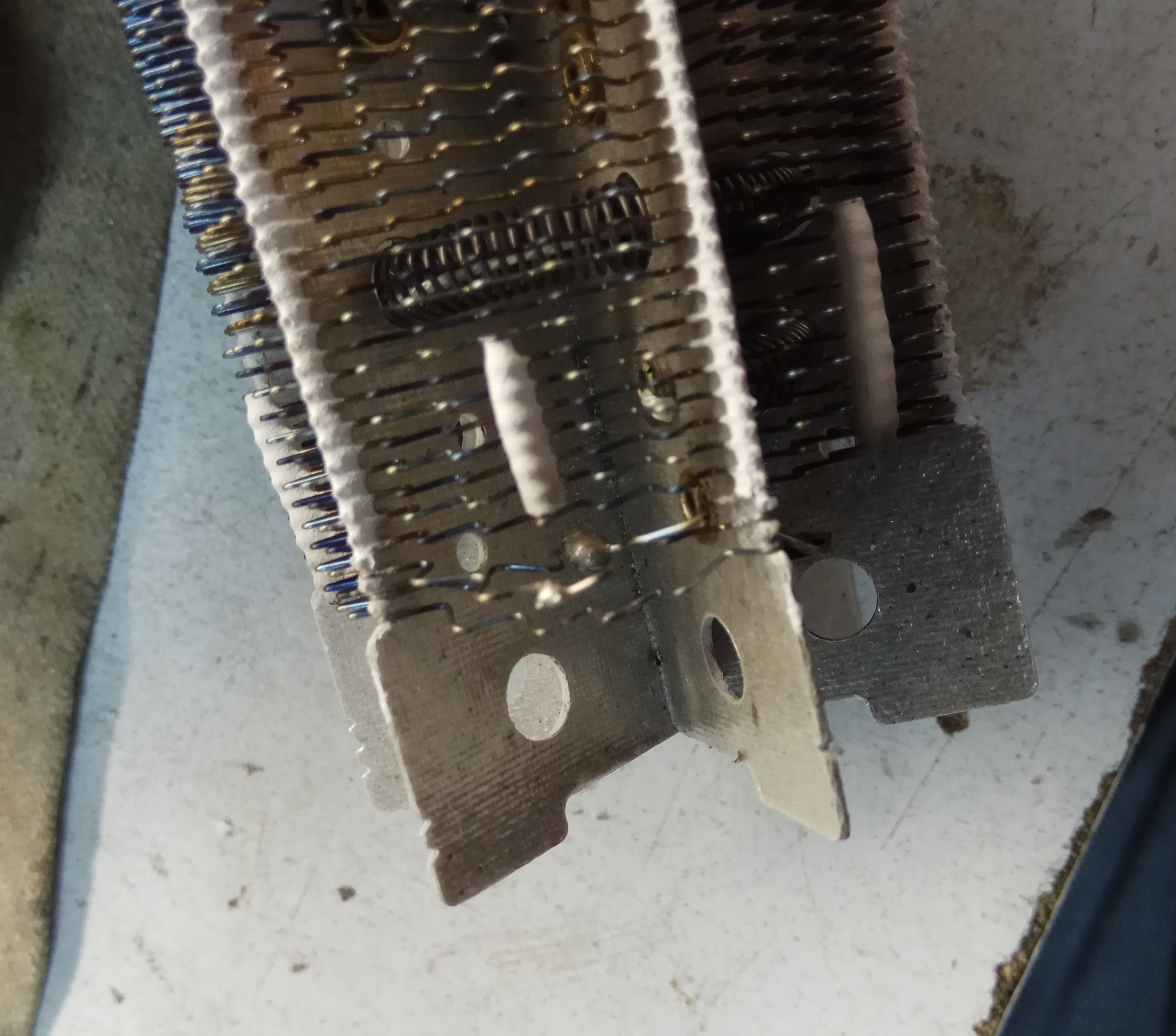

Таким образом добираемся до спирали нагревателя (нихромовая проволока)) ). Видим, что она перегорела в двух местах. Возможно туда каким-то образом проник металлический предмет и закоротил между собой витки. На картинке я уже отогнул участки, которые подлежат восстановлению.

Следует заметить, что принцип функционирования устройства этой модели продуман так, что ступени нагревателя включаются отдельно от вентилятора. Или, другими словами, цепи электродвигателя вентилятора и ступеней нагревателя, независимы друг от друга и могут включаться независимо одна от другой.

Едем дальше. Теперь нужно каким-то образом восстановить спираль нагревателя для полноценного функционирования (остальные узлы и элементы исправны и рассматривать их не будем). Некоторое время назад я пытался найти какой-либо способ восстановления спирали нагревателей, при этом следует заметить, что почти все нагреватели и ТЭНы бытовой техники в этом мире изготовлены из нихрома (сплав никеля и хрома, имеющий определенное удельное сопротивление электрическому току и, способный нагреваться до 1100 градусов и при этом не сгорать на открытом воздухе). Побеждать нихром обычным паяльником н.
зуя паяльную химию (ну не ложится этот припой на нихром никак). Следовательно, везде, где я искал, присутствовали советы по восстановлению нихрома при помощи либо соединения типа гайка-болт, что никак мне не подходит по габаритам, либо еще вариант — хорошо скрутить и зажать в гильзе или наконечнике, что тоже не подходит по трудоемкости и габаритам, да и надежность так-себе, поскольку после нагрева контакт начнет окисляться, что даст дополнительное сопротивление в точке соединения, а это приведет к новому перегоранию, но сперва поискрит чуток. Таким образом вопрос ремонта нихромовых спиралей оставался для меня открытым, т.к. механическое соединение меня никак не устраивало. Но вот, на каком-то ресурсе, я нашел достаточно ценный совет, что можно спаять нихром обычным медно-фосфорным припоем, который, как оказалось в дальнейшем, ложится на спираль «как родной», да и сопротивление в точке нашей спайки в результате будет минимальное, что исключит перегрев спирали и дальнейшее ее перегорание в этом месте. А чтобы сие действие сотворить нужна простая газовая горелочка на пропане или изобутане (обычный газ для зажигалок), которая продается на любом радио- или колхозных рынках.

Припой используем медно-фосфорный. Продается в любом магазине инструментов для холодильной техники (в прутках). Самый дешевый нам подойдет (кажется П-14 или что-то подобное), как в общем-то и любой другой припой для пайки меди. Одного прутка хватит на сотню такого рода спаек.

Теперь слегка оттопыриваем и соединяем концы разрыва нашей спирали, так чтобы прогревая их, не нагреть что-нибудь лишнее (делаем, как на картинке выше). Причем скручивать концы не обязательно — пайка достаточно надежная и крепкая.
чинаем прогревать сперва припой, поскольку время доведения его до температуры плавления чуть больше, чем время разогрева проволоки из нихрома, и, как только припой начинает (собирается) плавиться, переносим его вместе с пламенем горелки в нашу точку спайки. Ну и когда эта точка погрузится в расплавленный припой, то убираем из пламени сперва пруток, а потом и само пламя (почти одновременно). По времени весь процесс занимает несколько секунд, а сама спайка не более секунды (это для тех кто ни разу не в курсе). В нашем случае получаем следующую картину (точки спайки обвел кружочками):

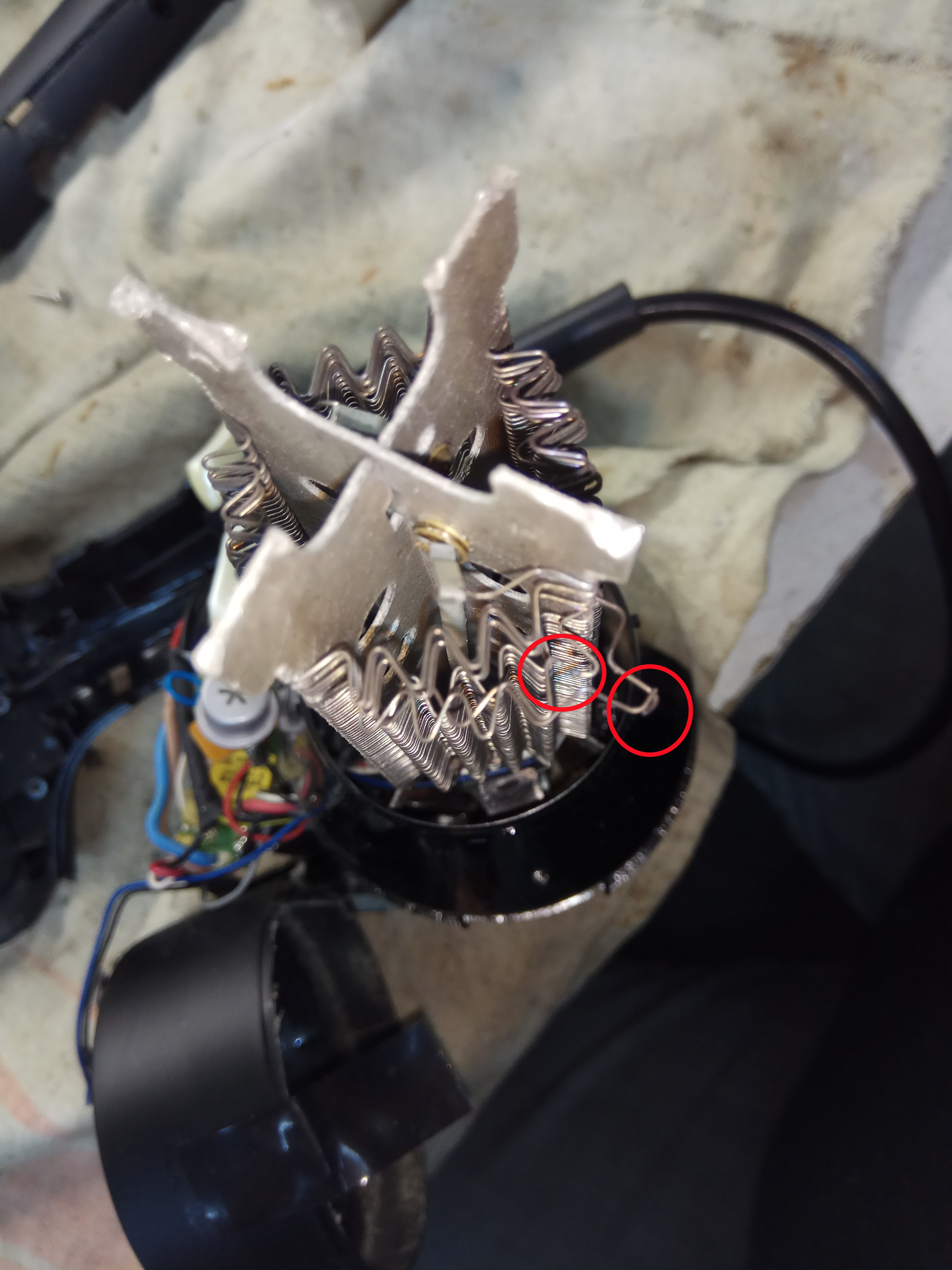

ну или с другого ракурса

А чтобы наши точки спайки не коснулись соседних витков, поджимаем их ближе к ребрам слюдяной катушки нагревателя. Ну и, само собой, располагаем и прижимаем витки нагревателя так, чтобы ни при какой тряске они не сползли на соседей и не замкнулись между собой. Дальше сборка в обратном порядке и обращаем внимание, чтобы кнопки, крепежные стойки и винты не прижали проводку, не передавили ее и не нарушили изоляцию.

Следующий представитель семейства мелкой бытовой техники — фен PHILIPS SalonDry Travel 2000W с аналогичным решением проблемы, но!

Почему такое происходит? Сейчас объясню. В данной модели наш нагревательный элемент — та же нихромовая спираль, как и у первого фена ROWENTA, но помимо своих прямых обязанностей по нагреву потока воздуха, она имеет второе назначение и используется еще и как некий делитель напряжения, или другими словами, выступает еще и в качестве сопротивления, понижающего напряжение питания. Полученное таким способом напряжение, выпрямляется диодами и поступает на двигатель вентилятора. Таким образом наша спираль является частью источника питания самого двигателя и, разумеется, при обрыве спирали нагревателя, перестает работать вся система целиком. Вот он и не включается )).

Читайте также: Трафареты для вышивания бисером

Ну что же, осталось только разобрать технику, восстановить спиральку тем же способом, что указан выше, и собрать в обратном порядке.

Опишу разборку, хоть она несложная и без секретов.

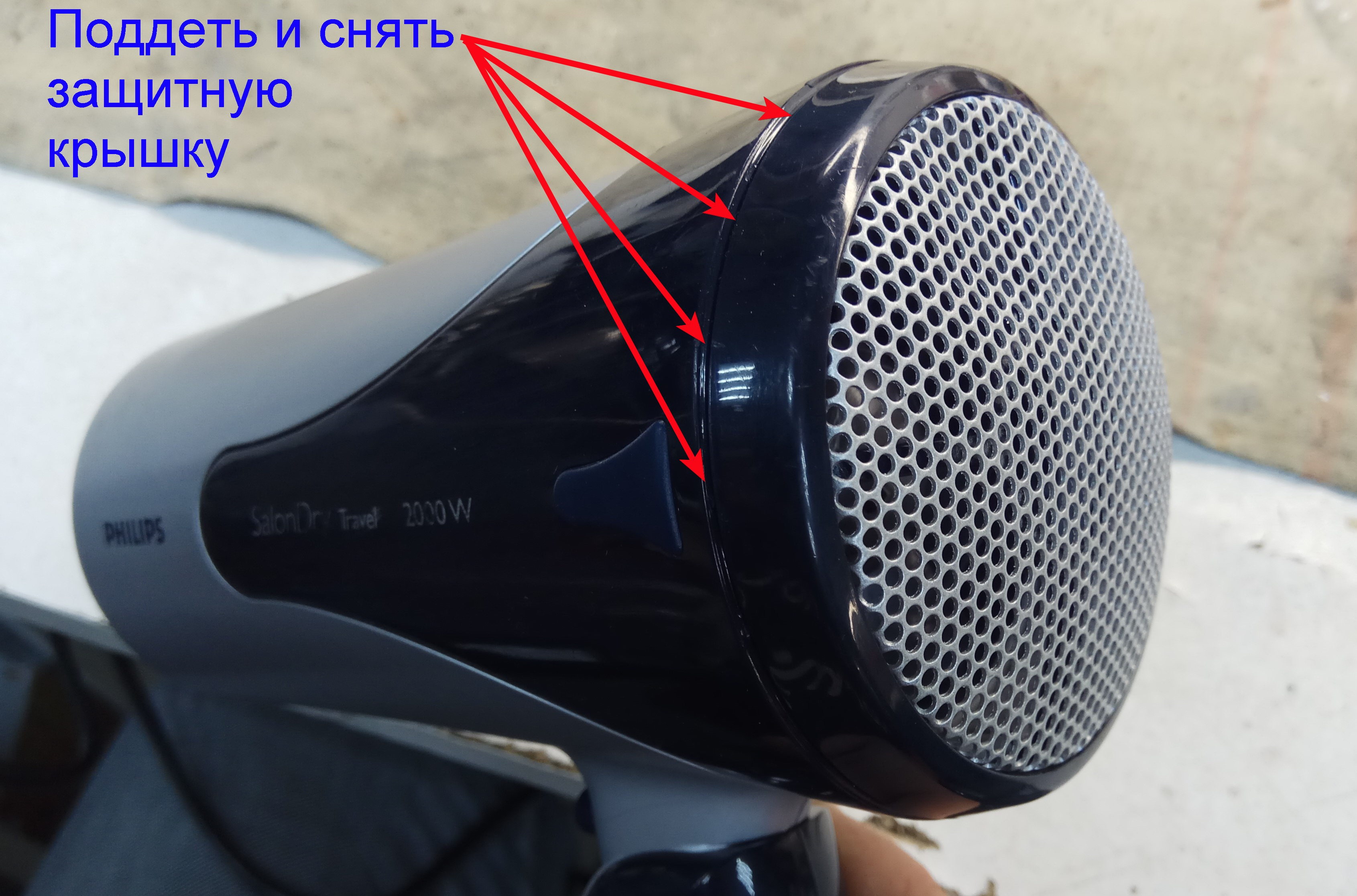

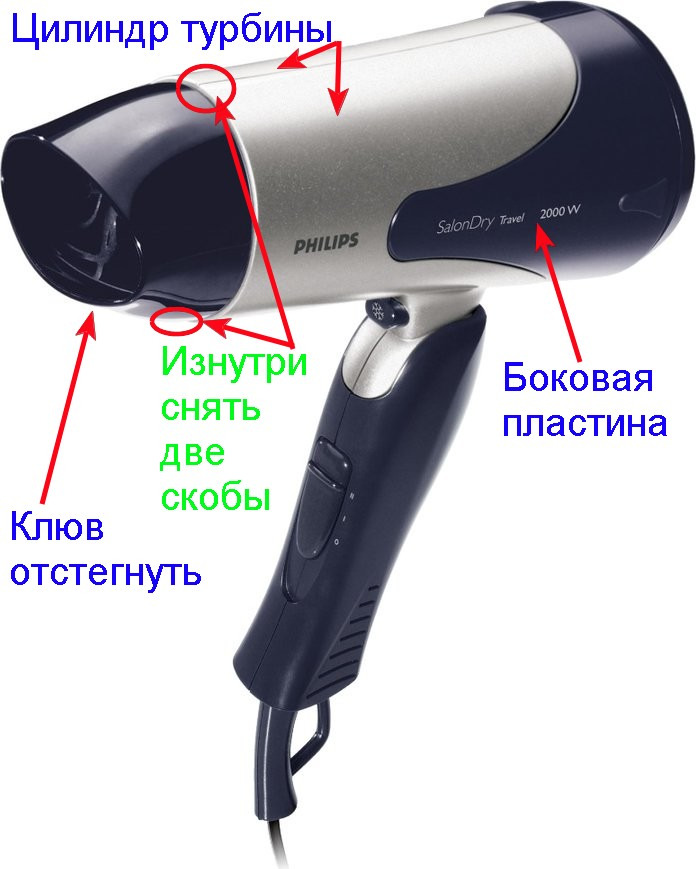

Снимаем с попы фена защитную крышку. Ее не нужно ни поворачивать, ни хитрить в каких-то местах, а просто тупо поддеть и снять. С небольшим усилием.

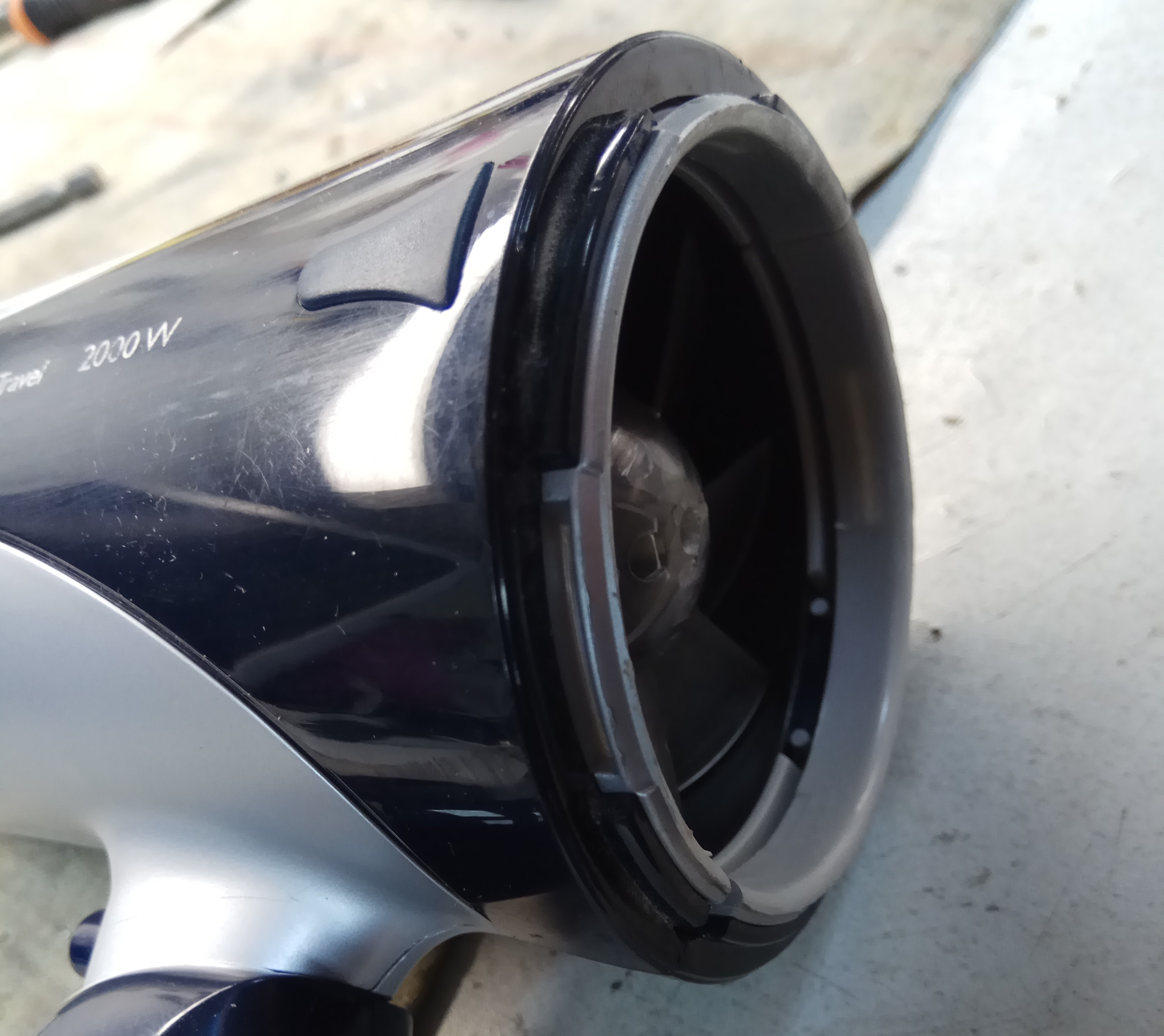

Это было самым сложным в разборке.

Дальше выкручиваем из рукоятки все винтики, снимаем боковые пластины с цилиндра турбины, рукоятку, две стальные скобы сверху и снизу изнутри на выхлопной части турбины. Раскрываем турбину на две половинки, снимаем слюдяную термоизоляцию.

Добираемся до нагревателя и повторяем те же танцы с бубном, что и с Ровентой делали.

Или вид в профиль:

Собираем как разбирали, помним о безопасном расположении проводки и кнопочек!

Если хотим больше полезной информации о разной бытовой технике — ставим лайк!

Всем спасибо! Я пошел.

Коротко о конструкции

Любая модель фена Ровента имеет в наличии основные элементы, без которых она не может функционировать. Эти узлы и детали совместно выполняют основную работу по сушке волос любой длины с отличным эффектом, а некоторые, со значком ION — делают ионизацию воздуха для лучшей укладки.

У каждого изделия есть переключатели, внешний вид и количество которых отличается, но принцип действия идентичен.

По заверению специалистов, самая сложная деталь устройства — тиристор, поэтому осуществить ремонт фена для сушки волос своими руками не составляет особого труда для пользователей.

На рисунке ниже показаны основные составляющие любого фена:

• вентилятор;
• электрический двигатель;
• защитная решетка воздухозаборника;
• основа фена — нагревательный элемент;
• термостойкая основа;
• кнопка пуска;
• выключатель термостата;
• шнур подвода питания;
• фиксатор торца рукояти;
• колодка контактов.

Алгоритм демонтажа и поиска неисправностей

Ремонт фена любой сложности начинается с визуального осмотра изделия — здесь нет особой разницы, делает это специалист или пользователь, который отважился все сделать своими руками. Расскажем поэтапно, как следует проводить диагностику изделия.

Розетка

Вначале следует внимательно осмотреть розетку на предмет подгорания контактов или их разболтанность. При обнаружении неисправностей, контакты зачистить или подтянуть, вилка должна входить в них с некоторым усилием и не болтаться при этом.

Силовой провод

Осматривать его надо с места входа в рукоять изделия: здесь расположена колодка контактов, а потом осмотр продолжается до самой вилки — искать надо повреждения изоляции, внутренних пригаров и излом.

Корпус

Как правило, разборка фена начинается с демонтажа корпуса, который состоит из двух половинок, соединяющихся винтами, а в передней части у сопла специальными защелками. Эти защелки можно сломать, поэтому действовать надо осторожно, кроме этого, существуют скрытые винты, которые закрывают наклейки, пластмассовые вставки и съемные крышки.

Модели фенов Rowenta довольно похожи по внешнему виду, например, модель Rowenta Pro 2300 разбирается аналогично другим стандартным фенам, а вот фены-расчески разбираются немного по-другому — у них есть свои конструктивные особенности. Это надо учитывать, когда вы собрались отремонтировать изделие самостоятельно — надо внимательно прочитать инструкцию и посмотреть видео по разборке именно вашей модели.

Вентилятор

Перед ним ставят защитную решетку и фильтр, который препятствует попаданию внутрь волос и пыли. Довольно часто она забивается, и ее надо прочищать при помощи небольшой кисточки. В бюджетных вариантах стоит только решетка, поэтому вентилятор может снизить свои обороты из-за присутствия на валу волос и пыли. Лопасти устройства очищают с помощью старой зубной щетки, а с вала надо осторожно снять пропеллер и удалить намотанные волосы.

Электродвигатель

Если он некорректно работает, то и все устройство барахлит, что происходит при пробое обмотки или перегорании диодного моста. В некоторых случаях виноваты щетки — произошла их предельная выработка.

Ось движка должна вращаться без биения и в свободном режиме, после любого ремонта все трущиеся части надо смазывать, а проблемные места подгонять вручную.

Спираль

Многие модели имеют несколько спиралей, с помощью которых осуществляется работа разных режимов нагревания воздушного потока. Целостность их восстанавливается пайкой, а все дефекты легко обнаружить визуально. Иногда спирали следует сменить на аналогичные изделия из нихромовой нити с идентичными параметрами.

Микросхемы

Разберем типичные виды неисправности:

• основа из гетинакса может потрескаться, при этом дорожка из олова разрывается, ремонт производится по следующей технологии — поврежденные участки залудить, покрыть припоем;
• конденсаторы раздуваются — их выпаивают и устанавливают новые;
• неисправные резисторы сразу же темнеют — их необходимо менять.

Здесь пригодятся навыки по работе с паяльником, а тем пользователям, кто этого не умеет — советуем идти к мастерам, разбирать фен самостоятельно в этом случае не стоит.

Мы кратко постарались разъяснить, как можно разобрать некоторые модели фена от немецкой компании Rowenta, но хотим предупредить, что ремонт этих изделий отличается сложностью для непосвященных пользователей. Внутри таятся такие доработки, как регуляторы плавного действия типа кнопки Care, что в переводе означает «Уход»; спирали делаются из специальных сплавов, обрыв их трудно соединить надежно в домашней обстановке. Кроме этого, производители вставляют специальные ионизаторы воздушного потока и прочие новшества.

Читайте также: У барбариса скрутились листья

Прежде чем начинать разборку фена, необходимо найти принципиальную электрическую схему изделия, если ее нет в прилагаемой инструкции, проконсультироваться со знакомыми специалистами. Помните — разобрать любой бытовой прибор гораздо проще, чем затем собрать и не нарушить при этом взаимодействие всех основных узлов и деталей.

Как купить отличный мощный фен за 490руб.

Кто лучший друг любой девушки после бриллиантов? Правильно! Фен.

Сколько бы не говорили о вреде фена для волос, без него в современном мире не обойтись. Чтобы быстро куда-то собраться, чтобы не ходить в прохладном помещении с мокрыми волосами, чтобы сделать красивую укладку. Фен необходим.

Несколько лет назад под новый год, как оказалось весьма кстати (об этом я расскажу в конце) мой старый фен решил сделать бабах и небольшой дымок.

Выбирала новый фен я весьма придирчиво: зашла в ближайший магазин и посмотрела вокруг.

Пал мой выбор на Rowenta Infini PRO CV8653. Выглядел он весьма симпатично, отзывы на сайте не плохие и стоил он 2990 руб по ценнику. Все его плюсы я оценила уже дома при использовании.

Пользуюсь я данным устройством уже почти полтора года. Что я могу сказать за это время:

◾ Надёжность. Я не самый ярый фанат использования фена, почти не делаю укладки и не сушу волосы каждый день. Использую 3-4 раза в неделю, по 10-15 минут, ни разу не роняла. Фен в хорошем состоянии, ни разу не подводил, все также дует и греет.

Единственное разочарование: появилась небольшая трещинка в месте крепления концентратора, что в принципе странно, так как обычно такие травмы происходят при частой смене насадок, я же как одела ее, так и ни разу не переставляла, но трещинка есть.

◾ Мощность

По факту фен довольно мощный, длинные волосы высушивает за 5-10 минут без всяких трудностей. Даже при более длительном использовании фен не нагревается и легко выдерживает нагрузки.

◾ В комплекте 2 насадки — диффузор, концентратор.

◾ Ионизация. Особого значения этой функции я не понимаю. По словам производителя:

Ионизирующий элемент воздействует на волокна волоса отрицательными ионами, позволяет устранить статическое электричество. Это позволяет значительно их смягчить и снизить спутывание.

На практике волосы все равно немного электризуются, особой разницы между высушиванием естественным путем и сушкой феном я не заметила. Но фен с функцией «ионизации» звучит внушительно, что явный плюс для маркетинга.

◾ Независимая регулировка нагрева и воздушного потока

режимов интенсивности воздушного потока: 2

Вот это очень полезная штука. На более простых моделях есть три мощности и все. Здесь же я могу сама выбрать как сильно дуть и с какой температурой. К примеру, после сушки и небольшой укладки я обычно остужаю волосы на самой большой мощности, но с минимальной температурой. Так укладка держится лучше, так как при остывании волос она не деформируется.

◾ Подача холодного воздуха мне также необходима. Она помогает намного быстрее остудить поток воздуха. Кстати, дать отдохнуть фену от нагрева, при высокой температуре сушки, тоже. Холодный воздух идёт только в момент нажатия и удержания кнопки, но так как это функция нужна только для кратковременного использования, я не считаю это недостатком. Для постоянной холодной сушки можно просто опустить температуру на минимум.

◾ Вес. Я встречала очень много комментариев о том, что фен слишком тяжёлый, не удобно сушить. Действительно, это не пушинка. Но чего вы хотите от фена, с такой мощностью.

Вес его 600г, я никогда не испытывала проблем с тем, чтобы поднять его или использовать.

Для тех, кому вес, важнее функций, есть прекрасные дорожные модели, весом не больше 200г.

◾ Удобство и внешний вид. Фен прекрасно лежит в руке, пальцы достают до кнопок, позволяя переключать легко и не глядя. Это очень удобно.

Благодаря бархатистому матовому покрытию, держать его ещё и приятно.

При касании на материале остаются небольшие отпечатки, но их намного меньше видно, чем на глянцевом покрытии. В результате фен всегда выглядит стильно и опрятно.

◾ Длинный шнур — 1.8 метра. Достаточная длина, чтобы не быть привязанным к розетке и иметь возможность свободно заниматься своей прической.

◾ Решетки. Защитные решетки на моторчике на входе и выходе. Палец туда не засунешь, даже при большом желании. При существовании в доме меленьких детей, деталь полезная. Как говорится: на всякий случай.

И, очень важно, защитная крышка с мелкой сеткой. Так как это отверстие служит для забора воздуха, вполне вероятно, что туда могут попасть волосы. Благодаря наличию сеточки, этот риск сведён к минимуму. Решетка на магнитах и легко снимается для чистки и спасения драгоценных волос. Магниты довольно сильные, поэтому случайно разобрать фен не получится.

Что я могу сказать в итоге о данной модели фена фирмы Rowenta:

• Надёжный
• Мощный
• Удобный
• Функциональный
• Стильный
• Безопасный

Производитель продумал все и даже больше для нашего удобства. Это отличная модель, которую я могу рекомендовать к покупке, на основании личного опыта использования.

И на последок, самое интересное. Как же можно купить такой мощный и надёжный фен за 490?

Все просто, нужно верить в новогоднее чудо. Очень часто крупные компании и магазины проводят акции в преддверии праздников. К сожалению, очень часто это выглядит так:

• Скидка 40%, но изначальная цена завышена.
• Скидка за бонусы, но оплатить можно только 20% цены.

Мне перед новым годом пришла очередная поздравительная смс от МВидео с сообщением о начислении 2500 подарочных бонусов, которые срочно нужно потратить. И я пошла тратить, так как фен сломался, а волосы как то сушить нужно.

Читайте также: Выращивание хвойных в контейнерах

И мне повезло, я оплатила большую часть цены этими бонусами. Наверное это единственная торговая сеть, где можно оплачивать бонусами такую значительную часть покупки. Накопить такие бонусы сложно, так как они быстро сгорают и начисляются совсем по немного. Но иногда и так бывает.

Сегодня все женщины, а нередко и мужчины, пользуются феном для быстрой сушки волос. Существует много разновидностей этих изделий, но принцип работы и конструкция у них одинаковая, только иногда встречаются небольшие технические нюансы. Если вы задумались, например, о том, как разобрать фен Rowenta Studio Dry 2000, то сразу должны предупредить, что его конструкция ничем не отличается от других аналогов, за исключением моделей Rowenta CF 9320 или 9000, которые считаются фенами-щетками.

Коротко о конструкции

Любая модель фена Ровента имеет в наличии основные элементы, без которых она не может функционировать. Эти узлы и детали совместно выполняют основную работу по сушке волос любой длины с отличным эффектом, а некоторые, со значком ION — делают ионизацию воздуха для лучшей укладки.

У каждого изделия есть переключатели, внешний вид и количество которых отличается, но принцип действия идентичен.

По заверению специалистов, самая сложная деталь устройства — тиристор, поэтому осуществить ремонт фена для сушки волос своими руками не составляет особого труда для пользователей.

На рисунке ниже показаны основные составляющие любого фена:

• вентилятор;
• электрический двигатель;
• защитная решетка воздухозаборника;
• основа фена — нагревательный элемент;
• термостойкая основа;
• кнопка пуска;
• выключатель термостата;
• шнур подвода питания;
• фиксатор торца рукояти;
• колодка контактов.

Алгоритм демонтажа и поиска неисправностей

Ремонт фена любой сложности начинается с визуального осмотра изделия — здесь нет особой разницы, делает это специалист или пользователь, который отважился все сделать своими руками. Расскажем поэтапно, как следует проводить диагностику изделия.

Розетка

Вначале следует внимательно осмотреть розетку на предмет подгорания контактов или их разболтанность. При обнаружении неисправностей, контакты зачистить или подтянуть, вилка должна входить в них с некоторым усилием и не болтаться при этом.

Силовой провод

Осматривать его надо с места входа в рукоять изделия: здесь расположена колодка контактов, а потом осмотр продолжается до самой вилки — искать надо повреждения изоляции, внутренних пригаров и излом.

Корпус

Как правило, разборка фена начинается с демонтажа корпуса, который состоит из двух половинок, соединяющихся винтами, а в передней части у сопла специальными защелками. Эти защелки можно сломать, поэтому действовать надо осторожно, кроме этого, существуют скрытые винты, которые закрывают наклейки, пластмассовые вставки и съемные крышки.

Модели фенов Rowenta довольно похожи по внешнему виду, например, модель Rowenta Pro 2300 разбирается аналогично другим стандартным фенам, а вот фены-расчески разбираются немного по-другому — у них есть свои конструктивные особенности. Это надо учитывать, когда вы собрались отремонтировать изделие самостоятельно — надо внимательно прочитать инструкцию и посмотреть видео по разборке именно вашей модели.

Вентилятор

Перед ним ставят защитную решетку и фильтр, который препятствует попаданию внутрь волос и пыли. Довольно часто она забивается, и ее надо прочищать при помощи небольшой кисточки. В бюджетных вариантах стоит только решетка, поэтому вентилятор может снизить свои обороты из-за присутствия на валу волос и пыли. Лопасти устройства очищают с помощью старой зубной щетки, а с вала надо осторожно снять пропеллер и удалить намотанные волосы.

Электродвигатель

Если он некорректно работает, то и все устройство барахлит, что происходит при пробое обмотки или перегорании диодного моста. В некоторых случаях виноваты щетки — произошла их предельная выработка.

Ось движка должна вращаться без биения и в свободном режиме, после любого ремонта все трущиеся части надо смазывать, а проблемные места подгонять вручную.

Спираль

Многие модели имеют несколько спиралей, с помощью которых осуществляется работа разных режимов нагревания воздушного потока. Целостность их восстанавливается пайкой, а все дефекты легко обнаружить визуально. Иногда спирали следует сменить на аналогичные изделия из нихромовой нити с идентичными параметрами.

Микросхемы

Разберем типичные виды неисправности:

• основа из гетинакса может потрескаться, при этом дорожка из олова разрывается, ремонт производится по следующей технологии — поврежденные участки залудить, покрыть припоем;
• конденсаторы раздуваются — их выпаивают и устанавливают новые;
• неисправные резисторы сразу же темнеют — их необходимо менять.

Здесь пригодятся навыки по работе с паяльником, а тем пользователям, кто этого не умеет — советуем идти к мастерам, разбирать фен самостоятельно в этом случае не стоит.

Мы кратко постарались разъяснить, как можно разобрать некоторые модели фена от немецкой компании Rowenta, но хотим предупредить, что ремонт этих изделий отличается сложностью для непосвященных пользователей. Внутри таятся такие доработки, как регуляторы плавного действия типа кнопки Care, что в переводе означает «Уход»; спирали делаются из специальных сплавов, обрыв их трудно соединить надежно в домашней обстановке. Кроме этого, производители вставляют специальные ионизаторы воздушного потока и прочие новшества.

Прежде чем начинать разборку фена, необходимо найти принципиальную электрическую схему изделия, если ее нет в прилагаемой инструкции, проконсультироваться со знакомыми специалистами. Помните — разобрать любой бытовой прибор гораздо проще, чем затем собрать и не нарушить при этом взаимодействие всех основных узлов и деталей.

Похожие записи:

1. Вапорайзер из лампочки своими руками
2. Как засолить замороженные грибы
3. Как оплести бутыль для вина веревкой
4. Как поднять бетонную плиту без крана

Rowenta infini pro 2200w ремонт

Этот электроприбор — фен для сушки волос — очень популярен и зачастую незаменим в быту. В связи с высоким потребительским спросом, конструкции большинства фенов стали очень схожими, а качество изготовления и цена упали. На сегодняшний день купить по-настоящему долговечный фен очень непросто. Практика ремонта фенов различных марок говорит о том, что случающиеся поломки однотипные и, как правило, не фатальные, а легко устранимые без серьезных денежных трат.

Любой электрический фен в своей конструкции содержит два основных, крупных элемента: вентилятор и нагреватель. Вентилятор гонит воздух через нагреватель (нагревательный элемент), засасывая его позади фена и выбрасывая спереди нагретым.

Устройство фена для сушки волос.
1 — пропеллер; 2 — электродвигатель; 3 — нагреватель; 4 — термозащита; 5 — переключатель режимов; 6 — кабель питания.

Читайте также: Предложения по ремонту лифтов

У бытовых фенов вентилятор построен на базе низковольтных (12-18 В) коллекторных электродвигателей постоянного тока. Такой двигатель нельзя питать напрямую от сети 220 В переменного тока. Для достижения необходимого падения напряжения применяется отдельная спираль (назовём её понижающей) внутри нагревательного элемента. Для выпрямления напряжения применяется двухполупериодный выпрямитель (диодный мост), смонтированный навесным монтажом на контактах электродвигателя. На металлический вал двигателя посажен пластмассовый пропеллер, состоящий из трёх или более лопастей.

Нагревательный элемент фена представляет собой каркас из несгораемого материала с несколькими обмотками из нихромовой проволоки (спирали). В зависимости от количества режимов работы фена, обмоток может две или три, одна из которых понижающая.

Нагревательный элемент с двумя обмотками.

Горячие спирали нагревательного элемента должны постоянно обдуваться холодным воздухом, особенно при работе на максимальной мощности. Если по какой-либо причине поступление воздуха стало недостаточным или вовсе прекратилось (например, вышел из строя двигатель), то, из соображений пожарной безопасности и во избежание перегорания нагревательного элемента, фен должен автоматически отключиться. Такое аварийное отключение происходит благодаря присутствию в устройстве фена сразу двух термочувствительных элементов — двух «рубежей защиты» внутри нагревателя.

Первый «рубеж» — термостат. Он представляет собой пару замкнутых контактов, закреплённых на биметаллической пластине. Находясь близко к выходу нагретого воздуха, контакты интенсивно им обдуваются. При достижении выходящим воздухом критической температуры, контакты отдаляются друг от друга, цепь питания фена размыкается. Через несколько минут, когда биметаллическая пластина остынет, контакты вновь сомкнуться и фен включится.

Термостаты на основе биметаллических пластин.

В случае если вышеуказанная защита по какой-либо причине в нужное время не сработала, то несколькими секундами позже задействуется «второй рубеж» защиты – термопредохранитель. Этот предохранитель одноразовый и, после срабатывания, нуждается в замене.

Плавкий термопредохранитель.

Устройство фена Rowenta CV 4030.

Чтобы увидеть внутреннее устройство бытового фена, разберем его типичного представителя – Rowenta CV 4030. Данная модель оснащена вентилятором на основе низковольтного двигателя, нагревательный элемент состоит из одной понижающей спирали и двух нагревательных. Фен имеет три рабочих режима, на первом режиме обороты вентилятора ниже, чем на двух других. Принципиальная схема этого фена представлена ниже.

В первом положении переключателя SW1 сетевое питание, прошедшее через вилку XP1, фильтр C1R1, защитные элементы F1, F2, диод VD5 (необходимый для отсечения одной полуволны переменного напряжения) поступает на понижающую спираль H1, через неё питается электродвигатель M1. Диоды VD1-VD4 необходимы для выпрямления пониженного спиралью H1 переменного напряжения. Катушки индуктивности L1, L2 и конденсаторы C2, C3 служат для снижения помех, возникающие при работе щеточного электродвигателя. Через диод VD5 питание так же подается и на нагревательную спираль H2.

При переведении переключателя SW2 в положение «2», диод VD5 замыкается накоротко и «выходит из игры». Двигатель начитает работать на максимальных оборотах, спираль H2 нагревается сильнее. Третье положение движка переключателя SW2 соответствует режиму максимальной потребляемой мощности, когда параллельно спирали H2 подключается спираль H3. В таком положении температура выходящего воздуха самая высокая. Кнопка «cool» включена в разрыв обеих нагревательных спиралей, при её нажатии остается включенным только электродвигатель через спираль H1, спирали H2 и H3 обесточиваются.

Процесс вскрытия фена Rowenta cv4030.

Фен в полуразобранном виде.

Фен без корпуса.
Снизу вверх: переключатель SW1, конденсатор C1 с припаянным к нему резистором R1, кнопка SB1, нагревательный элемент, двигатель с пропеллером (в черном кожухе).

Нагревательный элемент.

Диод VD5 (фото слева) и катушки индуктивности (фото справа одной катушки) фена Rowenta CV 4030 смонтированы внутри нагревательного элемента.

Термостат (фото слева).
Термопредохранитель (фото справа)

Как Разобрать Фен Ровента Инфинити Про

Фен ROWENTA CV8655. Разборка и ремонт.

Ремонт кабеля питания фена.

Как разобрать фен Rowenta PRO 2300

Это неплохой фен. Он хорошо и надёжно сделан, однако его слабым местом является кнопка отключения нагревателя. В ней часто обгорают контакты.

«ремонт» фена для волос Rowenta Protect Pro 1800 Silencer PH 532 отключается.

моя группа вк при переходе по ссылкам вам будет предложена регистрация в Cashback .

Разборка и ремонт неразборного фена Rowenta

Попытался показать как разобрать неразборный фен, ремонт это второстепенное там нет ничего сложного 4 диода одна микросхема стабилизатор, .

Как разобрать фен Rowenta Studio dry 2000

ремонт_фена_Rowenta #Rowenta Если вас интересуют запчасти к стиральным машинкам и другой технике, вы можете воспользоваться интернет .

��️Фен Rowenta Compact Pro�� — разборка и ремонт��

Фен дует очень слабым тёплым воздухом, разборка, поиск причины и ремонт.

Rowenta CV5512 Разборка фена и замена провода.

Rowenta CV5512 Разборка фена и замена провода. Наша фирма — NEW LIFE ELECTRONIX OÜ Ремонт домашней техники, кофе-машин,телевизоров .

Как разобрать фен Rowenta pro 2200 W

Разборка бытового фена Rowenta pro 2200 W. Пошагово как разобрать фен ровента про 2200 вт. #фен #какразобрать #разборка.

Как разобрать отремонтировать фен Ровента CV8060A ремонт фена Rowenta

Как разобрать отремонтировать фен Ровента CV8060A ремонт фена Rowenta Как разобрать отремонтировать фен Ровента CV8060A ремонт фена .

РЕМОНТ ФЕНА. БЫСТРЫЙ и ПРОСТОЙ. УМЕЛЫЕ РУКИ. НЕ КОНТАЧАТ ПРОВОДА. ТЕРМО — УСАДКА. ИЗЛОМ ПРОВОДА.

фен#ремонт#починить Что чаще всего ломается в фене? Как быстро и просто установить и устранить неполадку? — смотрим в этом видео. Рекомендую .

Как разобрать и починить фен

Фен можно использовать для разных целей, но одна из его основных задач — это сушка волос. Фены бывают разной конструкции и ценовой категории. Понятно, что хороший прибор не может стоить дешево. И если он ломается, да еще и не вовремя это повод к огорчению. Но не стоит выбрасывать устройство и бежать в магазин за новым устройством. Большинство неполадок можно устранить самостоятельно. С этим вполне может справиться любой человек, если знает, как разобрать фен, его особенности, какие поломки возникают чаще всего и как их можно самостоятельно устранить.

Внутреннее устройство

Перед тем как начать разборку аппарата неплохо будет узнать, что внутри и из чего он вообще состоит. В принципе это довольно простой аппарат и основных элементов в нем не так уж и много. Любой фен состоит из:

1. Электрического шнура;
2. Выключателя/переключателя режимов;
3. Моторчика;
4. Крыльчатки;
5. Нагревательного элемента;

Теперь хорошо видно, что аппарат устроен совсем просто. Самостоятельный ремонт вполне возможен. Ниже мы более подробно рассмотрим основные причины того, почему фен не работает и что можно сделать, чтобы их исправить.

Для этой нехитрой работы нужно заранее подготовить:

• Мультиметр;
• Отвёртку со сменными битами;
• Электропаяльник.

Как разобрать фен

Теперь инструменты подготовлены, желание отремонтировать прибор не пропало, но как это устройство разобрать, чтобы не повредить хрупкий пластик?

А вот разобрать корпус может составить проблему, так как производитель уверен в надежной работе своего устройства и совсем не озаботился о быстрой и безопасной разборке своего девайса.

Корпус может держаться просто на защелках. И если знать где они расположены достаточно просто их отжать, чтобы вскрыть пациента.

Внешние части корпуса также могут быть соединены и с помощью шурупов. Но не обычных, а нестандартных, у которых на головке может быть несколько типов контактных граней:

Может быть и всего один саморез, прикрытый декоративной наклейкой, а дальше обе части корпуса соединяются защелками.

Необходимо быть очень внимательным и осторожным, чтобы случайно не отломить защелки. А сделать это очень легко. Достаточно не заметить скрытый под наклейкой или декоративной заглушкой, саморез или винт.

Также встречаются фены, у которых ручка поворачивается в несколько положений. Вот тут нужно быть предельно внимательным и запомнить порядок разборки всех элементов. Иначе обратной сборки может не получиться.

Если все винты откручены, и защелки освобождены обе половинки девайса будут у вас в руках. Теперь можно начать «лечение пациента».

Электрическая схема фена

Простейшая модель в состоянии просто высушить волосы горячим воздухом.

Более сложные экземпляры имеют три варианта обдува:

А также есть управление скоростью работы вентилятора «больше/меньше».

Нагревательный элемент в простом варианте — нихромовая спиральная нить.

Если посмотреть на схему:

То хорошо видно, что после того, как ток проходит через спираль, которая имеет свое сопротивление, он теряет свою силу. Теперь ему надо попасть на электромотор. Но сначала он выпрямляется через диодный мост и, лишь потом, поступает к электромотору.

Мотор соединен с крыльчаткой. Именно она и подает забортный воздух в корпус фена. Проходя через горячую спираль, подаваемый воздух, прогревается и через сопло выходит из этого прибора для сушки волос.

Весь девайс управляется внешним переключателем, который дает возможность:

1. Включить/выключить прибор.
2. Регулировать скорость воздушного потока.
3. Выбирать режим обогрева или обдува.

Современные модели снабжены защитой, которая не подаст напряжение на нагревательный элемент, если мотор не включен.

Также может стоять термостат — он не дает сильно перегреть спираль и вовремя отключит электропитание.

Если есть электросхема к прибору, мы вместе отремонтируем ваш домашний фен, но, чтобы понять, что не так, обратимся к возможным неисправностям.

Возможные неисправности

Несмотря на кажущуюся простоту у фена есть чему ломаться:

1. Сетевой шнур может иметь внутренний обрыв или замыкание
2. Вышел из строя термопредохранитель.
3. Перегорел резистор.
4. Произошел пробой диодного моста.
5. Перегорел конденсатор.
6. Сломался сам переключатель режимов работы.
7. Поломка переключателя холодного обдува.
8. Заклинило вал двигателя из-за намотки на него волос.
9. Заклинило подшипник вала двигателя.
10. Перегорел сам двигатель.
11. Обрыв нихромовой спирали.
12. Замыкание нагревательной спирали.
13. Нагар на спирали.
14. Отломилась лопасть вентилятора.

Это весь список возможных неисправностей.

Мы же остановимся лишь на типичных поломках, которые под силу устранить самостоятельно.

Характерные признаки неисправного устройства:

• Устройство не включается;
• Устройство включается, но не крутится вентилятор или не набирает обороты;
• При работе двигатель искрит и пахнет горелым;
• Фен дует только холодным воздухом.

Начинаем осмотр и ремонт

Как мы уже сказали разобрать прибор самостоятельно вполне возможно, если быть предельно внимательным и соблюдать порядок действий.

Ремонт прибора также подчинён своей логике, о которой мы расскажем ниже.

Если фен не включается, первый шаг самый логичный — проверить, а есть ли ток в этой розетке?

Если с розеткой всё в порядке, переходим к проверке шнура электропитания. Места перегибов, скрутки — обычные причины поломки сетевого провода. Когда фен разобран, также внимательно подвергают осмотру контактные места провода к переключателям режимов. Для проведения этой процедуры понадобится тестер.

Если провод поврежден, чинить его нет смысла. Необходимо заменить весь провод с вилкой целиком.

Внимание! Самое популярное место поломки провода — на входе в корпус фена.

После такого техосмотра подключаем устройство к сети и проверяем результат выполненной работы.

Выключатель и переключатель

Проверяем также и саму кнопку включения. Она должна включаться плавно и без заеданий. На контактах переключателя не должно быть следов нагара и оплавлений.

Трехпозиционный переключатель проверятся включением каждого режима отдельно. Перед проверкой переключателя стоит пометить все провода, чтобы не перепутать места обратного подключения.

Поврежденные места зачисть мелкой наждачкой и перепаять паяльником.

Если сам переключатель вышел из строя оптимальный вариант заменить его на новый. Но если найти новый переключатель не представляется возможным, как вариант обойти его и подключить питающий провод в обход поломанного переключателя. Так как кнопки включения теперь не будет, то прибор будет включаться сразу после подключения аппарата к розетке.

Вентилятор

Вентилятор отвечает за формирование воздушного потока. С тыльной стороны в корпусе есть специальные отверстия для забора воздуха. Крыльчатка вентилятора выполняется из легкого, но прочного пластика и вращается на металлическом стержне. Эта металлическая ось с одной стороны является продолжением электромотора, а с другой стороны упирается в специальное отверстие в корпусе прибора, которое выполняет роль опорной втулки. Именно крыльчатка через отверстия в корпусе фена забирает наружный воздух и гонит этот поток в сторону сопла.

Наиболее вероятная причина снижения производительности работы вентилятора:

• забитые отверстия в корпусе;
• на вал крыльчатки намотались волосы;
• обломилась одна из лопастей крыльчатки.

Есть два варианте решения проблемы с забитым воздуховодом:

1. Если устройство снабжено сменным фильтром его нужно снять и попытаться хорошо очистить.
2. Если пыль и мусор скопились в щелях для забора воздуха — всё можно успешно убрать с помощью зубной щетки.

Если на вал вентилятора намотались волосы — крыльчатку лучше снять и аккуратно удалить помеху для ее свободного вращения.

Внимание! При очистке вала вентилятора не прилагайте чрезмерных усилий, чтобы не повредить вал или крыльчатку.

Спирали

Повторимся еще раз, материал из которого делается этот нагревательный элемент — нихром. Как только на нихромовою спираль станет подаваться ток, он начинает нагреваться и делает проходящий через нее воздух горячим. В нормальном режиме температура горячего воздуха находится в пределах 50–60 °C.

У более совершенных моделей есть несколько таких спиралей, которые обеспечивают разные режимы нагрева воздуха.

Типичные проявления поломки нагревательного элемента:

• Может возникнуть запах гари при работающем приборе;
• Воздух из сопла выходит или слишком горячий, или вообще холодный.

Эти признаки говорят о том, что нагревательный элемент неисправен. Все эти поломки можно устранить, если фен аккуратно разобрать, осмотреть и попытаться обнаружить источник неисправности.

Если после того как прибор был разобран нужно внимательно осмотреть нагревательный элемент на целостность.

Если обнаружены места прогара нити, ее можно или спаять или скрутить два противоположных конца. Как вариант, обжать оба конца спирали тонкой медной трубочкой.

Но мы должны предупредить, что исходя из опыта использования нихромовых спиралей, такой ремонт способен продлить жизнь фену, но ненадолго.

Если есть возможность лучше всего перегоревшую спираль заменить на новую.

Важно! Нужно понять, почему деталь вышла из строя, чтобы устранить причину появления этой проблемы в будущем.

Двигатель

Электромоторы на фенах могут быть в разных вариантах — 12, 24, 36 вольт.

Специальная дополнительная электронная схема понижает напряжение 220 В. Таким образом, понижается уровень опасности поражения электрическим током.

Если двигатель перестал работать, есть две основных причины этой неисправности:

1. Пробит подводящий электропровод;
2. Вышел из строя сам электродвигатель.

Как починить подводящий кабель с вилкой мы уже написали выше, а на неисправность электромоторчика указывают такие симптомы как:

• После включения двигателя можно услышать небольшой треск;
• Мотор работает нестабильно;
• Есть запах горелой проводки;
• Вентилятор не вращается и слышится небольшое гудение.

Если возникли подозрения в том, что сгорел электромторчик — шансы починить его самостоятельно равны нулю. Разобрать моторчик попробовать можно, но где найти потом нужную деталь.

Отдать в мастерскую? Тоже не вариант — ремонт девайса может оказаться нерентабельным. Проще и выгоднее купить новый фен.

Микросхема

У профессиональных приборов для сушки волос управление режимами работы происходит с помощью микросхем. Тут все немного сложнее. Если есть навыки работы с электросхемами, можно попробовать найти причину неисправности самостоятельно и устранить ее:

1. Может треснуть гетинаксовая подложка и порвать контактную дорожку. Если найти разрыв, его можно устранить с помощью паяльника.
2. На неисправном конденсаторе можно увидеть характерное вздутие. Резистор при выгорании может потемнеть. Если обнаружена сгоревшая деталь, неисправность устраняется ее заменой на новую.

Термостат

Эта деталь предохраняет весь прибор от перегрева.

Если есть термопредохранитель — он тоже может стать причиной плохой работы спирали. Его работоспособность можно также проверить мультиметром. Если он показывает обрыв в цепи, предохранитель необходимо заменить — ремонту он не поддается.

Но есть вариант починить прибор, исключив термодатчик из общей схемы, обойдя проводами мимо него. Какое то время прибором можно будет пользоваться, если его сильно не перегружать.

Маленькие хитрости

Есть стандартные требования по безопасной эксплуатации электрического фена для сушки волос, которые могут раздвинуть границы безаварийной работы прибора, без обращения в сервисные центры:

• Не надо наматывать электрический провод на рукоятку прибора и вообще стараться не допускать скрутки и петель на проводе;
• Применять только те насадки, которые поставлялись в комплекте с устройством;
• Не применять прибор в помещениях с высокой влажностью, чтобы не допустить попадание воды на корпус фена;
• Если расстояние до розетки слишком большое, допускается применение только заводских удлинителей;
• Совсем не лишним будет место забора воздуха оградить мелкоячеистым фильтром, чтобы избежать попадания частиц пыли и волос внутрь прибора;
• Не переносить фен, удерживая его на весу, удерживая его рукой за провод;
• При появлении даже незначительных перебоев в работе, дальнейшая эксплуатация аппарата запрещена;
• Не допускать излишнего перегрева изделия;
• После работы нужно дать прибору остыть и только потом убирать его на хранение;
• Хранить электрический фен необходимо в сухом и проветриваемом помещении;
• Соблюдайте элементарные правила техники безопасности при ремонте электрических приборов;
• Для ремонта фена необходимы навыки работы с электричеством. Если их нет, лучше доверить работу профессионалам в специализированных мастерских.

Повторимся еще раз — самостоятельный ремонт возможен, если все работы выполняются особенно аккуратно. Это всегда актуально для электроприборов.

И еще о ремонте

Хотелось бы дополнить все вышесказанное одной закономерностью. Производитель бытовых фенов настроен на одноразовость своих изделий. На это указывает:

• Чтобы выполнить разбор устройства нужно преодолеть всевозможные секретные крепления;
• При самостоятельном ремонте обязательно потеряется товарный вид изделия. Этому «помогают» настолько хлипкие крепления, что при малейшем усилии они могут сломаться.

Заключение

Итак, мы рассказали, что можно сделать своими руками, если ваш фен перестал включаться, если дует только холодным воздухом или когда сломался вентилятор. Но обращаем ваше внимание, что все вышеизложенное применимо к обычным рядовым устройствам. А если у вас поломалась дорогая модель прибора для сушки волос, мы рекомендуем обратиться за помощью к специалистам в специализированный сервис-центр. У таких моделей более сложная конфигурация с использованием дополнительных опций, например, таких как плавный пуск или ионизатор воздушного потока. В домашних условиях починить такие устройства практически невозможно.

Как разобрать фен ровента инфини про 2200

Делюсь опытом, поскольку сегодня никак не мог сообразить как извлечь внутренности фена для диагностики неисправности. Надеюсь поможет кому-нибудь.
Если саморезы, которые скрепляют половинки корпуса, прикрыты заглушками, то вам повезло и вы легко можете разобрать корпус. В моей модели их не было.

Процедура разборки:
1. Аккуратно поддеваем тонкой отверткой или шилом пластмассовую окантовку накладки переключателя режимов работы вентилятора (0 — 1 — 2), которая находится на ручке фена со стороны всасывающего воздух отверстия.
2. Снимаем пластмассовую накладку переключателя — пластмассовая пластина с «пупырышком», который двигается пальцем и переключает режимы. Под ним находятся два отверстия, в глубине которых два самореза, скрепляющих корпус.
3. Берем узкую плоскую отвертку (около 5 мм ширина рабочего жала) и тонким надфилем делаем посредине пропил на 2-3 мм, чтобы жало отвертки приняло форму буквы П. Саморезы с дебильной головкой примерно такого вида (- -). Выкручиваем хитрой отверткой саморезы.
4. Жало тонкой отвертки аккуратно вставляем в место стыка передней и задней части корпуса фена, примерно на 30 градусов правее (левее) самой верхней точки корпуса (у меня там как раз начинаются пластмассовые «рожки» вдающиеся в переднюю часть корпуса) и медленно поворачиваем жало отвертки до щелчка — отщелкивания пластмассовых упоров корпуса фена справа, а потом, переместив отвертку зеркально, слева.
5. Аккуратно извлекаем заднюю часть корпуса.
6. Маленькой крестообразной отверткой откручиваем саморез крепления платы с кнопкой (на передней части ручки фена под указательный палец) усиления оборотов двигателя.

Все. Внутренности фена можно извлекать.

Если кому интересно, то разборку стал делать после жалоб прекрасной половины на появившийся сильный шум двигателя. Оказалось, что крыльчатка сильно трется о корпус, царапины конкретные. В спокойном состоянии при ручном прокручивании крыльчатки никакого трения нет, зазор между корпусом примерно 1,5-2 мм, хруста неисправных подшипников нет, крыльчатка сидит на оси двигателя жестко и не болтается. ХЗ почему трется при вращении. Вынимать двигатель и снимать крыльчатку с целью более глубокой диагностики подшипников, оси двигателя и крыльчатки побоялся (вдруг там все на клею), просто удалил комки пыли, намотавшиеся на ось двигателя волосы, нитки. Собрал обратно и включил. Работает без замечаний только в режиме 1. В режиме 2 трется о корпус крыльчатка и начинает краснеть спираль нагрева воздуха. Посоветовал дамам пользоваться только в режиме 1.

Никто с такой хренью не сталкивался? что за фигня такая с трением крыльчатки о корпус?

Очень полезные фишки по ремонту фенов. (на примере ROWENTA Infini PRO 2000W и PHILIPS SalonDry Travel 2000W)

Открыл для себя недавно очень хороший и относительно несложный способ ремонта фенов, у которых выходит из строя спираль нагревателя. Но как обычно все по порядку.

Рассмотрим сегодня сразу аж два фена, но прежде, следует разобраться с их устройством и особенностями.

Итак первый фен — ROWENTA Infini PRO 2000W.

Разбираем устройство. Снимаем защитную сетку сзади, затем снимаем заслонку автоматического режима, выключающего фен, если окошко фотоэлемента не закрыто (такая у него есть функция),

затем снимаем заднюю крышку

и выкручиваем все видимые винты.

Еще следует не забыть про переднее колечко на носу и аккуратно снять его. На картинке видно, где у него находятся фиксаторы.

Теперь удаляем термоскотч и снимаем слюдяную термозащиту.

Таким образом добираемся до спирали нагревателя. Видим, что спираль перегорела в двух местах. Возможно туда каким-то образом проник металлический предмет и закоротил спиральку. На картинке я уже отогнул участки, которые подлежат восстановлению.

Ну что ж, теперь нужно каким-то образом восстановить спираль нагревателя для полноценного функционирования (остальные узлы и элементы исправны и рассматривать их не будем). Некоторое время назад я пытался найти какой-либо способ восстановления спирали нагревателей, при этом следует заметить, что почти все нагреватели и ТЭНы бытовой техники в этом мире изготовлены из нихрома (сплав никеля и хрома, имеющий определенное удельное сопротивление электрическому току и, способный нагреваться до 1100 градусов и при этом не сгорать на открытом воздухе). Победить нихром обычным паяльником нет смысла во-первых, по причине того, что температура плавления свинцово-оловянного припоя ниже температуры нагрева рабочей нихромовой спирали (рабочая температура нихрома до 1100 градусов, тогда как свинцово — оловянный припой при 300 градусах будет уже расплавлен) и это приведет все мы понимаем, к чему, а во-вторых даже если не обращать внимание на температуры, то оловянный припой сам по себе отпадет через какое-то время, поскольку залудить нихром нормально не получится, даже используя паяльную химию (ну не ложится этот припой на нихром никак). Следовательно, везде, где я искал, присутствовали советы по восстановлению нихрома при помощи либо соединения типа гайка-болт, что никак мне не подходит по габаритам, либо еще вариант — хорошо скрутить и зажать в гильзе или наконечнике, что тоже не подходит по трудоемкости и габаритам, да и надежность так-себе, поскольку после нагрева контакт начнет окисляться, что даст дополнительное сопротивление в точке соединения, а это приведет к новому перегоранию, но сперва поискрит чуток. Следовательно вопрос ремонта нихромовых спиралей оставался для меня открытым, т.к. механическое соединение меня никак не устраивало. Но вот, на каком-то ресурсе, я нашел достаточно ценный совет, что можно спаять нихром обычным медно-фосфорным припоем, который, как оказалось в дальнейшем, ложится на спираль «как родной», да и сопротивление в точке нашей спайки в результате будет минимальное, что исключит перегрев спирали и дальнейшее ее перегорание в этом месте. А чтобы сие действие сотворить нужна простая газовая горелочка на пропане или изобутане (обычный газ для зажигалок), которая продается на любом радио или колхозном рынке.

Припой медно-фосфорный. Продается в любом магазине инструментов для холодильной техники (в прутках). Самый дешевый нам подойдет (кажется П-14 или что-то подобное), как в общем-то и любой другой припой для пайки меди. Одного прутка хватит на сотню такого рода спаек.

Теперь слегка оттопыриваем и соединяем концы разрыва нашей спирали, так чтобы прогревая их, не нагреть что-нибудь лишнее (делаем, как на картинке выше). Причем скручивать концы не обязательно — пайка достаточно надежная и крепкая. Начинаем прогревать сперва припой, поскольку время доведения его до температуры плавления чуть больше, чем время разогрева проволоки из нихрома, и, как только припой начинает (собирается) плавиться, переносим его вместе с пламенем горелки в нашу точку спайки. Ну и когда эта точка погрузится в расплавленный припой, то убираем из пламени сперва пруток, а потом и само пламя (почти одновременно). По времени весь процесс занимает несколько секунд, а сама спайка не более секунды (это для тех кто ни разу не в курсе). В нашем случае получаем следующую картину (точки спайки обвел кружочками, а картинки с нормальным разрешением, поэтому их можно увеличивать, чтобы рассмотреть поближе):

ну или с другого ракурса

А чтобы наши точки спайки не коснулись соседних витков, поджимаем их ближе к ребрам слюдяной катушки нагревателя. Ну и, само собой, располагаем и прижимаем витки нагревателя так, чтобы ни при какой тряске они не сползли на соседей и не коротнули между собой. Дальше сборка в обратном порядке и обращаем внимание, чтобы кнопки, крепежные стойки и винты не прижали проводку, не передавили ее и не нарушили изоляцию.

Следующий фен PHILIPS SalonDry Travel 2000W с таким же решением проблемы, но!

Почему такое происходит? А вот почему. В данной модели наш нагревательный элемент — та же нихромовая спираль, как и у первого фена ROWENTA, но помимо своих прямых обязанностей по нагреву потока воздуха, она имеет второе назначение и используется еще и как делитель напряжения, или другими словами, выступает еще и в качестве сопротивления, понижающего напряжение питания. Полученное таким способом напряжение, выпрямляется диодами и поступает на двигатель вентилятора. Таким образом наша спираль является частью источника питания двигателя вентилятора и конечно же при обрыве спирали нагревателя, перестает работать вся система целиком. Вот он и не включается )).

Ну что же, осталось только разобрать технику, восстановить спиральку тем же способом, что указан выше, и собрать в обратном порядке.

Опишу разборку, хоть она несложная и без секретов, ну а в остальном опыт у всех уже есть, поэтому умного учить — только портить )).

Снимаем с попы фена защитную крышку. Ее не нужно ни поворачивать, ни хитрить в каких-то местах, а просто тупо поддеть и снять. С небольшим усилием.

Это было самым сложным в разборке.

Дальше выкручиваем из рукоятки все винтики, снимаем боковые пластины с цилиндра турбины, рукоятку, две стальные скобы сверху и снизу изнутри на выхлопной части турбины. Раскрываем турбину на две половинки, снимаем слюдяную термоизоляцию. Все описанное производится без проблем, поэтому не делаю пошаговых картинок.

Добираемся до нагревателя и повторяем те же танцы с бубном, что и с Ровентой делали.

Собираем как разбирали и помним о безопасном расположении проводки и кнопочек.

Как Разобрать Фен Ровента Инфинити Про

Это неплохой фен. Он хорошо и надёжно сделан, однако его слабым местом является кнопка отключения нагревателя.

Как разобрать фен Rowenta pro 2200 W

Разборка бытового фена Rowenta pro 2200 W. Пошагово как разобрать фен ровента про 2200 вт. #фен #какразобрать .

Как разобрать фен Rowenta Studio dry 2000

ремонт_фена_Rowenta #Rowenta — Если вас интересуют запчасти к стиральным машинкам и другой технике, вы можете .

Ремонт фена Rowenta

Ремонт фена Rowenta.

��️Фен Rowenta Compact Pro�� — разборка и ремонт��

Фен дует очень слабым тёплым воздухом, разборка, поиск причины и ремонт.

РЕМОНТ ФЕНА ROWENTA 1700W

РЕМОНТ ФЕНА ROWENTA 1700W Помочь каналу очень просто ➀ Подпишись на канал «Гаражный хит» и нажми ➁ .

20210606 фен ровента 2100 не греет

А это уже новый фен ровента, буквально неделю назад разбирал с танцами с бубном, и этот в разборке не лучше.

Как разобрать отремонтировать фен Ровента CV8060A ремонт фена Rowenta

Как разобрать отремонтировать фен Ровента CV8060A ремонт фена Rowenta Как разобрать отремонтировать фен .

Фен ROWENTA instant dry 2200w не дует — ремонт.

Фен ROWENTA instant dry 2200w : разборка, снятие крыльчатки обдува электродвигателя, устранение заклинивания .

как ФЕН , неразборный , открыть и почистить от намотавшихся волос ?

��️Фен philips pro 2100w ionic — разборка��️

фен philips dry care pro 2100w ionic — разборка аппарата для чистки. hair dryer philips dry care pro 2100w ionic.

как разобрать фен Philips ProCare Brillance (type hp8657)

заполняем пробелы интернета ) нигде не нашел информации о разборке этого девайса, сам раскорежил его, и делюсь .

фен rowenta nomad не включается — ремонт

фен rowenta nomad не включается: разборка, восстановление термореле. Вайбер: 80673798776.

Как разобрать фен Rowenta studio dry 2000

Разборка и ремонт неразборного фена Rowenta

Попытался показать как разобрать неразборный фен, ремонт это второстепенное там нет ничего сложного 4 диода одна .

Rowenta CV5512 Разборка фена и замена провода.

Rowenta CV5512 Разборка фена и замена провода. Наша фирма — NEW LIFE ELECTRONIX OÜ Ремонт домашней техники, .

Как отремонтировать фен

Довольно частая неисправность. Я ее решаю довольно «варварским » способом.

Разборка фена Rowenta CF9320

Розборка и ремонт перегрева, фен Rowenta brush activ 1000W

Ремонт фена ровента!

Расборка,ремонт,сборка фена РОВЕНТА.

Ремонт фена Rowenta gv 4030

По результату сломалась кнопка отключения горячего воздуха. расплавил оставшийся пенек, и все залил клеем пока .

Ремонт фен щётки rowenta

Ремонт фен щётки rowenta. Перегрев отключается после нескольких секунд работы. #рембыттехника77 .

█ Разборка Фена СКРЫТЫЕ ЗАЩЁЛКИ / КОНТАКТНАЯ ГРУППА / Hairdryer repair

СКРЫТЫЕ ЗАЩЁЛКИ. Контактная группа основная цель разборки. Сетевой провод перегнулся, фен работает только в .

Ремонт и разборка фена Rowenta brush activ volume shine cf9320d0

Всем привет, друзья! В этом видео я довольно подробно описал все проблемы связанные с разборкой и ремонтом якобы .

Ремонт фена для волос

Простая неисправность фена. Ремонт может сделать почти каждый.

Как разобрать фен AURORA AU203

ремонт_фена_Aurora #AURORA — Если вас интересуют запчасти к фенам, стиральным машинкам и другой технике, .

Как разобрать фен?

Многие из вас привыкли, что современный фен, либо не разбирается вовсе — клееный корпус. Либо надо разбирать очень .

Как снять крыльчатку с фена

Есть дополнения к этому видео. Вот ссылка .

Как разобрать фен для волос Babyliss Pro Veneziano Ремонт фена своими руками

Ремонт фена своими руками. Разбираем фен для сушки и укладки волос Babyliss Pro Veneziano.

интересный ремонт фена для сушки волос

Всем привет! Расскажу о том как отремонтировать фен для сушки волос. мне на ремонт дали фен для сушки волос, .

разборка фена HP 4983

Нетрадиционный разбор фена HP 4983.

Как снять крыльчатку обдува с фена для волос?

Пробую два способа снятия крыльчатки обдува фена для волос.

Разборка фена BOSCH

Разборка и сборка фена BOSCH Type: CTHM10 1000W.

Ремонт HP8664/00 . Repair HP8664 / 00

Перегревался фен и отключался и за лопнувшего крепления крыльчатки. Надел втулку и посадил на вал двигателя.

How To Repair Rowenta Brush Activ DIY

Reviews of Hair Dryer Rowenta Brush Activ How to fix Rowenta Brush Activ 1000 diy Rowenta Brush Activ How to fix Curl Hair .

Разборка фена Scarlett SC-HD70I50

Как разобрать фен Scarlett SC-HD70I50, скрытые заглушки.

Как разобрать и отремонтировать фен Scarlett

Показан ремонт кабеля и устранение непропая выключателя.

Ремонт фена для волос своими руками

Как правило, показанные на видео фены не дорогие, и частые ремонты по сумме через 1.5-2 года перекроют их стоимость .

ремонт фена scarlett is hd72i01 не работает обдув

моя группа вк при переходе по ссылкам вам будет предложена регистрация в Cashback EPN, .

Ремонт фена PHILIPS не включается

Ремонт фена PHILIPS не включается. Как всегда не сложный ремонт На моем канале вы сможете увидеть как .

КАК ОТРЕМОНТИРОВАТЬ ЛЮБОЙ ФЕН ДЛЯ СУШКИ ВОЛОС В 2022?!

электрика #ремонт #своими_руками КАК ОТРЕМОНТИРОВАТЬ ЛЮБОЙ ФЕН ДЛЯ СУШКИ ВОЛОС В 2022?! Приветствую .

Ремонт фена.

Всем привет, в этом видео ремонтирую фен. Одна из лопастей вентилятора отломилась и застопорила мотор фена.

Ремонт фена, обычная неисправность.

В этом видео показал простую причину почему не работал фен.

как разобрать фен VITEK 1000W.

как я вскрывал корпус фена.

Ремонт фена. Не работает вентилятор.

ремонт_фена#как_починить_вентилятор#не_крутится_двигатель Здравствуйте друзья, в этом видео я вам покажу, как .

Обзор на фен Rowenta Infini Pro из Rozetka

Фен — Instagram — elya_krasnukhina #мояраспаковка.

Ремонт фена. Не включается.

Ремонт фена. Разборка Диагностика Ремонт фен Scarlett SC-1078 Ремонт фена Scarlett Повышаем самооценку .

Нет горячего воздуха простой ремонт фена

На ремонте фен для сушки волос #рембыттехника77 #фен #простойремонт #ремонтфена #кудрово.

РЕМОНТ ФЕНА для сушки волос Saturn — простая, но хитрая поломка.

Приятного просмотра! Телефон для заказчиков моих заточных услуг: +380501070215 (вайбер, ватсап, телеграм).

ГЛИЧТРАП ВЕРНУЛСЯ! ➲ ФНАФ РУИН #2 ➲ FNAF RUIN SECURITY BREACH #2

НОВЫЙ ФНАФ ВЫШЕЛ. ➲ ФНАФ РУИН ➲ FNAF RUIN SECURITY BREACH #1

Сколько сил в этом МОНСТРЕ? Пассат собран и готов рвать!

САМЫЙ БОЛЬШОЙ ШАРИК

Почему СОБАКИ ЖИВУТ так МАЛО? 4 закона ДОЛГОЛЕТИЯ — ТОПЛЕС

Юрий Стоянов показал свой маникюр�� #тнт #shorts #юмор #камедиклаб #камеди #воля #харламов #стоянов

입술 플럼퍼 기계 #part2

ХОЖУ ПО ВОДЕ!**проверка пранков**

Собираем ходовую от самолета Ту-16! Уникальный вездеход Арктика.

HIGHLIGHTS: Inter Miami CF vs. Atlanta United FC | July 25, 2023

АВТООБЗОР НА МЕРСЕДЕС БАНАН CLS 63 — ОТ ДЖАВИДА #джавид #автообзор #мерседес

Дальняк втроём на китайском Урале до БАЙКАЛА 5500км! 2 серия

Cameraman Boss & Titan TV Man & TITAN Cameraman VS Skibidi Spider & Saw Toilet & G Man Toilet

Музыка твоего Бати

��️ Конор дал ключи от ЛАМБЫ бойцу своей команды | Смотри #TUF31 на Кинопоиске

Смотрите новые, популярные видеоролики онлайн в хорошем качестве. Быстрый поиск любого видео.

Как разобрать фен rowenta infini pro 2000w

ремонт_фена_Rowenta #Rowenta — Если вас интересуют запчасти к стиральным машинкам и другой технике, вы можете .

Как разобрать фен Rowenta PRO 2300

Это неплохой фен. Он хорошо и надёжно сделан, однако его слабым местом является кнопка отключения нагревателя.

Ремонт фена Rowenta

Ремонт фена Rowenta.

��️Фен Rowenta Compact Pro�� — разборка и ремонт��

Фен дует очень слабым тёплым воздухом, разборка, поиск причины и ремонт.

Как разобрать фен Rowenta studio dry 2000

Как разобрать отремонтировать фен Ровента CV8060A ремонт фена Rowenta

Как разобрать отремонтировать фен Ровента CV8060A ремонт фена Rowenta Как разобрать отремонтировать фен .

20210606 фен ровента 2100 не греет

А это уже новый фен ровента, буквально неделю назад разбирал с танцами с бубном, и этот в разборке не лучше.

Разборка и ремонт неразборного фена Rowenta

Попытался показать как разобрать неразборный фен, ремонт это второстепенное там нет ничего сложного 4 диода одна .

Разборка фена Rowenta CF9320

как разобрать фен ровента

Разбор фена roventa pro 2300

Не судите строго.

как ФЕН , неразборный , открыть и почистить от намотавшихся волос ?

фен Rowenta CV 8547 \ не жарит

сломалась кнопка размыкатель горячего воздуха. запасных нет в продаже. чинить крайне лениво. спаял размыкаемые .

Как разобрать фен Rowenta pro 2200 W

Разборка бытового фена Rowenta pro 2200 W. Пошагово как разобрать фен ровента про 2200 вт. #фен #какразобрать .

Ремонт фена Rowenta gv 4030

По результату сломалась кнопка отключения горячего воздуха. расплавил оставшийся пенек, и все залил клеем пока .

roventa brush activ разборка

разборка фена roventa brush active 1000.

Rowenta CV5512 Разборка фена и замена провода.

Rowenta CV5512 Разборка фена и замена провода. Наша фирма — NEW LIFE ELECTRONIX OÜ Ремонт домашней техники, .

█ Разборка Фена СКРЫТЫЕ ЗАЩЁЛКИ / КОНТАКТНАЯ ГРУППА / Hairdryer repair

СКРЫТЫЕ ЗАЩЁЛКИ. Контактная группа основная цель разборки. Сетевой провод перегнулся, фен работает только в .

«ремонт» фена для волос Rowenta Protect Pro 1800 Silencer PH 532 отключается.

моя группа вк при переходе по ссылкам вам будет .

Как разобрать фен ровента 2100 вт

Ремонт фена ровента 2100 вт.

Ремонт и разборка фена Rowenta brush activ volume shine cf9320d0

Всем привет, друзья! В этом видео я довольно подробно описал все проблемы связанные с разборкой и ремонтом якобы .

РЕМОНТ ФЕНА. БЫСТРЫЙ и ПРОСТОЙ. УМЕЛЫЕ РУКИ. НЕ КОНТАЧАТ ПРОВОДА. ТЕРМО — УСАДКА. ИЗЛОМ ПРОВОДА.

фен#ремонт#починить Что чаще всего ломается в фене? Как быстро и просто установить и устранить неполадку?

Фен ROWENTA instant dry 2200w не дует — ремонт.

Фен ROWENTA instant dry 2200w : разборка, снятие крыльчатки обдува электродвигателя, устранение заклинивания .

Розборка и ремонт перегрева, фен Rowenta brush activ 1000W

РЕМОНТ ФЕНА ROWENTA 1700W

РЕМОНТ ФЕНА ROWENTA 1700W Помочь каналу очень просто ➀ Подпишись на канал «Гаражный хит» и нажми ➁ .

фен rowenta nomad не включается — ремонт

фен rowenta nomad не включается: разборка, восстановление термореле. Вайбер: 80673798776.

Фен Ровента 2000

Разборка корпуса фена Ровента 2000.

Как разобрать фен Roventa

Ремонт фена ровента!

Расборка,ремонт,сборка фена РОВЕНТА.

Ремонт фен щётки rowenta

Ремонт фен щётки rowenta. Перегрев отключается после нескольких секунд работы. #рембыттехника77 .

Как разобрать фен?

Многие из вас привыкли, что современный фен, либо не разбирается вовсе — клееный корпус. Либо надо разбирать очень .

разборка фена HP 4983

Нетрадиционный разбор фена HP 4983.

Как разобрать фен AURORA AU203

ремонт_фена_Aurora #AURORA — Если вас интересуют запчасти к фенам, стиральным машинкам и другой технике, .

Как снять крыльчатку обдува с фена для волос?

Пробую два способа снятия крыльчатки обдува фена для волос.

Ремонт фена Rowenta

Не дует горячий воздух, только холодный.

Фен-щетка Philips Essential то работает, то нет.

Фен-щітка для волосся Philips Essential Care : разборка и ремонт Вайбер:80673798776.

Разборка фена Scarlett SC-HD70I50

Как разобрать фен Scarlett SC-HD70I50, скрытые заглушки.

МУЗА 5 фен щетка ремонт

МУЗА 5 фен щетка частичный ремонт ,разборка,чистка.

Ремонт фена для волос

Простая неисправность фена. Ремонт может сделать почти каждый.

Как снять крыльчатку с фена

Есть дополнения к этому видео. Вот ссылка .

Разборка фена MOSER Edition 1900W

Разборка фена MOSER Edition 1900W.

Ремонт фена для волос своими руками

Как правило, показанные на видео фены не дорогие, и частые ремонты по сумме через 1.5-2 года перекроют их стоимость .

Philips Salon Dry Control ремонт

Ссылка для покупки продукции Philips — разбираем фен, ремонтиреум фен Philips и собираем обратно.

Как разобрать фен PHILIPS ThermoProtect 2100

ремонт_фена_Philips #Philips — Если вас интересуют запчасти к стиральным машинкам и другой технике, вы можете .

��Как разобрать фен Braun creation 1800 и ему подобные

Все понятно, разбираем фен)

Ремонт Фена Philips Salon Pro 2100w

ФЕН. Ремонт Фена.

Друг!* Если ты читаешь это, *ПОДДЕРЖИ МОЮ ПОДРУГУ* Подпиской, Лайком и напиши, что нибудь приятное .

Как разобрать фен Philips

Искал на просторах как разобрать, а также собрать этот девайс. Ничего путного не нашел.

Разборка и ремонт стайлера Фен-Щётка Gemei Gm-4829

Разборка и ремонт стайлера Фен-Щётка Gemei Gm-4829 с указанием слабых мест.

HIGHLIGHTS: Liverpool 7-0 Man United | Salah breaks club record as Reds score SEVEN!

Функционал заднего ряда Хендэ���� #хундай #задний #хендэ

НИКОЛАЙ СОБОЛЕВ: два стула, покушение на отца и жизнь на 40 тысяч рублей

��ШКОЛЬНАЯ ВИКТОРИНА 1 | WICSUR #shorts

Смертельная КРОКОДИЛЬНЯ 3 | CLEX #shorts

Битва за Бахмут: Пригожин угрожает отступить

✈️Куда летят самолеты в GTA 5 ? #shorts

MILLION JAMOASI 2022 KUZ 4K

Камеди Клаб Новый сезон «Чебурашка» Демис Карибидис, Тимур Батрутдинов

Тайна моей семьи | ФИЛЬМ 2023 | ДЕТЕКТИВ С ЗАКРУЧЕННЫМ СЮЖЕТОМ | НОВАЯ МЕЛОДРАМА 2023

COOL FOOD HACKS ���� #shorts

Мама Читера ТРЕБУЕТ ВЕРНУТЬ ДЕНЬГИ за Донат Сына

Я ПОВЕРИЛ В ПРИЗРАКОВ? САМЫЕ ПАРАНОРМАЛЬНЫЕ СЛУЧАИ СНЯТЫ НА КАМЕРУ | Ghostbuster

Как я Унитазы Чистил — Отработка в Школе (анимация)

Хотели отомстить | Содержанки. Новый сезон #shorts

Смотрите новые, популярные видеоролики онлайн в хорошем качестве. Быстрый поиск любого видео.

Разборка фена Rowenta для ремонта

Одной из причин, когда воздух не частично и/или полностью не нагревается, является выход из строя спирали накаливания. Ситуация повторяющаяся не часто, но лучше быть готовым к ней. Раскрыв корпус и добравшись до спирали нужно визуально её осмотреть.

Часто любители делают одну, и ту же ошибку: стараются самостоятельно починить нагревательный элемент, соединить нихромовую нить. Положительного эффекта хватит не более чем на два или три месяца. Дальше опять ремонт.

Специалисты рекомендуют «не мучиться», а заменить вышедшую из строя спираль новой.

Электрический силовой агрегат.

Веном неприятностей, когда сломался фен, можно считать выход из строя силового агрегата. Фен может искрить, издавать неприятные запахи и даже сгореть. Поэтому ремонт нельзя затягивать. Убедиться в проблеме, связанной с электродвигателем, можно используя тестер.

Фото: Разборка и ремонт фена Maxwell MW-2019 VT.

В данной ситуации нет смысла даже пытаться вдохнуть жизнь в двигатель. Существует два варианта решения проблемы: замена электрического силового агрегата, либо ремонт в сервисном центре. Только специалисты могут провести качественно работы с предоставлением гарантий.

Проблемы с микросхемой.

Бывает, что подложка из гетинакса разрушается: появляются микротрещины. Для проведения качественных работ по ликвидации проблемы потребуется наложить на повреждённые места припой. Часто вышедшие из строя конденсаторы раздуваются. Обнаружив дефект потребуется замена конденсаторов. Ещё одна проблема: нерабочие резисторы. Их не ремонтируют, а элементарно меняют новыми изделиями.

О проблемах термостата несколько слов.

Часть фенов оснащены самостоятельными регуляторами. Эффект регулировки возможен при использовании резистивного делителя. Есть два пути устранения неполадок: отключить датчик и посмотреть на реакцию бытового прибора. Или замкнуть провода и наблюдать за происходящим. Если изменений не произошло, потребуется принципиальная схема аппарата для сушки волос определённой модели или помощь мастеров сервисного центра.

Безопасная эксплуатация

Чтобы не посещать часто центр сервиса и экономить время и семейный бюджет, необходимо четко выполнять все требования по эксплуатации:

1. Используйте только стандартные, заводского изготовления удлинители.
2. Осматривайте шнур перед каждым использованием изделия и не наматывайте его на рукоять при хранении.
3. Можно пользоваться только прилагаемыми насадками, которые идут в комплекте.
4. Не пользуйтесь изделием в помещении с повышенной влажностью и не допускайте попадания на него воды.
5. Установите в воздухозаборник специальный мелкоячеистый фильтр, исключающий засасывание волос внутрь устройства.
6. В случае проявления любой неисправности — немедленно отключайте изделие от электрической сети.
7. Не дергайте провод из розетки и не носите прибор за шнур. Помните, что внутри его провода не стальные, а медные, которые от механического воздействия могут повредиться.
8. Не перегревайте фен, если вам нужен прибор для длительного использования — приобретите профессиональное устройство, рассчитанное на долгую работу.
9. Перед укладкой прибора на хранение надо дать ему время на остывание не менее получаса.
10. Хранить изделие нужно в сухом месте, ящик должен запираться.

При точном исполнении всем рекомендаций ваш фен будет работать без ремонта, а ваша прическа будет выглядеть безупречно и стильно.

Как правильно разобрать

Демонтаж корпуса фена часто вызывает сложности, поскольку его части скрепляются при помощи внутренних защелок, и обнаружить их месторасположение с внешней стороны затруднительно. На любой разновидности устройства всегда имеется саморез, находящийся на рукоятке в области вхождения в корпус шнура питания. Как правило, саморез прикрыт декоративной заглушкой либо наклейкой. Приступая к разборке корпуса, нужно последовательно выполнить следующие действия:

1. Снять пластиковую заглушку либо убрать этикетку и открутить саморез.
2. Слегка разъединить части корпуса и найти расположение внутренних защелок. В большинстве случаев крепежные элементы располагаются в нижней части рукоятки и в области сопла.
3. Отжать защелки через образовавшийся зазор, воспользовавшись плоской отверткой. После расщепления боковых защелок верхние могут освободиться самостоятельно.
4. Разобрав корпус, проводят диагностику для определения имеющихся неисправностей.

Электрическая схема строительного фена

Рассмотрим электрическую схему рис.1 строительного фена:

Одна диагональ диодного моста — подключается к внешнему источнику переменного напряжения 220В.

Другая диагональ диодного моста соединена с электродвигателем.

Электрическая схема состоит из следующих элементов:

• тумблера, осуществляющим режим температуры управления — К1;
• тумблера, осуществляющим скорость вращения ротора электродвигателя управление скоростью обдува — К2;
• тумблера отключения ТЭНов — К3;
• электродвигателя вентилятора — М;
• конденсатора — С;
• ТЭНов — RТЭН;
• диодов — VD1, VD2.

Через диодную мостовую схему одной диагонали моста выпрямленный ток двух потенциалов +,- поступает на электродвигатель. При переходе от анода к катоду — ток протекает при положительном полупериоде синусоидального напряжения.

Два конденсатора соединенных в электрической схеме параллельно, — служат дополнительными сглаживающими фильтрами.

Скорость обдува происходит за счет изменчивости сопротивления в электрической цепи, то есть, при переключении тумблера скорости на наибольшее значение сопротивления, — скорость вращения ротора электродвигателя уменьшается в связи с падением напряжения.

Количество ТЭНов нагревателей в данной схеме — четыре. Температурный режим строительного фена осуществляется тумблером температурного управления.

ТЕНы в электрической цепи имеют разное сопротивление, — соответственно, температура нагрева при переключении из одного участка электрической цепи на другой — нагрев ТЭНов будет соответствовать своему значению сопротивления.

Общий внешний вид строительного фена с его названиями отдельных деталей, — показан на рис.2

Следующая электрическая схема строительного фена рис.3, — сопоставима с электрической схемой рис.1

В данной электрической схеме отсутствует диодный мост. Управление скоростью обдува и управление температурным режимом, — происходит при переключении из одного участка электрической цепи на другой, а именно:

• при переключении на участок электрической цепи — состоящей из диода;
• при переключении на участок электрической цепи — не имеющей диод.

При протекании тока в переходе анод — катод диода VD1, имеющим свое сопротивление, — ТЭН2 будет нагреваться соответственно двум значениям сопротивлений:

• сопротивления при переходе анод — катод диода VD1;
• сопротивлении ТЭНа ТЭН2.

При протекании тока в переходе анод — катод диода VD2, напряжение подаваемое на электродвигатель и ТЭН1, — будет принимать наименьшее значение.

Это интересно: Уход за волосами зимой — 7 самых важных советов

Соответственно, скорость вращения ротора электродвигателя и температура нагрева ТЭНа для данного участка электрической цепи, — будет соответствовать прямому переходу тока диода VD2. Нагрев ТЭНа ТЭН1 для данного участка, так же зависит от своего внутреннего сопротивления, то есть учитывается сопротивление ТЭНа.

Электрическая схема фена

Простейшая модель в состоянии просто высушить волосы горячим воздухом.

Более сложные экземпляры имеют три варианта обдува:

А также есть управление скоростью работы вентилятора «больше/меньше».

Нагревательный элемент в простом варианте — нихромовая спиральная нить.

Если посмотреть на схему:

То хорошо видно, что после того, как ток проходит через спираль, которая имеет свое сопротивление, он теряет свою силу. Теперь ему надо попасть на электромотор. Но сначала он выпрямляется через диодный мост и, лишь потом, поступает к электромотору.

Мотор соединен с крыльчаткой. Именно она и подает забортный воздух в корпус фена. Проходя через горячую спираль, подаваемый воздух, прогревается и через сопло выходит из этого прибора для сушки волос.

Весь девайс управляется внешним переключателем, который дает возможность:

1. Включить/выключить прибор.
2. Регулировать скорость воздушного потока.
3. Выбирать режим обогрева или обдува.

Современные модели снабжены защитой, которая не подаст напряжение на нагревательный элемент, если мотор не включен.

Также может стоять термостат — он не дает сильно перегреть спираль и вовремя отключит электропитание.

Если есть электросхема к прибору, мы вместе отремонтируем ваш домашний фен, но, чтобы понять, что не так, обратимся к возможным неисправностям.

Меры предосторожности

При починке любого устройства важно соблюдать базовые меры предосторожности, чтобы не нанести вреда себе и окружающим

• Перед работой убедитесь, что фен не подключен к сети и не находится под напряжением. Категорически нельзя разбирать бытовой прибор, пока он включен в розетку – это опасно для жизни.
• Если вы разбираете устройство впервые и не уверены, что точно сможете правильно собрать его обратно, то лучше снять весь процесс на камеру смартфона или зарисовать примерную схему расположения элементов. Это поможет лучше сориентироваться, где должна находиться каждая деталь, и облегчит процесс сборки.
• Проверить исправность детали после ремонта лучше при помощи мультиметра или индикаторной отвертки. Не включайте устройство в сеть, пока не будете полностью уверены, что оно исправно.

Устройство прибора

Фены бывают разные: профессиональные и бытовые, большие и компактные, с насадками и без, с дополнительными функциями, комбинированные варианты (фен-плойка и др.) – перечислять их можно до бесконечности. Но принцип работы и общее устройство всех приборов этого типа одинаковое. Соответственно, поломки у них случаются однотипные.

В самом простом, не напичканном электроникой приборе, присутствует всего несколько конструктивных элементов:

• труба из термостойкого пластика, через которую прогоняется воздух;
• электровентилятор, посредством которого движение воздуха осуществляется;
• нагревательный элемент (спираль или пластины), разогревающие воздух;
• выключатель и/или переключатель режимов работы (механический или сенсорный);
• шнур электропитания и штепсельная вилка для включения фена в розетку.

Но во многих современных фенах присутствуют и дополнительные детали: различные виды индикаторов, терморегулятор, термостат, ионизатор и т.д. Вероятность поломки таких приборов выше, чем более простых конструкций.

Маленькие хитрости

Есть стандартные требования по безопасной эксплуатации электрического фена для сушки волос, которые могут раздвинуть границы безаварийной работы прибора, без обращения в сервисные центры:

• Не надо наматывать электрический провод на рукоятку прибора и вообще стараться не допускать скрутки и петель на проводе;
• Применять только те насадки, которые поставлялись в комплекте с устройством;
• Не применять прибор в помещениях с высокой влажностью, чтобы не допустить попадание воды на корпус фена;
• Если расстояние до розетки слишком большое, допускается применение только заводских удлинителей;
• Совсем не лишним будет место забора воздуха оградить мелкоячеистым фильтром, чтобы избежать попадания частиц пыли и волос внутрь прибора;
• Не переносить фен, удерживая его на весу, удерживая его рукой за провод;
• При появлении даже незначительных перебоев в работе, дальнейшая эксплуатация аппарата запрещена;
• Не допускать излишнего перегрева изделия;
• После работы нужно дать прибору остыть и только потом убирать его на хранение;
• Хранить электрический фен необходимо в сухом и проветриваемом помещении;
• Соблюдайте элементарные правила техники безопасности при ремонте электрических приборов;
• Для ремонта фена необходимы навыки работы с электричеством. Если их нет, лучше доверить работу профессионалам в специализированных мастерских.

Повторимся еще раз — самостоятельный ремонт возможен, если все работы выполняются особенно аккуратно. Это всегда актуально для электроприборов.

Типичные неисправности: ремонт своими руками

Рассмотрим наиболее часто встречающиеся неисправности фена:

Гонит холодный воздух

Возможные неисправности: перегорела спираль

Как правило, обрыв виден невооружённым глазом, даже без мультиметра. Есть несколько способов ремонта спирали:

Можно поместить оборванные концы спирали в тонкую латунную или медную трубочку и обжать плоскогубцами.
Спираль держится на каркасе из термостойких, не проводящих ток пластин

В такой пластине следует осторожно острым предметом сделать круглое отверстие диаметром примерно 2–3 миллиметра, вставить туда короткий болтик с шайбой, заправить под шайбу оборванные концы спирали и затянуть.
Набросить один оборванный конец на другой.
Оборванные концы можно просто скрутить вместе. Следует заметить, что третий и четвёртый способы менее надёжны, чем первые два

Дело в том, что при соединении оборванных концов набросом и скруткой отремонтированный участок спирали имеет повышенное сопротивление и поэтому перегревается и достаточно скоро перегорает в том же месте.

Разобрать фен-донор (понятное дело, если он у вас есть) и взять оттуда.
(не для каждого): можно намотать спираль самому. Где взять нихром? Например, заказать в Китае.
можно купить уже готовую спираль. Чтобы найти нужную, введите в строке поиска вашего браузера >. Спирали бывают разной мощности и продаются в пакетиках по несколько штук.

Посмотреть примеры ремонта спирали можно в этих видео:

Видео: ремонт фена Viconte VC-372 (перегорела спираль)

Видео: где можно купить нихром

Не включается, т. е. не греется и не крутится вентилятор

Возможные неисправности: не подаётся напряжение, то есть проблема с кабелем питания

Сначала внимательно просмотрите кабель от сетевой вилки до корпуса: нет ли явных повреждений. Если есть, удалите повреждённый участок и спаяйте концы кабеля. Возможно, это все неисправности и фен заработает. Пример ремонта кабеля есть в вышеприведённом видео: Как разобрать и отремонтировать фен Scarlet.

Крыльчатка не крутится или крутится на низких оборотах

Возможные неисправности: неисправен двигатель или на его вал намотались волосы.

Если на ось электродвигателя намотались волосы, чтобы их убрать, придётся демонтировать крыльчатку. Также вам нужно будет снять крыльчатку, если вы собираетесь смазать вал двигателя или заменить его. Как это сделать, можно посмотреть в этих двух видео:

Видео: снимаем крыльчатку с фена

Видео: как снять вентилятор с моторчика фена

Также в некоторых случаях можно ухватиться пальцами за основание крыльчатки и, потянув, снять её.

Относительно проверки электродвигателя, автор считает, что лучшим способом — с точки зрения безопасности — является демонтаж двигателя и подключение его к подходящему блоку питания с защитой от короткого замыкания. Если двигатель не вращается, нужно проверить целостность обмоток мультиметром. При обрыве обмотки придётся покупать новый двигатель (хотя вы можете перемотать старый, но это, пожалуй, имеет смысл только в качестве развлечения). Если двигатель сильно искрит, вам также придётся покупать новый. Протирание спиртом в этом случае если и поможет, то ненадолго. Один из вариантов, где вы можете приобрести новый двигатель: заказать в Китае (ищите >).

Разборка фена

Как правило, корпуса фенов выполнены из пластика, которые скреплены саморезами. Нужно выкрутить их фигурной отверткой. Дальше нужно раздвинуть половинки корпуса, вывести защелки из зацепления

Защелки очень хрупкие и важно действовать с осторожностью, чтобы не сломать их. Особенно, если вы хотите разобрать фен Rowenta. Как это сделать правильно? Главное выкрутить все саморезы

Как это сделать правильно? Главное выкрутить все саморезы

Случается, что в фенах, в зависимости от их конструкции, применяются скрытые саморезы. Они могут находиться под наклейками или логотипами производителя. Если их не выкрутить, то при дальнейшей разборке у вас есть все шансы сломать защелки

Как это сделать правильно? Главное выкрутить все саморезы. Случается, что в фенах, в зависимости от их конструкции, применяются скрытые саморезы. Они могут находиться под наклейками или логотипами производителя. Если их не выкрутить, то при дальнейшей разборке у вас есть все шансы сломать защелки.

Есть еще одна особенность, если вы не знаете, как разобрать щетку фена, — такие приборы состоят из нескольких частей и имеют вращающуюся головку. При разборке такого устройства нужно внимательно запоминать, в каком порядке, и как крепятся детали друг к другу

Это очень важно и необходимо для последующей правильной сборки фена

Схема подключения фена станции

Схема подключения элементов паяльной станции Убедившись, что для необходимой регулировки хватит и сопротивления родного подстроечника, вернул его на место. На силовой транзистор, для пущей надёжности, установил небольшой радиатор охлаждения. При этом замечу, что эксплуатироваться в дальнейшем блок питания в родом корпусе не будет. Это, пожалуй, самая наглядная и информативная схема распайки проводов паяльного фена, что удалось найти. На данном этапе интересуют только два провода которые идут к кулеру, один из них коричневый, на него подавать плюс питания, второй синий – минусовой.

Испытания схемы

Алгоритм демонтажа и поиска неисправностей

Ремонт фена хоть какой трудности начинается с зрительного осмотра изделия — тут нет особенной различия, делает это спец либо юзер, который решился все сделать своими руками. Поведаем поэтапно, как надо проводить диагностику изделия.

Мы всегда стремимся к наилучшему, чтоб веселить собственных покупателей самыми прибыльными ценами.

Сервис в официальных сервисных центрах, гарантия от производителя

Элегантный и мощнейший: фен проф класса у вас дома. Новый проф фен с широким функционалом и завышенной защитой волос от иссушения и излишней статики. Стильный дизайн и легкость использования превращает обыденную сушку волос в приятный обряд.

Почему он не работает

Определить точную причину, по которой ваш фен перестал работать, может только специалист. Но вполне реально сделать первые предположения по характерным косвенным признакам. Основных поломок всего несколько, а вот причин, по которым они происходят, намного больше. Давайте попробуем в них разобраться.

Фен не включается

Если прибор только что нормально работал, но вдруг отключился, и включить его вновь не получается, а корпус фена горячий – скорее всего, сработал термопредохранитель. Это своего рода сторож, не позволяющий прибору сильно перегреться. Подождите некоторое время и, когда корпус полностью остынет, попытайтесь снова включить прибор. Если он заработал – все в порядке.

Когда такие отключения происходят слишком часто или через 3-5 минут после начала работы с феном – прибор лучше отнести в сервис, чтобы там проверили исправность терморегулятора. Возможно, он поврежден или закончился срок его службы, и элемент требует замены. Стоит это недорого и делается прямо при вас. Но если ее не выполнить – терморегулятор может отказать, и фен просто сгорит.

Вторая распространенная причина – проблемы со шнуром или вилкой. Особенно часто они встречаются в моделях, в которых не предусмотрен элемент для свободного вращения шнура вокруг своей оси.

От постоянного перекручивания провод повреждается: сначала создаются заломы, не заметные под изолирующей виниловой оболочкой, а затем и вовсе разламывается, и ток не поступает в прибор. Заменить шнур тоже можно быстро и относительно недорого.

Может фен не включаться и потому, что просто сломался выключатель. Если он механический, то такая поломка обычно заметна сразу – кнопка западает или рычажок невозможно передвинуть пальцем. Исправность сенсорного на глаз определить не получится – фен придется нести «на прием» к специалисту.

Воздух холодный

Если вдруг фен перестал дуть горячим воздухом, то велика вероятность того, что сломан нагревательный элемент или, как говорят в народе, «сгорела спираль». Обычно такая поломка происходит в случае отказа терморегулятора или, когда его нет, при слишком длительной работе фена на максимальном режиме.

Но есть и еще одна распространенная причина – если забивается расположенная в задней части прибора фильтровочная сетка и воздух нормально не циркулирует, разогревая фен изнутри.

Способ реанимации в этом случае только один – замена нагревательного элемента. Но проблема в том, что цена может быть разной, так как иногда перегорание спирали сопровождается коротким замыканием, при котором страдает практически вся внутренняя «начинка» прибора, а часто и его корпус. Это как раз тот случай, когда ремонт может быть неоправданным.

Не вращается вентилятор

Очень распространенная проблема. Прибор включается, нагрев происходит, а движения воздуха нет. В этом случае его сразу его надо выключить, пока не произошел перегрев и расплавление внутренних элементов. Осмотреть вентилятор легко и дома самостоятельно. Возможно, он даже не нуждается в ремонте, а просто загрязнен.

Схема осмотра такая:

осторожно снять заднюю крышку фена (иногда она закреплена одним или двумя шурупами);
снять сетку-фильтр, очистить ее от пыли и грязи (а лучше хорошо промыть в мыльном растворе);
внимательно осмотреть крыльчатку вентилятора – возможно на нее намотались волосы, которые не дают ей вращаться;
при необходимости осторожно и тщательно очистить лопасти вентилятора;
установить на место просушенную сетку и закрепить заднюю крышку.

Теперь можно снова попытаться включить прибор. Если все сделано правильно и причина была в загрязнении – он будет нормально работать. В противном случае его придется нести к мастеру.

Сломан двигатель

Если после всех домашних реанимационных мер фен не заработал – скорее всего, проблема в электродвигателе. Это самый дорогостоящий и сложный вариант поломки. Косвенно на него часто указывает то, что фен перестал работать внезапно в процессе сушки и при этом начал неприятно пахнуть. Еще хуже, когда из него вдруг пошел дымок или посыпались искры.

Все, что остается делать в этом случае – немедленно отключить его от сети, дать полностью остыть, упаковать и отнести в сервисный центр. Причем попросите сначала сделать диагностику и оценить приблизительно стоимость ремонта.

Кратко о конструкции

Перед тем, как Вы захотите отремонтировать фен для волос в домашних условиях, необходимо хотя бы в общих чертах ознакомиться с его устройством. Итак, современная модель техники может состоять из следующих элементов:

• электрический шнур для подключения к розетке;
• выключатель либо переключатель скоростей;
• вентилятор;
• нагревательный элемент (спираль);
• двигатель.

Как Вы видите, конструкция аппарата совсем не сложная, поэтому если Вам захочется самому отремонтировать фен, сложностей с ремонтом не должно возникнуть. Далее мы рассмотрим все основные поломки, которые могут произойти, и под каждой неисправностью расскажем, как ее починить. Из инструментов Вам понадобятся мультиметр, отвертка (либо звездочка) и, возможно, паяльник.

Ремонт

Рассмотрим, как отремонтировать фен для волос Babyliss, Bosh, Remington и остальных торговых марок в домашних условиях:

Главное, что необходимо произвести, — это очистить вентилятор, а также вал двигателя от попавших на них волос. Их собирается там достаточно большое количество даже спустя несколько недель или месяцев активного использования. Для этого необходимо снять заднюю верхнюю панель, а затем разрезать волосы, после этого просто удалить при помощи пинцета или пальцев. о

• Если фен не включается, то сразу же надо проверить кабель питания. Как правило, он переламывается у самого основания, потому как в процессе использования фен множество раз вращается в разнообразные стороны по своим осям. Если с проводом все нормально, то проверьте контакты на самой спирали. Их вполне может быть 2, 3 и даже 4. Когда устройство ударяется или падает, они иногда отпаиваются, вследствие чего питание двигателя прекращается.
• Когда поломка связана с вентилятором, отремонтировать устройство невероятно просто. Первым делом проверьте, целы ли лопасти. Само собой от их состояния работоспособность не слишком сильно измениться, но если замечены зазубрины или трещины, то лучше сразу же заменить пропеллер. После пропеллера осмотрите вал. Случается так, что в носик фена попадают мелкие детали либо же другой мусор, который блокируют вал, вследствие чего он начинает медленно вращаться.

Устройство и ремонт бытовых фенов

Этот электроприбор – фен для сушки волос – очень популярен и зачастую незаменим в быту. В связи с высоким потребительским спросом, конструкции большинства фенов стали очень схожими, а качество изготовления и цена упали. На сегодняшний день купить по-настоящему долговечный фен очень непросто. Практика ремонта фенов различных марок говорит о том, что случающиеся поломки однотипные и, как правило, не фатальные, а легко устранимые без серьезных денежных трат.

Любой электрический фен в своей конструкции содержит два основных, крупных элемента: вентилятор и нагреватель. Вентилятор гонит воздух через нагреватель (нагревательный элемент), засасывая его позади фена и выбрасывая спереди нагретым.

Устройство фена для сушки волос. 1 – пропеллер; 2 – электродвигатель; 3 – нагреватель; 4 – термозащита; 5 – переключатель режимов; 6 – кабель питания.

У бытовых фенов вентилятор построен на базе низковольтных (12-18 В) коллекторных электродвигателей постоянного тока. Такой двигатель нельзя питать напрямую от сети 220 В переменного тока. Для достижения необходимого падения напряжения применяется отдельная спираль (назовём её понижающей) внутри нагревательного элемента. Для выпрямления напряжения применяется двухполупериодный выпрямитель (диодный мост), смонтированный навесным монтажом на контактах электродвигателя. На металлический вал двигателя посажен пластмассовый пропеллер, состоящий из трёх или более лопастей.

Нагревательный элемент фена представляет собой каркас из несгораемого материала с несколькими обмотками из нихромовой проволоки (спирали). В зависимости от количества режимов работы фена, обмоток может две или три, одна из которых понижающая.

Нагревательный элемент с двумя обмотками.

Термостаты на основе биметаллических пластин.

Устройство фена Rowenta CV 4030.

Чтобы увидеть внутреннее устройство бытового фена, разберем его типичного представителя – Rowenta CV 4030. Данная модель оснащена вентилятором на основе низковольтного двигателя, нагревательный элемент состоит из одной понижающей спирали и двух нагревательных. Фен имеет три рабочих режима, на первом режиме обороты вентилятора ниже, чем на двух других. Принципиальная схема этого фена представлена ниже.

В первом положении переключателя SW1 сетевое питание, прошедшее через вилку XP1, фильтр C1R1, защитные элементы F1, F2, диод VD5 (необходимый для отсечения одной полуволны переменного напряжения) поступает на понижающую спираль H1, через неё питается электродвигатель M1. Диоды VD1-VD4 необходимы для выпрямления пониженного спиралью H1 переменного напряжения. Катушки индуктивности L1, L2 и конденсаторы C2, C3 служат для снижения помех, возникающие при работе щеточного электродвигателя. Через диод VD5 питание так же подается и на нагревательную спираль H2.

Процесс вскрытия фена Rowenta cv4030.

Фен в полуразобранном виде.

Фен без корпуса. Снизу вверх: переключатель SW1, конденсатор C1 с припаянным к нему резистором R1, кнопка SB1, нагревательный элемент, двигатель с пропеллером (в черном кожухе).

Диод VD5 (фото слева) и катушки индуктивности (фото справа одной катушки) фена Rowenta CV 4030 смонтированы внутри нагревательного элемента.

Термостат (фото слева). Термопредохранитель (фото справа)

Фен состоит из множества внутренних компонентов, которые могут выходить из строя при неправильной эксплуатации, износе и механическом повреждении. В зависимости от конкретной неисправности требуется выполнение ремонта фена либо замена отдельных составляющих. Диагностировать поломку и починить устройство в большинстве ситуаций возможно самостоятельно.

Как разобрать фен для волос

Части корпуса фена крепятся друг к другу с помощью винтов (шурупов) и специальных защёлок. Головки винтов часто имеют нестандартную форму: звёздочка, плюсик, вилы. Поэтому вам могут понадобиться соответствующие биты для отвёртки. Защёлки, в свою очередь, иногда очень сложно отсоединить и даже бывалые мастера порой их просто отламывают. Иногда углубления под крепёжные винты бывают закрыты наклейками, пластиковыми накладками или пластиковыми заглушками. Заглушки извлекаются с помощью острого предмета – например, ножа или иголки. При этом высока вероятность немного помять корпус и заглушки. Правда, фен от этого работать хуже не станет. Иногда половинки корпуса склеивают вместе. В таком случае приходится их разрезать ножом или скальпелем, а после ремонта склеить (например, эпоксидным клеем).

Пример разборки фена вы можете посмотреть в этом видео:

Как разобрать фен: порядок осмотра, разборки и ремонт

Разборка прибора не вызывает трудностей, если действовать в соответствии с инструкцией, иметь под рукой нужные инструменты и обладать хоть какими-то знаниями в области электроники.

В первую очередь необходимо осмотреть провод. Начинать стоит с розетки, чтобы убедиться в наличии электроэнергии. Если свет есть, тогда переходят к проверке шнура — от корпуса к вилке. Осматривают целостность провода, ищут изломы, разрывы, оплавления. Внутри корпуса, после его разборки, наблюдают за состоянием электросопротивления — парой разъемных контактов, пайкой или проводкой с пластиковыми колпачками.

Неразъемное соединение

Если проводка заделана в пластиковые колпачки, значит речь идет о неразъемном соединении. Такой вариант довольно сложен для тестирования и требует наличия материалов:

• обычная игла;
• тестер;
• лампа;
• индикатор.

Проверка выполняется следующим образом:

• К одной клемме присоединяют иголку — ее следует вставить в жилу питания возле колпачка до самой меди;
• Вторая клемма охватывает усики вилки;
• Прозванивают сразу обе жилы.

Не стоит делать больше одного прокола на жилу, поскольку эксплуатация устройства не исключает попадания влаги внутрь корпуса.

Контактная площадка

Гораздо легче прозвонить провод, когда места стыков видны невооруженным глазом. Если обнаружены повреждения, лучше заменить шнур на новый, у которого неразборная вилка. Второй вариант предпочтительней, поскольку в первом случае накладываются ограничения на выбор изоляционных материалов, предотвращающих попадание влаги на жилы

Самое уязвимое место — на контакте провода с корпусом. Постоянные перегибы, скручивания шнура приводят к перетиранию, образованию трещин. Поврежденные медные жилы начинают искрить, сжигать изоленту и плавиться.

Выключатель и переключатель

Проверить работоспособность выключателя можно, выполнив короткое замыкание детали. Если используется трехпозиционный переключатель, соответствующую проверку потребуется произвести три раза — для каждого режима отдельно. Лучше зарисовать схему расположения проводов, чтобы не допустить ошибок при сборке. После выявления дефекта его следует внимательно осмотреть и обработать. Следы гари нужно счистить надфилем, ластиком или шкуркой, контакты — обработать спиртом. Если какой-то элемент не подлежит восстановлению, его стоит заменить на новый аналогичный.

Вентилятор

Забитый воздуховод — распространенная проблема при эксплуатации техники. Если есть фильтр, его нужно снять и тщательно прочистить, забившуюся пыль получится убрать с помощью мягкой щетки. При обнаружении намотанных волос на ось мотора лучше снять вентилятор с вала, после чего удалять загрязнения.

Спирали

Чаще всего приспособления оснащены сразу несколькими нагревателями, которые внешне ничем не отличаются друг от друга. После разборки агрегата следует убедиться в идентичности нагревательных элементов, при наличии разрывов их нужно спаять или закрутить концы. Помимо этого, концы спирали можно соединить с помощью тонких медных трубочек.

Двигатель

На поломку мотора указывают возникновение сильного треска и наличие искр при включении. При обнаружении неисправности следует выпаять обмотку двигателя из электросхемы и проверить все соединения. Замена обмотки требует определенных навыков и знаний в области электрики, поэтому при отсутствии таковых лучше сразу обратиться к профессионалам. Полезно!

Если обмотка исправна, достаточно очистить поверхность и оценить плотность прилегания щеток к медной поверхности. При этом вал должен свободно крутиться, а все трущиеся элементы лучше смазать.

Микросхема:

1. Гетинаксовая подложка периодически трескается, что приводит к разрыву дорожки. Если обнаружен поврежденный фрагмент, его следует заглубить, немного покрыв припоем;
2. О неисправности конденсатора говорит раздутие изделия, при поломке оно выгибается наружу. Если поломка выявлена, единственным выходом станет замена детали на новую;
3. Резистор при выгорании темнеет. Даже если он не вышел из строя, его стоит заменить.

Термостат

Отдельные модели оснащены функцией саморегуляции. Функционирование осуществляется путем использования резистивного делителя, у которого одно плечо отвечает за реагирование на температуру. В дальнейшем можно действовать следующим образом:

1. Ликвидировать датчик, разорвав цепь, после чего проверить работоспособность.
2. Замкнуть провода, понаблюдав за реакцией прибора.

Большая вероятность, что попытка не увенчается успехом, если устройство реагирует только на определенные значения сопротивления.

Похожие публикации:

1. Как провести электричество вдоль забора на даче
2. Выпрямитель генератора что это
3. Можно ли трехфазный счетчик использовать как однофазный
4. Как снять приборную панель w220

Как разобрать фен rowenta infini pro 2000w

Очень полезные фишки по ремонту фенов. (на примере ROWENTA Infini PRO 2000W и PHILIPS SalonDry Travel 2000W)

Открыл для себя недавно очень хороший и относительно несложный способ ремонта фенов, у которых выходит из строя спираль нагревателя. Но как обычно все по порядку.

Рассмотрим сегодня сразу аж два фена, но прежде, следует разобраться с их устройством и особенностями.

Итак первый фен — ROWENTA Infini PRO 2000W.

Разбираем устройство. Снимаем защитную сетку сзади, затем снимаем заслонку автоматического режима, выключающего фен, если окошко фотоэлемента не закрыто (такая у него есть функция),

затем снимаем заднюю крышку

и выкручиваем все видимые винты.

Еще следует не забыть про переднее колечко на носу и аккуратно снять его. На картинке видно, где у него находятся фиксаторы.

Теперь удаляем термоскотч и снимаем слюдяную термозащиту.

Таким образом добираемся до спирали нагревателя. Видим, что спираль перегорела в двух местах. Возможно туда каким-то образом проник металлический предмет и закоротил спиральку. На картинке я уже отогнул участки, которые подлежат восстановлению.

Ну что ж, теперь нужно каким-то образом восстановить спираль нагревателя для полноценного функционирования (остальные узлы и элементы исправны и рассматривать их не будем). Некоторое время назад я пытался найти какой-либо способ восстановления спирали нагревателей, при этом следует заметить, что почти все нагреватели и ТЭНы бытовой техники в этом мире изготовлены из нихрома (сплав никеля и хрома, имеющий определенное удельное сопротивление электрическому току и, способный нагреваться до 1100 градусов и при этом не сгорать на открытом воздухе). Победить нихром обычным паяльником нет смысла во-первых, по причине того, что температура плавления свинцово-оловянного припоя ниже температуры нагрева рабочей нихромовой спирали (рабочая температура нихрома до 1100 градусов, тогда как свинцово — оловянный припой при 300 градусах будет уже расплавлен) и это приведет все мы понимаем, к чему, а во-вторых даже если не обращать внимание на температуры, то оловянный припой сам по себе отпадет через какое-то время, поскольку залудить нихром нормально не получится, даже используя паяльную химию (ну не ложится этот припой на нихром никак). Следовательно, везде, где я искал, присутствовали советы по восстановлению нихрома при помощи либо соединения типа гайка-болт, что никак мне не подходит по габаритам, либо еще вариант — хорошо скрутить и зажать в гильзе или наконечнике, что тоже не подходит по трудоемкости и габаритам, да и надежность так-себе, поскольку после нагрева контакт начнет окисляться, что даст дополнительное сопротивление в точке соединения, а это приведет к новому перегоранию, но сперва поискрит чуток. Следовательно вопрос ремонта нихромовых спиралей оставался для меня открытым, т.к. механическое соединение меня никак не устраивало. Но вот, на каком-то ресурсе, я нашел достаточно ценный совет, что можно спаять нихром обычным медно-фосфорным припоем, который, как оказалось в дальнейшем, ложится на спираль «как родной», да и сопротивление в точке нашей спайки в результате будет минимальное, что исключит перегрев спирали и дальнейшее ее перегорание в этом месте. А чтобы сие действие сотворить нужна простая газовая горелочка на пропане или изобутане (обычный газ для зажигалок), которая продается на любом радио или колхозном рынке.

Припой медно-фосфорный. Продается в любом магазине инструментов для холодильной техники (в прутках). Самый дешевый нам подойдет (кажется П-14 или что-то подобное), как в общем-то и любой другой припой для пайки меди. Одного прутка хватит на сотню такого рода спаек.

Теперь слегка оттопыриваем и соединяем концы разрыва нашей спирали, так чтобы прогревая их, не нагреть что-нибудь лишнее (делаем, как на картинке выше). Причем скручивать концы не обязательно — пайка достаточно надежная и крепкая. Начинаем прогревать сперва припой, поскольку время доведения его до температуры плавления чуть больше, чем время разогрева проволоки из нихрома, и, как только припой начинает (собирается) плавиться, переносим его вместе с пламенем горелки в нашу точку спайки. Ну и когда эта точка погрузится в расплавленный припой, то убираем из пламени сперва пруток, а потом и само пламя (почти одновременно). По времени весь процесс занимает несколько секунд, а сама спайка не более секунды (это для тех кто ни разу не в курсе). В нашем случае получаем следующую картину (точки спайки обвел кружочками, а картинки с нормальным разрешением, поэтому их можно увеличивать, чтобы рассмотреть поближе):

ну или с другого ракурса

А чтобы наши точки спайки не коснулись соседних витков, поджимаем их ближе к ребрам слюдяной катушки нагревателя. Ну и, само собой, располагаем и прижимаем витки нагревателя так, чтобы ни при какой тряске они не сползли на соседей и не коротнули между собой. Дальше сборка в обратном порядке и обращаем внимание, чтобы кнопки, крепежные стойки и винты не прижали проводку, не передавили ее и не нарушили изоляцию.

Следующий фен PHILIPS SalonDry Travel 2000W с таким же решением проблемы, но!

Почему такое происходит? А вот почему. В данной модели наш нагревательный элемент — та же нихромовая спираль, как и у первого фена ROWENTA, но помимо своих прямых обязанностей по нагреву потока воздуха, она имеет второе назначение и используется еще и как делитель напряжения, или другими словами, выступает еще и в качестве сопротивления, понижающего напряжение питания. Полученное таким способом напряжение, выпрямляется диодами и поступает на двигатель вентилятора. Таким образом наша спираль является частью источника питания двигателя вентилятора и конечно же при обрыве спирали нагревателя, перестает работать вся система целиком. Вот он и не включается )).

Ну что же, осталось только разобрать технику, восстановить спиральку тем же способом, что указан выше, и собрать в обратном порядке.

Опишу разборку, хоть она несложная и без секретов, ну а в остальном опыт у всех уже есть, поэтому умного учить — только портить )).

Снимаем с попы фена защитную крышку. Ее не нужно ни поворачивать, ни хитрить в каких-то местах, а просто тупо поддеть и снять. С небольшим усилием.

Это было самым сложным в разборке.

Дальше выкручиваем из рукоятки все винтики, снимаем боковые пластины с цилиндра турбины, рукоятку, две стальные скобы сверху и снизу изнутри на выхлопной части турбины. Раскрываем турбину на две половинки, снимаем слюдяную термоизоляцию. Все описанное производится без проблем, поэтому не делаю пошаговых картинок.

Добираемся до нагревателя и повторяем те же танцы с бубном, что и с Ровентой делали.

Собираем как разбирали и помним о безопасном расположении проводки и кнопочек.

Как разобрать фен rowenta infini pro 2000w

Бывает так, что в какой то момент, при включении фена для волос, он «плохо греет» или «дует, но не греет» , как будто куда-то исчез поток горячего воздуха, который просто необходим для быстрой сушки волос. Честно говоря, когда я открыл для себя этот способ ремонта, на тот момент в интернете об этом о нем не было никакой информации. Поэтому решил поделиться полезной хитростью здесь.

Рассмотрим сегодня сразу аж два фена. Я взял для примера модели ROWENTA Infini PRO 2000W и PHILIPS SalonDry Travel 2000W, только по той причине, что на тот момент с перегоревшими нагревательными спиралями были только они. )) То есть эти представители мелкой бытовой техники попались мне в порядке очереди.

Итак, приступим, но сперва, следует разобраться с их устройством и особенностями.

Первый фен — ROWENTA Infini PRO 2000W.

Неисправность — нет нагрева, дует холодным.

Разбираем устройство. Снимаем защитную сетку сзади, затем снимаем заслонку (она же ползунок-переключатель)автоматического режима.

Такая у него есть функция, что при открытом окошке фотоэлемента, фен выключен, как бы не были расположены выключатели вентилятора и нагревателя. А когда мы берем его, в таком режиме, за рукоятку, тем самым закрывая фотоэлемент, то он начинает полноценно функционировать. Думаю смысл этой приблудинки ясен.

затем снимаем заднюю крышку

и выкручиваем все видимые винты.

Еще следует не забыть про переднее колечко на носу и аккуратно снять его. На картинке видно, где у него находятся фиксаторы.

Теперь удаляем термоскотч и снимаем слюдяную термозащиту.

Таким образом добираемся до спирали нагревателя (нихромовая проволока)) ). Видим, что она перегорела в двух местах. Возможно туда каким-то образом проник металлический предмет и закоротил между собой витки. На картинке я уже отогнул участки, которые подлежат восстановлению.

Следует заметить, что принцип функционирования устройства этой модели продуман так, что ступени нагревателя включаются отдельно от вентилятора. Или, другими словами, цепи электродвигателя вентилятора и ступеней нагревателя, независимы друг от друга и могут включаться независимо одна от другой.

Едем дальше. Теперь нужно каким-то образом восстановить спираль нагревателя для полноценного функционирования (остальные узлы и элементы исправны и рассматривать их не будем). Некоторое время назад я пытался найти какой-либо способ восстановления спирали нагревателей, при этом следует заметить, что почти все нагреватели и ТЭНы бытовой техники в этом мире изготовлены из нихрома (сплав никеля и хрома, имеющий определенное удельное сопротивление электрическому току и, способный нагреваться до 1100 градусов и при этом не сгорать на открытом воздухе). Побеждать нихром обычным паяльником н.
зуя паяльную химию (ну не ложится этот припой на нихром никак). Следовательно, везде, где я искал, присутствовали советы по восстановлению нихрома при помощи либо соединения типа гайка-болт, что никак мне не подходит по габаритам, либо еще вариант — хорошо скрутить и зажать в гильзе или наконечнике, что тоже не подходит по трудоемкости и габаритам, да и надежность так-себе, поскольку после нагрева контакт начнет окисляться, что даст дополнительное сопротивление в точке соединения, а это приведет к новому перегоранию, но сперва поискрит чуток. Таким образом вопрос ремонта нихромовых спиралей оставался для меня открытым, т.к. механическое соединение меня никак не устраивало. Но вот, на каком-то ресурсе, я нашел достаточно ценный совет, что можно спаять нихром обычным медно-фосфорным припоем, который, как оказалось в дальнейшем, ложится на спираль «как родной», да и сопротивление в точке нашей спайки в результате будет минимальное, что исключит перегрев спирали и дальнейшее ее перегорание в этом месте. А чтобы сие действие сотворить нужна простая газовая горелочка на пропане или изобутане (обычный газ для зажигалок), которая продается на любом радио- или колхозных рынках.

Припой используем медно-фосфорный. Продается в любом магазине инструментов для холодильной техники (в прутках). Самый дешевый нам подойдет (кажется П-14 или что-то подобное), как в общем-то и любой другой припой для пайки меди. Одного прутка хватит на сотню такого рода спаек.

Теперь слегка оттопыриваем и соединяем концы разрыва нашей спирали, так чтобы прогревая их, не нагреть что-нибудь лишнее (делаем, как на картинке выше). Причем скручивать концы не обязательно — пайка достаточно надежная и крепкая.
чинаем прогревать сперва припой, поскольку время доведения его до температуры плавления чуть больше, чем время разогрева проволоки из нихрома, и, как только припой начинает (собирается) плавиться, переносим его вместе с пламенем горелки в нашу точку спайки. Ну и когда эта точка погрузится в расплавленный припой, то убираем из пламени сперва пруток, а потом и само пламя (почти одновременно). По времени весь процесс занимает несколько секунд, а сама спайка не более секунды (это для тех кто ни разу не в курсе). В нашем случае получаем следующую картину (точки спайки обвел кружочками):

ну или с другого ракурса

А чтобы наши точки спайки не коснулись соседних витков, поджимаем их ближе к ребрам слюдяной катушки нагревателя. Ну и, само собой, располагаем и прижимаем витки нагревателя так, чтобы ни при какой тряске они не сползли на соседей и не замкнулись между собой. Дальше сборка в обратном порядке и обращаем внимание, чтобы кнопки, крепежные стойки и винты не прижали проводку, не передавили ее и не нарушили изоляцию.

Следующий представитель семейства мелкой бытовой техники — фен PHILIPS SalonDry Travel 2000W с аналогичным решением проблемы, но!

Почему такое происходит? Сейчас объясню. В данной модели наш нагревательный элемент — та же нихромовая спираль, как и у первого фена ROWENTA, но помимо своих прямых обязанностей по нагреву потока воздуха, она имеет второе назначение и используется еще и как некий делитель напряжения, или другими словами, выступает еще и в качестве сопротивления, понижающего напряжение питания. Полученное таким способом напряжение, выпрямляется диодами и поступает на двигатель вентилятора. Таким образом наша спираль является частью источника питания самого двигателя и, разумеется, при обрыве спирали нагревателя, перестает работать вся система целиком. Вот он и не включается )).

Ну что же, осталось только разобрать технику, восстановить спиральку тем же способом, что указан выше, и собрать в обратном порядке.

Опишу разборку, хоть она несложная и без секретов.

Снимаем с попы фена защитную крышку. Ее не нужно ни поворачивать, ни хитрить в каких-то местах, а просто тупо поддеть и снять. С небольшим усилием.

Это было самым сложным в разборке.

Дальше выкручиваем из рукоятки все винтики, снимаем боковые пластины с цилиндра турбины, рукоятку, две стальные скобы сверху и снизу изнутри на выхлопной части турбины. Раскрываем турбину на две половинки, снимаем слюдяную термоизоляцию.

Добираемся до нагревателя и повторяем те же танцы с бубном, что и с Ровентой делали.

Или вид в профиль:

Собираем как разбирали, помним о безопасном расположении проводки и кнопочек!

Если хотим больше полезной информации о разной бытовой технике — ставим лайк!

Всем спасибо! Я пошел.

Коротко о конструкции

Любая модель фена Ровента имеет в наличии основные элементы, без которых она не может функционировать. Эти узлы и детали совместно выполняют основную работу по сушке волос любой длины с отличным эффектом, а некоторые, со значком ION — делают ионизацию воздуха для лучшей укладки.

У каждого изделия есть переключатели, внешний вид и количество которых отличается, но принцип действия идентичен.

По заверению специалистов, самая сложная деталь устройства — тиристор, поэтому осуществить ремонт фена для сушки волос своими руками не составляет особого труда для пользователей.

На рисунке ниже показаны основные составляющие любого фена:

• вентилятор;
• электрический двигатель;
• защитная решетка воздухозаборника;
• основа фена — нагревательный элемент;
• термостойкая основа;
• кнопка пуска;
• выключатель термостата;
• шнур подвода питания;
• фиксатор торца рукояти;
• колодка контактов.

Алгоритм демонтажа и поиска неисправностей

Ремонт фена любой сложности начинается с визуального осмотра изделия — здесь нет особой разницы, делает это специалист или пользователь, который отважился все сделать своими руками. Расскажем поэтапно, как следует проводить диагностику изделия.

Розетка

Вначале следует внимательно осмотреть розетку на предмет подгорания контактов или их разболтанность. При обнаружении неисправностей, контакты зачистить или подтянуть, вилка должна входить в них с некоторым усилием и не болтаться при этом.

Силовой провод

Осматривать его надо с места входа в рукоять изделия: здесь расположена колодка контактов, а потом осмотр продолжается до самой вилки — искать надо повреждения изоляции, внутренних пригаров и излом.

Корпус

Как правило, разборка фена начинается с демонтажа корпуса, который состоит из двух половинок, соединяющихся винтами, а в передней части у сопла специальными защелками. Эти защелки можно сломать, поэтому действовать надо осторожно, кроме этого, существуют скрытые винты, которые закрывают наклейки, пластмассовые вставки и съемные крышки.

Модели фенов Rowenta довольно похожи по внешнему виду, например, модель Rowenta Pro 2300 разбирается аналогично другим стандартным фенам, а вот фены-расчески разбираются немного по-другому — у них есть свои конструктивные особенности. Это надо учитывать, когда вы собрались отремонтировать изделие самостоятельно — надо внимательно прочитать инструкцию и посмотреть видео по разборке именно вашей модели.

Вентилятор

Перед ним ставят защитную решетку и фильтр, который препятствует попаданию внутрь волос и пыли. Довольно часто она забивается, и ее надо прочищать при помощи небольшой кисточки. В бюджетных вариантах стоит только решетка, поэтому вентилятор может снизить свои обороты из-за присутствия на валу волос и пыли. Лопасти устройства очищают с помощью старой зубной щетки, а с вала надо осторожно снять пропеллер и удалить намотанные волосы.

Электродвигатель

Если он некорректно работает, то и все устройство барахлит, что происходит при пробое обмотки или перегорании диодного моста. В некоторых случаях виноваты щетки — произошла их предельная выработка.

Ось движка должна вращаться без биения и в свободном режиме, после любого ремонта все трущиеся части надо смазывать, а проблемные места подгонять вручную.

Спираль

Многие модели имеют несколько спиралей, с помощью которых осуществляется работа разных режимов нагревания воздушного потока. Целостность их восстанавливается пайкой, а все дефекты легко обнаружить визуально. Иногда спирали следует сменить на аналогичные изделия из нихромовой нити с идентичными параметрами.

Микросхемы

Разберем типичные виды неисправности:

• основа из гетинакса может потрескаться, при этом дорожка из олова разрывается, ремонт производится по следующей технологии — поврежденные участки залудить, покрыть припоем;
• конденсаторы раздуваются — их выпаивают и устанавливают новые;
• неисправные резисторы сразу же темнеют — их необходимо менять.

Здесь пригодятся навыки по работе с паяльником, а тем пользователям, кто этого не умеет — советуем идти к мастерам, разбирать фен самостоятельно в этом случае не стоит.

Мы кратко постарались разъяснить, как можно разобрать некоторые модели фена от немецкой компании Rowenta, но хотим предупредить, что ремонт этих изделий отличается сложностью для непосвященных пользователей. Внутри таятся такие доработки, как регуляторы плавного действия типа кнопки Care, что в переводе означает «Уход»; спирали делаются из специальных сплавов, обрыв их трудно соединить надежно в домашней обстановке. Кроме этого, производители вставляют специальные ионизаторы воздушного потока и прочие новшества.

Прежде чем начинать разборку фена, необходимо найти принципиальную электрическую схему изделия, если ее нет в прилагаемой инструкции, проконсультироваться со знакомыми специалистами. Помните — разобрать любой бытовой прибор гораздо проще, чем затем собрать и не нарушить при этом взаимодействие всех основных узлов и деталей.

Как купить отличный мощный фен за 490руб.

Кто лучший друг любой девушки после бриллиантов? Правильно! Фен.

Сколько бы не говорили о вреде фена для волос, без него в современном мире не обойтись. Чтобы быстро куда-то собраться, чтобы не ходить в прохладном помещении с мокрыми волосами, чтобы сделать красивую укладку. Фен необходим.

Несколько лет назад под новый год, как оказалось весьма кстати (об этом я расскажу в конце) мой старый фен решил сделать бабах и небольшой дымок.

Выбирала новый фен я весьма придирчиво: зашла в ближайший магазин и посмотрела вокруг.

Пал мой выбор на Rowenta Infini PRO CV8653. Выглядел он весьма симпатично, отзывы на сайте не плохие и стоил он 2990 руб по ценнику. Все его плюсы я оценила уже дома при использовании.

Пользуюсь я данным устройством уже почти полтора года. Что я могу сказать за это время:

◾ Надёжность. Я не самый ярый фанат использования фена, почти не делаю укладки и не сушу волосы каждый день. Использую 3-4 раза в неделю, по 10-15 минут, ни разу не роняла. Фен в хорошем состоянии, ни разу не подводил, все также дует и греет.

Единственное разочарование: появилась небольшая трещинка в месте крепления концентратора, что в принципе странно, так как обычно такие травмы происходят при частой смене насадок, я же как одела ее, так и ни разу не переставляла, но трещинка есть.

◾ Мощность

По факту фен довольно мощный, длинные волосы высушивает за 5-10 минут без всяких трудностей. Даже при более длительном использовании фен не нагревается и легко выдерживает нагрузки.

◾ В комплекте 2 насадки — диффузор, концентратор.

◾ Ионизация. Особого значения этой функции я не понимаю. По словам производителя:

Ионизирующий элемент воздействует на волокна волоса отрицательными ионами, позволяет устранить статическое электричество. Это позволяет значительно их смягчить и снизить спутывание.

На практике волосы все равно немного электризуются, особой разницы между высушиванием естественным путем и сушкой феном я не заметила. Но фен с функцией «ионизации» звучит внушительно, что явный плюс для маркетинга.

◾ Независимая регулировка нагрева и воздушного потока

режимов интенсивности воздушного потока: 2

Вот это очень полезная штука. На более простых моделях есть три мощности и все. Здесь же я могу сама выбрать как сильно дуть и с какой температурой. К примеру, после сушки и небольшой укладки я обычно остужаю волосы на самой большой мощности, но с минимальной температурой. Так укладка держится лучше, так как при остывании волос она не деформируется.

◾ Подача холодного воздуха мне также необходима. Она помогает намного быстрее остудить поток воздуха. Кстати, дать отдохнуть фену от нагрева, при высокой температуре сушки, тоже. Холодный воздух идёт только в момент нажатия и удержания кнопки, но так как это функция нужна только для кратковременного использования, я не считаю это недостатком. Для постоянной холодной сушки можно просто опустить температуру на минимум.

◾ Вес. Я встречала очень много комментариев о том, что фен слишком тяжёлый, не удобно сушить. Действительно, это не пушинка. Но чего вы хотите от фена, с такой мощностью.

Вес его 600г, я никогда не испытывала проблем с тем, чтобы поднять его или использовать.

Для тех, кому вес, важнее функций, есть прекрасные дорожные модели, весом не больше 200г.

◾ Удобство и внешний вид. Фен прекрасно лежит в руке, пальцы достают до кнопок, позволяя переключать легко и не глядя. Это очень удобно.

Благодаря бархатистому матовому покрытию, держать его ещё и приятно.

При касании на материале остаются небольшие отпечатки, но их намного меньше видно, чем на глянцевом покрытии. В результате фен всегда выглядит стильно и опрятно.

◾ Длинный шнур — 1.8 метра. Достаточная длина, чтобы не быть привязанным к розетке и иметь возможность свободно заниматься своей прической.

◾ Решетки. Защитные решетки на моторчике на входе и выходе. Палец туда не засунешь, даже при большом желании. При существовании в доме меленьких детей, деталь полезная. Как говорится: на всякий случай.

И, очень важно, защитная крышка с мелкой сеткой. Так как это отверстие служит для забора воздуха, вполне вероятно, что туда могут попасть волосы. Благодаря наличию сеточки, этот риск сведён к минимуму. Решетка на магнитах и легко снимается для чистки и спасения драгоценных волос. Магниты довольно сильные, поэтому случайно разобрать фен не получится.

Что я могу сказать в итоге о данной модели фена фирмы Rowenta:

• Надёжный
• Мощный
• Удобный
• Функциональный
• Стильный
• Безопасный

Производитель продумал все и даже больше для нашего удобства. Это отличная модель, которую я могу рекомендовать к покупке, на основании личного опыта использования.

И на последок, самое интересное. Как же можно купить такой мощный и надёжный фен за 490?

Все просто, нужно верить в новогоднее чудо. Очень часто крупные компании и магазины проводят акции в преддверии праздников. К сожалению, очень часто это выглядит так:

• Скидка 40%, но изначальная цена завышена.
• Скидка за бонусы, но оплатить можно только 20% цены.

Мне перед новым годом пришла очередная поздравительная смс от МВидео с сообщением о начислении 2500 подарочных бонусов, которые срочно нужно потратить. И я пошла тратить, так как фен сломался, а волосы как то сушить нужно.

И мне повезло, я оплатила большую часть цены этими бонусами. Наверное это единственная торговая сеть, где можно оплачивать бонусами такую значительную часть покупки. Накопить такие бонусы сложно, так как они быстро сгорают и начисляются совсем по немного. Но иногда и так бывает.

Сегодня все женщины, а нередко и мужчины, пользуются феном для быстрой сушки волос. Существует много разновидностей этих изделий, но принцип работы и конструкция у них одинаковая, только иногда встречаются небольшие технические нюансы. Если вы задумались, например, о том, как разобрать фен Rowenta Studio Dry 2000, то сразу должны предупредить, что его конструкция ничем не отличается от других аналогов, за исключением моделей Rowenta CF 9320 или 9000, которые считаются фенами-щетками.

Коротко о конструкции

Любая модель фена Ровента имеет в наличии основные элементы, без которых она не может функционировать. Эти узлы и детали совместно выполняют основную работу по сушке волос любой длины с отличным эффектом, а некоторые, со значком ION — делают ионизацию воздуха для лучшей укладки.

У каждого изделия есть переключатели, внешний вид и количество которых отличается, но принцип действия идентичен.

По заверению специалистов, самая сложная деталь устройства — тиристор, поэтому осуществить ремонт фена для сушки волос своими руками не составляет особого труда для пользователей.

На рисунке ниже показаны основные составляющие любого фена:

• вентилятор;
• электрический двигатель;
• защитная решетка воздухозаборника;
• основа фена — нагревательный элемент;
• термостойкая основа;
• кнопка пуска;
• выключатель термостата;
• шнур подвода питания;
• фиксатор торца рукояти;
• колодка контактов.

Алгоритм демонтажа и поиска неисправностей

Ремонт фена любой сложности начинается с визуального осмотра изделия — здесь нет особой разницы, делает это специалист или пользователь, который отважился все сделать своими руками. Расскажем поэтапно, как следует проводить диагностику изделия.

Розетка

Вначале следует внимательно осмотреть розетку на предмет подгорания контактов или их разболтанность. При обнаружении неисправностей, контакты зачистить или подтянуть, вилка должна входить в них с некоторым усилием и не болтаться при этом.

Силовой провод

Осматривать его надо с места входа в рукоять изделия: здесь расположена колодка контактов, а потом осмотр продолжается до самой вилки — искать надо повреждения изоляции, внутренних пригаров и излом.

Корпус

Как правило, разборка фена начинается с демонтажа корпуса, который состоит из двух половинок, соединяющихся винтами, а в передней части у сопла специальными защелками. Эти защелки можно сломать, поэтому действовать надо осторожно, кроме этого, существуют скрытые винты, которые закрывают наклейки, пластмассовые вставки и съемные крышки.

Модели фенов Rowenta довольно похожи по внешнему виду, например, модель Rowenta Pro 2300 разбирается аналогично другим стандартным фенам, а вот фены-расчески разбираются немного по-другому — у них есть свои конструктивные особенности. Это надо учитывать, когда вы собрались отремонтировать изделие самостоятельно — надо внимательно прочитать инструкцию и посмотреть видео по разборке именно вашей модели.

Вентилятор

Перед ним ставят защитную решетку и фильтр, который препятствует попаданию внутрь волос и пыли. Довольно часто она забивается, и ее надо прочищать при помощи небольшой кисточки. В бюджетных вариантах стоит только решетка, поэтому вентилятор может снизить свои обороты из-за присутствия на валу волос и пыли. Лопасти устройства очищают с помощью старой зубной щетки, а с вала надо осторожно снять пропеллер и удалить намотанные волосы.

Электродвигатель

Если он некорректно работает, то и все устройство барахлит, что происходит при пробое обмотки или перегорании диодного моста. В некоторых случаях виноваты щетки — произошла их предельная выработка.

Ось движка должна вращаться без биения и в свободном режиме, после любого ремонта все трущиеся части надо смазывать, а проблемные места подгонять вручную.

Спираль

Многие модели имеют несколько спиралей, с помощью которых осуществляется работа разных режимов нагревания воздушного потока. Целостность их восстанавливается пайкой, а все дефекты легко обнаружить визуально. Иногда спирали следует сменить на аналогичные изделия из нихромовой нити с идентичными параметрами.

Микросхемы

Разберем типичные виды неисправности:

• основа из гетинакса может потрескаться, при этом дорожка из олова разрывается, ремонт производится по следующей технологии — поврежденные участки залудить, покрыть припоем;
• конденсаторы раздуваются — их выпаивают и устанавливают новые;
• неисправные резисторы сразу же темнеют — их необходимо менять.

Здесь пригодятся навыки по работе с паяльником, а тем пользователям, кто этого не умеет — советуем идти к мастерам, разбирать фен самостоятельно в этом случае не стоит.

Мы кратко постарались разъяснить, как можно разобрать некоторые модели фена от немецкой компании Rowenta, но хотим предупредить, что ремонт этих изделий отличается сложностью для непосвященных пользователей. Внутри таятся такие доработки, как регуляторы плавного действия типа кнопки Care, что в переводе означает «Уход»; спирали делаются из специальных сплавов, обрыв их трудно соединить надежно в домашней обстановке. Кроме этого, производители вставляют специальные ионизаторы воздушного потока и прочие новшества.

Прежде чем начинать разборку фена, необходимо найти принципиальную электрическую схему изделия, если ее нет в прилагаемой инструкции, проконсультироваться со знакомыми специалистами. Помните — разобрать любой бытовой прибор гораздо проще, чем затем собрать и не нарушить при этом взаимодействие всех основных узлов и деталей.

Ремонт фена rowenta своими руками

Подробно: ремонт фена rowenta своими руками от настоящего мастера для сайта olenord.com.

Сегодня все женщины, а нередко и мужчины, пользуются феном для быстрой сушки волос. Существует много разновидностей этих изделий, но принцип работы и конструкция у них одинаковая, только иногда встречаются небольшие технические нюансы. Если вы задумались, например, о том, как разобрать фен Rowenta Studio Dry 2000, то сразу должны предупредить, что его конструкция ничем не отличается от других аналогов, за исключением моделей Rowenta CF 9320 или 9000, которые считаются фенами-щетками.

Любая модель фена Ровента имеет в наличии основные элементы, без которых она не может функционировать. Эти узлы и детали совместно выполняют основную работу по сушке волос любой длины с отличным эффектом, а некоторые, со значком ION — делают ионизацию воздуха для лучшей укладки.

У каждого изделия есть переключатели, внешний вид и количество которых отличается, но принцип действия идентичен.

По заверению специалистов, самая сложная деталь устройства — тиристор, поэтому осуществить ремонт фена для сушки волос своими руками не составляет особого труда для пользователей.

На рисунке ниже показаны основные составляющие любого фена:

• вентилятор;
• электрический двигатель;
• защитная решетка воздухозаборника;
• основа фена — нагревательный элемент;
• термостойкая основа;
• кнопка пуска;
• выключатель термостата;
• шнур подвода питания;
• фиксатор торца рукояти;
• колодка контактов.

Ремонт фена любой сложности начинается с визуального осмотра изделия — здесь нет особой разницы, делает это специалист или пользователь, который отважился все сделать своими руками. Расскажем поэтапно, как следует проводить диагностику изделия.

Вначале следует внимательно осмотреть розетку на предмет подгорания контактов или их разболтанность. При обнаружении неисправностей, контакты зачистить или подтянуть, вилка должна входить в них с некоторым усилием и не болтаться при этом.

Осматривать его надо с места входа в рукоять изделия: здесь расположена колодка контактов, а потом осмотр продолжается до самой вилки — искать надо повреждения изоляции, внутренних пригаров и излом.

Как правило, разборка фена начинается с демонтажа корпуса, который состоит из двух половинок, соединяющихся винтами, а в передней части у сопла специальными защелками. Эти защелки можно сломать, поэтому действовать надо осторожно, кроме этого, существуют скрытые винты, которые закрывают наклейки, пластмассовые вставки и съемные крышки.

Модели фенов Rowenta довольно похожи по внешнему виду, например, модель Rowenta Pro 2300 разбирается аналогично другим стандартным фенам, а вот фены-расчески разбираются немного по-другому — у них есть свои конструктивные особенности. Это надо учитывать, когда вы собрались отремонтировать изделие самостоятельно — надо внимательно прочитать инструкцию и посмотреть видео по разборке именно вашей модели.

Видео (кликните для воспроизведения).

Перед ним ставят защитную решетку и фильтр, который препятствует попаданию внутрь волос и пыли. Довольно часто она забивается, и ее надо прочищать при помощи небольшой кисточки. В бюджетных вариантах стоит только решетка, поэтому вентилятор может снизить свои обороты из-за присутствия на валу волос и пыли. Лопасти устройства очищают с помощью старой зубной щетки, а с вала надо осторожно снять пропеллер и удалить намотанные волосы.

Если он некорректно работает, то и все устройство барахлит, что происходит при пробое обмотки или перегорании диодного моста. В некоторых случаях виноваты щетки — произошла их предельная выработка.

Ось движка должна вращаться без биения и в свободном режиме, после любого ремонта все трущиеся части надо смазывать, а проблемные места подгонять вручную.

Многие модели имеют несколько спиралей, с помощью которых осуществляется работа разных режимов нагревания воздушного потока. Целостность их восстанавливается пайкой, а все дефекты легко обнаружить визуально. Иногда спирали следует сменить на аналогичные изделия из нихромовой нити с идентичными параметрами.

Разберем типичные виды неисправности:

• основа из гетинакса может потрескаться, при этом дорожка из олова разрывается, ремонт производится по следующей технологии — поврежденные участки залудить, покрыть припоем;
• конденсаторы раздуваются — их выпаивают и устанавливают новые;
• неисправные резисторы сразу же темнеют — их необходимо менять.

Здесь пригодятся навыки по работе с паяльником, а тем пользователям, кто этого не умеет — советуем идти к мастерам, разбирать фен самостоятельно в этом случае не стоит.

Мы кратко постарались разъяснить, как можно разобрать некоторые модели фена от немецкой компании Rowenta, но хотим предупредить, что ремонт этих изделий отличается сложностью для непосвященных пользователей. Внутри таятся такие доработки, как регуляторы плавного действия типа кнопки Care, что в переводе означает «Уход»; спирали делаются из специальных сплавов, обрыв их трудно соединить надежно в домашней обстановке. Кроме этого, производители вставляют специальные ионизаторы воздушного потока и прочие новшества.

Прежде чем начинать разборку фена, необходимо найти принципиальную электрическую схему изделия, если ее нет в прилагаемой инструкции, проконсультироваться со знакомыми специалистами. Помните — разобрать любой бытовой прибор гораздо проще, чем затем собрать и не нарушить при этом взаимодействие всех основных узлов и деталей.

В быту используется большое количество электрических приборов, призванных облегчать жизнь обывателя. Но любая техника имеет свойство со временем выходить из строя. Ремонт фена для волос можно легко провести своими руками в домашних условиях, не обращаясь за помощью в сервисный центр.

Фен – это устройство, которое используется для сушки и укладки волос. Он состоит из следующих конструктивных элементов:

1. Двигатель;
2. ТЭН – нагревательная деталь;
3. Вентилятор;
4. Термозащита;
5. Кабель питания;
6. Регуляторы (оборотов вентилятора, температуры и т. д.).

Принцип работы бытового фена основан на низковольтном коллекторном двигателе, работающем на постоянном токе. Чтобы устройство могло включиться, в его конструкции используется специальная понижающая спираль, которая способствует падению напряжения до необходимого уровня. Она установлена внутри ТЭН. При помощи диодного моста напряжение выпрямляется. На двигателе расположен стальной вал, на который насаживается вентилятор (в большинстве случаев, он выполнен из пластмассы, хотя сейчас есть профессиональные модели с металлическими лопастями). Вентилятор может состоять из двух, трех или даже четырех лопастей.

Фото – конструкция фена

Нагревательный элемент электрического фена представлен в виде спирали с нихромовой проволокой. Она намотана на несгораемое основание, что повышает безопасность при использовании прибора. При включении в сеть, спираль начинает нагреваться, а установленный за ней вентилятор выдувает тёплый воздух из корпуса фена. Для защиты от перегрева используется регулятор температуры (настраивается при работе) и термостат. Помимо этого в любом фене установлена кнопка «холодного ветра» или «cool» – при её нажатии спираль прекращает нагреваться, остается работать только двигатель и вентилятор, соответственно, из носика дует холодный воздух.

Нужно отметить, что термостат установлен не у всей техники. Он предназначен для контроля нагрева блока с нихромом при длительной работе устройства. К примеру, это может быть стационарный профессиональный фен (применяется в парикмахерских). Когда спираль нагревается до максимально допустимой температуры, термостат отключает питание. После остывания контакты включаются обратно.

Фото – нихромовая спираль

Типичные неисправности фена Bosch LCD (Бош), Valera, Skil, Vitek, Scarlett (Скарлет) и прочих:

1. Пахнет горелым. Запах может исходить из спирали, на которую попали волосы в результате неаккуратного обращения, или при сгорании внутренних деталей схемы;
2. Фен не включается. Причина может заключаться в поломке двигателя, перебитом шнуре питания, отсутствия напряжения в сети;
3. Снизилась эффективность работы. От чистоты фильтра, установленного на задней части корпуса, зависит мощность работы устройства. Если он забился – то прибор начнет работать с меньшей эффективностью;
4. Вентилятор очень медленно вращается. Скорее всего, ему просто что-то мешает;
5. Фен Braun (Браун), Philips (Филипс) или Rowenta (Ровента) не греется. Есть несколько причин, почему это происходит: заблокирована кнопка холодного воздуха, сломалась спираль, повреждена схема, не работает термостат.

Фото – модель для сушки волос

Перед началом ремонта нужно знать, как самостоятельно разобрать фен Parlux, Saturn, Moser или Jaguar. В этом нет ничего сложного, потребуется всего лишь инструкция и отвертка:

1. На корпусе находится два болта с задней стороны. Их нужно открутить и аккуратно вынуть. В некоторых случаях, их больше, проследите за тем, чтобы были вынуты все крепления;
2. Параллельно можно также снять крышку с верхней панели – под ней находится вентилятор. Она чаще всего просто прижата к корпусу, поэтому без проблем выходит, если её поддеть отверткой;
3. Под верхней панелью корпуса находится переключатель режимов и кнопка холодного воздуха. На панели установлено несколько проводов. Которые подключены к контактам схемы. Для дальнейшей разборки их потребуется снять;
4. Теперь Вы можете вынуть спираль из головки фена. Нужно действовать аккуратно, иначе она может разбиться, вынимайте только после того, как убедитесь, что сняли все крепления;
5. Под спиралью, соответственно, находится мотор. Его чаще всего нет необходимости доставать, т. к. практически все неисправности будут заметны сразу на месте подключения двигателя к контактам нагревательного элемента. Исключением является потребность замены детали, тогда ремонт производится капитальный.

Рассмотрим, как производится самостоятельный ремонт фена Babyliss, Rowenta Brush Activ, Bosh, Remington и прочих в домашних условиях. В первую очередь нужно очистить вентилятор и вал двигателя от волос. Их там собирается очень много даже спустя несколько месяцев интенсивного использования. Для этого нужно снять заднюю верхнюю панель и разрезать волосы, после просто удалите их пинцетом или пальцами. Ни в коем случае нельзя протирать запчасти влажной тряпкой – это повредит контакты. Это делается в любом случае, независимо от проблемы.

Если пахнет горелым, то нужно произвести ремонт спирали и фильтра. Их можно очистить при помощи сухой мягкой щетки. Просто протрите зубчики ТЭНа и прочистите фильтр. Следите за тем, что контакты не заломались в процессе очистки.

Если фен не включается, то сразу нужно проверить кабель питания. Чаще всего он переламывается у основания, т. к. в процессе эксплуатации фен много раз вращается в разные стороны по своей оси. Если с ним все нормально, то просмотрите контакты на спирали. Их может быть 2, 3 или 4. Когда устройство падает или ударяется, они иногда отпаиваются, из-за чего питание двигателя обрывается.

Когда поломка связана с вентилятором, то отремонтировать устройство проще простого. Первым делом нужно проверить, целы ли лопасти. Конечно, от их состояния эффективность работы не слишком измениться, но если замечены трещины или зазубрины, то лучше сразу поменять пропеллер. После того просмотрите вал. Иногда в носик фена падают мелкие детали или другой сор, которые блокируют вал, и он начинает медленно крутиться.

Теперь обсудим причины того, когда у профессионального фена Coifin, Steinel или Lukey не греется спираль сухого теплого воздуха. Как мы говорили, причин может быть несколько. Например, заела кнопка холодного воздуха. Принцип её работы следующий: при нажатии на кнопку, контакты внутри корпуса размыкаются, вследствие чего прекращает работать спираль нагрева. Если она все время разомкнута – то спираль просто не может начать греть. Если проблема не в самой кнопке, а в контакте, то его нужно самому запаять.

Причина поломки может крыться в сломанной спирали, её ремонт немного сложнее провести, чем чистку. В некоторых моделях она изготовлена из некачественного материала, который легко ломается от удара. Если на основании отсутствуют некоторые зазубринки или видны тещины – она заменяется.

Видео: как отремонтировать спираль в фене

Фен состоит из мотора, вентилятора, нагревательных элементов, электрической схемы, заставляющей элементы работать согласованно. В зависимости от количества режимов, фирмы-изготовителя, элементная база, внешний вид, состав переключателей разные. Но ничего сложнее полупроводникового тиристора, внутри не окажется. Поэтому осуществим домашний ремонт фенов для волос своими руками.

Корпус держится на шурупах. Головки часто нестандартного образца. Это — плюсик, звездочка, вилы. Следовательно, в первую очередь перед исправлением фена позаботимся об инструменте, способном справиться с такой задачей. Благо, набор бит стоит сегодня 600 рублей.

Иногда створки корпуса дополнительно крепятся вместе специальными защелками. Это отдельная проблема: опытные мастера часто ломают пластмассу, отчаявшись справиться цивилизованными методами. Никаких премудростей нет, придумывают скрытые шурупы, спрятавшиеся под наклейками, пластмассовыми вставками, съемными крышечками регуляторов. Крепеж фиктивный. Полезные функции отсутствуют.

Мотор фена питается постоянным током 12, 24, 36 В. Для выпрямления сетевого напряжения используется диодный мост, в дешевых моделях — одиночный диод. Фильтрация гармоник питания проводится конденсатором, включенным параллельно обмоткам двигателя или входящим в состав более сложного фильтра. Индуктивности ввиду непомерной массы в фенах применяются редко. Поэтому знаний принципов сглаживания пульсаций RC-цепочками хватит, чтобы справиться с построением принципиальной схемы ремонтируемого фена. Иногда фильтрующим элементом используется одна спираль (индуктивность).

Выключатель фена одновременно замыкает цепь, через которую будут питаться спирали, запускает мотор. Дальнейшая схематика вмешательства определена сложностью:

• регулируются только скорость вращения или только температура;
• возможность по отдельности выбирать обогрев и интенсивность воздушного потока.

В большинстве моделей фенов параллельно стоит защита от включения нагревателей при бездействующем моторе. Уберегает спираль.

Опционально наличествующий термостат в виде специального сопротивления или другого чувствительного элемента. Опишем встречающиеся поломки у верных помощников прекрасной половины человечества.

Если прибор лишен признаков жизни, работает нестабильно, осмотр начинается цепью питания. Ниже схематично описан ремонт фенов Rowenta.

Внимание! Описанные виды работ требуют навыков обращения с электрическими приборами. Авторы сбрасывают ответственность за ущерб здоровью, имуществу, возникший при попытках следовать приведенным рекомендациям по ремонту фенов.

Осмотр силового провода начинается розеткой. Там кроется часть неисправностей: нет напряжения — фен не работает. Если вольтаж в розетке присутствует, осмотр шнура начинается местом входа в корпус, идите по направлению к вилке. Работы выполняются на обесточенном приборе. Ведется визуальный поиск изломов и нерегулярных образований — горелостей, повреждений изоляции, изломов.

Затем разбирается корпус фена. Внутри имеете шанс увидеть варианты электрического сопротивления:

1. Пара разъемных контактов.
2. Пайка.
3. Проводка заделана в пластиковые колпачки.

Последний элемент списка характеризует неразборное соединение, следовательно, архисложен случай для тестирования. Умелые руки, а точнее, умные головы, украинских братьев по разуму советуют использовать для ремонта фена обыкновенную иголку. Сразу уловившие ход мысли следующий абзац пропустят, непосредственно начинайте тестирование.

Ремонт фена своими руками начинается прозвонкой проводки. Подойдут китайский тестер, лампочка, индикатор. К одной клемме прикрепляется иголка, втыкаемая затем в жилу питания в районе колпачка сквозь изоляцию до меди. Вторая клемма ощупывает ножки вилки. Звонок проходит для обеих жил. Свыше 1 прокола на жилу при починке фена делать не стоит (некоторые попытаются искать еще и место обрыва), поскольку характер эксплуатации предусматривает попадание влаги с мокрых волос.

Прозвонить провод, имея перед глазами визуально различимые места стыковки, сможет даже ребенок. Обнаружив повреждения, рекомендуется купить новый шнур, снабженный вилкой неразборной конструкции. Вероятность попадания влаги обкладывает ограничениями выбор изоляции токопроводящих частей, используемую в целях ремонта фена.

Распространены случаи: первый взгляд выявляет место повреждения входа шнура в корпус. Оплывы, нагар, черная изоляция указывают локализацию неисправности.

На стыке с корпусом фена приютилась уязвимая точка проводки. Хозяйка берет нежный прибор за шнур, мотает из стороны в сторону, накручивает кабель на ручку. Жила с трещиной искрит, изоляция греется, сгорает, медь плавится. Таков механизм повреждения медных жил.

При подновлении полезно замкнуть накоротко выключатель, проверить: изменит фен в ответ на незамысловатый шаг поведение коренным образом. Встречаются трехпозиционные переключатели, каждое положение в короткозамкнутом состоянии проверяется отдельно. Запомните, зарисуйте исходную раскладку проводов перед началом починки фена.

Проверка переключателей скорости, температуры использует аналогичную схему.

Выявленный в ходе реставрации фена дефектный элемент осмотрите. Нагар счищается надфилем, шкуркой, ластиком. Контакты протираются спиртом. Неисправные комплектующие заменяются эквивалентами. Радикальный метод — замкнуть кнопку включения накоротко на время поиска подходящих комплектующих.

Сравнительно часто у фена забивается воздуховод. Необходимо снять фильтр, если таковой имеется, и тщательно прочистить. Мягкой кисточкой удалить пыль из щелей.

Отсутствие вращения лопастей или низкие обороты часто наблюдаются, когда волосы намотаны на ось двигателя. Пропеллер необходимо аккуратно снять с вала, всячески избегая при этом лишних усилий и перекосов. После этого посторонние предметы удаляются.

У фена нагревательных элементов обычно несколько. Визуально все они должны выглядеть однородно. В этом убедитесь при исправлении фена, вскрыв корпус. Обнаруженные разрывы устраняются скруткой концов, пайкой и лужением. Можно также раздобыть тонкие медные трубочки и обжать концы разорванной спирали внутрь.

Дефекты нагревательных элементов при ремонте наблюдаем визуально. Внимательный осмотр подскажет, как починить фен. Эффективна замена спиралей аналогичными покупными или самодельными изделиями из нихромовой проволоки.

Электрический двигатель фена может питаться как постоянным током, так и переменным. Если диодный мост сгорел, повреждены обмотки, нормальное функционирование нарушается. Ужасный треск и искры при включении указывают неисправность мотора.

Обмотки двигателя выпаиваются при ремонтировании фена из электрической схемы. У каждого провода найдите пару, которая звонится. Выводы соединяются тройками, ни один не должен висеть в воздухе. Замена обмотки при ремонте фена производится только в мастерской. Впрочем, народные мастера мотают не хуже станков. Желающие попробуют.

При исправности обмоток осматриваются щетки, медная поверхность под ними зачищается, оценивается плотность прилегания.

Ось должна свободно крутиться. При починке фена не помешает смазать трущиеся поверхности, вручную приработать проблемные места.

Подложка из гетинакса иногда трескается, разрывая дорожку. Поврежденный участок залудите, негусто покройте припоем.

Испорченные конденсаторы чуть раздуваются. Верхняя грань цилиндра содержит неглубокие прорези, когда изделие ломается, боковина раздувается, выгибаясь наружу. Такой конденсатор замените в первую очередь, обнаружив характерный дефект.

Выгоревшие резисторы темнеют. Некоторые сохраняют работоспособность, желательно такой радиоэлемент заменить.

Некоторые фены снабжены саморегуляцией. Эффект достигается использованием резистивного делителя, одним плечом которого выступает элемент, реагирующий на температуру. Дальнейшие действия определены схемой реализации контроля параметра. Порекомендуем:

• исключить датчик вовсе, разорвав цепь, испробовать реакцию прибора;
• замкнуть после этого провода накоротко, включить, посмотреть, что будет.

Велик шанс неудачи, если прибор обучен реагировать только на фиксированное значение сопротивления. Остается поискать принципиальную схему в интернете или нарисовать самостоятельно.

Ремонтирование профессиональных фенов отличается большей сложностью. Элементы конструкции часто дополняются плавными регуляторами и дополнительными опциями наподобие кнопки Care. Спирали изготавливаются из специальных сплавов, создающих при нагревании отрицательные ионы, благотворно влияющие на волосы. Методика остается прежней:

• шнур;
• выключатели и кнопки;
• очистка от пыли;
• спирали;
• мотор;
• визуальный контроль конденсаторов, резисторов.

Перед починкой желательно раздобыть принципиальную схему.

Промышленные модели мало чем отличаются от бытовых. Но сушить волосы не рекомендуется. Отличаются такие изделия повышенной стойкостью к пыли, ударам, вибрациям, влажности, прочим климатическим факторам. Домашняя реставрация промышленных фенов закончится не лучшим образом.

Электрорадиоизделия, применяющиеся в бытовых моделях, не подходят для эксплуатации в тяжелых условиях. Требования предъявляются к проводам, шнуру питания, мотору и спиралям.

Этот электроприбор очень популярен и часто незаменим в быту. Когда фен ломается, вы можете обратиться в сервисный центр, а можете попытаться починить фен самостоятельно. Накопленный опыт ремонта свидетельствует о том, что поломки чаще всего устраняются без серьёзных денежных затрат. Чтобы отремонтировать фен для волос своими руками, нужно знать, как он устроен и правильно разобрать.

Любой фен имеет двигатель с крыльчаткой и нагреватель. Крыльчатка засасывает воздух с одной стороны фена, после чего он обдувает нагреватель и выходит уже горячим с другой стороны. Также фен имеет переключатель режимов работы и элементы для защиты нагревателя от перегрева.

У бытовых фенов вентилятор собран на коллекторном электродвигателе постоянного тока, рассчитанном на напряжение 12, 18, 24 или 36 вольт (иногда встречаются электродвигатели, работающие на переменном напряжении 220 вольт). Для питания электродвигателя используется отдельная спираль. Постоянное напряжение получают с диодного моста, смонтированного на выводах электродвигателя.

Нагреватель фена представляет собой каркас, собранный из негорючих и непроводящих ток пластин, на котором намотана нихромовая спираль. Спираль состоит из нескольких участков, в зависимости от того, сколько режимов работы имеет фен.

Вот так он выглядит:

Горячий нагреватель должен постоянно охлаждаться проходящим потоком воздуха. Если спираль перегревается, она может перегореть или может случиться пожар. Поэтому фен сконструирован так, чтобы автоматически отключаться при перегреве. Для этого используется термостат. Это пара нормально замкнутых контактов, размещённых на биметаллической пластине. Термостат находится на нагревателе ближе к выходному отверстию фена и постоянно обдувается горячим воздухом. Если температура воздуха превышает допустимую, биметаллическая пластинка размыкает контакты и нагрев прекращается. Через несколько минут термостат остывает и снова замыкает цепь.

Иногда в качестве дополнительной защиты используется ещё и термопредохранитель. Он одноразовый и при превышении определённой температуры перегорает, после чего его нужно менять.

Чтобы лучше понять принцип работы фена, можете посмотреть эти два видео (смотрите первое видео с 6-й минуты):

Схема большинства бытовых фенов близка к вышеприведённой. Рассмотрим её подробнее. Нагреватель представляет собой три спирали: Н1, Н2 и Н3. Через спираль Н1 подаётся питание на двигатель, спирали Н2, Н3 служат только для нагрева. В данном случае у фена есть три режима работы. В верхнем положении SW1 схема обесточена. В положении > фен работает на минимальной мощности: питание подаётся через диод VD5, который отсекает одну полуволну переменного напряжения, включена только одна нагревательная спираль Н2(не на полную мощность), мотор вращается на низких оборотах. В положении > фен работает на средней мощности: диод VD5 закорочен, в схему поступают обе полуволны переменного напряжения, спираль Н2 работает на полную мощность, мотор вращается на номинальных оборотах. В положении > фен работает на максимально возможной мощности, так как подключается спираль Н3. При нажатии кнопки > нагревательные спирали Н2, Н3 отключаются, а мотор продолжает работать. Диоды VD1-VD4 представляют собой двухполупериодный выпрямитель. Катушки индуктивности L1, L2 и конденсаторы С2, С3 снижают уровень помех, которые неизбежно возникают при работе коллекторного электродвигателя. F1, F2 — это термопредохранитель и термостат.

Внимание! Перед разборкой вытащите вилку фена из розетки!

Части корпуса фена крепятся друг к другу с помощью винтов (шурупов) и специальных защёлок. Головки винтов часто имеют нестандартную форму: звёздочка, плюсик, вилы. Поэтому вам могут понадобиться соответствующие биты для отвёртки. Защёлки, в свою очередь, иногда очень сложно отсоединить и даже бывалые мастера порой их просто отламывают. Иногда углубления под крепёжные винты бывают закрыты наклейками, пластиковыми накладками или пластиковыми заглушками. Заглушки извлекаются с помощью острого предмета — например, ножа или иголки. При этом высока вероятность немного помять корпус и заглушки. Правда, фен от этого работать хуже не станет. Иногда половинки корпуса склеивают вместе. В таком случае приходится их разрезать ножом или скальпелем, а после ремонта склеить (например, эпоксидным клеем).

Пример разборки фена вы можете посмотреть в этом видео:

Рассмотрим наиболее часто встречающиеся неисправности фена:

Возможные неисправности: перегорела спираль

Как правило, обрыв виден невооружённым глазом, даже без мультиметра. Есть несколько способов ремонта спирали:

1. Можно поместить оборванные концы спирали в тонкую латунную или медную трубочку и обжать плоскогубцами.
2. Спираль держится на каркасе из термостойких, не проводящих ток пластин. В такой пластине следует осторожно острым предметом сделать круглое отверстие диаметром примерно 2–3 миллиметра, вставить туда короткий болтик с шайбой, заправить под шайбу оборванные концы спирали и затянуть.
3. Набросить один оборванный конец на другой.
4. Оборванные концы можно просто скрутить вместе. Следует заметить, что третий и четвёртый способы менее надёжны, чем первые два. Дело в том, что при соединении оборванных концов набросом и скруткой отремонтированный участок спирали имеет повышенное сопротивление и поэтому перегревается и достаточно скоро перегорает в том же месте.
5. Разобрать фен-донор (понятное дело, если он у вас есть) и взять оттуда.
6. (не для каждого): можно намотать спираль самому. Где взять нихром? Например, заказать в Китае.
7. можно купить уже готовую спираль. Чтобы найти нужную, введите в строке поиска вашего браузера >. Спирали бывают разной мощности и продаются в пакетиках по несколько штук.

Посмотреть примеры ремонта спирали можно в этих видео:

Видео: ремонт фена Viconte VC-372 (перегорела спираль)

Видео: где можно купить нихром

Возможные неисправности: не подаётся напряжение, то есть проблема с кабелем питания

Сначала внимательно просмотрите кабель от сетевой вилки до корпуса: нет ли явных повреждений. Если есть, удалите повреждённый участок и спаяйте концы кабеля. Возможно, это все неисправности и фен заработает. Пример ремонта кабеля есть в вышеприведённом видео: Как разобрать и отремонтировать фен Scarlet.

Возможные неисправности: неисправен двигатель или на его вал намотались волосы.

Если на ось электродвигателя намотались волосы, чтобы их убрать, придётся демонтировать крыльчатку. Также вам нужно будет снять крыльчатку, если вы собираетесь смазать вал двигателя или заменить его. Как это сделать, можно посмотреть в этих двух видео:

Видео: снимаем крыльчатку с фена

Видео: как снять вентилятор с моторчика фена

Также в некоторых случаях можно ухватиться пальцами за основание крыльчатки и, потянув, снять её.

Относительно проверки электродвигателя, автор считает, что лучшим способом — с точки зрения безопасности — является демонтаж двигателя и подключение его к подходящему блоку питания с защитой от короткого замыкания. Если двигатель не вращается, нужно проверить целостность обмоток мультиметром. При обрыве обмотки придётся покупать новый двигатель (хотя вы можете перемотать старый, но это, пожалуй, имеет смысл только в качестве развлечения). Если двигатель сильно искрит, вам также придётся покупать новый. Протирание спиртом в этом случае если и поможет, то ненадолго. Один из вариантов, где вы можете приобрести новый двигатель: заказать в Китае (ищите >).

Фены с ионизацией — при включении этого режима — выделяют много отрицательных ионов, нейтрализуя положительный заряд на волосах, отчего они становятся гладкими и не пересушиваются. Для создания отрицательных ионов используется спецмодуль, размещённый в ручке фена. Провод, выходящий из этого модуля, расположен в области нагревателя. Воздух ионизируется, соприкасаясь с этим проводником.

Диагностировать исправность модуля ионизации без специальных приборов можно по косвенным признакам. Если вы перестали ощущать разницу при включённом и отключённом модуле ионизации — и вы убедились, что на модуль поступает нормальное напряжение питания — следовательно, модуль неисправен. Далее вам потребуется найти модуль на нужное напряжение и подходящий по габаритам. Ищите, опять-таки, в Китае.

Перед тем, как Вы захотите отремонтировать фен для волос в домашних условиях, необходимо хотя бы в общих чертах ознакомиться с его устройством. Итак, современная модель техники может состоять из следующих элементов:

• электрический шнур для подключения к розетке;
• выключатель либо переключатель скоростей;
• вентилятор;
• нагревательный элемент (спираль);
• двигатель.

Как Вы видите, конструкция аппарата совсем не сложная, поэтому если Вам захочется самому отремонтировать фен, сложностей с ремонтом не должно возникнуть. Далее мы рассмотрим все основные поломки, которые могут произойти, и под каждой неисправностью расскажем, как ее починить. Из инструментов Вам понадобятся мультиметр, отвертка (либо звездочка) и, возможно, паяльник.

В силу своего простого принципа работы, чаще всего возникают следующие поломки бытового фена для волос:

• совсем нет питания (устройство не включается);
• не крутится вентилятор либо лопасти плохо набирают обороты;
• при работе слышен запах гари либо в области двигателя что-то искрит;
• фен не дует горячим воздухом (только холодным).

Первым делом, если фен для волос не включается, нужно проверить питание в розетке и целостность электрического шнура. Для этого можете использовать индикаторную отвертку или специальный тестер – мультиметр. О том, как пользоваться мультиметром и как правильно использовать индикатор, мы рассказывали в соответствующих статьях.

Если в розетке питание есть, а фен не работает, для ремонта тщательно просмотрите внешний вид шнура: возможно, он где то перебит, перетерся либо надрезан. Самыми проблемными местами шнура считаются место ввода в корпус устройства, а также место соединения с электрической вилкой. Если с виду никаких явных причин поломки обнаружить не удалось, приступайте к разборке корпуса. Разобрать корпус фена своими руками совсем не сложно, главное – найти все крепления и выкрутить их (они могут быть спрятаны за наклейками, резиновыми заглушками и т.д.).

Когда Вы доберетесь до внутренней конструкции (на фото выше), первым делом просмотрите место соединения электрического шнура с остальными элементами цепи. Очень часто мотор не запускается из-за того, что отпадает провод в месте скрепления. Если в Вашем случае все именно так, ремонт может завершиться несложной пайкой либо скруткой жил.

Шнур исправен, но фен все равно не работает? Производим ремонт дальше и проверяем остальные элементы цепи. Если у Вас есть схема Вашей модели устройства, с помощью тестера прозвоните остальные элементы: плавкий предохранитель, выключатель и переключатель режимов. Не редкие случаи, когда бытовой электроприбор перегревается и отключается из-за того, что сгорел предохранитель. Его нужно заменить на точно такой же по характеристикам.

Кстати, бывает обратная ситуация – после включения и сушки волос фен не выключается. В этом тоже вина самого выключателя!

Другая неисправность – не действует кнопка включения/отключения питания. Мы уже рассказывали, как отремонтировать выключатель света. Ремонт в этом случае аналогичен – проверьте размыкающие контакты тестером, зачистите их до металлического цвета и если починить поломку своими руками не получится, замените выключатель. Точно так же проверьте и переключатель режимов, если фен не переключает скорости либо не регулирует температуру (к примеру, не работает на 2 скорости), попробуйте отремонтировать регулятор либо выполните простейшую замену.

Другой вид поломки – проблемы с вентилятором, который не разгоняется. Если фен не работает, потому что не крутится вентилятор, разберите корпус и просмотрите, насколько чистые лопасти. Иногда вентилятор не набирает обороты, потому что на него накручены волосы. Для ремонта Вам нужно всего лишь выполнить чистку — снять лопасти с вала, убрать весь мусор и заново установить вентилятор в посадочное место.

Более подробно увидеть процесс ремонта Вы можете на видео инструкции ниже. В некоторых моделях техники установлены фильтры, которые также нужно чистить.

Кстати, если при включении вентилятора пахнет гарью, то скорее всего фен воняет из—за сильного загрязнения. Очень часто тщательная очистка помогает решить проблему самостоятельно на дому с минимальным набором инструментов для электрика!

Еще одна не менее популярная неисправность – перегорание спирали, которая является основным нагревательным элементом. Если Ваш вентилятор не нагревается либо слабо греет воздух, доберитесь до спирали, прозвоните ее тестером и сделайте визуальный осмотр. Поврежденный нагревательный элемент можно постараться отремонтировать, но чаще всего после ремонта (к примеру, соединения нихромовой нити) проходит несколько месяцев и фен снова ломается. Спираль лучше заменить на новую, чтобы в дальнейшем поломка не возникала.

Ну и последняя, самая неприятная поломка – когда фен не работает из-за того, что сгорел двигатель. В этом случае при ремонте Вы только сможете с помощью тестера убедиться в том, что неисправен именно движок. Помимо этого признаками поломки можно считать запах гари и искрение в области вентилятора. Самостоятельно отремонтировать устройство Вам вряд ли удастся, поэтому лучше либо заменить двигатель, либо отнести устройство в сервисный центр.

Вот и все, что хотелось рассказать Вам о том, что делать, если фен не работает и как выполнить его ремонт своими руками, если сломался вентилятор, выключатель либо двигатель. Надеемся, что предоставленная инструкция была для Вас полезной и интересной. Кстати, промышленную модель (строительную) отремонтировать можно по этой же инструкции в картинках. По сути, строительный фен по конструкции похож, только более защищен внешне и имеет более мощные детали внутри!

Похожие материалы:

Видео (кликните для воспроизведения).

Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.

Фен Ровента Как Разобрать

ремонт_фена_Rowenta #Rowenta — Если вас интересуют запчасти к стиральным машинкам и другой технике, вы можете .

Разборка и ремонт неразборного фена Rowenta

Попытался показать как разобрать неразборный фен, ремонт это второстепенное там нет ничего сложного 4 диода одна .

Как разобрать фен Rowenta PRO 2300

Это неплохой фен. Он хорошо и надёжно сделан, однако его слабым местом является кнопка отключения нагревателя.

��️Фен Rowenta Compact Pro�� — разборка и ремонт��

Фен дует очень слабым тёплым воздухом, разборка, поиск причины и ремонт.

Как разобрать отремонтировать фен Ровента CV8060A ремонт фена Rowenta

Как разобрать отремонтировать фен Ровента CV8060A ремонт фена Rowenta Как разобрать отремонтировать фен .

Разборка фена Rowenta CF9320

Фен ROWENTA CV8655. Разборка и ремонт.

Ремонт кабеля питания фена.

Розборка и ремонт перегрева, фен Rowenta brush activ 1000W

█ Разборка Фена СКРЫТЫЕ ЗАЩЁЛКИ / КОНТАКТНАЯ ГРУППА / Hairdryer repair

СКРЫТЫЕ ЗАЩЁЛКИ. Контактная группа основная цель разборки. Сетевой провод перегнулся, фен работает только в .

20210606 фен ровента 2100 не греет

А это уже новый фен ровента, буквально неделю назад разбирал с танцами с бубном, и этот в разборке не лучше.

Как разобрать фен Rowenta studio dry 2000

Rowenta CV5512 Разборка фена и замена провода.

Rowenta CV5512 Разборка фена и замена провода. Наша фирма — NEW LIFE ELECTRONIX OÜ Ремонт домашней техники, .

как ФЕН , неразборный , открыть и почистить от намотавшихся волос ?

Как разобрать фен Rowenta pro 2200 W

Разборка бытового фена Rowenta pro 2200 W. Пошагово как разобрать фен ровента про 2200 вт. #фен #какразобрать .

Ремонт и разборка фена Rowenta brush activ volume shine cf9320d0

Всем привет, друзья! В этом видео я довольно подробно описал все проблемы связанные с разборкой и ремонтом якобы .

РЕМОНТ ФЕНА. БЫСТРЫЙ и ПРОСТОЙ. УМЕЛЫЕ РУКИ. НЕ КОНТАЧАТ ПРОВОДА. ТЕРМО — УСАДКА. ИЗЛОМ ПРОВОДА.

фен#ремонт#починить Что чаще всего ломается в фене? Как быстро и просто установить и устранить неполадку?

Ремонт фена ровента!

Расборка,ремонт,сборка фена РОВЕНТА.

Как разобрать фен Roventa

как разобрать фен ровента

Ремонт HP8664/00 . Repair HP8664 / 00

Перегревался фен и отключался и за лопнувшего крепления крыльчатки. Надел втулку и посадил на вал двигателя.

roventa brush activ разборка

разборка фена roventa brush active 1000.

Ремонт фен щётки rowenta

Ремонт фен щётки rowenta. Перегрев отключается после нескольких секунд работы. #рембыттехника77 .

Ремонт фена Rowenta gv 4030

По результату сломалась кнопка отключения горячего воздуха. расплавил оставшийся пенек, и все залил клеем пока .

Разборка и ремонт фена-расчески SCARLETT SC-277

Фен-расческа SCARLETT. Как самому без труда разобрать и и починить подвижные контакты.

Фен Polaris PHS 1024 ,как разобрать , замена кабеля

Ремонт фена для волос своими руками

Как правило, показанные на видео фены не дорогие, и частые ремонты по сумме через 1.5-2 года перекроют их стоимость .

Разборка фена MOSER Edition 1900W

Разборка фена MOSER Edition 1900W.

Разбор фена roventa pro 2300

Не судите строго.

Как разобрать фен ровента 2100 вт

Ремонт фена ровента 2100 вт.

Разборка фена BOSCH

Разборка и сборка фена BOSCH Type: CTHM10 1000W.

Как снять крыльчатку с фена

Есть дополнения к этому видео. Вот ссылка https://youtu.be/Kr0o9p5aiws.

как разобрать фен VITEK 1000W.

как я вскрывал корпус фена.

Ремонт фена. Не работает вентилятор.

ремонт_фена#как_починить_вентилятор#не_крутится_двигатель Здравствуйте друзья, в этом видео я вам покажу, как .

Разбираем фен Roventa. Что вас ждёт

Ремонт плойки Rowenta

Разборка плойки, восстановление и ремонт шнура питания.

Ремонт фена для волос

Простая неисправность фена. Ремонт может сделать почти каждый.

«ремонт» фена для волос Rowenta Protect Pro 1800 Silencer PH 532 отключается.

моя группа вк https://vk.com/club153227746 https://kolyasin19.wixsite.com/mysite при переходе по ссылкам вам будет .

Фен PHILIPS Salon Dry Ремонт своими руками

Основными трудностями при ремонте были: разборка аппарата и способ сращивания обрыва нагревательной спирали.

фен Rowenta CV 8547 \ не жарит

сломалась кнопка размыкатель горячего воздуха. запасных нет в продаже. чинить крайне лениво. спаял размыкаемые .

ОБЗОР: ФЕН Rowenta CV5512F0 Elite

ОБЗОР: ФЕН Rowenta CV5512F0 Elite.

Ремонт Фен щетка One Step Hair Dryer and Styler 3в1

Ремонт Фен щетка One Step Hair Dryer and Styler 3в1. Cтайлер для укладки волос.

Стримеры Хазяева #2 — как живут Plohoyparen, Frame Tamer, Exile / Вписка

ЗАТРОЛЛИЛ СТРИМЕРА С ЧИТАМИ В Standoff 2

Мифы, в которые мы верим #15 [ОЧЕНЬ ТЕМНЫЕ ВЕКА]

НЕ ЧИСТИ ЯЙЦА ЭТИМ СПОСОБОМ! Лучшие ММО-Истории .

веселый влог веселого подростка

ЩИТ ЗА 10$ VS 100$ ЧЕЛЛЕНДЖ!

Малосольные огурцы ТЫ ВСЁ ДЕЛАЕШЬ НЕ ТАК! 7 обалденных рецептов малосольных огурцов

Я ЗАСТАВЛЮ ТЕБЯ ЕХАТЬ. Phaeton V10 TDI 5.0 ФАНТОМ 2. Проблема заехать в гараж.

Rayhon — Aldandim (Official Music Video)

Как В РАЗНОМ ВОЗРАСТЕ Играют в Майнкрафт.

АРТУР БЕТЕРБИЕВ против ДЖО СМИТА — Полный Обзор Боя и Слова после НОКАУТА

Почему электрический триммер лучше

✅Месяц на НЕОБИТАЕМОМ ОСТРОВЕ в Тихом океане ��⚓️�� Лютое ВЫЖИВАНИЕ с самоделками и штуками алиэкспрес

❌9 серия «Раунд Уан» ДЕСЯТАЯ СЕРИЯ УЖЕ В ТЕЛЕГРАМ Gufee Medalin #pov #story

�� Майнкрафт, но Мы Стали РАЗРАБОТЧИКАМИ ИГРЫ #3 + Фиксплей

Хотите хорошо провести время за просмотром видео? На нашем видео портале вы найдете видеоролики на любой вкус, смешные видео, видео о животных, видео трансляции и многое другое

Как проверить двигатель фена для волос

Фен можно использовать для разных целей, но одна из его основных задач — это сушка волос. Фены бывают разной конструкции и ценовой категории. Понятно, что хороший прибор не может стоить дешево. И если он ломается, да еще и не вовремя это повод к огорчению. Но не стоит выбрасывать устройство и бежать в магазин за новым устройством. Большинство неполадок можно устранить самостоятельно. С этим вполне может справиться любой человек, если знает, как разобрать фен, его особенности, какие поломки возникают чаще всего и как их можно самостоятельно устранить.

Внутреннее устройство

Перед тем как начать разборку аппарата неплохо будет узнать, что внутри и из чего он вообще состоит. В принципе это довольно простой аппарат и основных элементов в нем не так уж и много. Любой фен состоит из:

1. Электрического шнура;
2. Выключателя/переключателя режимов;
3. Моторчика;
4. Крыльчатки;
5. Нагревательного элемента;

Теперь хорошо видно, что аппарат устроен совсем просто. Самостоятельный ремонт вполне возможен. Ниже мы более подробно рассмотрим основные причины того, почему фен не работает и что можно сделать, чтобы их исправить.

Для этой нехитрой работы нужно заранее подготовить:

• Мультиметр;
• Отвёртку со сменными битами;
• Электропаяльник.

Как разобрать фен

Теперь инструменты подготовлены, желание отремонтировать прибор не пропало, но как это устройство разобрать, чтобы не повредить хрупкий пластик?

А вот разобрать корпус может составить проблему, так как производитель уверен в надежной работе своего устройства и совсем не озаботился о быстрой и безопасной разборке своего девайса.

Корпус может держаться просто на защелках. И если знать где они расположены достаточно просто их отжать, чтобы вскрыть пациента.

Внешние части корпуса также могут быть соединены и с помощью шурупов. Но не обычных, а нестандартных, у которых на головке может быть несколько типов контактных граней:

Может быть и всего один саморез, прикрытый декоративной наклейкой, а дальше обе части корпуса соединяются защелками.

Необходимо быть очень внимательным и осторожным, чтобы случайно не отломить защелки. А сделать это очень легко. Достаточно не заметить скрытый под наклейкой или декоративной заглушкой, саморез или винт.

Также встречаются фены, у которых ручка поворачивается в несколько положений. Вот тут нужно быть предельно внимательным и запомнить порядок разборки всех элементов. Иначе обратной сборки может не получиться.

Если все винты откручены, и защелки освобождены обе половинки девайса будут у вас в руках. Теперь можно начать «лечение пациента».

Электрическая схема фена

Простейшая модель в состоянии просто высушить волосы горячим воздухом.

Более сложные экземпляры имеют три варианта обдува:

А также есть управление скоростью работы вентилятора «больше/меньше».

Нагревательный элемент в простом варианте — нихромовая спиральная нить.

Если посмотреть на схему:

То хорошо видно, что после того, как ток проходит через спираль, которая имеет свое сопротивление, он теряет свою силу. Теперь ему надо попасть на электромотор. Но сначала он выпрямляется через диодный мост и, лишь потом, поступает к электромотору.

Мотор соединен с крыльчаткой. Именно она и подает забортный воздух в корпус фена. Проходя через горячую спираль, подаваемый воздух, прогревается и через сопло выходит из этого прибора для сушки волос.

Весь девайс управляется внешним переключателем, который дает возможность:

1. Включить/выключить прибор.
2. Регулировать скорость воздушного потока.
3. Выбирать режим обогрева или обдува.

Современные модели снабжены защитой, которая не подаст напряжение на нагревательный элемент, если мотор не включен.

Также может стоять термостат — он не дает сильно перегреть спираль и вовремя отключит электропитание.

Если есть электросхема к прибору, мы вместе отремонтируем ваш домашний фен, но, чтобы понять, что не так, обратимся к возможным неисправностям.

Конструктивные элементы и принцип работы

Конструкция устройства делится на внутренние и внешние элементы. Для изготовления корпуса используют прочный пластик, который сможет выдержать незначительную нагрузку из окружающей среды. Внутри находится маленький вентилятор. Он работает посредством приведения в движение двигателя. В его состав также входят дополнительные элементы для нагревания. Для их изготовления используется нихром.

Функционирование и принцип работы фена для человека также будут понятны. Воздух поступает на волосы посредством работы вентилятора. Поток удается нагреть до оптимальной температуры. Благодаря этому удается существенно ускорить процесс. Воздух также концентрируют на конкретном объекте с помощью сопла для сужения.

Сопло в фене может быть закрыто различными насадками. На данное место также помещают расческу или круглую щетку. С их помощью удается просто и быстро обработать даже самые длинные волосы. Конструкция расчески может быть разной. Она напрямую зависит от результата, который необходимо получить при укладке. Вентилятор защищают с помощью мелкоячеистой сетки. Она предотвращает засасывание волос и других элементов внутрь агрегата. Благодаря этому удается предотвратить поломку и существенно продлить период эксплуатации.

Важно! АС мотор в приборе позволяет производить переключение скорости и интенсивности нагревания. Регулировка производится с помощью специальных переключателей, которые находятся на рукоятке фена.

Возможные неисправности

Несмотря на кажущуюся простоту у фена есть чему ломаться:

1. Сетевой шнур может иметь внутренний обрыв или замыкание
2. Вышел из строя термопредохранитель.
3. Перегорел резистор.
4. Произошел пробой диодного моста.
5. Перегорел конденсатор.
6. Сломался сам переключатель режимов работы.
7. Поломка переключателя холодного обдува.
8. Заклинило вал двигателя из-за намотки на него волос.
9. Заклинило подшипник вала двигателя.
10. Перегорел сам двигатель.
11. Обрыв нихромовой спирали.
12. Замыкание нагревательной спирали.
13. Нагар на спирали.
14. Отломилась лопасть вентилятора.

Это весь список возможных неисправностей.

Мы же остановимся лишь на типичных поломках, которые под силу устранить самостоятельно.

Характерные признаки неисправного устройства:

• Устройство не включается;
• Устройство включается, но не крутится вентилятор или не набирает обороты;
• При работе двигатель искрит и пахнет горелым;
• Фен дует только холодным воздухом.

Ремонт фена своими руками.

Бывает так, что в какой то момент, при включении фена для волос, он «плохо греет» или
«дует, но не греет», как будто куда-то исчез поток горячего воздуха, который просто необходим для быстрой сушки волос. Честно говоря, когда я открыл для себя этот способ ремонта, на тот момент в интернете об этом о нем не было никакой информации. Поэтому решил поделиться полезной хитростью здесь.
Рассмотрим сегодня сразу аж два фена. Я взял для примера модели ROWENTA Infini PRO 2000W и PHILIPS SalonDry Travel 2000W

, только по той причине, что на тот момент с перегоревшими нагревательными спиралями были только они. )) То есть эти представители мелкой бытовой техники попались мне в порядке очереди.

Итак, приступим, но сперва, следует разобраться с их устройством и особенностями.

Первый фен — ROWENTA Infini PRO 2000W

Неисправность — нет нагрева, дует холодным.

Разбираем устройство. Снимаем защитную сетку сзади, затем снимаем заслонку

(она же ползунок-переключатель)автоматического режима.

Такая у него есть функция, что при открытом окошке фотоэлемента, фен выключен, как бы не были расположены выключатели вентилятора и нагревателя. А когда мы берем его, в таком режиме, за рукоятку, тем самым закрывая фотоэлемент, то он начинает полноценно функционировать. Думаю смысл этой приблудинки ясен.

Начинаем осмотр и ремонт

Как мы уже сказали разобрать прибор самостоятельно вполне возможно, если быть предельно внимательным и соблюдать порядок действий.

Ремонт прибора также подчинён своей логике, о которой мы расскажем ниже.

Если фен не включается, первый шаг самый логичный — проверить, а есть ли ток в этой розетке?

Если с розеткой всё в порядке, переходим к проверке шнура электропитания. Места перегибов, скрутки — обычные причины поломки сетевого провода. Когда фен разобран, также внимательно подвергают осмотру контактные места провода к переключателям режимов. Для проведения этой процедуры понадобится тестер.

Если провод поврежден, чинить его нет смысла. Необходимо заменить весь провод с вилкой целиком.

Внимание! Самое популярное место поломки провода — на входе в корпус фена.

После такого техосмотра подключаем устройство к сети и проверяем результат выполненной работы.

Выключатель и переключатель

Проверяем также и саму кнопку включения. Она должна включаться плавно и без заеданий. На контактах переключателя не должно быть следов нагара и оплавлений.

Трехпозиционный переключатель проверятся включением каждого режима отдельно. Перед проверкой переключателя стоит пометить все провода, чтобы не перепутать места обратного подключения.

Поврежденные места зачисть мелкой наждачкой и перепаять паяльником.

Если сам переключатель вышел из строя оптимальный вариант заменить его на новый. Но если найти новый переключатель не представляется возможным, как вариант обойти его и подключить питающий провод в обход поломанного переключателя. Так как кнопки включения теперь не будет, то прибор будет включаться сразу после подключения аппарата к розетке.

Вентилятор

Вентилятор отвечает за формирование воздушного потока. С тыльной стороны в корпусе есть специальные отверстия для забора воздуха. Крыльчатка вентилятора выполняется из легкого, но прочного пластика и вращается на металлическом стержне. Эта металлическая ось с одной стороны является продолжением электромотора, а с другой стороны упирается в специальное отверстие в корпусе прибора, которое выполняет роль опорной втулки. Именно крыльчатка через отверстия в корпусе фена забирает наружный воздух и гонит этот поток в сторону сопла.

Наиболее вероятная причина снижения производительности работы вентилятора:

• забитые отверстия в корпусе;
• на вал крыльчатки намотались волосы;
• обломилась одна из лопастей крыльчатки.

Есть два варианте решения проблемы с забитым воздуховодом:

Если устройство снабжено сменным фильтром его нужно снять и попытаться хорошо очистить.

Если на вал вентилятора намотались волосы — крыльчатку лучше снять и аккуратно удалить помеху для ее свободного вращения.

Внимание! При очистке вала вентилятора не прилагайте чрезмерных усилий, чтобы не повредить вал или крыльчатку.

Спирали

Повторимся еще раз, материал из которого делается этот нагревательный элемент — нихром. Как только на нихромовою спираль станет подаваться ток, он начинает нагреваться и делает проходящий через нее воздух горячим. В нормальном режиме температура горячего воздуха находится в пределах 50–60 °C.

У более совершенных моделей есть несколько таких спиралей, которые обеспечивают разные режимы нагрева воздуха.

Типичные проявления поломки нагревательного элемента:

• Может возникнуть запах гари при работающем приборе;
• Воздух из сопла выходит или слишком горячий, или вообще холодный.

Эти признаки говорят о том, что нагревательный элемент неисправен. Все эти поломки можно устранить, если фен аккуратно разобрать, осмотреть и попытаться обнаружить источник неисправности.

Если после того как прибор был разобран нужно внимательно осмотреть нагревательный элемент на целостность.

Если обнаружены места прогара нити, ее можно или спаять или скрутить два противоположных конца. Как вариант, обжать оба конца спирали тонкой медной трубочкой.

Но мы должны предупредить, что исходя из опыта использования нихромовых спиралей, такой ремонт способен продлить жизнь фену, но ненадолго.

Если есть возможность лучше всего перегоревшую спираль заменить на новую.

Важно! Нужно понять, почему деталь вышла из строя, чтобы устранить причину появления этой проблемы в будущем.

Двигатель

Электромоторы на фенах могут быть в разных вариантах — 12, 24, 36 вольт.

Специальная дополнительная электронная схема понижает напряжение 220 В. Таким образом, понижается уровень опасности поражения электрическим током.

Если двигатель перестал работать, есть две основных причины этой неисправности:

1. Пробит подводящий электропровод;
2. Вышел из строя сам электродвигатель.

Как починить подводящий кабель с вилкой мы уже написали выше, а на неисправность электромоторчика указывают такие симптомы как:

• После включения двигателя можно услышать небольшой треск;
• Мотор работает нестабильно;
• Есть запах горелой проводки;
• Вентилятор не вращается и слышится небольшое гудение.

Если возникли подозрения в том, что сгорел электромторчик — шансы починить его самостоятельно равны нулю. Разобрать моторчик попробовать можно, но где найти потом нужную деталь.

Отдать в мастерскую? Тоже не вариант — ремонт девайса может оказаться нерентабельным. Проще и выгоднее купить новый фен.

Микросхема

У профессиональных приборов для сушки волос управление режимами работы происходит с помощью микросхем. Тут все немного сложнее. Если есть навыки работы с электросхемами, можно попробовать найти причину неисправности самостоятельно и устранить ее:

1. Может треснуть гетинаксовая подложка и порвать контактную дорожку. Если найти разрыв, его можно устранить с помощью паяльника.
2. На неисправном конденсаторе можно увидеть характерное вздутие. Резистор при выгорании может потемнеть. Если обнаружена сгоревшая деталь, неисправность устраняется ее заменой на новую.

Термостат

Эта деталь предохраняет весь прибор от перегрева.

Если есть термопредохранитель — он тоже может стать причиной плохой работы спирали. Его работоспособность можно также проверить мультиметром. Если он показывает обрыв в цепи, предохранитель необходимо заменить — ремонту он не поддается.

Но есть вариант починить прибор, исключив термодатчик из общей схемы, обойдя проводами мимо него. Какое то время прибором можно будет пользоваться, если его сильно не перегружать.

Типичный порядок осмотра

Если прибор лишен признаков жизни, работает нестабильно, осмотр начинается цепью питания. Ниже схематично описан ремонт фенов Rowenta.

Внимание! Описанные виды работ требуют навыков обращения с электрическими приборами. Авторы сбрасывают ответственность за ущерб здоровью, имуществу, возникший при попытках следовать приведенным рекомендациям по ремонту фенов.

Осмотр силового провода начинается розеткой. Там кроется часть неисправностей: нет напряжения — фен не работает. Если вольтаж в розетке присутствует, осмотр шнура начинается местом входа в корпус, идите по направлению к вилке. Работы выполняются на обесточенном приборе. Ведется визуальный поиск изломов и нерегулярных образований — горелостей, повреждений изоляции, изломов.

Затем разбирается корпус фена. Внутри имеете шанс увидеть варианты электрического сопротивления:

1. Пара разъемных контактов.
2. Пайка.
3. Проводка заделана в пластиковые колпачки.

Неразъемное соединение

Последний элемент списка характеризует неразборное соединение, следовательно, архисложен случай для тестирования. Умелые руки, а точнее, умные головы, украинских братьев по разуму советуют использовать для ремонта фена обыкновенную иголку. Сразу уловившие ход мысли следующий абзац пропустят, непосредственно начинайте тестирование.

Ремонт фена своими руками начинается прозвонкой проводки. Подойдут китайский тестер, лампочка, индикатор. К одной клемме прикрепляется иголка, втыкаемая затем в жилу питания в районе колпачка сквозь изоляцию до меди. Вторая клемма ощупывает ножки вилки. Звонок проходит для обеих жил. Свыше 1 прокола на жилу при починке фена делать не стоит (некоторые попытаются искать еще и место обрыва), поскольку характер эксплуатации предусматривает попадание влаги с мокрых волос.

Контактная площадка

Прозвонить провод, имея перед глазами визуально различимые места стыковки, сможет даже ребенок. Обнаружив повреждения, рекомендуется купить новый шнур, снабженный вилкой неразборной конструкции. Вероятность попадания влаги обкладывает ограничениями выбор изоляции токопроводящих частей, используемую в целях ремонта фена.

Распространены случаи: первый взгляд выявляет место повреждения входа шнура в корпус. Оплывы, нагар, черная изоляция указывают локализацию неисправности.

На стыке с корпусом фена приютилась уязвимая точка проводки. Хозяйка берет нежный прибор за шнур, мотает из стороны в сторону, накручивает кабель на ручку. Жила с трещиной искрит, изоляция греется, сгорает, медь плавится. Таков механизм повреждения медных жил.

Выключатель и переключатель

При подновлении полезно замкнуть накоротко выключатель, проверить: изменит фен в ответ на незамысловатый шаг поведение коренным образом. Встречаются трехпозиционные переключатели, каждое положение в короткозамкнутом состоянии проверяется отдельно. Запомните, зарисуйте исходную раскладку проводов перед началом починки фена.

Проверка переключателей скорости, температуры использует аналогичную схему.

Выявленный в ходе реставрации фена дефектный элемент осмотрите. Нагар счищается надфилем, шкуркой, ластиком. Контакты протираются спиртом. Неисправные комплектующие заменяются эквивалентами. Радикальный метод — замкнуть кнопку включения накоротко на время поиска подходящих комплектующих.

Маленькие хитрости

Есть стандартные требования по безопасной эксплуатации электрического фена для сушки волос, которые могут раздвинуть границы безаварийной работы прибора, без обращения в сервисные центры:

• Не надо наматывать электрический провод на рукоятку прибора и вообще стараться не допускать скрутки и петель на проводе;
• Применять только те насадки, которые поставлялись в комплекте с устройством;
• Не применять прибор в помещениях с высокой влажностью, чтобы не допустить попадание воды на корпус фена;
• Если расстояние до розетки слишком большое, допускается применение только заводских удлинителей;
• Совсем не лишним будет место забора воздуха оградить мелкоячеистым фильтром, чтобы избежать попадания частиц пыли и волос внутрь прибора;
• Не переносить фен, удерживая его на весу, удерживая его рукой за провод;
• При появлении даже незначительных перебоев в работе, дальнейшая эксплуатация аппарата запрещена;
• Не допускать излишнего перегрева изделия;
• После работы нужно дать прибору остыть и только потом убирать его на хранение;
• Хранить электрический фен необходимо в сухом и проветриваемом помещении;

Повторимся еще раз — самостоятельный ремонт возможен, если все работы выполняются особенно аккуратно. Это всегда актуально для электроприборов.

Конструкция и принцип работы фена для сушки волос

Фен впервые стал активно использоваться еще в далекие 40-е годы. Сегодня прибор может смело отпраздновать свое 75-тилетие. Он есть в каждом доме, ведь девушке сложно представить красивую укладку без его использования. Конструкция и принцип работы фена простые. После их детального анализа удастся выбрать подходящее устройство, которое гарантированно прослужит в течение долгого периода времени. Вероятность поломки в современных аппаратах удалось свести к минимуму. Соответствующие знания правил эксплуатации также должен знать каждый человек.

Как разобрать фен rowenta infini pro 2000w

Сегодня все женщины, а нередко и мужчины, пользуются феном для быстрой сушки волос. Существует много разновидностей этих изделий, но принцип работы и конструкция у них одинаковая, только иногда встречаются небольшие технические нюансы. Если вы задумались, например, о том, как разобрать фен Rowenta Studio Dry 2000, то сразу должны предупредить, что его конструкция ничем не отличается от других аналогов, за исключением моделей Rowenta CF 9320 или 9000, которые считаются фенами-щетками.

Коротко о конструкции

Любая модель фена Ровента имеет в наличии основные элементы, без которых она не может функционировать. Эти узлы и детали совместно выполняют основную работу по сушке волос любой длины с отличным эффектом, а некоторые, со значком ION — делают ионизацию воздуха для лучшей укладки. У каждого изделия есть переключатели, внешний вид и количество которых отличается, но принцип действия идентичен.

По заверению специалистов, самая сложная деталь устройства — тиристор, поэтому осуществить ремонт фена для сушки волос своими руками не составляет особого труда для пользователей.

На рисунке ниже показаны основные составляющие любого фена:

• вентилятор;
• электрический двигатель;
• защитная решетка воздухозаборника;
• основа фена — нагревательный элемент;
• термостойкая основа;
• кнопка пуска;
• выключатель термостата;
• шнур подвода питания;
• фиксатор торца рукояти;
• колодка контактов.

Алгоритм демонтажа и поиска неисправностей

Ремонт фена любой сложности начинается с визуального осмотра изделия — здесь нет особой разницы, делает это специалист или пользователь, который отважился все сделать своими руками. Расскажем поэтапно, как следует проводить диагностику изделия.

Розетка

Вначале следует внимательно осмотреть розетку на предмет подгорания контактов или их разболтанность. При обнаружении неисправностей, контакты зачистить или подтянуть, вилка должна входить в них с некоторым усилием и не болтаться при этом.

Силовой провод

Осматривать его надо с места входа в рукоять изделия: здесь расположена колодка контактов, а потом осмотр продолжается до самой вилки — искать надо повреждения изоляции, внутренних пригаров и излом.

Корпус

Как правило, разборка фена начинается с демонтажа корпуса, который состоит из двух половинок, соединяющихся винтами, а в передней части у сопла специальными защелками. Эти защелки можно сломать, поэтому действовать надо осторожно, кроме этого, существуют скрытые винты, которые закрывают наклейки, пластмассовые вставки и съемные крышки.

Модели фенов Rowenta довольно похожи по внешнему виду, например, модель Rowenta Pro 2300 разбирается аналогично другим стандартным фенам, а вот фены-расчески разбираются немного по-другому — у них есть свои конструктивные особенности. Это надо учитывать, когда вы собрались отремонтировать изделие самостоятельно — надо внимательно прочитать инструкцию и посмотреть видео по разборке именно вашей модели.

Вентилятор

Перед ним ставят защитную решетку и фильтр, который препятствует попаданию внутрь волос и пыли. Довольно часто она забивается, и ее надо прочищать при помощи небольшой кисточки. В бюджетных вариантах стоит только решетка, поэтому вентилятор может снизить свои обороты из-за присутствия на валу волос и пыли. Лопасти устройства очищают с помощью старой зубной щетки, а с вала надо осторожно снять пропеллер и удалить намотанные волосы.

Электродвигатель

Если он некорректно работает, то и все устройство барахлит, что происходит при пробое обмотки или перегорании диодного моста. В некоторых случаях виноваты щетки — произошла их предельная выработка.

Ось движка должна вращаться без биения и в свободном режиме, после любого ремонта все трущиеся части надо смазывать, а проблемные места подгонять вручную.

Спираль

Многие модели имеют несколько спиралей, с помощью которых осуществляется работа разных режимов нагревания воздушного потока. Целостность их восстанавливается пайкой, а все дефекты легко обнаружить визуально. Иногда спирали следует сменить на аналогичные изделия из нихромовой нити с идентичными параметрами.

Микросхемы

Разберем типичные виды неисправности:

• основа из гетинакса может потрескаться, при этом дорожка из олова разрывается, ремонт производится по следующей технологии — поврежденные участки залудить, покрыть припоем;
• конденсаторы раздуваются — их выпаивают и устанавливают новые;
• неисправные резисторы сразу же темнеют — их необходимо менять.

Здесь пригодятся навыки по работе с паяльником, а тем пользователям, кто этого не умеет — советуем идти к мастерам, разбирать фен самостоятельно в этом случае не стоит.

Мы кратко постарались разъяснить, как можно разобрать некоторые модели фена от немецкой компании Rowenta, но хотим предупредить, что ремонт этих изделий отличается сложностью для непосвященных пользователей. Внутри таятся такие доработки, как регуляторы плавного действия типа кнопки Care, что в переводе означает «Уход»; спирали делаются из специальных сплавов, обрыв их трудно соединить надежно в домашней обстановке. Кроме этого, производители вставляют специальные ионизаторы воздушного потока и прочие новшества.

Прежде чем начинать разборку фена, необходимо найти принципиальную электрическую схему изделия, если ее нет в прилагаемой инструкции, проконсультироваться со знакомыми специалистами. Помните — разобрать любой бытовой прибор гораздо проще, чем затем собрать и не нарушить при этом взаимодействие всех основных узлов и деталей.

Как проверить двигатель фена для волос

Фен можно использовать для разных целей, но одна из его основных задач — это сушка волос. Фены бывают разной конструкции и ценовой категории. Понятно, что хороший прибор не может стоить дешево. И если он ломается, да еще и не вовремя это повод к огорчению. Но не стоит выбрасывать устройство и бежать в магазин за новым устройством. Большинство неполадок можно устранить самостоятельно. С этим вполне может справиться любой человек, если знает, как разобрать фен, его особенности, какие поломки возникают чаще всего и как их можно самостоятельно устранить.

Внутреннее устройство

Перед тем как начать разборку аппарата неплохо будет узнать, что внутри и из чего он вообще состоит. В принципе это довольно простой аппарат и основных элементов в нем не так уж и много. Любой фен состоит из:

1. Электрического шнура;
2. Выключателя/переключателя режимов;
3. Моторчика;
4. Крыльчатки;
5. Нагревательного элемента;

Теперь хорошо видно, что аппарат устроен совсем просто. Самостоятельный ремонт вполне возможен. Ниже мы более подробно рассмотрим основные причины того, почему фен не работает и что можно сделать, чтобы их исправить.

Для этой нехитрой работы нужно заранее подготовить:

• Мультиметр;
• Отвёртку со сменными битами;
• Электропаяльник.

Как разобрать фен

Теперь инструменты подготовлены, желание отремонтировать прибор не пропало, но как это устройство разобрать, чтобы не повредить хрупкий пластик?

А вот разобрать корпус может составить проблему, так как производитель уверен в надежной работе своего устройства и совсем не озаботился о быстрой и безопасной разборке своего девайса.

Корпус может держаться просто на защелках. И если знать где они расположены достаточно просто их отжать, чтобы вскрыть пациента.

Внешние части корпуса также могут быть соединены и с помощью шурупов. Но не обычных, а нестандартных, у которых на головке может быть несколько типов контактных граней:

Может быть и всего один саморез, прикрытый декоративной наклейкой, а дальше обе части корпуса соединяются защелками.

Необходимо быть очень внимательным и осторожным, чтобы случайно не отломить защелки. А сделать это очень легко. Достаточно не заметить скрытый под наклейкой или декоративной заглушкой, саморез или винт.

Также встречаются фены, у которых ручка поворачивается в несколько положений. Вот тут нужно быть предельно внимательным и запомнить порядок разборки всех элементов. Иначе обратной сборки может не получиться.

Если все винты откручены, и защелки освобождены обе половинки девайса будут у вас в руках. Теперь можно начать «лечение пациента».

Электрическая схема фена

Простейшая модель в состоянии просто высушить волосы горячим воздухом.

Более сложные экземпляры имеют три варианта обдува:

А также есть управление скоростью работы вентилятора «больше/меньше».

Нагревательный элемент в простом варианте — нихромовая спиральная нить.

Если посмотреть на схему:

То хорошо видно, что после того, как ток проходит через спираль, которая имеет свое сопротивление, он теряет свою силу. Теперь ему надо попасть на электромотор. Но сначала он выпрямляется через диодный мост и, лишь потом, поступает к электромотору.

Мотор соединен с крыльчаткой. Именно она и подает забортный воздух в корпус фена. Проходя через горячую спираль, подаваемый воздух, прогревается и через сопло выходит из этого прибора для сушки волос.

Весь девайс управляется внешним переключателем, который дает возможность:

1. Включить/выключить прибор.
2. Регулировать скорость воздушного потока.
3. Выбирать режим обогрева или обдува.

Современные модели снабжены защитой, которая не подаст напряжение на нагревательный элемент, если мотор не включен.

Также может стоять термостат — он не дает сильно перегреть спираль и вовремя отключит электропитание.

Если есть электросхема к прибору, мы вместе отремонтируем ваш домашний фен, но, чтобы понять, что не так, обратимся к возможным неисправностям.

Конструктивные элементы и принцип работы

Конструкция устройства делится на внутренние и внешние элементы. Для изготовления корпуса используют прочный пластик, который сможет выдержать незначительную нагрузку из окружающей среды. Внутри находится маленький вентилятор. Он работает посредством приведения в движение двигателя. В его состав также входят дополнительные элементы для нагревания. Для их изготовления используется нихром.

Функционирование и принцип работы фена для человека также будут понятны. Воздух поступает на волосы посредством работы вентилятора. Поток удается нагреть до оптимальной температуры. Благодаря этому удается существенно ускорить процесс. Воздух также концентрируют на конкретном объекте с помощью сопла для сужения.

Сопло в фене может быть закрыто различными насадками. На данное место также помещают расческу или круглую щетку. С их помощью удается просто и быстро обработать даже самые длинные волосы. Конструкция расчески может быть разной. Она напрямую зависит от результата, который необходимо получить при укладке. Вентилятор защищают с помощью мелкоячеистой сетки. Она предотвращает засасывание волос и других элементов внутрь агрегата. Благодаря этому удается предотвратить поломку и существенно продлить период эксплуатации.

Важно! АС мотор в приборе позволяет производить переключение скорости и интенсивности нагревания. Регулировка производится с помощью специальных переключателей, которые находятся на рукоятке фена.

Возможные неисправности

Несмотря на кажущуюся простоту у фена есть чему ломаться:

1. Сетевой шнур может иметь внутренний обрыв или замыкание
2. Вышел из строя термопредохранитель.
3. Перегорел резистор.
4. Произошел пробой диодного моста.
5. Перегорел конденсатор.
6. Сломался сам переключатель режимов работы.
7. Поломка переключателя холодного обдува.
8. Заклинило вал двигателя из-за намотки на него волос.
9. Заклинило подшипник вала двигателя.
10. Перегорел сам двигатель.
11. Обрыв нихромовой спирали.
12. Замыкание нагревательной спирали.
13. Нагар на спирали.
14. Отломилась лопасть вентилятора.

Это весь список возможных неисправностей.

Мы же остановимся лишь на типичных поломках, которые под силу устранить самостоятельно.

Характерные признаки неисправного устройства:

• Устройство не включается;
• Устройство включается, но не крутится вентилятор или не набирает обороты;
• При работе двигатель искрит и пахнет горелым;
• Фен дует только холодным воздухом.

Ремонт фена своими руками.

Бывает так, что в какой то момент, при включении фена для волос, он «плохо греет» или
«дует, но не греет», как будто куда-то исчез поток горячего воздуха, который просто необходим для быстрой сушки волос. Честно говоря, когда я открыл для себя этот способ ремонта, на тот момент в интернете об этом о нем не было никакой информации. Поэтому решил поделиться полезной хитростью здесь.
Рассмотрим сегодня сразу аж два фена. Я взял для примера модели ROWENTA Infini PRO 2000W и PHILIPS SalonDry Travel 2000W

, только по той причине, что на тот момент с перегоревшими нагревательными спиралями были только они. )) То есть эти представители мелкой бытовой техники попались мне в порядке очереди.

Итак, приступим, но сперва, следует разобраться с их устройством и особенностями.

Первый фен — ROWENTA Infini PRO 2000W

Неисправность — нет нагрева, дует холодным.

Разбираем устройство. Снимаем защитную сетку сзади, затем снимаем заслонку

(она же ползунок-переключатель)автоматического режима.

Такая у него есть функция, что при открытом окошке фотоэлемента, фен выключен, как бы не были расположены выключатели вентилятора и нагревателя. А когда мы берем его, в таком режиме, за рукоятку, тем самым закрывая фотоэлемент, то он начинает полноценно функционировать. Думаю смысл этой приблудинки ясен.

Начинаем осмотр и ремонт

Как мы уже сказали разобрать прибор самостоятельно вполне возможно, если быть предельно внимательным и соблюдать порядок действий.

Ремонт прибора также подчинён своей логике, о которой мы расскажем ниже.

Если фен не включается, первый шаг самый логичный — проверить, а есть ли ток в этой розетке?

Если с розеткой всё в порядке, переходим к проверке шнура электропитания. Места перегибов, скрутки — обычные причины поломки сетевого провода. Когда фен разобран, также внимательно подвергают осмотру контактные места провода к переключателям режимов. Для проведения этой процедуры понадобится тестер.

Если провод поврежден, чинить его нет смысла. Необходимо заменить весь провод с вилкой целиком.

Внимание! Самое популярное место поломки провода — на входе в корпус фена.

После такого техосмотра подключаем устройство к сети и проверяем результат выполненной работы.

Выключатель и переключатель

Проверяем также и саму кнопку включения. Она должна включаться плавно и без заеданий. На контактах переключателя не должно быть следов нагара и оплавлений.

Трехпозиционный переключатель проверятся включением каждого режима отдельно. Перед проверкой переключателя стоит пометить все провода, чтобы не перепутать места обратного подключения.

Поврежденные места зачисть мелкой наждачкой и перепаять паяльником.

Если сам переключатель вышел из строя оптимальный вариант заменить его на новый. Но если найти новый переключатель не представляется возможным, как вариант обойти его и подключить питающий провод в обход поломанного переключателя. Так как кнопки включения теперь не будет, то прибор будет включаться сразу после подключения аппарата к розетке.

Вентилятор

Вентилятор отвечает за формирование воздушного потока. С тыльной стороны в корпусе есть специальные отверстия для забора воздуха. Крыльчатка вентилятора выполняется из легкого, но прочного пластика и вращается на металлическом стержне. Эта металлическая ось с одной стороны является продолжением электромотора, а с другой стороны упирается в специальное отверстие в корпусе прибора, которое выполняет роль опорной втулки. Именно крыльчатка через отверстия в корпусе фена забирает наружный воздух и гонит этот поток в сторону сопла.

Наиболее вероятная причина снижения производительности работы вентилятора:

• забитые отверстия в корпусе;
• на вал крыльчатки намотались волосы;
• обломилась одна из лопастей крыльчатки.

Есть два варианте решения проблемы с забитым воздуховодом:

Если устройство снабжено сменным фильтром его нужно снять и попытаться хорошо очистить.

Если на вал вентилятора намотались волосы — крыльчатку лучше снять и аккуратно удалить помеху для ее свободного вращения.

Внимание! При очистке вала вентилятора не прилагайте чрезмерных усилий, чтобы не повредить вал или крыльчатку.

Спирали

Повторимся еще раз, материал из которого делается этот нагревательный элемент — нихром. Как только на нихромовою спираль станет подаваться ток, он начинает нагреваться и делает проходящий через нее воздух горячим. В нормальном режиме температура горячего воздуха находится в пределах 50–60 °C.

У более совершенных моделей есть несколько таких спиралей, которые обеспечивают разные режимы нагрева воздуха.

Типичные проявления поломки нагревательного элемента:

• Может возникнуть запах гари при работающем приборе;
• Воздух из сопла выходит или слишком горячий, или вообще холодный.

Эти признаки говорят о том, что нагревательный элемент неисправен. Все эти поломки можно устранить, если фен аккуратно разобрать, осмотреть и попытаться обнаружить источник неисправности.

Если после того как прибор был разобран нужно внимательно осмотреть нагревательный элемент на целостность.

Если обнаружены места прогара нити, ее можно или спаять или скрутить два противоположных конца. Как вариант, обжать оба конца спирали тонкой медной трубочкой.

Но мы должны предупредить, что исходя из опыта использования нихромовых спиралей, такой ремонт способен продлить жизнь фену, но ненадолго.

Если есть возможность лучше всего перегоревшую спираль заменить на новую.

Важно! Нужно понять, почему деталь вышла из строя, чтобы устранить причину появления этой проблемы в будущем.

Двигатель

Электромоторы на фенах могут быть в разных вариантах — 12, 24, 36 вольт.

Специальная дополнительная электронная схема понижает напряжение 220 В. Таким образом, понижается уровень опасности поражения электрическим током.

Если двигатель перестал работать, есть две основных причины этой неисправности:

1. Пробит подводящий электропровод;
2. Вышел из строя сам электродвигатель.

Как починить подводящий кабель с вилкой мы уже написали выше, а на неисправность электромоторчика указывают такие симптомы как:

• После включения двигателя можно услышать небольшой треск;
• Мотор работает нестабильно;
• Есть запах горелой проводки;
• Вентилятор не вращается и слышится небольшое гудение.

Если возникли подозрения в том, что сгорел электромторчик — шансы починить его самостоятельно равны нулю. Разобрать моторчик попробовать можно, но где найти потом нужную деталь.

Отдать в мастерскую? Тоже не вариант — ремонт девайса может оказаться нерентабельным. Проще и выгоднее купить новый фен.

Микросхема

У профессиональных приборов для сушки волос управление режимами работы происходит с помощью микросхем. Тут все немного сложнее. Если есть навыки работы с электросхемами, можно попробовать найти причину неисправности самостоятельно и устранить ее:

1. Может треснуть гетинаксовая подложка и порвать контактную дорожку. Если найти разрыв, его можно устранить с помощью паяльника.
2. На неисправном конденсаторе можно увидеть характерное вздутие. Резистор при выгорании может потемнеть. Если обнаружена сгоревшая деталь, неисправность устраняется ее заменой на новую.

Термостат

Эта деталь предохраняет весь прибор от перегрева.

Если есть термопредохранитель — он тоже может стать причиной плохой работы спирали. Его работоспособность можно также проверить мультиметром. Если он показывает обрыв в цепи, предохранитель необходимо заменить — ремонту он не поддается.

Но есть вариант починить прибор, исключив термодатчик из общей схемы, обойдя проводами мимо него. Какое то время прибором можно будет пользоваться, если его сильно не перегружать.

Типичный порядок осмотра

Если прибор лишен признаков жизни, работает нестабильно, осмотр начинается цепью питания. Ниже схематично описан ремонт фенов Rowenta.

Внимание! Описанные виды работ требуют навыков обращения с электрическими приборами. Авторы сбрасывают ответственность за ущерб здоровью, имуществу, возникший при попытках следовать приведенным рекомендациям по ремонту фенов.

Осмотр силового провода начинается розеткой. Там кроется часть неисправностей: нет напряжения — фен не работает. Если вольтаж в розетке присутствует, осмотр шнура начинается местом входа в корпус, идите по направлению к вилке. Работы выполняются на обесточенном приборе. Ведется визуальный поиск изломов и нерегулярных образований — горелостей, повреждений изоляции, изломов.

Затем разбирается корпус фена. Внутри имеете шанс увидеть варианты электрического сопротивления:

1. Пара разъемных контактов.
2. Пайка.
3. Проводка заделана в пластиковые колпачки.

Неразъемное соединение

Последний элемент списка характеризует неразборное соединение, следовательно, архисложен случай для тестирования. Умелые руки, а точнее, умные головы, украинских братьев по разуму советуют использовать для ремонта фена обыкновенную иголку. Сразу уловившие ход мысли следующий абзац пропустят, непосредственно начинайте тестирование.

Ремонт фена своими руками начинается прозвонкой проводки. Подойдут китайский тестер, лампочка, индикатор. К одной клемме прикрепляется иголка, втыкаемая затем в жилу питания в районе колпачка сквозь изоляцию до меди. Вторая клемма ощупывает ножки вилки. Звонок проходит для обеих жил. Свыше 1 прокола на жилу при починке фена делать не стоит (некоторые попытаются искать еще и место обрыва), поскольку характер эксплуатации предусматривает попадание влаги с мокрых волос.

Контактная площадка

Прозвонить провод, имея перед глазами визуально различимые места стыковки, сможет даже ребенок. Обнаружив повреждения, рекомендуется купить новый шнур, снабженный вилкой неразборной конструкции. Вероятность попадания влаги обкладывает ограничениями выбор изоляции токопроводящих частей, используемую в целях ремонта фена.

Распространены случаи: первый взгляд выявляет место повреждения входа шнура в корпус. Оплывы, нагар, черная изоляция указывают локализацию неисправности.

На стыке с корпусом фена приютилась уязвимая точка проводки. Хозяйка берет нежный прибор за шнур, мотает из стороны в сторону, накручивает кабель на ручку. Жила с трещиной искрит, изоляция греется, сгорает, медь плавится. Таков механизм повреждения медных жил.

Выключатель и переключатель

При подновлении полезно замкнуть накоротко выключатель, проверить: изменит фен в ответ на незамысловатый шаг поведение коренным образом. Встречаются трехпозиционные переключатели, каждое положение в короткозамкнутом состоянии проверяется отдельно. Запомните, зарисуйте исходную раскладку проводов перед началом починки фена.

Проверка переключателей скорости, температуры использует аналогичную схему.

Выявленный в ходе реставрации фена дефектный элемент осмотрите. Нагар счищается надфилем, шкуркой, ластиком. Контакты протираются спиртом. Неисправные комплектующие заменяются эквивалентами. Радикальный метод — замкнуть кнопку включения накоротко на время поиска подходящих комплектующих.

Маленькие хитрости

Есть стандартные требования по безопасной эксплуатации электрического фена для сушки волос, которые могут раздвинуть границы безаварийной работы прибора, без обращения в сервисные центры:

• Не надо наматывать электрический провод на рукоятку прибора и вообще стараться не допускать скрутки и петель на проводе;
• Применять только те насадки, которые поставлялись в комплекте с устройством;
• Не применять прибор в помещениях с высокой влажностью, чтобы не допустить попадание воды на корпус фена;
• Если расстояние до розетки слишком большое, допускается применение только заводских удлинителей;
• Совсем не лишним будет место забора воздуха оградить мелкоячеистым фильтром, чтобы избежать попадания частиц пыли и волос внутрь прибора;
• Не переносить фен, удерживая его на весу, удерживая его рукой за провод;
• При появлении даже незначительных перебоев в работе, дальнейшая эксплуатация аппарата запрещена;
• Не допускать излишнего перегрева изделия;
• После работы нужно дать прибору остыть и только потом убирать его на хранение;
• Хранить электрический фен необходимо в сухом и проветриваемом помещении;

Повторимся еще раз — самостоятельный ремонт возможен, если все работы выполняются особенно аккуратно. Это всегда актуально для электроприборов.

Конструкция и принцип работы фена для сушки волос

Фен впервые стал активно использоваться еще в далекие 40-е годы. Сегодня прибор может смело отпраздновать свое 75-тилетие. Он есть в каждом доме, ведь девушке сложно представить красивую укладку без его использования. Конструкция и принцип работы фена простые. После их детального анализа удастся выбрать подходящее устройство, которое гарантированно прослужит в течение долгого периода времени. Вероятность поломки в современных аппаратах удалось свести к минимуму. Соответствующие знания правил эксплуатации также должен знать каждый человек.

Как разобрать фен rowenta ionic ceramic

Внешний вид абсолютно любой девушки формирует ее прическа. Незаменимую помощь для укладки волос оказывает обыкновенный фен. На сегодняшний день существует много разнообразных моделей, которые имеют разный принцип действия. В салонах красоты используются профессиональные фены, в домашних условиях можно применять стандартный фен, а, если вы куда-то собрались, то для этого подойдет фен компактного размера. Но что делать, если фен не включается или вовсе сломался?

Как разобрать и отремонтировать фен на примере различных моделей

Любой фен Ровента имеет в конструкции основные компоненты. Без них он не будет выполнять свои функции. В конструкцию входят узлы и детали, которые помогают выполнять сушку волос абсолютно любой длины. А модели, имеющие значок ION, дают возможность провести наилучшую укладку волос. Хотя каждая модель имеет свои переключатели, наружный облик, тем не менее, действуют они одинаково в независимости от этого. Согласно словам специалистов, наиболее сложноустроенная деталь прибора – это тиристор, следовательно, самостоятельно сделать ремонт можно без проблем.

Алгоритм разборки

Ремонт необходимо начинать с обыкновенного осмотра устройства, то есть проведение диагностики. Алгоритм:

1. Все начинается с розетки. Посмотрите: есть ли подгорания контактов или они разболтаны. Если вы заметите какие-либо неисправности, то необходимо провести зачистку либо подтяжку. Проконтролируйте, чтобы вилка входила в контакты при применении некоторых усилий.
2. Далее идет силовой провод. Диагностику надо проводить в месте, где он входит в рукоять устройства. Тут можно обнаружить колодку контактов. С него до самой вилки следует провести осмотр на наличие повреждений изоляции или изломов.
3. Чаще всего демонтаж данного прибора начинается с разборки корпуса. Корпусная конструкция сделана из двух половин, соединяющиеся винтами, а впереди у сопла – специально предназначенными защелками. Разборку необходимо проводить аккуратненько, так как данные защелки можно сломать. Также есть винты, которые скрыты наклейками, вставки из пластмасса и съемные крышки.

Важно! Практически все модели Ровента имеют одинаковый внешний облик, их разборка проводится точно так же, как и стандартный фен. Однако фен-расческа демонтируется немножко по-другому из-за некоторых особенностей конструкции.

Поэтому перед разборкой обязательно ознакомьтесь с инструкцией.

1. Вентилятор. Перед данным элементом находятся защитная решетка и фильтр, которые являются препятствиями для попадания волос вовнутрь фена. Очень часто эта защитная решетка может забиваться волосами, поэтому она нуждается прочистке. Прочистка осуществляется с помощью кисточки небольшого размера.
2. Электродвигатель. Если данный элемент неправильно функционирует, значит весь аппарат будет барахлить. Причинами некорректной работы электродвигателя могут быть: пробой обмотки либо перегорание диодного моста. После демонтажа необходимо трущиеся компоненты электродвигателя смазать. Также важно осуществить подтяжку проблемных мест, сделать это можно вручную.
3. Спираль. В наличии почти всех модель имеется несколько спиралей, которые помогают осуществлять работу различных нагревательных режимов воздуха. Их можно восстановить при помощи пайки. Дефекты можно сразу без проблем заметить. В некоторых случаях можно провести замену спиралей компоненты, выполненные из нихромовой нити. Они также имеют подобные характеристики.
4. Микросхемы. Есть типы неисправности. Например, основание, сделанное из гетинакса, может потрескаться. При этом происходит разрыв оловянной дорожки. Участки, которые повредились, можно залудить, а далее надо выполнить покрытие при помощи припоя. Другая проблема – раздутие конденсаторов. Нужно просто провести установку новых конденсаторов. Также есть вероятность неисправность резисторов. Они становятся темными. Важно просто провести их замену.

Внимание! Для ремонта фена важно уметь использовать паяльник. Если таких навыков у вас нет, то лучше обратиться к специалистам, которые без проблем отремонтирует фен. Если вы все же решили починить фен своими руками, ознакомьтесь с нашей статьей.

Ремонт устройств фирм Rowenta, Philips, Ionic, Remington, Dewal и других имеет свои сложности, особенно для тех, кто не просвещен в этом. Так как они имеют регуляторы плавного действия, спирали сделаны из специально предназначенных сплавов. Если их надо соединить, то у вас вряд ли получится сделать это надежно.

Перед демонтированием данного аппарата надо отыскать электрическую схему прибора. Если найти инструкцию не удалось, то можно пройти консультацию со специалистом. Запомните простую истину – провести разборку какого-либо устройства не составляет никакого труда, гораздо сложнее все собрать заново.

Рассмотрение проблемы

Чтобы произвести разборку и ремонт фена, необходимо использовать крестовую отвертку, канцелярский нож и непосредственно паяльник.

Допустим, что прибор выключается во время сушки, но если потеребить шнур, то периодами начинает работать. Следовательно, проблема состоит в том, что провод является перебитым. Нам надо следует определить место, где перебит провод. С помощью крестовой отвертки открутите шурупы для того, то есть разберите корпус.

Затем надо достать плату и выпаять провода.

Далее важно найти участок обрыва и обрезать его. Можно просто провести замену шнура.

Сборка аппарата проводится в обратном порядке. Процедуру необходимо выполнять с особым вниманием. Перед работой обязательно отключите фен от электрического питания. Данный алгоритм поможет достичь поставленной цели.

Без преувеличения можно сказать, что фен живёт сегодня в каждом доме. Этот мягко жужжащий аксессуар, дующий тёплым воздухом, навсегда вошёл в женский арсенал, стал предметом первой необходимости и используется не только для сушки волос, но также для укладки и создания определённых стилей причёски. Однако иногда наступает момент, когда внутри фена что-то начинает безобразно хрустеть, волна тёплого бриза превращается в северный ветер, а внутренний голос настойчиво подсказывает, что нужна срочная починка.

Конструкция фена для сушки волос

Принципиальное устройство всех фенов можно считать идентичным. Разобраться с ним под силу каждому человеку, владеющему отвёрткой и базовыми школьными знаниями об электротехнике.

Каждый фен состоит из четырёх основных частей:

Электромотор. Двигатели бывают нескольких видов — на 12, 24 или 36 вольт. Это сделано для того, чтобы обезопасить пользователя. Ток из сети имеет напряжение 220 В и является опасным для здоровья человека. При помощи электронной схемы происходит понижение напряжения, благодаря чему крыльчатка, нагнетающая воздух к соплу, работает от небольшого мотора постоянного тока, который абсолютно безопасен для человека.

Фен работает от электродвигателя, к которому подаётся пониженное питание из соображений безопасности

Крыльчатка забирает воздух через щели в корпусе фена и гонит его в сторону сопла

В продвинутых моделях фенов установлено несколько спиралей для обеспечения работы устройства в двух или трёх режимах нагрева

Следует отметить, что эффективность прибора в целом зависит от слаженности работы всех конструктивных компонентов. Если, например, воздушный канал забит и скорость потока замедлена, спираль обязательно начнёт перегреваться, а это повлечёт либо выход её из строя, либо повышенную температуру исходящего потока. Нарушение работы электронной схемы может привести к падению напряжения на электромоторе, вследствие чего фен будет работать не в полную мощность.

Первое упоминание о фене связано с именем французского парикмахера Годфруа (A. Godenfroy). Именно он в 1888 г. предложил своим клиентам сушить волосы при помощи запатентованного устройства, работающего от «любого источника тепла». В 1908 году известная берлинская электротехническая фирма AEG зарегистрировала торговую марку «Фён», что в переводе с немецкого означало «тёплый альпийский ветерок». Первые приборы были довольно громоздкими и тяжёлыми, корпус состоял из металлического кожуха и весил около 2 кг.

Прототипы современного фена были большими и тяжёлыми

Возможные неисправности фена и их устранение

К сожалению, техника имеет свойство ломаться. И часто — в самый неподходящий момент. Даже дорогие модели, выпускаемые уважаемыми фирмами, могут выйти из строя. Причиной этого может стать как несоблюдение правил эксплуатации, так и независящие от человека факторы. Например, скачки напряжения в сети, играющие дети или домашние животные, у которых режутся зубы. Ситуации бывают разные, но в любом случае не стоит экстренно бежать в магазин за покупкой нового прибора. Возможно, разобравшись в причине поломки поближе, можно восстановить нормальную работу фена без посторонней помощи, своими руками.

Нижеследующая информация о ремонте не относится к моделям нового поколения, оснащённым ионизаторами воздуха и инфракрасными излучателями. Устройство таких фенов значительно сложнее, ремонтировать в домашних условиях их не рекомендуется.

Отсутствие питания

При возникновении неполадок в работе прежде всего нужно обратить внимание на состояние сетевого шнура и провести его визуальный осмотр. Он не должен греться во время работы. Если на нём есть какие-либо повреждения изоляции, переломы или вздутия, нужно проверить, поступает ли ток к прибору.

Фен может не включаться из-за повреждения изоляции кабеля

Для этого нужно:

Разобрать корпус и при помощи индикатора напряжения протестировать контакты питания внутри фена. Для разборки требуется найти и открутить все винты на кожухе. Иногда кроме них применяются защёлки — их нужно аккуратно разъединить так, чтобы не поломать хрупкую пластмассу. В некоторых моделях шурупы закрыты декоративными заглушками или наклейками. В таком случае их осторожно снимают, подцепив отвёрткой за край. Перед тем как разбирать фен, не забудьте отключить его от сети, выдернув шнур из розетки.

Открутив все винты, нужно осторожно поддеть пластмассовые заглушки и разъединить корпус

Необходимо проверить все контакты на обугливание или на изменение цвета, которое также является признаком неправильной работы цепи питания

В случае обнаружения повреждений контакты нужно зачистить ножом или наждачной бумагой, но ни в коем случае не влажной тканью. Иногда этого достаточно, чтобы восстановить нормальную работу прибора.

Включить прибор на несколько секунд в сеть. При этом клавиша включения должна быть в положении «Выкл.» или Off. Для проверки наличия напряжения поднести индикатор обеим клеммам кнопки.

Если на проверяемом контакте есть «фаза», лампочка индикатора загорится

Лучшим решением проблемы повреждённого шнура питания будет замена его на новый. Но если заменить кабель возможности нет, можно выйти из положения, зачистив «плохие» контакты и соединив их при помощи скрутки. Место соединения нужно тщательно заизолировать диэлектрической липкой лентой.

Если вы устранили повреждение шнура питания, соединив провода вскрутку, обязательно обмотайте открытое место изолентой

Если проблема в кнопке, её нужно почистить и подтянуть винты крепления клемм. В крайнем случае можно временно отключить кнопку, соединив провода напрямую. В этом случае мотор будет включаться сразу после подсоединения шнура к розетке.

Если кнопка управления феном вышла из строя, до приобретения новой детали провода можно соединить напрямую, правда, при этом некоторые режимы прибора перестанут работать

Не работает вентилятор

Самая распространённая причина остановки вентилятора — волосы. Во время работы фен затягивает мелкие волоски внутрь и они наматываются на ось пропеллера. Со временем вращение затормаживается и в конце концов прекращается вообще. Очевидно, что лучше периодически чистить вентилятор и не доводить ситуацию до критической. Тем более что сделать это легко — пинцетом или небольшой щёткой извлечь волоски из крыльчатки не составит большого труда.

Снаружи можно почистить отверстия для забора воздуха, а для того чтобы добраться до вентилятора, нужно разобрать корпус

Критерием нормальной работы вентилятора служит свободное вращение пропеллера на оси двигателя.

Если ситуация повторяется часто, нужно внимательно обследовать обратную сторону воздушной трубы. Возможно, повреждена решётка воздухозаборника и через неё проникает слишком много посторонних предметов. Выйти из положения можно, наклеив на решётку москитную сетку или марлю, но держаться она должна прочно, чтобы её не засосало внутрь. В некоторых моделях предусмотрен входной воздушный фильтр. Возможно, пришло время его почистить или заменить.

Фильтр расположен в задней части фена, со стороны воздухозаборника

Исходящий воздух не нагревается

Спираль является одним из самых уязвимых мест всех фенов. Несмотря на то, что современные нагревательные элементы достаточно надёжны, на них сильно влияет исправное состояние всех других конструктивных элементов. Хорошо, если в приборе предусмотрено автоматическое отключение спирали при перегреве. Если же нет, то сгореть она может если, к примеру, забился пропеллер или неисправен электромотор. Первым признаком превышения нагрузки на спираль служит характерный запах гари, который возникает при работе фена.

Запах может сохраняться и после отключения прибора, что говорит о необходимости проверки исправности электромотора.

Другим косвенным свидетельством чрезмерного нагрева спирали может служить высокая температура корпуса. Нагреваться он не должен. Аномальное повышение температуры свидетельствует о неисправности.

При перегреве нагревательная спираль разрывается

Ремонт нагревательного элемента также начинается с разборки фена. Чаще всего разрыв виден невооружённым глазом. Если повреждение не носит тотальный характер (оплавление больших участков или разрывы в нескольких местах), устранить его несложно. Нужно лишь снова соединить концы спирали. Лучше всего, конечно, их спаять, но если специальных навыков нет, можно жёстко скрутить, сжав соединение плоскогубцами. Так как нихромовая проволока довольно тонкая, при включении на стыке образуется микроэлектрическая дуга и концы спирали свариваются.

Важно не только восстановить целостность нагревателя, но и определить причину, приведшую к перегреву. Иначе очень скоро всё повторится. Если вскрытие показало, что спираль повреждена в нескольких местах, лучше заменить её целиком. При этом подбирать нагревательный элемент нужно той же фирмы-производителя, что и фен.

Интересно, что возникнув как парикмахерский аксессуар, фен вскоре нашёл применение в таких отраслях хозяйства, как строительство и электромонтажная пайка. Технические фены применяются во многих процессах обработки строительных материалов, для ускорения процесса просушки, нагрева клеевых составов, термоусадочных трубок и т. д. Сегодня даже для розжига углей в мангале применяют специальный высокотемпературный фен.

Видео: разборка и ремонт фена Maxwell

Проблемы с электродвигателем

Двигатель предназначен для вращения вентилятора. Обычно в хорошем фене есть клавиша переключения скоростей, при помощи которой выбирается оптимальный режим подачи воздуха. Управление происходит за счёт изменения силы тока, подаваемой на двигатель. Для этого внутри корпуса расположена электронная схема, которая тоже, кстати, может выйти из строя.

Электропривод вентилятора фена обеспечивает его вращение на разных скоростях в зависимости от выбранного режима работы

Характерными признаками испорченного мотора являются треск при включении и неравномерность работы. Сухие разряды возникают вследствие пробоя изоляции обмоток. Иногда слышен гул внутри прибора, но вентилятор не вращается. Возможно появление запаха горелой проводки.

Двигатель постоянного тока имеет несколько обмоток, обрыв которых является самой частой причиной выхода его из строя

Ремонт двигателя в домашних условиях достаточно затруднён. Это связано с его малыми размерами и необходимостью применения специальных приборов для диагностики. Если же сгорели обмотки якоря, то перемотать их можно, только используя специальные приспособления. Гораздо легче просто заменить испорченную деталь. Тут нужно лишь аккуратно извлечь старый мотор, а на его место вмонтировать новый.

Видео: как разобрать и отремонтировать фен Scarlett

Неполадки блока управления

Работа всех узлов внутри фена взаимосвязана. И основным координирующим звеном является электронный блок управления. Кроме трансформации переменного тока в постоянный он осуществляет изменение режимов работы мотора, регулирует степень накала спирали. Схема относительно несложная, но профессионально разобраться в ней может лишь специалист.

Электронная схема расположена возле кнопок управления внутри рукоятки

Из-за перепадов напряжения в сети, нарушения правил эксплуатации или попадания влаги на электронную плату может возникнуть нарушение нормальной работы блока. Визуально это выражается в изменении внешнего вида деталей. Конденсаторы деформируются, вздуваются. Сопротивления (резисторы) темнеют и обугливаются. Соединительные дорожки на печатной плате могут оплавиться и разорваться. При наличии запасных радиодеталей и паяльного оборудования можно произвести замену и восстановить работу электроники. Но можно заменить блок и целиком.

Для ремонта электронной платы необходимо иметь специальные приборы и квалификацию

Если говорить о порядке диагностики сломавшегося прибора, то её следует проводить по принципу «от простого к сложному». Это значит, что вначале нужно осмотреть механическую часть (шнур, кнопки, крыльчатку). Затем — электрическую, проверить целостность соединительных проводов, контакты и клеммы, работу электродвигателя и спирали. И, наконец, провести ревизию электроники — блока управления, других систем и блокировок. Если осмотр микросхемы не дал вразумительных результатов, её проверяют при помощи тестера.

Видео: диагностика и ремонт фена

Как снять крыльчатку вентилятора

Зачастую в фенах повреждаются лопасти крыльчатки. Это происходит постепенно, по мере накопления постороннего мусора, затягиваемого воздушным потоком через сепаратор. Однажды количество инородных помех превышает критическое состояние и лопасти трескаются. Происходит это во время включения прибора, когда мотор набирает обороты и вращательное усилие становится максимальным.

По мере накопления мусора и пыли внутри фена лопасти вентилятора испытывают всё большее сопротивление при вращении и, наконец, ломаются

Первым признаком сломанной крыльчатки является появление вибрации. Кроме этого, можно услышать, как трещат осколки пластика внутри корпуса. Если такое случилось, крыльчатка подлежит замене. Нужно снять защитный кожух, внимательно осмотреть устройство крепления пропеллера к мотору. В разных моделях соединения бывают разными. Но принцип, как правило, один — ось крыльчатки напрессована на привод электромотора. В большинстве случаев её несложно снять, осторожно поддев отвёрткой. Иногда для этого нужно извлечь мотор с пропеллером из корпуса и уже после этого отсоединить лопасти.

Все ремонтные работы проводятся только при отключённом питании бытовой техники. Это лучшая гарантия безопасности. Если фен находится на гарантийном обслуживании, все текущие проблемы целесообразнее решать в специализированных организациях. Самостоятельный ремонт и неправильная эксплуатация отменяет гарантийные обязательства производителя. Прежде чем использовать прибор, нелишним будет внимательно ознакомиться с рекомендациями предприятия-производителя.

Сегодня все женщины, а нередко и мужчины, пользуются феном для быстрой сушки волос. Существует много разновидностей этих изделий, но принцип работы и конструкция у них одинаковая, только иногда встречаются небольшие технические нюансы. Если вы задумались, например, о том, как разобрать фен Rowenta Studio Dry 2000, то сразу должны предупредить, что его конструкция ничем не отличается от других аналогов, за исключением моделей Rowenta CF 9320 или 9000, которые считаются фенами-щетками.

Коротко о конструкции

Любая модель фена Ровента имеет в наличии основные элементы, без которых она не может функционировать. Эти узлы и детали совместно выполняют основную работу по сушке волос любой длины с отличным эффектом, а некоторые, со значком ION — делают ионизацию воздуха для лучшей укладки.

У каждого изделия есть переключатели, внешний вид и количество которых отличается, но принцип действия идентичен.

По заверению специалистов, самая сложная деталь устройства — тиристор, поэтому осуществить ремонт фена для сушки волос своими руками не составляет особого труда для пользователей.

На рисунке ниже показаны основные составляющие любого фена:

• вентилятор;
• электрический двигатель;
• защитная решетка воздухозаборника;
• основа фена — нагревательный элемент;
• термостойкая основа;
• кнопка пуска;
• выключатель термостата;
• шнур подвода питания;
• фиксатор торца рукояти;
• колодка контактов.

Алгоритм демонтажа и поиска неисправностей

Ремонт фена любой сложности начинается с визуального осмотра изделия — здесь нет особой разницы, делает это специалист или пользователь, который отважился все сделать своими руками. Расскажем поэтапно, как следует проводить диагностику изделия.

Розетка

Вначале следует внимательно осмотреть розетку на предмет подгорания контактов или их разболтанность. При обнаружении неисправностей, контакты зачистить или подтянуть, вилка должна входить в них с некоторым усилием и не болтаться при этом.

Силовой провод

Осматривать его надо с места входа в рукоять изделия: здесь расположена колодка контактов, а потом осмотр продолжается до самой вилки — искать надо повреждения изоляции, внутренних пригаров и излом.

Корпус

Как правило, разборка фена начинается с демонтажа корпуса, который состоит из двух половинок, соединяющихся винтами, а в передней части у сопла специальными защелками. Эти защелки можно сломать, поэтому действовать надо осторожно, кроме этого, существуют скрытые винты, которые закрывают наклейки, пластмассовые вставки и съемные крышки.

Модели фенов Rowenta довольно похожи по внешнему виду, например, модель Rowenta Pro 2300 разбирается аналогично другим стандартным фенам, а вот фены-расчески разбираются немного по-другому — у них есть свои конструктивные особенности. Это надо учитывать, когда вы собрались отремонтировать изделие самостоятельно — надо внимательно прочитать инструкцию и посмотреть видео по разборке именно вашей модели.

Вентилятор

Перед ним ставят защитную решетку и фильтр, который препятствует попаданию внутрь волос и пыли. Довольно часто она забивается, и ее надо прочищать при помощи небольшой кисточки. В бюджетных вариантах стоит только решетка, поэтому вентилятор может снизить свои обороты из-за присутствия на валу волос и пыли. Лопасти устройства очищают с помощью старой зубной щетки, а с вала надо осторожно снять пропеллер и удалить намотанные волосы.

Электродвигатель

Если он некорректно работает, то и все устройство барахлит, что происходит при пробое обмотки или перегорании диодного моста. В некоторых случаях виноваты щетки — произошла их предельная выработка.

Ось движка должна вращаться без биения и в свободном режиме, после любого ремонта все трущиеся части надо смазывать, а проблемные места подгонять вручную.

Спираль

Многие модели имеют несколько спиралей, с помощью которых осуществляется работа разных режимов нагревания воздушного потока. Целостность их восстанавливается пайкой, а все дефекты легко обнаружить визуально. Иногда спирали следует сменить на аналогичные изделия из нихромовой нити с идентичными параметрами.

Микросхемы

Разберем типичные виды неисправности:

• основа из гетинакса может потрескаться, при этом дорожка из олова разрывается, ремонт производится по следующей технологии — поврежденные участки залудить, покрыть припоем;
• конденсаторы раздуваются — их выпаивают и устанавливают новые;
• неисправные резисторы сразу же темнеют — их необходимо менять.

Здесь пригодятся навыки по работе с паяльником, а тем пользователям, кто этого не умеет — советуем идти к мастерам, разбирать фен самостоятельно в этом случае не стоит.

Мы кратко постарались разъяснить, как можно разобрать некоторые модели фена от немецкой компании Rowenta, но хотим предупредить, что ремонт этих изделий отличается сложностью для непосвященных пользователей. Внутри таятся такие доработки, как регуляторы плавного действия типа кнопки Care, что в переводе означает «Уход»; спирали делаются из специальных сплавов, обрыв их трудно соединить надежно в домашней обстановке. Кроме этого, производители вставляют специальные ионизаторы воздушного потока и прочие новшества.

Прежде чем начинать разборку фена, необходимо найти принципиальную электрическую схему изделия, если ее нет в прилагаемой инструкции, проконсультироваться со знакомыми специалистами. Помните — разобрать любой бытовой прибор гораздо проще, чем затем собрать и не нарушить при этом взаимодействие всех основных узлов и деталей.

Разборка фена Rowenta для ремонта

Одной из причин, когда воздух не частично и/или полностью не нагревается, является выход из строя спирали накаливания. Ситуация повторяющаяся не часто, но лучше быть готовым к ней. Раскрыв корпус и добравшись до спирали нужно визуально её осмотреть.

Часто любители делают одну, и ту же ошибку: стараются самостоятельно починить нагревательный элемент, соединить нихромовую нить. Положительного эффекта хватит не более чем на два или три месяца. Дальше опять ремонт.

Специалисты рекомендуют «не мучиться», а заменить вышедшую из строя спираль новой.

Электрический силовой агрегат.

Веном неприятностей, когда сломался фен, можно считать выход из строя силового агрегата. Фен может искрить, издавать неприятные запахи и даже сгореть. Поэтому ремонт нельзя затягивать. Убедиться в проблеме, связанной с электродвигателем, можно используя тестер.

Фото: Разборка и ремонт фена Maxwell MW-2019 VT.

В данной ситуации нет смысла даже пытаться вдохнуть жизнь в двигатель. Существует два варианта решения проблемы: замена электрического силового агрегата, либо ремонт в сервисном центре. Только специалисты могут провести качественно работы с предоставлением гарантий.

Проблемы с микросхемой.

Бывает, что подложка из гетинакса разрушается: появляются микротрещины. Для проведения качественных работ по ликвидации проблемы потребуется наложить на повреждённые места припой. Часто вышедшие из строя конденсаторы раздуваются. Обнаружив дефект потребуется замена конденсаторов. Ещё одна проблема: нерабочие резисторы. Их не ремонтируют, а элементарно меняют новыми изделиями.

О проблемах термостата несколько слов.

Часть фенов оснащены самостоятельными регуляторами. Эффект регулировки возможен при использовании резистивного делителя. Есть два пути устранения неполадок: отключить датчик и посмотреть на реакцию бытового прибора. Или замкнуть провода и наблюдать за происходящим. Если изменений не произошло, потребуется принципиальная схема аппарата для сушки волос определённой модели или помощь мастеров сервисного центра.

Безопасная эксплуатация

Чтобы не посещать часто центр сервиса и экономить время и семейный бюджет, необходимо четко выполнять все требования по эксплуатации:

1. Используйте только стандартные, заводского изготовления удлинители.
2. Осматривайте шнур перед каждым использованием изделия и не наматывайте его на рукоять при хранении.
3. Можно пользоваться только прилагаемыми насадками, которые идут в комплекте.
4. Не пользуйтесь изделием в помещении с повышенной влажностью и не допускайте попадания на него воды.
5. Установите в воздухозаборник специальный мелкоячеистый фильтр, исключающий засасывание волос внутрь устройства.
6. В случае проявления любой неисправности — немедленно отключайте изделие от электрической сети.
7. Не дергайте провод из розетки и не носите прибор за шнур. Помните, что внутри его провода не стальные, а медные, которые от механического воздействия могут повредиться.
8. Не перегревайте фен, если вам нужен прибор для длительного использования — приобретите профессиональное устройство, рассчитанное на долгую работу.
9. Перед укладкой прибора на хранение надо дать ему время на остывание не менее получаса.
10. Хранить изделие нужно в сухом месте, ящик должен запираться.

При точном исполнении всем рекомендаций ваш фен будет работать без ремонта, а ваша прическа будет выглядеть безупречно и стильно.

Как правильно разобрать

Демонтаж корпуса фена часто вызывает сложности, поскольку его части скрепляются при помощи внутренних защелок, и обнаружить их месторасположение с внешней стороны затруднительно. На любой разновидности устройства всегда имеется саморез, находящийся на рукоятке в области вхождения в корпус шнура питания. Как правило, саморез прикрыт декоративной заглушкой либо наклейкой. Приступая к разборке корпуса, нужно последовательно выполнить следующие действия:

1. Снять пластиковую заглушку либо убрать этикетку и открутить саморез.
2. Слегка разъединить части корпуса и найти расположение внутренних защелок. В большинстве случаев крепежные элементы располагаются в нижней части рукоятки и в области сопла.
3. Отжать защелки через образовавшийся зазор, воспользовавшись плоской отверткой. После расщепления боковых защелок верхние могут освободиться самостоятельно.
4. Разобрав корпус, проводят диагностику для определения имеющихся неисправностей.

Электрическая схема строительного фена

Рассмотрим электрическую схему рис.1 строительного фена:

Одна диагональ диодного моста — подключается к внешнему источнику переменного напряжения 220В.

Другая диагональ диодного моста соединена с электродвигателем.

Электрическая схема состоит из следующих элементов:

• тумблера, осуществляющим режим температуры управления — К1;
• тумблера, осуществляющим скорость вращения ротора электродвигателя управление скоростью обдува — К2;
• тумблера отключения ТЭНов — К3;
• электродвигателя вентилятора — М;
• конденсатора — С;
• ТЭНов — RТЭН;
• диодов — VD1, VD2.

Через диодную мостовую схему одной диагонали моста выпрямленный ток двух потенциалов +,- поступает на электродвигатель. При переходе от анода к катоду — ток протекает при положительном полупериоде синусоидального напряжения.

Два конденсатора соединенных в электрической схеме параллельно, — служат дополнительными сглаживающими фильтрами.

Скорость обдува происходит за счет изменчивости сопротивления в электрической цепи, то есть, при переключении тумблера скорости на наибольшее значение сопротивления, — скорость вращения ротора электродвигателя уменьшается в связи с падением напряжения.

Количество ТЭНов нагревателей в данной схеме — четыре. Температурный режим строительного фена осуществляется тумблером температурного управления.

ТЕНы в электрической цепи имеют разное сопротивление, — соответственно, температура нагрева при переключении из одного участка электрической цепи на другой — нагрев ТЭНов будет соответствовать своему значению сопротивления.

Общий внешний вид строительного фена с его названиями отдельных деталей, — показан на рис.2

Следующая электрическая схема строительного фена рис.3, — сопоставима с электрической схемой рис.1

В данной электрической схеме отсутствует диодный мост. Управление скоростью обдува и управление температурным режимом, — происходит при переключении из одного участка электрической цепи на другой, а именно:

• при переключении на участок электрической цепи — состоящей из диода;
• при переключении на участок электрической цепи — не имеющей диод.

При протекании тока в переходе анод — катод диода VD1, имеющим свое сопротивление, — ТЭН2 будет нагреваться соответственно двум значениям сопротивлений:

• сопротивления при переходе анод — катод диода VD1;
• сопротивлении ТЭНа ТЭН2.

При протекании тока в переходе анод — катод диода VD2, напряжение подаваемое на электродвигатель и ТЭН1, — будет принимать наименьшее значение.

Это интересно: Уход за волосами зимой — 7 самых важных советов

Соответственно, скорость вращения ротора электродвигателя и температура нагрева ТЭНа для данного участка электрической цепи, — будет соответствовать прямому переходу тока диода VD2. Нагрев ТЭНа ТЭН1 для данного участка, так же зависит от своего внутреннего сопротивления, то есть учитывается сопротивление ТЭНа.

Электрическая схема фена

Простейшая модель в состоянии просто высушить волосы горячим воздухом.

Более сложные экземпляры имеют три варианта обдува:

А также есть управление скоростью работы вентилятора «больше/меньше».

Нагревательный элемент в простом варианте — нихромовая спиральная нить.

Если посмотреть на схему:

То хорошо видно, что после того, как ток проходит через спираль, которая имеет свое сопротивление, он теряет свою силу. Теперь ему надо попасть на электромотор. Но сначала он выпрямляется через диодный мост и, лишь потом, поступает к электромотору.

Мотор соединен с крыльчаткой. Именно она и подает забортный воздух в корпус фена. Проходя через горячую спираль, подаваемый воздух, прогревается и через сопло выходит из этого прибора для сушки волос.

Весь девайс управляется внешним переключателем, который дает возможность:

1. Включить/выключить прибор.
2. Регулировать скорость воздушного потока.
3. Выбирать режим обогрева или обдува.

Современные модели снабжены защитой, которая не подаст напряжение на нагревательный элемент, если мотор не включен.

Также может стоять термостат — он не дает сильно перегреть спираль и вовремя отключит электропитание.

Если есть электросхема к прибору, мы вместе отремонтируем ваш домашний фен, но, чтобы понять, что не так, обратимся к возможным неисправностям.

Меры предосторожности

При починке любого устройства важно соблюдать базовые меры предосторожности, чтобы не нанести вреда себе и окружающим

• Перед работой убедитесь, что фен не подключен к сети и не находится под напряжением. Категорически нельзя разбирать бытовой прибор, пока он включен в розетку – это опасно для жизни.
• Если вы разбираете устройство впервые и не уверены, что точно сможете правильно собрать его обратно, то лучше снять весь процесс на камеру смартфона или зарисовать примерную схему расположения элементов. Это поможет лучше сориентироваться, где должна находиться каждая деталь, и облегчит процесс сборки.
• Проверить исправность детали после ремонта лучше при помощи мультиметра или индикаторной отвертки. Не включайте устройство в сеть, пока не будете полностью уверены, что оно исправно.

Устройство прибора

Фены бывают разные: профессиональные и бытовые, большие и компактные, с насадками и без, с дополнительными функциями, комбинированные варианты (фен-плойка и др.) – перечислять их можно до бесконечности. Но принцип работы и общее устройство всех приборов этого типа одинаковое. Соответственно, поломки у них случаются однотипные.

В самом простом, не напичканном электроникой приборе, присутствует всего несколько конструктивных элементов:

• труба из термостойкого пластика, через которую прогоняется воздух;
• электровентилятор, посредством которого движение воздуха осуществляется;
• нагревательный элемент (спираль или пластины), разогревающие воздух;
• выключатель и/или переключатель режимов работы (механический или сенсорный);
• шнур электропитания и штепсельная вилка для включения фена в розетку.

Но во многих современных фенах присутствуют и дополнительные детали: различные виды индикаторов, терморегулятор, термостат, ионизатор и т.д. Вероятность поломки таких приборов выше, чем более простых конструкций.

Маленькие хитрости

Есть стандартные требования по безопасной эксплуатации электрического фена для сушки волос, которые могут раздвинуть границы безаварийной работы прибора, без обращения в сервисные центры:

• Не надо наматывать электрический провод на рукоятку прибора и вообще стараться не допускать скрутки и петель на проводе;
• Применять только те насадки, которые поставлялись в комплекте с устройством;
• Не применять прибор в помещениях с высокой влажностью, чтобы не допустить попадание воды на корпус фена;
• Если расстояние до розетки слишком большое, допускается применение только заводских удлинителей;
• Совсем не лишним будет место забора воздуха оградить мелкоячеистым фильтром, чтобы избежать попадания частиц пыли и волос внутрь прибора;
• Не переносить фен, удерживая его на весу, удерживая его рукой за провод;
• При появлении даже незначительных перебоев в работе, дальнейшая эксплуатация аппарата запрещена;
• Не допускать излишнего перегрева изделия;
• После работы нужно дать прибору остыть и только потом убирать его на хранение;
• Хранить электрический фен необходимо в сухом и проветриваемом помещении;
• Соблюдайте элементарные правила техники безопасности при ремонте электрических приборов;
• Для ремонта фена необходимы навыки работы с электричеством. Если их нет, лучше доверить работу профессионалам в специализированных мастерских.

Повторимся еще раз — самостоятельный ремонт возможен, если все работы выполняются особенно аккуратно. Это всегда актуально для электроприборов.

Типичные неисправности: ремонт своими руками

Рассмотрим наиболее часто встречающиеся неисправности фена:

Гонит холодный воздух

Возможные неисправности: перегорела спираль

Как правило, обрыв виден невооружённым глазом, даже без мультиметра. Есть несколько способов ремонта спирали:

Можно поместить оборванные концы спирали в тонкую латунную или медную трубочку и обжать плоскогубцами.
Спираль держится на каркасе из термостойких, не проводящих ток пластин

В такой пластине следует осторожно острым предметом сделать круглое отверстие диаметром примерно 2–3 миллиметра, вставить туда короткий болтик с шайбой, заправить под шайбу оборванные концы спирали и затянуть.
Набросить один оборванный конец на другой.
Оборванные концы можно просто скрутить вместе. Следует заметить, что третий и четвёртый способы менее надёжны, чем первые два

Дело в том, что при соединении оборванных концов набросом и скруткой отремонтированный участок спирали имеет повышенное сопротивление и поэтому перегревается и достаточно скоро перегорает в том же месте.

Разобрать фен-донор (понятное дело, если он у вас есть) и взять оттуда.
(не для каждого): можно намотать спираль самому. Где взять нихром? Например, заказать в Китае.
можно купить уже готовую спираль. Чтобы найти нужную, введите в строке поиска вашего браузера >. Спирали бывают разной мощности и продаются в пакетиках по несколько штук.

Посмотреть примеры ремонта спирали можно в этих видео:

Видео: ремонт фена Viconte VC-372 (перегорела спираль)

Видео: где можно купить нихром

Не включается, т. е. не греется и не крутится вентилятор

Возможные неисправности: не подаётся напряжение, то есть проблема с кабелем питания

Сначала внимательно просмотрите кабель от сетевой вилки до корпуса: нет ли явных повреждений. Если есть, удалите повреждённый участок и спаяйте концы кабеля. Возможно, это все неисправности и фен заработает. Пример ремонта кабеля есть в вышеприведённом видео: Как разобрать и отремонтировать фен Scarlet.

Крыльчатка не крутится или крутится на низких оборотах

Возможные неисправности: неисправен двигатель или на его вал намотались волосы.

Если на ось электродвигателя намотались волосы, чтобы их убрать, придётся демонтировать крыльчатку. Также вам нужно будет снять крыльчатку, если вы собираетесь смазать вал двигателя или заменить его. Как это сделать, можно посмотреть в этих двух видео:

Видео: снимаем крыльчатку с фена

Видео: как снять вентилятор с моторчика фена

Также в некоторых случаях можно ухватиться пальцами за основание крыльчатки и, потянув, снять её.

Относительно проверки электродвигателя, автор считает, что лучшим способом — с точки зрения безопасности — является демонтаж двигателя и подключение его к подходящему блоку питания с защитой от короткого замыкания. Если двигатель не вращается, нужно проверить целостность обмоток мультиметром. При обрыве обмотки придётся покупать новый двигатель (хотя вы можете перемотать старый, но это, пожалуй, имеет смысл только в качестве развлечения). Если двигатель сильно искрит, вам также придётся покупать новый. Протирание спиртом в этом случае если и поможет, то ненадолго. Один из вариантов, где вы можете приобрести новый двигатель: заказать в Китае (ищите >).

Разборка фена

Как правило, корпуса фенов выполнены из пластика, которые скреплены саморезами. Нужно выкрутить их фигурной отверткой. Дальше нужно раздвинуть половинки корпуса, вывести защелки из зацепления

Защелки очень хрупкие и важно действовать с осторожностью, чтобы не сломать их. Особенно, если вы хотите разобрать фен Rowenta. Как это сделать правильно? Главное выкрутить все саморезы

Как это сделать правильно? Главное выкрутить все саморезы

Случается, что в фенах, в зависимости от их конструкции, применяются скрытые саморезы. Они могут находиться под наклейками или логотипами производителя. Если их не выкрутить, то при дальнейшей разборке у вас есть все шансы сломать защелки

Как это сделать правильно? Главное выкрутить все саморезы. Случается, что в фенах, в зависимости от их конструкции, применяются скрытые саморезы. Они могут находиться под наклейками или логотипами производителя. Если их не выкрутить, то при дальнейшей разборке у вас есть все шансы сломать защелки.

Есть еще одна особенность, если вы не знаете, как разобрать щетку фена, — такие приборы состоят из нескольких частей и имеют вращающуюся головку. При разборке такого устройства нужно внимательно запоминать, в каком порядке, и как крепятся детали друг к другу

Это очень важно и необходимо для последующей правильной сборки фена

Схема подключения фена станции

Схема подключения элементов паяльной станции Убедившись, что для необходимой регулировки хватит и сопротивления родного подстроечника, вернул его на место. На силовой транзистор, для пущей надёжности, установил небольшой радиатор охлаждения. При этом замечу, что эксплуатироваться в дальнейшем блок питания в родом корпусе не будет. Это, пожалуй, самая наглядная и информативная схема распайки проводов паяльного фена, что удалось найти. На данном этапе интересуют только два провода которые идут к кулеру, один из них коричневый, на него подавать плюс питания, второй синий – минусовой.

Испытания схемы

Алгоритм демонтажа и поиска неисправностей

Ремонт фена хоть какой трудности начинается с зрительного осмотра изделия — тут нет особенной различия, делает это спец либо юзер, который решился все сделать своими руками. Поведаем поэтапно, как надо проводить диагностику изделия.

Мы всегда стремимся к наилучшему, чтоб веселить собственных покупателей самыми прибыльными ценами.

Сервис в официальных сервисных центрах, гарантия от производителя

Элегантный и мощнейший: фен проф класса у вас дома. Новый проф фен с широким функционалом и завышенной защитой волос от иссушения и излишней статики. Стильный дизайн и легкость использования превращает обыденную сушку волос в приятный обряд.

Почему он не работает

Определить точную причину, по которой ваш фен перестал работать, может только специалист. Но вполне реально сделать первые предположения по характерным косвенным признакам. Основных поломок всего несколько, а вот причин, по которым они происходят, намного больше. Давайте попробуем в них разобраться.

Фен не включается

Если прибор только что нормально работал, но вдруг отключился, и включить его вновь не получается, а корпус фена горячий – скорее всего, сработал термопредохранитель. Это своего рода сторож, не позволяющий прибору сильно перегреться. Подождите некоторое время и, когда корпус полностью остынет, попытайтесь снова включить прибор. Если он заработал – все в порядке.

Когда такие отключения происходят слишком часто или через 3-5 минут после начала работы с феном – прибор лучше отнести в сервис, чтобы там проверили исправность терморегулятора. Возможно, он поврежден или закончился срок его службы, и элемент требует замены. Стоит это недорого и делается прямо при вас. Но если ее не выполнить – терморегулятор может отказать, и фен просто сгорит.

Вторая распространенная причина – проблемы со шнуром или вилкой. Особенно часто они встречаются в моделях, в которых не предусмотрен элемент для свободного вращения шнура вокруг своей оси.

От постоянного перекручивания провод повреждается: сначала создаются заломы, не заметные под изолирующей виниловой оболочкой, а затем и вовсе разламывается, и ток не поступает в прибор. Заменить шнур тоже можно быстро и относительно недорого.

Может фен не включаться и потому, что просто сломался выключатель. Если он механический, то такая поломка обычно заметна сразу – кнопка западает или рычажок невозможно передвинуть пальцем. Исправность сенсорного на глаз определить не получится – фен придется нести «на прием» к специалисту.

Воздух холодный

Если вдруг фен перестал дуть горячим воздухом, то велика вероятность того, что сломан нагревательный элемент или, как говорят в народе, «сгорела спираль». Обычно такая поломка происходит в случае отказа терморегулятора или, когда его нет, при слишком длительной работе фена на максимальном режиме.

Но есть и еще одна распространенная причина – если забивается расположенная в задней части прибора фильтровочная сетка и воздух нормально не циркулирует, разогревая фен изнутри.

Способ реанимации в этом случае только один – замена нагревательного элемента. Но проблема в том, что цена может быть разной, так как иногда перегорание спирали сопровождается коротким замыканием, при котором страдает практически вся внутренняя «начинка» прибора, а часто и его корпус. Это как раз тот случай, когда ремонт может быть неоправданным.

Не вращается вентилятор

Очень распространенная проблема. Прибор включается, нагрев происходит, а движения воздуха нет. В этом случае его сразу его надо выключить, пока не произошел перегрев и расплавление внутренних элементов. Осмотреть вентилятор легко и дома самостоятельно. Возможно, он даже не нуждается в ремонте, а просто загрязнен.

Схема осмотра такая:

осторожно снять заднюю крышку фена (иногда она закреплена одним или двумя шурупами);
снять сетку-фильтр, очистить ее от пыли и грязи (а лучше хорошо промыть в мыльном растворе);
внимательно осмотреть крыльчатку вентилятора – возможно на нее намотались волосы, которые не дают ей вращаться;
при необходимости осторожно и тщательно очистить лопасти вентилятора;
установить на место просушенную сетку и закрепить заднюю крышку.

Теперь можно снова попытаться включить прибор. Если все сделано правильно и причина была в загрязнении – он будет нормально работать. В противном случае его придется нести к мастеру.

Сломан двигатель

Если после всех домашних реанимационных мер фен не заработал – скорее всего, проблема в электродвигателе. Это самый дорогостоящий и сложный вариант поломки. Косвенно на него часто указывает то, что фен перестал работать внезапно в процессе сушки и при этом начал неприятно пахнуть. Еще хуже, когда из него вдруг пошел дымок или посыпались искры.

Все, что остается делать в этом случае – немедленно отключить его от сети, дать полностью остыть, упаковать и отнести в сервисный центр. Причем попросите сначала сделать диагностику и оценить приблизительно стоимость ремонта.

Кратко о конструкции

Перед тем, как Вы захотите отремонтировать фен для волос в домашних условиях, необходимо хотя бы в общих чертах ознакомиться с его устройством. Итак, современная модель техники может состоять из следующих элементов:

• электрический шнур для подключения к розетке;
• выключатель либо переключатель скоростей;
• вентилятор;
• нагревательный элемент (спираль);
• двигатель.

Как Вы видите, конструкция аппарата совсем не сложная, поэтому если Вам захочется самому отремонтировать фен, сложностей с ремонтом не должно возникнуть. Далее мы рассмотрим все основные поломки, которые могут произойти, и под каждой неисправностью расскажем, как ее починить. Из инструментов Вам понадобятся мультиметр, отвертка (либо звездочка) и, возможно, паяльник.

Ремонт

Рассмотрим, как отремонтировать фен для волос Babyliss, Bosh, Remington и остальных торговых марок в домашних условиях:

Главное, что необходимо произвести, — это очистить вентилятор, а также вал двигателя от попавших на них волос. Их собирается там достаточно большое количество даже спустя несколько недель или месяцев активного использования. Для этого необходимо снять заднюю верхнюю панель, а затем разрезать волосы, после этого просто удалить при помощи пинцета или пальцев. о

• Если фен не включается, то сразу же надо проверить кабель питания. Как правило, он переламывается у самого основания, потому как в процессе использования фен множество раз вращается в разнообразные стороны по своим осям. Если с проводом все нормально, то проверьте контакты на самой спирали. Их вполне может быть 2, 3 и даже 4. Когда устройство ударяется или падает, они иногда отпаиваются, вследствие чего питание двигателя прекращается.
• Когда поломка связана с вентилятором, отремонтировать устройство невероятно просто. Первым делом проверьте, целы ли лопасти. Само собой от их состояния работоспособность не слишком сильно измениться, но если замечены зазубрины или трещины, то лучше сразу же заменить пропеллер. После пропеллера осмотрите вал. Случается так, что в носик фена попадают мелкие детали либо же другой мусор, который блокируют вал, вследствие чего он начинает медленно вращаться.

Устройство и ремонт бытовых фенов

Этот электроприбор – фен для сушки волос – очень популярен и зачастую незаменим в быту. В связи с высоким потребительским спросом, конструкции большинства фенов стали очень схожими, а качество изготовления и цена упали. На сегодняшний день купить по-настоящему долговечный фен очень непросто. Практика ремонта фенов различных марок говорит о том, что случающиеся поломки однотипные и, как правило, не фатальные, а легко устранимые без серьезных денежных трат.

Любой электрический фен в своей конструкции содержит два основных, крупных элемента: вентилятор и нагреватель. Вентилятор гонит воздух через нагреватель (нагревательный элемент), засасывая его позади фена и выбрасывая спереди нагретым.

Устройство фена для сушки волос. 1 – пропеллер; 2 – электродвигатель; 3 – нагреватель; 4 – термозащита; 5 – переключатель режимов; 6 – кабель питания.

У бытовых фенов вентилятор построен на базе низковольтных (12-18 В) коллекторных электродвигателей постоянного тока. Такой двигатель нельзя питать напрямую от сети 220 В переменного тока. Для достижения необходимого падения напряжения применяется отдельная спираль (назовём её понижающей) внутри нагревательного элемента. Для выпрямления напряжения применяется двухполупериодный выпрямитель (диодный мост), смонтированный навесным монтажом на контактах электродвигателя. На металлический вал двигателя посажен пластмассовый пропеллер, состоящий из трёх или более лопастей.

Нагревательный элемент фена представляет собой каркас из несгораемого материала с несколькими обмотками из нихромовой проволоки (спирали). В зависимости от количества режимов работы фена, обмоток может две или три, одна из которых понижающая.

Нагревательный элемент с двумя обмотками.

Термостаты на основе биметаллических пластин.

Устройство фена Rowenta CV 4030.

Чтобы увидеть внутреннее устройство бытового фена, разберем его типичного представителя – Rowenta CV 4030. Данная модель оснащена вентилятором на основе низковольтного двигателя, нагревательный элемент состоит из одной понижающей спирали и двух нагревательных. Фен имеет три рабочих режима, на первом режиме обороты вентилятора ниже, чем на двух других. Принципиальная схема этого фена представлена ниже.

В первом положении переключателя SW1 сетевое питание, прошедшее через вилку XP1, фильтр C1R1, защитные элементы F1, F2, диод VD5 (необходимый для отсечения одной полуволны переменного напряжения) поступает на понижающую спираль H1, через неё питается электродвигатель M1. Диоды VD1-VD4 необходимы для выпрямления пониженного спиралью H1 переменного напряжения. Катушки индуктивности L1, L2 и конденсаторы C2, C3 служат для снижения помех, возникающие при работе щеточного электродвигателя. Через диод VD5 питание так же подается и на нагревательную спираль H2.

Процесс вскрытия фена Rowenta cv4030.

Фен в полуразобранном виде.

Фен без корпуса. Снизу вверх: переключатель SW1, конденсатор C1 с припаянным к нему резистором R1, кнопка SB1, нагревательный элемент, двигатель с пропеллером (в черном кожухе).

Диод VD5 (фото слева) и катушки индуктивности (фото справа одной катушки) фена Rowenta CV 4030 смонтированы внутри нагревательного элемента.

Термостат (фото слева). Термопредохранитель (фото справа)

Фен состоит из множества внутренних компонентов, которые могут выходить из строя при неправильной эксплуатации, износе и механическом повреждении. В зависимости от конкретной неисправности требуется выполнение ремонта фена либо замена отдельных составляющих. Диагностировать поломку и починить устройство в большинстве ситуаций возможно самостоятельно.

Как разобрать фен для волос

Части корпуса фена крепятся друг к другу с помощью винтов (шурупов) и специальных защёлок. Головки винтов часто имеют нестандартную форму: звёздочка, плюсик, вилы. Поэтому вам могут понадобиться соответствующие биты для отвёртки. Защёлки, в свою очередь, иногда очень сложно отсоединить и даже бывалые мастера порой их просто отламывают. Иногда углубления под крепёжные винты бывают закрыты наклейками, пластиковыми накладками или пластиковыми заглушками. Заглушки извлекаются с помощью острого предмета – например, ножа или иголки. При этом высока вероятность немного помять корпус и заглушки. Правда, фен от этого работать хуже не станет. Иногда половинки корпуса склеивают вместе. В таком случае приходится их разрезать ножом или скальпелем, а после ремонта склеить (например, эпоксидным клеем).

Пример разборки фена вы можете посмотреть в этом видео:

Как разобрать фен: порядок осмотра, разборки и ремонт

Разборка прибора не вызывает трудностей, если действовать в соответствии с инструкцией, иметь под рукой нужные инструменты и обладать хоть какими-то знаниями в области электроники.

В первую очередь необходимо осмотреть провод. Начинать стоит с розетки, чтобы убедиться в наличии электроэнергии. Если свет есть, тогда переходят к проверке шнура — от корпуса к вилке. Осматривают целостность провода, ищут изломы, разрывы, оплавления. Внутри корпуса, после его разборки, наблюдают за состоянием электросопротивления — парой разъемных контактов, пайкой или проводкой с пластиковыми колпачками.

Неразъемное соединение

Если проводка заделана в пластиковые колпачки, значит речь идет о неразъемном соединении. Такой вариант довольно сложен для тестирования и требует наличия материалов:

• обычная игла;
• тестер;
• лампа;
• индикатор.

Проверка выполняется следующим образом:

• К одной клемме присоединяют иголку — ее следует вставить в жилу питания возле колпачка до самой меди;
• Вторая клемма охватывает усики вилки;
• Прозванивают сразу обе жилы.

Не стоит делать больше одного прокола на жилу, поскольку эксплуатация устройства не исключает попадания влаги внутрь корпуса.

Контактная площадка

Гораздо легче прозвонить провод, когда места стыков видны невооруженным глазом. Если обнаружены повреждения, лучше заменить шнур на новый, у которого неразборная вилка. Второй вариант предпочтительней, поскольку в первом случае накладываются ограничения на выбор изоляционных материалов, предотвращающих попадание влаги на жилы

Самое уязвимое место — на контакте провода с корпусом. Постоянные перегибы, скручивания шнура приводят к перетиранию, образованию трещин. Поврежденные медные жилы начинают искрить, сжигать изоленту и плавиться.

Выключатель и переключатель

Проверить работоспособность выключателя можно, выполнив короткое замыкание детали. Если используется трехпозиционный переключатель, соответствующую проверку потребуется произвести три раза — для каждого режима отдельно. Лучше зарисовать схему расположения проводов, чтобы не допустить ошибок при сборке. После выявления дефекта его следует внимательно осмотреть и обработать. Следы гари нужно счистить надфилем, ластиком или шкуркой, контакты — обработать спиртом. Если какой-то элемент не подлежит восстановлению, его стоит заменить на новый аналогичный.

Вентилятор

Забитый воздуховод — распространенная проблема при эксплуатации техники. Если есть фильтр, его нужно снять и тщательно прочистить, забившуюся пыль получится убрать с помощью мягкой щетки. При обнаружении намотанных волос на ось мотора лучше снять вентилятор с вала, после чего удалять загрязнения.

Спирали

Чаще всего приспособления оснащены сразу несколькими нагревателями, которые внешне ничем не отличаются друг от друга. После разборки агрегата следует убедиться в идентичности нагревательных элементов, при наличии разрывов их нужно спаять или закрутить концы. Помимо этого, концы спирали можно соединить с помощью тонких медных трубочек.

Двигатель

На поломку мотора указывают возникновение сильного треска и наличие искр при включении. При обнаружении неисправности следует выпаять обмотку двигателя из электросхемы и проверить все соединения. Замена обмотки требует определенных навыков и знаний в области электрики, поэтому при отсутствии таковых лучше сразу обратиться к профессионалам. Полезно!

Если обмотка исправна, достаточно очистить поверхность и оценить плотность прилегания щеток к медной поверхности. При этом вал должен свободно крутиться, а все трущиеся элементы лучше смазать.

Микросхема:

1. Гетинаксовая подложка периодически трескается, что приводит к разрыву дорожки. Если обнаружен поврежденный фрагмент, его следует заглубить, немного покрыв припоем;
2. О неисправности конденсатора говорит раздутие изделия, при поломке оно выгибается наружу. Если поломка выявлена, единственным выходом станет замена детали на новую;
3. Резистор при выгорании темнеет. Даже если он не вышел из строя, его стоит заменить.

Термостат

Отдельные модели оснащены функцией саморегуляции. Функционирование осуществляется путем использования резистивного делителя, у которого одно плечо отвечает за реагирование на температуру. В дальнейшем можно действовать следующим образом:

1. Ликвидировать датчик, разорвав цепь, после чего проверить работоспособность.
2. Замкнуть провода, понаблюдав за реакцией прибора.

Большая вероятность, что попытка не увенчается успехом, если устройство реагирует только на определенные значения сопротивления.

Похожие публикации:

1. Какие лампы нужны для микрозелени
2. Какой датчик влажности для ардуино выбрать
3. Как разобрать микроволновку samsung
4. Материал теплообменника газового котла какой лучше
