Как поменять шкворня на уаз

Регулировка шкворней Мосты автомобилей УАЗ

Вертикальный, или осевой люфт в шкворнях устраняется подбором толщины пакетов регулировочных прокладок под крышками шкворней. Их общая толщина (и, желательно, количество) должна быть одинаковой как сверху, так и снизу. Как правило, при появлении осевого люфта шкворней необходимо убрать по одной или по несколько прокладок. Но такая регулировка имеет смысл только если втулки и сами шкворни не сильно изношены в радиальном направлении. В последнем случае необходима замена втулок и шкворней.

Итак, по порядку. Сначала занялся левым поворотным кулаком. При разборке обломал три болта, один крепления крышки шкворня (М12х1,25) и два М6 на накладке сальника шаровой опоры. Пришлось высверливать и проходить метчиком. Далее, из подручных средств соорудил съемник шкворней (в Руководстве дан рисунок этого приспособления). Верхний шкворень вышел легко, а на нижнем чуть было не обломал болт съемника, но потом вышиб его через открывшееся отверстие верхнего шкворня. Осмотр показал, что износились не только втулки в шаровой опоре, но и сами шкворни. Пришлось покупать новые. Кроме того, износился сальник шаровой опоры. Старые втулки выпрессовал при помощи головки (кажется на 19), одетой на удлинитель. Дальше в руководстве по ремонту предлагается запрессовать новые втулки и пройтись разверткой, но развертки не нашлось. Поэтому пришлось напильником стачивать наружный диаметр втулок и многократно запрессовывать и выпрессовывать шкворни с латунными втулками в поворотный кулак, подгоняя под размер.

Подобный способ ремонта шкворневого соединения поворотного кулака Редакция рекомендовать не может. Пара «втулка-шкворень», являясь подшипником скольжения, предполагает установку своих составляющих неподвижно, т. е. с определенным натягом, в корпусные детали — в данном случае в шаровую опору и корпус поворотного кулака. Шкворень устанавливается в корпус поворотного кулака с небольшим, допускающим его демонтаж, натягом и дополнительно стопорится от проворачивания штифтом в соответствующем гнезде крышки. Бронзовая втулка, поставляемая в торговую сеть как ремонтная запчасть, имеет разрезную конструкцию (согнута из полосовой бронзы), т. е. имеет «стык». Наружный диаметр втулки обеспечивает ее постановку в шаровую опору с нормируемым натягом, при этом «стык» втулки полностью закрывается и она оказывается надежно зажата в своем отверстии. Повторный монтаж — демонтаж втулки попросту невозможен ввиду достаточной мягкости материала, из которого она выполнена. Внутренний диаметр втулки выполнен с припуском 0.3-0.5 мм на последующую обработку разверткой до размера 25 _+0.008 +0.030 мм, обеспечивающего необходимый зазор в соединении с новым шкворнем. При предлагаемом способе ремонта узла, когда шкворень вставляется в необработанную втулку, а затем наружная поверхность втулки обрабатывается вручную напильником до некоего условного диаметра, позволяющего смонтировать ее (вместе со шкворнем!) в шаровую опору, «зазор» во втулке неизбежно раскроется и втулка, не закрепленная ни к одной детали, превратится из детали подшипника в некий промежуточный элемент пары скольжения «стальной, полированный шкворень — грубо шлифованная поверхность отверстия в шаровой опоре». Такое решение соединения не может удовлетворительно работать сколько-нибудь продолжительное время и чревато самопроизвольным выходом втулок в полость ШРУСа со всеми скорбными последствиями: разрушение ШРУСа и необратимые ударные деформации как шкворней, так и самого корпуса поворотного кулака.

Войлочное кольцо менять не стал, т. к. для того, чтобы его поменять, необходимо снимать шаровую опору с моста (ну очень не хотелось), а просто пропитал его маслом.

Для замены только фетрового сальника шаровую опору снимать не надо. Поставляемые в торговую сеть, такие сальники не вырублены из целого листа фетра, а просто сшиты из фетровой полосы обычными нитками. Распороть шов и восстановить его «на месте» несравнимо проще, нежели снимать опору. Однако, из опыта эксплуатации следует, что к тому времени, когда возникает необходимость в замене фетрового сальника, находящаяся непосредственно под ним резиновая манжета тоже нуждается в замене.

После сборки поворотного кулака со старым набором регулировочных прокладок, он встал как вкопанный — ни вправо, ни влево, поэтому пришлось добавить по одной толстой и одной тонкой прокладке под крышки шкворней.

В этом узле одновременно применяются прокладки трех типоразмеров по толщине: 0.1, 015 и 0.4 мм. «На ощупь» отличить 0.1 от 0.15 довольно трудно, особенно при недостатке опыта. Лучше воспользоваться микрометром или штангенциркулем с ценой деления 0.05 мм.

Осевой люфт шкворней из-за тугой посадки во втулках не прощупывался, поэтому окончательную регулировку пришлось отложить на недельку. За это время втулки немного приработались и в узле стал прощупываться осевой люфт, борьба с которым заключалась в снятии по одной толстой прокладке сверху и снизу.

Окрыленный успехом и приобретенным опытом, взялся за правый поворотный кулак. Но тут меня ждал сюрприз. В отличие от левого, на правом (на автомобилях вагонной компоновки — на левом) поворотном кулаке сверху стоит не крышка, а рычаг цапфы, который крепится не болтами, а шпильками, да еще и с сухарями (разрезные конические втулки), которые намертво прикипели к резьбовой части шпилек. Замачивание в течении двух дней и безумная долбежка десятикилограммовой кувалдой (Не рекомендуется! — Ред.) ничего не дали. Рычаг стоял, как приваренный. Пришлось принять командирское решение и, сняв шаровую опору с моста (кстати, тоже не очень хотела выходить), срезать эту цапфу вместе со шпильками «болгаркой». Шпильки пришлось изготовить из болтов (купил на рынке от какой-то легковушки 4 шт.)

Подобное решение Редакцией более чем не приветствуется, поскольку в отношении упомянутых шпилек существует совершенно однозначное указание Руководства: «. шпильки изготовлены из хромистой стали и термически обработаны. Замена хотя бы одной из них шпилькой без термической обработки не допускается». Узел крепления рычага испытывает громадные нагрузки и использование в нем шпилек неизвестного назначения с неизвестными характеристиками материала недопустимо хотя бы по соображениям элементарной безопасности. И еще: автор упоминает о сухарях, «прикипевших к резьбовой части шпилек». Штатные шпильки в своей средней зоне имеют участок, свободный от резьбы и именно к этому участку должны прилегать сухари. Так что если вы увидели шпильку с резьбой по всей ее длине, то это верный признак ее «чужеродности» и она подлежит немедленной замене. Штатная шпилька не поддается обработке напильником. Треснувшие сухари, при необходимости, можно использовать в дальнейшем.

Но на этом сюрпризы не кончились. При выпрессовке латунной втулки из шаровой опоры отлетело опорное кольцо, которое должно было быть проварено по окружности, а держалось на двух прихватках. Новую шаровую опору найти не удалось, поэтому, используя старую втулку как направляющую, насадили опорное кольцо на место и обварили электросваркой. Далее — нудный процесс подгонки новых латунных втулок, установка дополнительных прокладок, окончательная сборка и испытание. Однако, на левом кулаке втулки подогнал не так тщательно и повернуть руками поворотный кулак не смог. Попробовал присоединить рулевую тягу от редуктора и покрутить руль. Туговато, но вроде бы ничего. Решил оставить так в надежде, что приработается и все нормализуется. Сел, прокатился. Ощущения, надо сказать, не для слабонервных. Такое впечатление, что рулевой редуктор люфтит градусов этак на 45, хотя люфта там и в помине нет, а все наконечники рулевых тяг поменял на новые. Две недели катался, одновременно накачивая мышцы, прежде чем руль стал податливым. Теперь еще недельку — и можно будет окончательно отрегулировать шкворни. Да, совсем забыл сказать. Памятуя о прикипевших деталях, весь крепеж посадил на «Мовиль» и рекомендую это сделать всем. Когда придет время, это намного облегчит жизнь. (Полностью поддерживаем! — Ред.)

«Дальше в руководстве по ремонту предлагают запресовать новые втулки и пройтись разверткой, но развертки не нашлось. Поэтому пришлось напильником стачивать наружный диаметр втулок и многократно запресовывать и выпресовывать шкворни с латунными втулками в поворотный кулак подгоняя под размер.» Это не совсем правильно! (совсем неправильно! — Ред.) Из опыта: при установке втулок лучше всего прогнать через втулку шарик от старого ШРУСа (передней полуоси), продавить можно на больших тисках подходящей трубкой. При этом втулка очень плотно садится. Затем вставляешь шкворень во втулку и вручную проворачиваешь его несколько оборотов (вращать только в одном направлении). Мы так делаем со времен появления УАЗов в наших краях.

Такой способ «прошивки» запрессованной втулки тоже не лишен серьезных недостатков, и вот почему. Готовое, т. е. полностью обработанное отверстие во втулке должно иметь диаметр 25 _+0.008 +0.030 мм, что обеспечивает зазор в соединении с новым шкворнем от 0.008 до 0.044 мм. Ведущие (т. е. малые) шарики ШРУСа имеют диаметр от 25.320 до 25.500 мм, так что даже при использовании самого маленького из них минимально достижимый зазор в соединении составит (при максимально возможном диаметре нового шкворня -25.000 мм) целых 0.320 мм, т. е. на порядок больше рекомендованной величины. Такой радиальный зазор в шкворневом соединении уже отчетливо проявляет себя поперечным покачиванием поворотного кулака при ослабленных крышках шкворней, что само по себе уже является основанием для ремонта узла. Не следует забывать и о предъявляемом к этому узлу Руководством требовании соосности отверстий во втулках шкворней. При несоосной обработке втулок шкворни, при эксплуатации машины, довольно быстро «расклепают» выступающие зоны мягкого металла втулок, тем самым увеличив радиальный зазор до аварийного значения.

И еще сделано маленькое усовершенствование: в шаровую вваривают подшипники от кардана ЗИЛ-130 (подшипник с «косыми» иголками). Хватает на 60000 км (дороги без асфальта). При износе меняются только иголки. Но для переделки нужен мастер и кое какое оборудование — правильно подготовить шаровую, поставиь, приварить. Тут руки нужны. Но дарю идею, может, кому и сгодится.

Сейчас в торговой сети можно найти практически любой инструмент, в том числе и разводные (регулируемые) ручные развертки любого разумного размера, в т. ч. и на 25 мм, и цена их тоже вполне разумна. Их длина вполне достаточна для «сквозного» проходки обейх втулок. В этом случае единственное, чем Редакция может поступиться по отношения требований Руководства — необходимостью, в гаражных условиях ремонта, контроля соосности отверстий во втулках калибр-скалкой d=24.995 мм. При достаточной длине развертки и малой толике аккуратности в работе это требование будет соблюдено автоматически.

УАЗ Патриот УАЗ Хантер УАЗ Буханка УАЗ Фермер УАЗ Патриот пикап УАЗ Патриот пикап тент

© 1997 — 2023 г. Москва УАЗ Сервис диагностика, тюнинг, техническое обслуживание отечественных внедорожников.
На сайте опубликована подробная информация по ремонту УАЗов автомобилей Ульяновского Автомобильного завода.

Двигатели автомобилей UAZ
Трансмиссия
Охлаждение двигателя
Мосты и ступицы
Рама
Кузов и салон
Электрооборудование
Колеса и шины

Особенности вождения УАЗика
Ремонт ШРУС
Система питания двигателя
Установка ГЦС
Отопление и вентиляция
Карбюратор К-151
Регулировка мостов UAZ
Полезные переделки УАЗ Патриот

Контакты
Официальные дилеры УАЗ
Обслуживание любых УАЗов
Запчасти цены
Автосервис УАЗ
Тюнинг
Карта сайта
Реклама на сайте

Замена шкворней УАЗ

Техцентр «Пит-Стоп Сервис» выполняет профессиональный ремонт, замену, проверку шкворней на подшипниках у автомобилей УАЗ Патриот, Хантер, «Буханка» всех поколений и модификаций всех поколений и модификаций.

Стоимость ремонта шкворней

Шкворня (Буханка)	замена	5300 руб.
Шкворня (Патриот)	замена	6200 руб.
Шкворня и резьбовые втулки	замена	5300 руб.

Замена шкворней УАЗ Патриот

замена шкворней уаз патриот фото 1

Замена шкворней УАЗ Патриот в Москве профессионально и с гарантией. Суммарно переборка и ремонт занимает 4 часа . Все работы , в том числе ремонт уаз патриот, выполняются опытными мастерами, качественно и c гарантией. Цена указана включает в себя только работы без учета запчастей и расходных материалов.

замена шкворней уаз патриот фото 2

Наша рекомендация. Вместо заводских, пластиковых вкладышей, устанавливаем бронзовые. Надежность всего узла возрастает. Пальцы с пресс-масленками позволяют шприцевать шкворни во время технического обслуживания Патриота.

Автомобиль: УАЗ Патриот
Категория: Переборка и ремонт
Узел автомобиля: Рулевое управление
Длительность, от: 4 часа
Периодичность: По факту поломки
Запишитесь на сервис онлайн

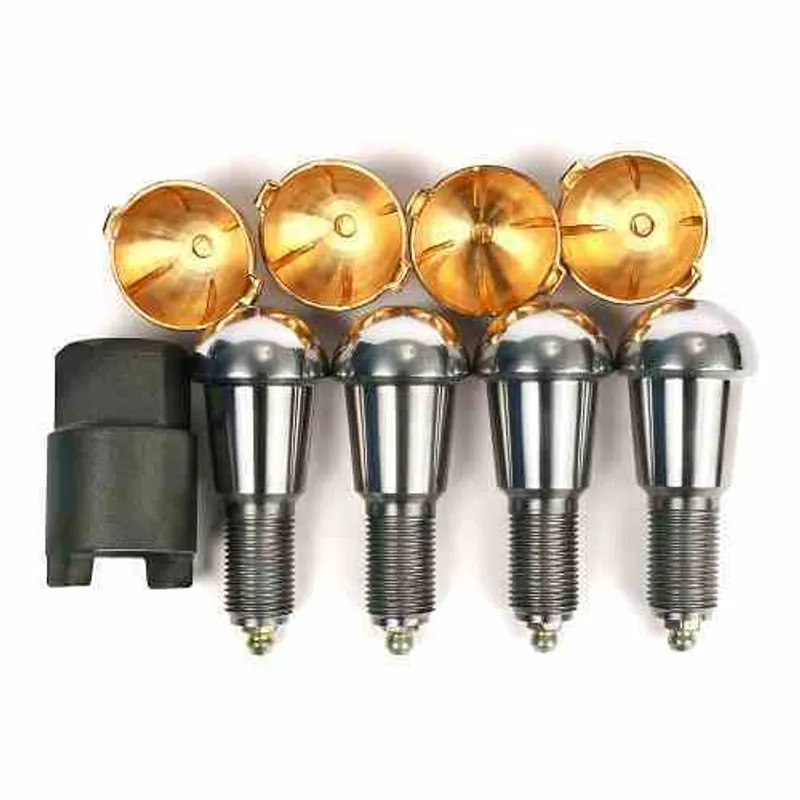

замена шкворней уаз патриот фото 3

Заводской шкворневой узел имеет недостаточный ресурс. Поэтому замена шкворней периодическая работа на Патриоте.

Симптомы для замены шкворней:
Патриот значительно «плавает» по дорогое. Требуется постоянное подруливание.
При незначительном износе шкворней появляется стук спереди из-за люфта между изношенными деталями узла.
При критическом износе возникают удары в руль, передние колеса визуально имеют наклон к центру. Тут требуется срочная замена шкворней

В зависимости от потребностей заказчика, мы предлагаем три варианта замены шкворней на УАЗ Патриот

Усиленные шкворни с бронзовыми вкладышами. При регулярном обслуживании позволяет значительно увеличить интервал замены. Этот вариант подходит для тяжелых условий эксплуатации Патриота и больших нагрузок. Для офроуда и больших колес.
Шкворни на подшипниках. Не требуют частой регулировки, и при качественном монтаже долговечны, но рассчитаны на меньшие нагрузки, чем бронзовые. Для установки потребуется сварка.
Штатный вариант шкворней с пластиковыми вкладышами. Необходима периодическая регулировки зазоров и замена вкладышей. Боятся бездорожья.

Новые шкворни требуется отрегулировать примерно через 500 км пробега.

Шкворни на подшипниках не прихотливы. После замены нужно проверить люфт через 1000 км обкатки. Для этого типа шкворней требуется приварить обоймы подшипников к заводским шаровым опорам. Второй вариант это замена штатных шаров на ШОПК с посадочными местами под подшипники.

Важная основа управляемости и манёвренности внедорожника — шкворень УАЗ

Автомобили Ульяновского автозавода, как известно, создавались для нужд советской армии. Главная задача конструкторов состояла в том, чтобы сделать максимально простую и надёжную машину, пригодную для ремонта даже в полевых условиях. Безусловно, модельный ряд УАЗ много раз был модернизирован, но многие «старые» решения активно применяются и сейчас. Например, в качестве оси поворота управляемого колеса до сих пор используется установка шкворня на УАЗ. Эта маленькая деталь играет важную роль в правильной работе переднего моста, а следовательно, и целого внедорожника.

Вам будет интересно почитать здесь: военный мост уаз устройство

Шкворень УАЗ: что это и зачем он нужен

Итак, шкворень — один из компонентов шкворневого узла (ШУ), подвижно соединяющий поворотный кулак (ПК) и ШОПК (шаровую опору), в которой находится ШРУС, расположенный на переднем мосту уазовских авто с полным приводом. Весь этот механизм обеспечивает неразрывную передачу крутящего момента на колёса, даже когда осуществляется поворот.

Основные функции шкворня УАЗ следующие:

деталь выступает в качестве оси, вокруг которой будет качаться поворотный кулак;
соединять в единый узел поворотный кулак и шаровую опору;
быть несущими компонентами, обеспечивающими нужную жёсткость ШУ, а ещё в момент передвижения воспринимать и передавать на балку моста возникающие от колеса моменты сил.

По факту сам шкворень представляет собой стержень небольшого размера, форма которого может быть разной, запрессованный «шапкой» в корпус поворотного кулака, а нижней частью подвижно соединённый с корпусом шаровой опоры. ШОПК и поворотный кулак соединяются двумя шкворнями, то есть на один мост надо 4 таких детали.

Вам будет интересно почитать здесь: замена подушек рессор уаз буханка

В разные периоды времени передние мосты уазиков комплектовались тремя основными видами шкворней:

вращающиеся на бронзовой втулке цилиндрические стержни Т-образной формы;
составные шаровые;
шкворни на подшипниках;
стержни, имеющие цилиндроконическую форму, верхняя часть которых имеет сферическую опору.

На ранние модели Ульяновского завода ставились Т-образные детали, они считаются классикой. Шкворень на подшипниках, как и с шаром, устанавливался на более современные модификации УАЗа «Буханки» и УАЗ-469. На мостах типа «Спайсер» стоят стержни со сферической опорой.

Вам будет интересно почитать здесь: шкворня уаз патриот

Как и любая другая деталь в автомобиле, шкворни со временем изнашиваются. Их можно регулировать, увеличивать число прокладок по мере необходимости, но рано или поздно придёт время заменить изношенную деталь. Сделать это может любой автовладелец, если имеет желание и самые базовые слесарные навыки.

Замена и регулировка шкворней на УАЗ «Буханка»

Первое — надо купить новую деталь. Если эксплуатируете автомобиль на бездорожье, лучше купить стандартный шкворень, он более надёжный. А дальше алгоритм действий следующий:

Используя подкатные домкраты, поднимите переднюю часть машины. Подставьте ещё что-нибудь крепкое, чтобы перестраховаться на случай поломки домкрата.
Затем снимите тормозной суппорт, щит, уберите рулевой наконечник и отверните маслёнку.
Вкрутите в шкворень болт М10, подденьте деталь за «шляпку» и вытяните.
Вынимайте шайбу.
Достать втулку шкворня УАЗ непросто. Сначала расшатайте её с помощью гвоздя или отвёртки, а затем, используя пассатижи, извлеките. Втулку надо очистить бензином, а затем смазать новой смазкой.
Теперь время ставить новую деталь. Максимально ровно поместите шкворень на место расположения, очень аккуратно вбейте его. Если деталь идёт туго, не усердствуйте, вероятно, стоит её заново переустановить.
В обратном порядке соберите остальные детали.

Интересное здесь: замена ступичного подшипника уаз буханка

Полезный материал здесь: устройство переднего моста уаз буханка

Поскольку шкворни — участники рулевого управления, их регулировку надо проводить с особой внимательностью. Если оси валов не будут совпадать, это может привести к появлению стука, шумов и вибраций. Регулировка шкворней на УАЗе «Буханка» довольно простая:

Измерьте расстояние от верха до упора в сферу поворотного кулака с обеих сторон. Эти величины должны быть одинаковыми.
Отвинчивая гайку шкворня с одного бока, с другого завинчивайте. Это позволит передвигать части ПК относительно друг друга.
Как закончите регулировку, затяните гайки сначала до упора, затем открутите на 1/6 оборота. Обязательно смажьте пресс-маслёнки.

Чтобы проверить правильность работы, с силой покачайте колесо, услышали стук — слегка подтяните гайки.

Рекомендуем почитать здесь: шкворень уаз патриот

Шкворень УАЗ — важная часть рулевого управления авто, поэтому эта деталь должна проходить своевременное техническое обслуживание.
