Установка разъема AUX
Как снять патефон 6000 и где найти распиновку разъемов.
Покольку есть кнопка AUX на морде и переключение на проигрывание с этого входа, должны быть одноименные контакты. Кто знает ?
Полезные темы:
Как снять бардачок?
Как снять штатную магнитолу?
Справочник темы:
 |
штатная магнитола, установка разъема AUX, разъем АУКС, мп3 плеер, AUX, аукс, вход, выход |
kvp2202
3 нояб ря 2005
Установка разъема AUX
1,7M
просмотров
612
участников
1,6K
сообщений
5 нояб ря 2005
Респект. Ждем подробностей
Для всех, у кого CDDJ (как и у меня), вместо AUX!
Открываем мануал на стр. 58 и ЧИТАЕМ!!
ЗЫ. для облегчения страданий выкладываю текст со стр 58.
По ходу текста мы узнаем, что управление сд-чейнджером (смена CD) возможно. И название значения не имеет
j_walker
5 нояб ря 2005
| цитата: |
| И название значения не имеет |
похоже, что имеет.
там где CDDJ — функция чейнджера и аудио входа ПРОГРАММНО заблокированы, если нет родного фордовского чейджа (англичашкам не удалось подключить, эрта тоже вроде откашивает от этого )
5 нояб ря 2005
j_walker
Ну давайте повторим процедуру DEHiCKA и проверим.
У меня более дурацкий вопрос — ну найдем, где эти 3 проводка торчат. И что — паять инпут будем?
Может проще к CAN модулю подключиться через переходник?
ЗЫ. Форд в Англии сказал, моделей 6000сд 3 штуки. В первой был вход, в остальных — через CAN модуль.
В любом случае, если найдется — попробую подключить чейнджер дедовским способом с помощью изоленты..
kvp2202
5 нояб ря 2005
У меня производство 30 сентября. Комплектация значения не имеет. Похоже, что все машины пошли с AUX.
Видать нам повезло.
Ждем результата от DEHiCKA.
Что гемороить с can шиной. Даже если не найдутся провода, тогда достаточно воткнуть в патефон свои.
Контакты легко вынимаются и вставляются в разьем, с помощью иголки.
(Думаю, что провода найдутся. Тогда даже магнитолу снимать не надо).
Однако веселая получилась тема.
DEHiCKA
Уточни, при снятии бардака , как отсоединяется его охлаждение.
5 нояб ря 2005
а может эти три провода идут к CAN контролеру который преобразует цифровой сигнал идущий от CAN шины в аналог?
с нетерпением ждемс от DEHiCKA резуьтатов иследования, надеюсь с опровержением вышесказаного
quickie
5 нояб ря 2005
Для тех, кто не в теме. CAN используется ТОЛЬКО для управления ченджером. Звук от него по-прежнему идёт по отдельным проводам.
Sagoz
AUX (дополнительный вход) никакого отношения к ченджеру не имеет, поэтому читаем мануал ещё раз. Насчёт паять/не паять — читаем всю ветку сначала.
DEHiCKA
Проводка в машине — одна на все модели — SONY/5000/6000. Распиновка разъёмов должна совпадать. Так что, полагаю, провода есть у всех, но у некоторых работают, у некоторых (без AUX) нет. Можешь глянуть в меню магнитолы — есть там включение/отключение AUX? Если есть — отпиши где, чтобы остальные могли проверить у себя.
Philippus
5 нояб ря 2005
У меня с кнопкой AUX
машина собрана в конце сентября
DEHiCKA
5 нояб ря 2005

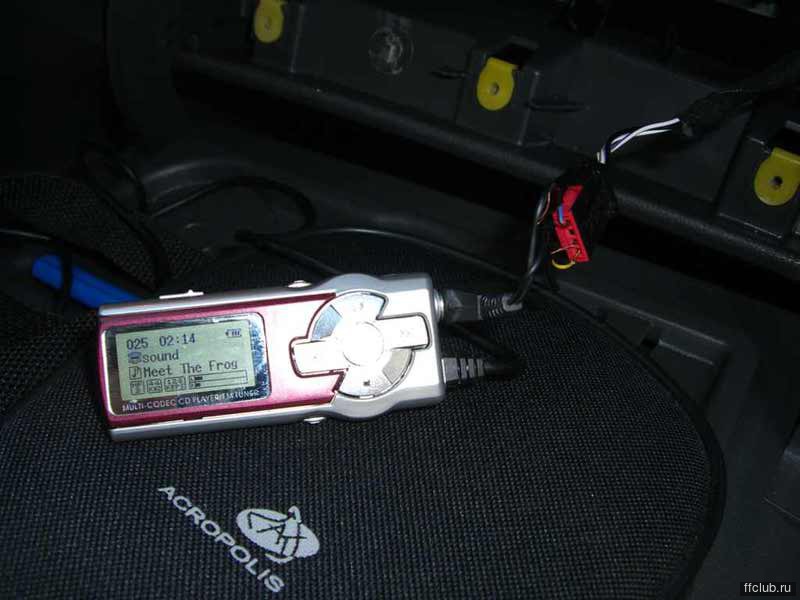

Разъем нашелся! Сегодня разобрал еще раз бардачок. Оказалось, что разъем заныкан на той же петле что и разъем с фотки выше. Примотан изолентой к проводу и подсунут под железный кронштейн. Если тянуть вправо то вытащить неудастся, это и сбило с толку. Нужно сначала протянуть влево под кронштейном вместе с проводом, отмотать изоленту, а потом протащить обратно.
На фотке он слева еще замотаный изолентой.
DEHiCKA
5 нояб ря 2005
Протестил, все фурычит.
DEHiCKA
5 нояб ря 2005
Вывел пока чарез дырку лампочки подсветки. В бардачке ему не место, сделаю скорее всего jack рядом с розеткой в консоли.
quickie
5 нояб ря 2005
DEHiCKA
Бардак осмотрел? Разметка под гнездо есть? Теперь треси Under’a, чтобы он сказал цену на 1256010.
DEHiCKA
5 нояб ря 2005
quickie
В меню настроек AUXа нету.
| цитата: |
| Бардак осмотрел? Разметка под гнездо есть? |
Разметка только справа вверху круглая. Но я в бардак ставить его не собираюсь, неудобно это.
kvp2202
| цитата: |
| Уточни, при снятии бардака , как отсоединяется его охлаждение. |
Можно просто вынуть бардачек, IMHO там отросток от бардачка коротенький, свободно из подающей трубки выходит. А можно, отсоединив круглую задвижку, протолкнуть отросток внутрь, поджав защелки. А потом уже вынуть сам бардак.
DEHiCKA
5 нояб ря 2005

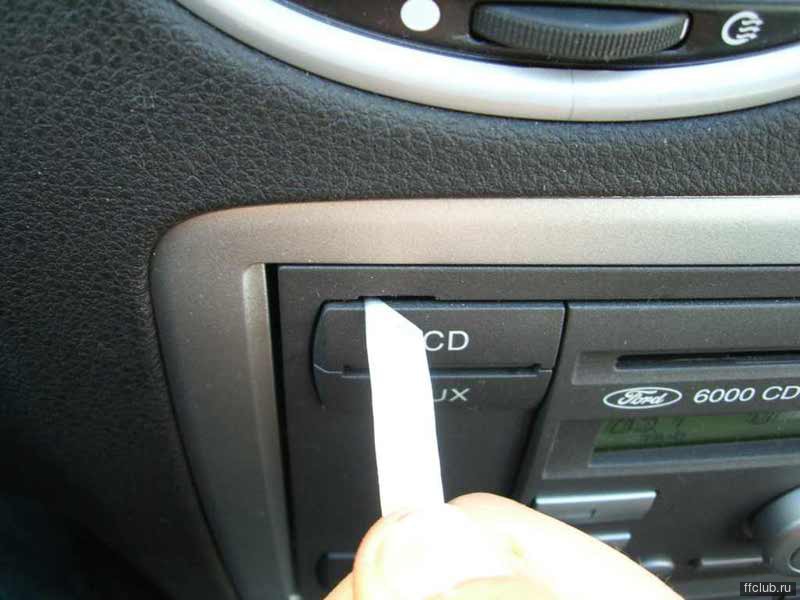

Магнитола снимается за 15 секунд, при помощи таких вот полосок. Полоски суются острым концом наружу, как на фотке. Старайтесь попасть в направляющую, чтобы полоска не отклонялась в сторону.
DEHiCKA
5 нояб ря 2005

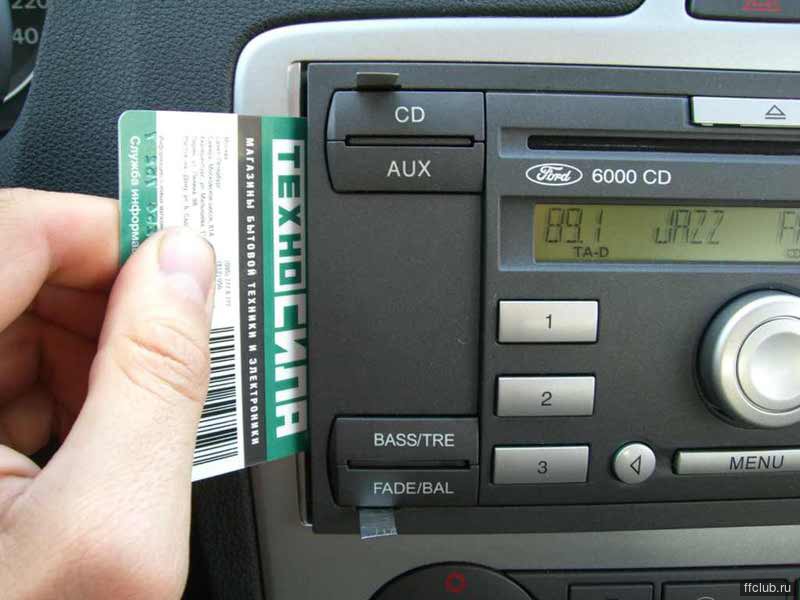

После того, как вставили полоски, подцепляем магнитолу пластиковой картой и вытаскиваем.
quickie
5 нояб ря 2005
DEHiCKA
Да, действительно, есть такое в моём микрокате (01 2005), но только в каталоге Мондео (с июля 2003). У Фокуса только 1256010. У тебя микрокат новее?
4.76 это вполне подъёмно. И главное, не похоже на колхоз.
P.S. Вот нашёл на дружеском сайте — http://www.ffoc.co.uk/forum/viewtopic.php?t=81549
Теперь номер действительно 1310208
Bercut
6 нояб ря 2005
Люди! Не мучайте! Если есть кнопка CDDJ и разьем — мы что в пролете.
quickie
6 нояб ря 2005
Bercut
CDDJ похоже требует «эмулятор» ченджера, т.е. нужен специальный адаптер. Цена его — около 100 евро, судя по предложениям найденным в google.
6 нояб ря 2005
| цитата: |
| AUX (дополнительный вход) никакого отношения к ченджеру не имеет, поэтому читаем мануал ещё раз. |
Ткните пальцем, плиз. Где это различие написано.
В мануале я вижу только фразу: «CDDJ (в некоторых моделях AUX)»
Господа, с чего взяли, что программно заблокировано?
Где подтверждения? Я вижу только то, что DEHiCKA первым нашел проводку и разъем, подключил.
Более того, все точно также с пеной у рта (на европ. форуме и ФМК) доказывали, что никаких провов нет.
Как я полагаю, передача звука от чейнджера или любого другого устройства происходит через пару проводков + доп. для управления и (или) питания.
Короче говоря, пока сам или кто-нить не проверит буду верить. что у наших магнитол (cddj) все должно работать точно также.
Вот подумал. Может и правда эмулятор нужен..
Pumchik
6 нояб ря 2005
Интересно! а что значит натпись на мониторе » NO CDDJ» когда нажимаешь CDDJ?
Я подозреваю. что туда потключается штатный чейнджер! Кто нить не глянет его номер?
DEHiCKA
6 нояб ря 2005
Судя по всему в варианте с кнопкой CDDJ используется протокол ACP для связи с ченджером. Без эмулятора работать не будет. В дополнение ко всему там используется 10 вольтовый балансный вход.
Но есть самодельный плеер yampp3, для коего есть прошивка позволяющая подключать его к ченджерному разъему, и даже управлять им с магнитолы.
Кое какая инфа есть здесь:
http://www.myplace.nu/mp3/yabbse/index.php?topic=149.0
http://www.myplace.nu/mp3/yabbse/index.php?topic=1236.0
quickie
6 нояб ря 2005
DEHiCKA
ACP использовалась со старыми головами. В новых используется CAN. Поэтому распиновка, которую ты дал к новой 6000ЦД не относится, стоит её убрать, прошу ещё раз. Там и разъёмы были другие.
Если бы всё было так просто, то erta.ru уже бы дано подключила Alpine. Вот для сравнения — старая 5000 http://www.erta.ru/base/ford/5000rds_eon.shtml и новая 5000 — http://www.erta.ru/base/ford/5000c.shtml (разъём как у 6000 ЦД).
DEHiCKA
6 нояб ря 2005
quickie
Я писал, что распиновка совпадает частично по разъемам, ченджерный разъем тоже 12 пиновый. Кстати, я не видел нигде, что ченжер управляется именно через CAN. Можешь ссылку кинуть? Сама голова конечно с шиной связана, это понятно.
К тому же новой распиновки я нигде не видел.
Та, что есть на erta.ru неполная. Кстати, по ней вход тоже балансный.
quickie
6 нояб ря 2005
DEHiCKA
Совпадают два 8-ми контактых разъёма, ну им и положено, они ведь ISO. Остальные два (те, которые и интересны в первую очередь) — не совпадают. Один имеет 17 контактов (вместо 12), другой — не сопадает фактически с тем что у тебя. Но это и понятно, ведь эта информация для старой модели FORD 6000 CD RDS EON. Не знаю, почему форд не дал новый номер нашёй 6000 ЦД.
Вход — балансный, но это соседний разъём, а не тот, где AUX. У 5000C второй, с AUX, не разрисован, как ты верно заметил.
Насчёт CAN — google. Ну и www.ffoc.co.uk. Нормального описания я не нашёл. Единственный вариант — посмотреть электрические схемы в TIS. Но у меня нет TIS, в котором был бы C-MAX, FF2 или свежий MONDEO.
Распиновка для AUX, которую я привёл, была на ffoc, взята она из TIS и совпала с твоим разъёмом.
Кстати, для 5000C у Эрты уже есть адаптер, который работает именно через CAN.
alex0317
7 нояб ря 2005
посмотрите здесь http://www.erta.ru/base.shtml
quickie
7 нояб ря 2005
В TIS 01 2004 есть C-MAX. Явным образом отрисовано, что ченджер подлючается через CAN.
С443
9 — MIDDLE CAN+
10 — MIDDLE CAN-
11 — KEY GND
12 — PWR GND
13 — ANTI-THEFT
14 — ILL
15 — +
16 — ACC
С447 (REMOTE+CHANGER+PHONE)
1 — PHONE+
2
3 — AUX L+
4 — AUX R+
5 — PHONE MUTE
6 — REMOTE CONTROL+
7 — PHONE-
8 — REMOTE CONTROL-
9 — AUX L-
10 — AUX R-
11
12
C448 (AUX + RSE (Rear Seat Entertainment))
1 — RSE L+
2 — RSE R+
3
4
5 — AUX L
6 — AUDIO GND
7 — RSE L-
8 — RSE R-
9
10
11 — AUX R
12
Почему фонит (шипит) AUX в авто Ford Focus 2 ?
В машине стоит родной аукс в бардачке. При подключении к телефону сначала тишина, а как открываешь плеер (но еще не включаешь трек), начинается шум, шипение. Перепробовала разные провода, разные устройства. Самсунг, Эппл, Сяоми — всё фонит. Причина в разъеме? Подскажите пожалуйста, как убрать это шипение?
Спасибо!
Голосование за лучший ответ
провод купи нормальный (не за 30р) с позолочеными штекерами и тд и т. п, шум может и не пропадет, но точно уменьшится до минимума
Фонит в динамиках
9 лет
Народ, у кого какие соображения? Схема подключения смотри на рисунке. А проблемма следуящая, причем «плавающая» ( то есть то нет): при включении зарядного устройства КПК от прикуривателя, идут помехи вместе с аудио звуком видеофильма, т.е. слышно характерное жжужание.
Что это такое может быть ни как не могу разобраться. Толи где-то каратит что-то, а что?
|
штатная магнитола, шум, магнитола, динамики, аудио система, колонки, хрипят колонки |
6 июля 2007
Фонит в динамиках
47,1K
просмотров
32
участника
44
сообщения
Leshik
6 июля 2007
Считаю, что шумит не гнездо прикуривателя, а зарядник.
6 июля 2007
Зарядник? каким образом?? там обычный вход в прикуриватель, обычный провод.
Shnaps Captain
6 июля 2007
тут два варианта либо помехи идут от плохой зарядки ( попробовать запустить кпк без подключения к бортовой сети)
либо сменить звуковой провод между ауксом и кпк
С-Максимка
6 июля 2007
mesik
другие устройства не пробовал в прикуриватель включать?
если при любом устройстве начинаются помехи, то значит проблема в гнезде прикуривателя — просто где-то плохой контакт искрит
а если только при КПК, то значит проблема не в машине — диагностика то простая.
peshehod2
6 июля 2007
mesik
Скорее всего наводка от борт.сети. У меня таж фигня. По идее надо подключать чувствительную апаратуру напрямую к акб.
Равновесие
7 июля 2007
Здравствуйте!Такая же проблема,но с зарядкой мобильного. Причем кочует из сразу на 2х авто,грешу именно на зарядку. Пока никак не вылечил,смена зарядных не помогает.
nordeep
9 июля 2007
Такая же ситуация с 2мя разными зарядками и 2мя разными КПК. Помехи идут по питанию. Проблема в зарядном устройстве. Попробуйте помыть стекло при включенном кпк в зарядку, услышите жужжание моторчиков. Вот что мне посоветовали на кпк форуме:
| цитата: |
| если Вы владеете базовыми знаниями электроники/электротехники — то впаяйте во входную цепь последовательно дроссель на феррите индуктивностью поболе, а за ним параллельно — емкость на примерно 2-5 мф. После емкости можно еще один дроссель, будет только лучше. Должно помочь. А если не владеете — не уверен, что штатная зарядка по-настоящему защищает от таких помех. Я просто не пробовал. Опять же, если есть знакомый, разбирающийся в этом — процитируйте ему мое сообщение, он поймет и сумеет сделать. |
Правда у меня самого до этого руки не дошли.
Leshik
8 авг уста 2007
Было и на прежней машине и на форде!
Пльзуюсь телефоном Сименс, есть зарядка РОДНАЯ для авто — шумит в любой машине чуток, китайские зарядки из Евросети вообще шумят сильно. А есть родная сименсовская система громкой связи (проводная, подзаряжает телефон, кстати — быстрее чем от 220), ставил сам (спасибо подсказкам форумчан. ) и на 10 и на ФФ2 сам — НЕ ШУМИТ.
Во всех шумах от прикуривателя виноваты плохие зарядники.
Jimmie
8 авг уста 2007
Проблема, скорее всего, в зарядке. Там наверняка стоит импульсный преобразователь, который и фонит. Подключи любой другой потребитель — переноску, например — скорее всего, фона не будет, потому как в переноске нет преобразователя, а лампа расчитана на напряжение бортовой сети. Это не гнездо фонит, а устройство (зарядка). А вот качество экранирования аудио-проводки — другой вопрос nordeep написал, как защититься от ВЧ помех.
Serge-kot
8 авг уста 2007
Аналогичная проблема при подключении MP3 плейера Samsung через AUX. При питании плейера от прикуривателя (с помощю комплектного автоадаптера) – система фонит. Отключил от прикуривателя (питание от батареек) – работает прекрасно. Присоединяюсь к мнению, что виновато устройство для прикуривателя (адаптер, зарядник).
Другой вопрос в том, что та же самая система в другом автомобиле (соответственно с другой головой) с запиткой от прикуривателя работает прекрасно.
Yuriy123
30 авг уста 2007
Добрый день, товарищи.
Искал что-нибудь по данной теме, но не нашел
Проблемка следующая: пользуюсь КПК для слушания музыки (ибо сд-мп3-магнитола без русского языка и плейлиста поднадоела), все отлично, но во время зарядки воткнутого в AUX КПК от прикуривателя, слышу в динамиках звук гудения, частота которого зависит от оборотов двигателя. Очень неприятно.
Можно ли установить какой-нибудь фильтр питания от прикуривателя?
30 авг уста 2007
Та же хрень при подключении ноута, от батарейки все отлично, от зарядника начинает гудеть, правда от оборотов не зависит. Говорят надо ставить гальваническую развязку, найду ссылку, воткну в пост.
mkondras
30 авг уста 2007
Vl@dK
Yuriy123
надо фильтр ставиь на питание, наводка идет от генератора.
Равновесие
30 авг уста 2007
Похожая тема уже была,поищи получше,помню там даже варианты решения проблемы выкладывали.
Yuriy123
31 авг уста 2007
Равновесие:
Равновесие
31 авг уста 2007
Yuriy123
В этом разделе,месяца 2 назад висела. Слова не скажу,не помню.
j_walker
31 авг уста 2007
тынц
случайно наткнулся
DeColo®es
31 авг уста 2007
Возможно, дело в «земляном кольце» — гул в аудиосистемах возникает, когда нулевой провод или земля образует кольцо, которое и «ловит» наводки от генератора, преобразователей, бортовых компьютеров и т.д.
В этом случае нужна «развязка», в каких-то системах 0 аудиовхода «развязан» изначально с корпусом — так называемое балансное подключение, при котором «наводка» фонит одновременно на + и — сигнального провода, а разница между ними остается «чистым» звуковым сигналом.
То, что БП фонит — это почти естественно но само по себе без цепи, которая этот фон будет ловить, так сильно мешать не должно.
Выходом может быть подключение 0 питальника к 0 самого прибора, но это вряд ли реально — нужно прибор раскурочивать и максимально приближать схему БП к прибору.
DeColo®es
31 авг уста 2007
DeColo®es:
Mishka-78rus
1 сент ября 2007
у меня на десяточке при питании FM-трансмиттера от прикуривателя было тоже самое при использовании неоригинального адаптера (который вставляется в сам прикуриватель). Оригинальный не подходил по длине и я решил попробовать адаптер для зарядки телефона. Видимо там внутри все же не хватало какого-то фильтра. В итоге переставил внутреннюю начинку из оригинального в подходящий корпус и все пропало.
DeColo®es
6 сент ября 2007
Конечно, может и питальник «фонить» сам по себе, но в зависимости от схемы, земля «входа» (прикуривателя) может быть «развязана» с выходом — «минусом», который идет «на прибор».
7 сент ября 2007
Могу добавить еще следуещее: данная проблема с «фоном» в колонках то появляется то пропадает. -тема для рассуждения
PAVADP
3 дек абря 2009
Товарисчи-собратья по тяжкому горю с этим самым «фонит в динамиках» при зарядке от прикуривателя. Бился долго над решением этой задачи — фильтры мастерил, провода менял — ничего не помогало, пока наконец не пришло прозрение зайти к проблеме с другого конца.
Эту действительно «проблему века» с фоном удалось решить с помощью автомобильного инвертора 12V -> 220V (http://shop.key.ru/shop/groups/881/), то есть теперь навигатор в машине заряжаю через «220 вольтовую» розетку инвертора (самого простенького 75 ватного малютки с маааленьким вентиляториком от фирмы «Адреналин», стоимостью 1200 рублёв), и при проигрывании музыки через магнитолу а/м более нет тех жутких помех, которые были при зарядке просто от прикуривателя. Есть тихий, еле заметный в промежутках между песнями фон, но расстройство от этого фона (который уже даже не замечаю) прошло, когда при той-же громкости попробовал снова включить зарядку от прикуривателя — колонки так шандарарахнули рёвом, что мы с женой аж подпрыгнули на сиденьях, и потом долго стоял гул в ушах.
Проблема принудительного охлаждения, как я понимаю, всех инверторов (при включении прибора всегда работает вентилятор), была решена небольшой доработкой в виде маленького выключателя, размещенного на удобном месте — щёлк — инвертор загудел вентилятором, щёлк — отключился.
Кому поможет — буду только рад!
