Установка замков двери от УАЗ 31519
Всем привет!
Одна за другой рассыпались механизмы замков двери, 3 из 4 не открываются
Были приобретены замки дверей от УАЗ 31519 — 2800р.
1) Снимаем обшивку двери
2) Снимаем механизм запирания двери, и готовим новые замки к установке, мои немного заедали

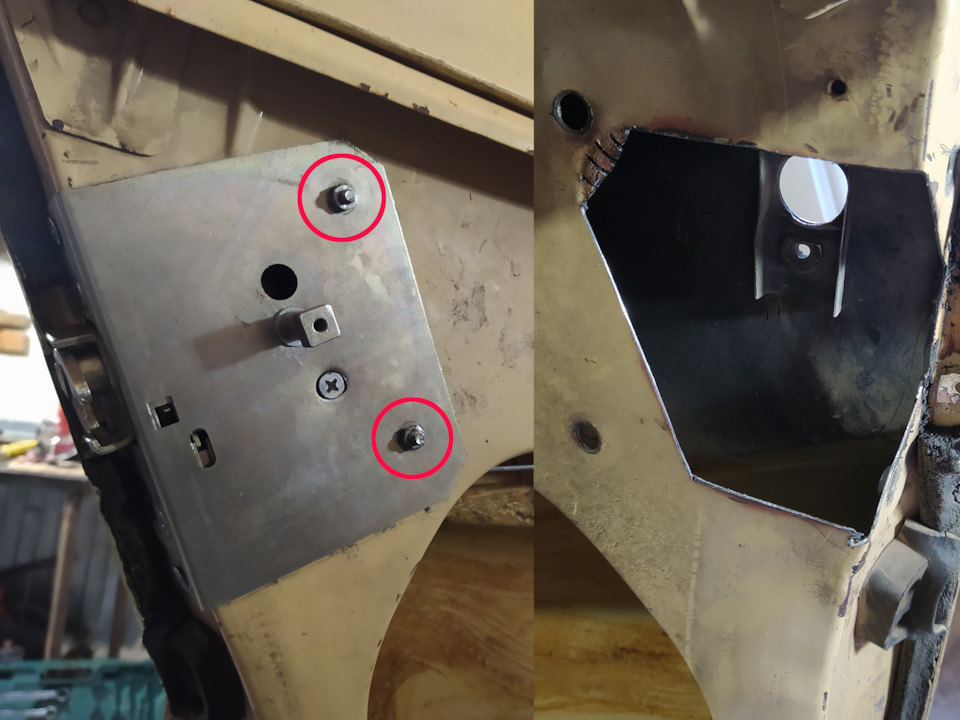

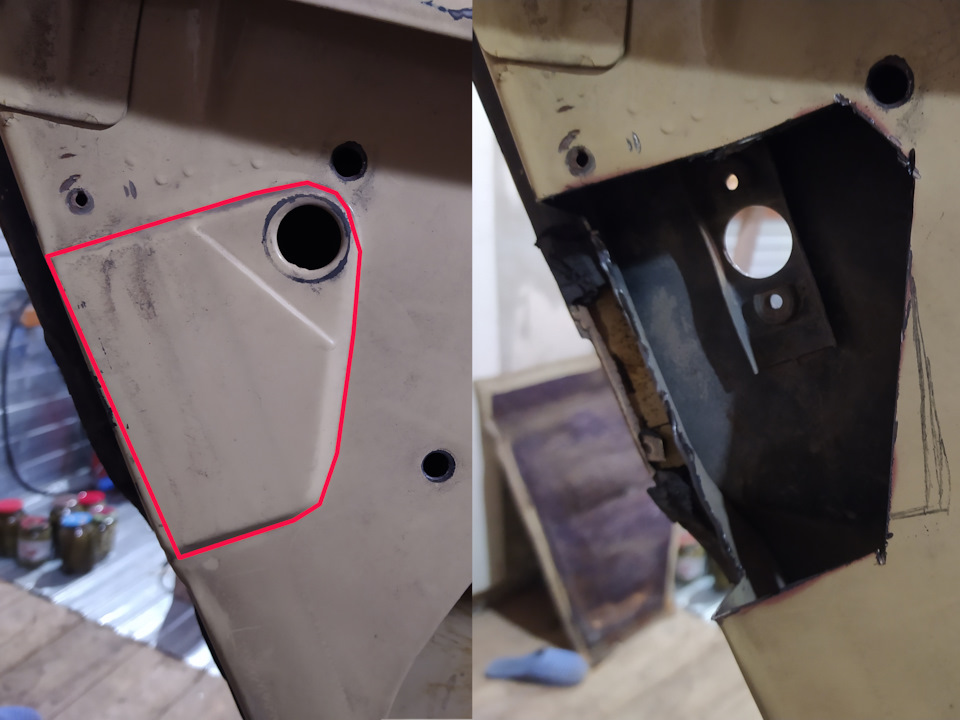

3) Вырезаем часть двери
3.1) Первый делом вырезаем выступающую часть двери
3.2) Прикладывая механизм постепенно вырезаем, подгоняем, не торопитесь вырезать большими кусками

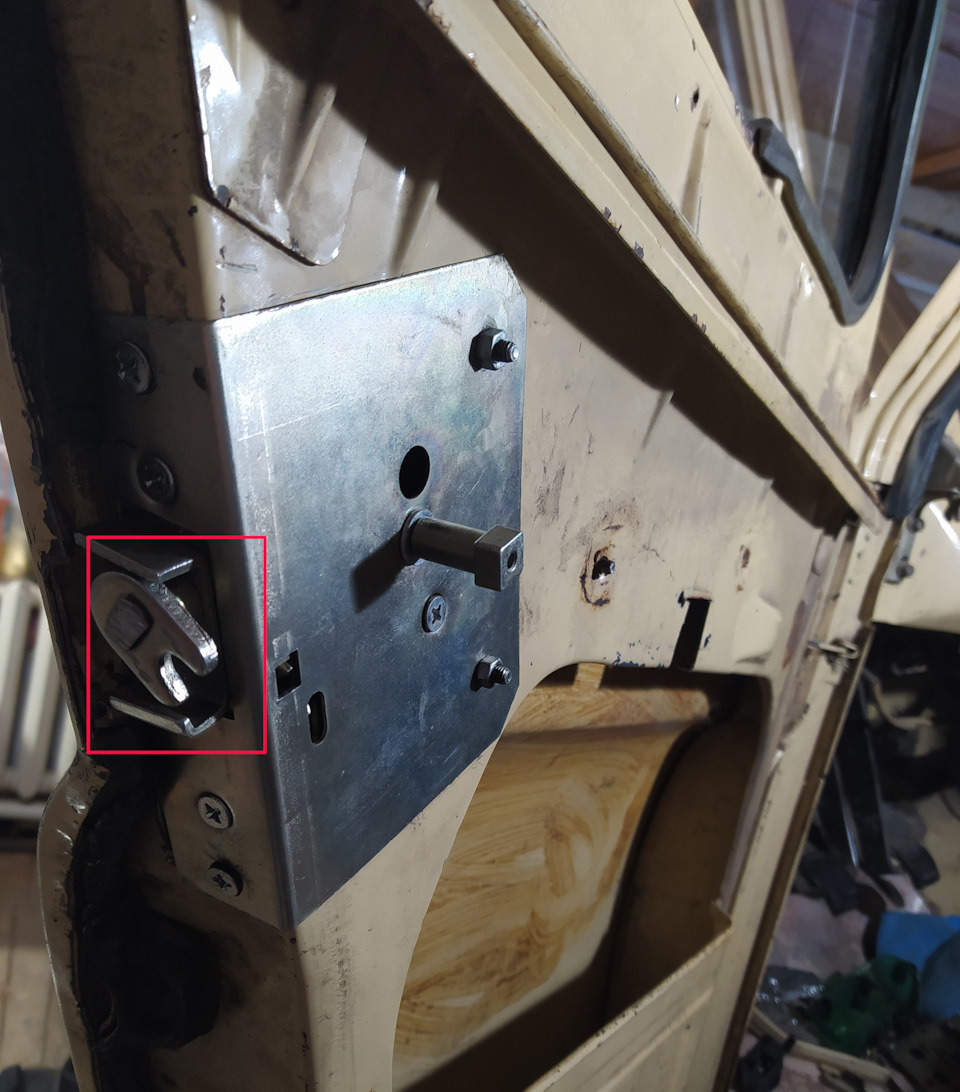

4) сверлим дырки под боковые шурупы и примеряем замок двери, для того чтобы закрепить на боковые шурупы, придется открутить и вынуть механизм

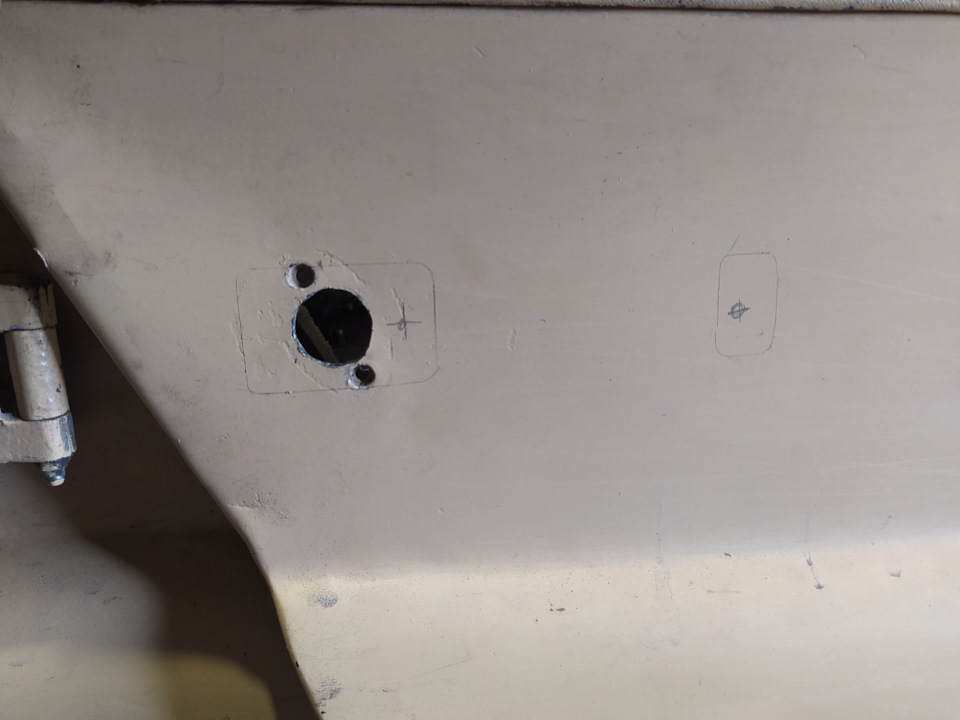

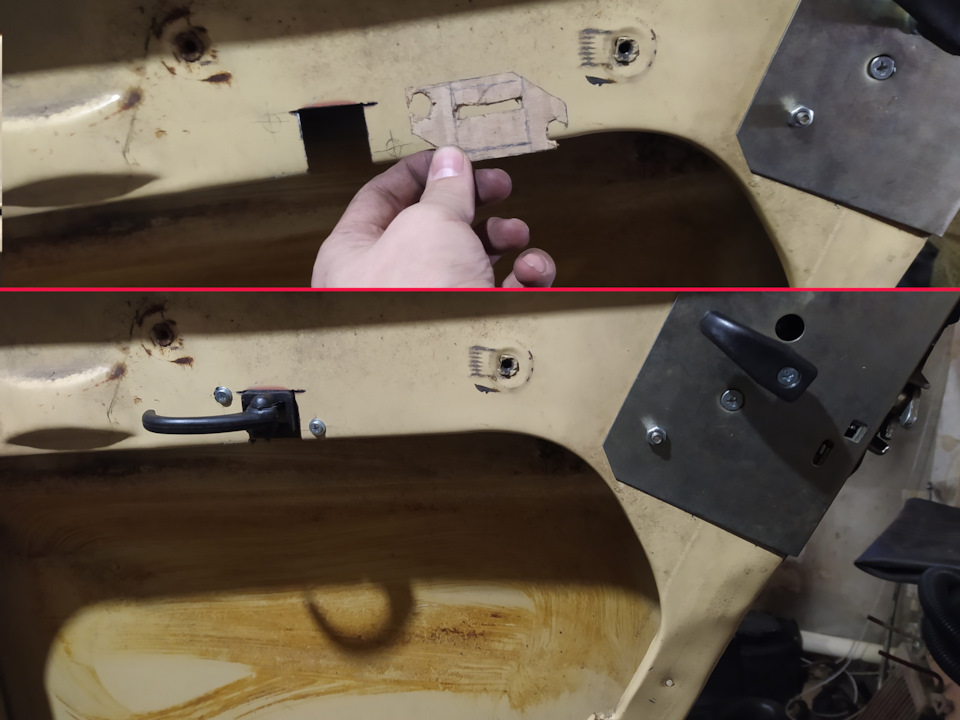

5) Крепим ручку двери, для этого расширяем дырку, и сверлим под болты для ручки (мне помог сделанный из картонки ШАБЛОН ручки двери)
6) Ставим ручки открывания
7) После того как все встало на место, обильно смазываем и ставим все на место
на первую дверь, замок ставил 2 дня, последующие 2 замка в 1 день
Затраты: комплект замков 2800 р. + гайки-болты-шурупы около 300 р.
Замена на Уаз 31512 замков старого образца на хантеровские
Озадачился данной проблемой, но к сожалению по этому вопросу в поиске ничего не нашёл, пришлось гуглить и вот что получилось:
Доработка дверей и установка накладных замков
На ранее выпущенные автомобили семейства УАЗ–31512 взамен замков модели УАЗ–469 могут быть установлены накладные запирающиеся замки с ручками безопасного типа. Комплекты таких замков (см. табл. 8.1) реализуются предприятием.
Рекомендуется следующий порядок установки замков:
1. Снимите с двери замок, наружную и внутреннюю ручки, со стойки кузова – защелку.
Рис. 8.26. Внутренняя панель левой двери
Рис. 8.27. Наружная панель левой двери
2. Разметьте и вырежьте фигурное отверстие на внутренней панели двери (рис. 8.26), разметьте и просверлите два отверстия «Б» и «В» Ж 7 мм (рис. 8.26, вид А). Срубите усилитель «А» (рис. 8.27). Для удобства работы дверь рекомендуем снять.
Ищу однополчан ДМБ 2000. Один откликнулся. Теперь нас тут двое! тел. 918 27 восемь восемь 42девять
2 Ответ от borman101 28.09.2012 20:36:16
Re: Замена на Уаз 31512 замков старого образца на хантеровские
Рис. 8.28. Приспособления для выполнения подштамповки под установку гайки-клинч М6
3. Выполните подштамповки и расточите отверстия «В» и «Г» как показано на рис 8.26, I. Для выполнения подштамповки используйте одно из приспособлений, изображенных на рис. 8.28. Предпочтительнее применять приспособление 8.28, а, при применении приспособления 3196 возможно незначительное повреждение окрашенных поверхностей.
4. Установите в отверстия «В» и «Т» гайки 29 и расклепайте (рис. 8.26, I).
Рис. 8.29. Внутренняя панель левой двери
5. Разметьте, вырежьте и просверлите на внутренней панели двери одно прямоугольное отверстие, два овальных отверстия и одно отверстие Ж 20 мм (рис. 8.29).
6. Раззенкуйте отверстие на наружной панели двери с Ж 22 мм до Ж 25 мм (рис. 8.27, сечение А–А).
7. Разметьте и просверлите два отверстия Ж 8 мм на наружной панели двери (рис. 8.27).
Ищу однополчан ДМБ 2000. Один откликнулся. Теперь нас тут двое! тел. 918 27 восемь восемь 42девять
3 Ответ от borman101 28.09.2012 20:37:56
Re: Замена на Уаз 31512 замков старого образца на хантеровские
Рис. 8.30. Общий вид замка и привода (наименование поз. см. в табл. 8.1)
8. Установите противошумные пластины 7 на левую тягу 5 внутренней ручки (рис. 8.30).
9. Установите левую тягу 5 внутренней ручки с пластинами 7 на рычаг внутреннего привода левого замка 1, закрепите конец пластины 7 на тяге 5.
10. Установите внутреннюю ручку 16 на второй конец тяги 5, закрепите конец пластины 7 на тяге 5.
11. Установите замок с приводом на внутреннюю панель двери, совместив отверстия в усилителе замка с отверстиями на внутренней панели двери. Закрепите усилитель с замком двумя винтами 19, шайбами 20, гайкой 15 и шайбой 28 (рис. 8.30, сечения Б–Б и Е–Е), двумя винтами 21, шайбами 22, гайкой 15 (рис. 8.30, сечение Д–Д и Ж–Ж). Подтяните винты крепления замка к усилителю.
12. Установите внутреннюю ручку 16 с прокладкой 17 на внутреннюю панель двери, совместив отверстия кронштейна ручки с отверстиями во внутренней панели двери. Закрепите внутреннюю ручку двумя винтами 23 с шайбами 24 и 25.
13. Установите переднюю левую наружную ручку двери 11 с механизмом запирания на наружную панель двери, через отверстия во внутренней панели двери Ж 20 и через отверстие в усилителе замка закрепите ручку винтами 27 с шайбами 22 и 28.
14. Установите прокладку 10, розетку 9 и ручку внутренней блокировки 8 на ось ручки внутренней блокировки замка, закрепите винтом 26.
15. Проверьте работу замка наружной и внутренней ручками, а также блокировку замка при помощи внутренней ручки блокировки. При необходимости отрегулируйте работу привода замка смещением внутренней ручки вдоль овальных отверстий во внутренней панели двери. Замок должен срабатывать в промежуточном и полностью закрытом положениях без заеданий.
16. Установите левую защелку 3 на имеющиеся отверстия в стойке кузова. Закрепите винтами 19 с шайбами 20.
17. Проверьте совместную работу замка и защелки. Для нормальной работы замка рекомендуется выдержать размер 3–0,5 (рис. 8.30, разрез Г–Г) установкой, при необходимости, под защелку 3 пластины 18 или регулировкой двери в петлях.
Порядок установки замков, ручек и защелок правых дверей аналогичен.
По этой схеме самостоятельно заменил все замки и ручки дверей всё отлично становится . Будут вопросы пишите.
Установка новых дверных замков
Всем привет!
Общеизвестная проблема Патриотов — это замки дверей, с ними вечная проблема, они просто плохо работают, двери открываются с усилием, ну все всё об этом знают…
Короче я решил все таки попробовать решить эту проблему, тем более на Драйве2 полно постов на эту тему. В принципе, по большому счету все решения сводятся к 2 видам. Это либо замена замков на бесшумные, либо регулировка тяг в самой двери, причём в этом случае замки могут быть оставлены как родные, так и заменены на другие. Комбинация тоже возможна)))) Я решил пойти по первому пути.

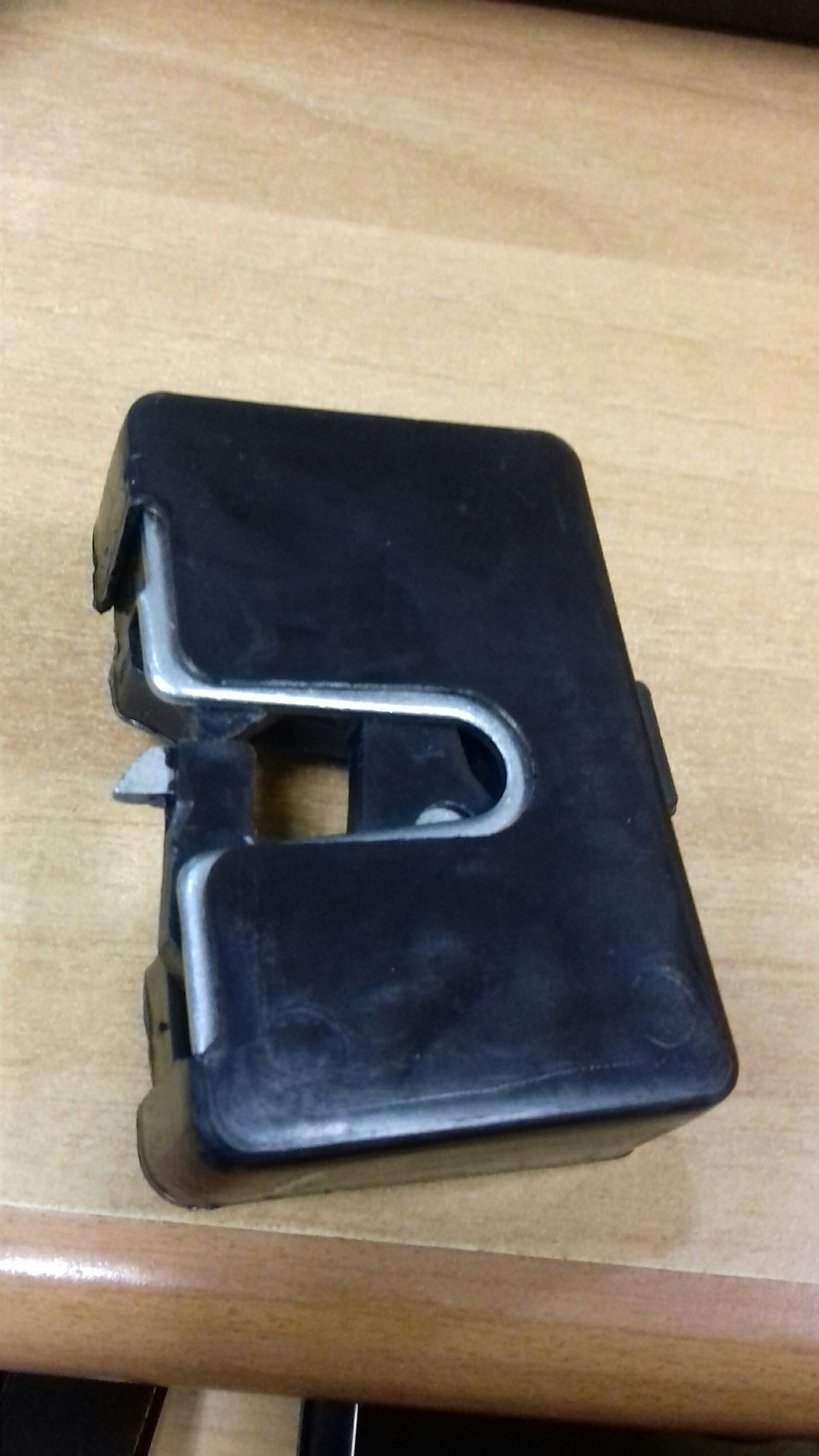

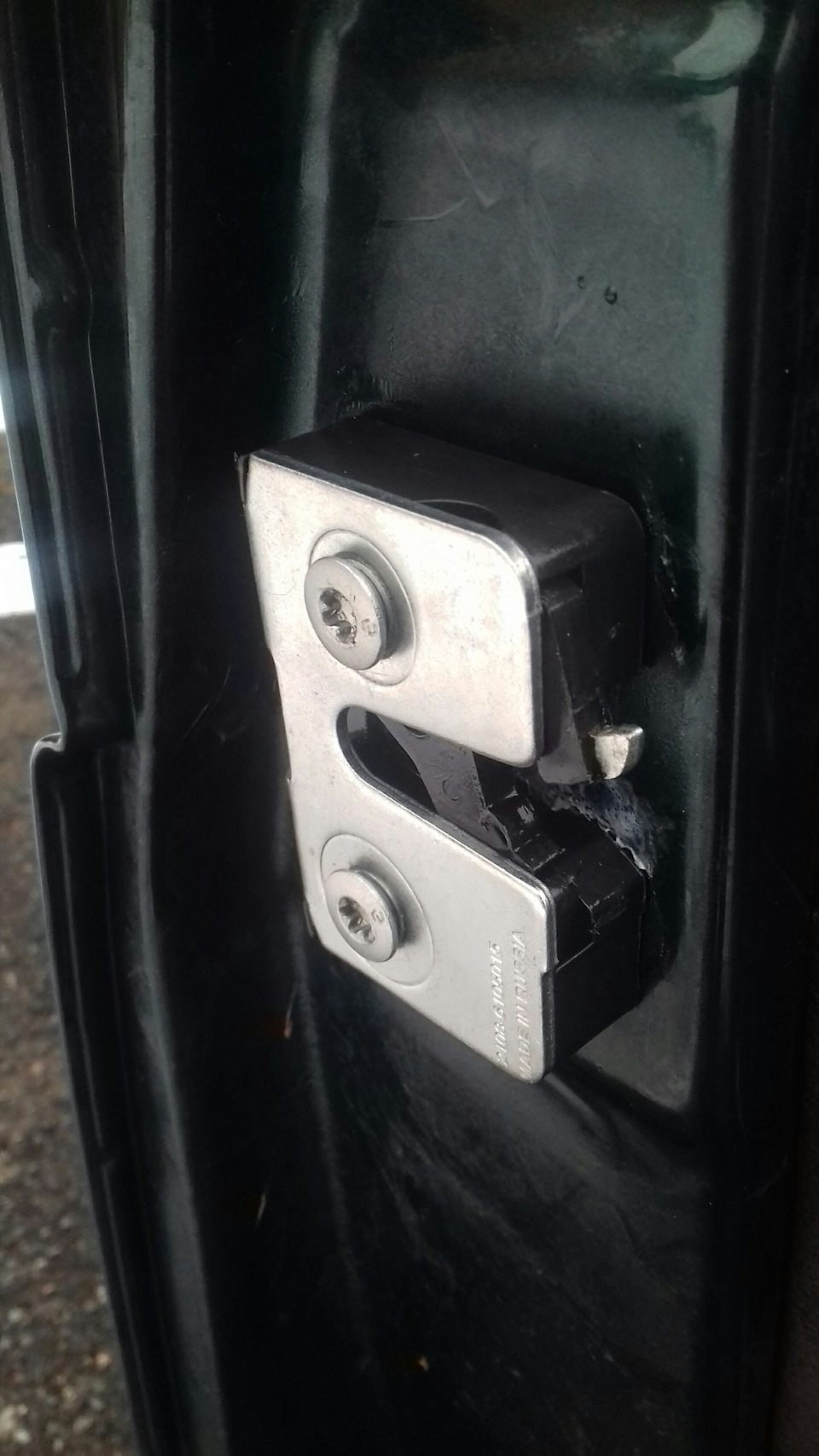

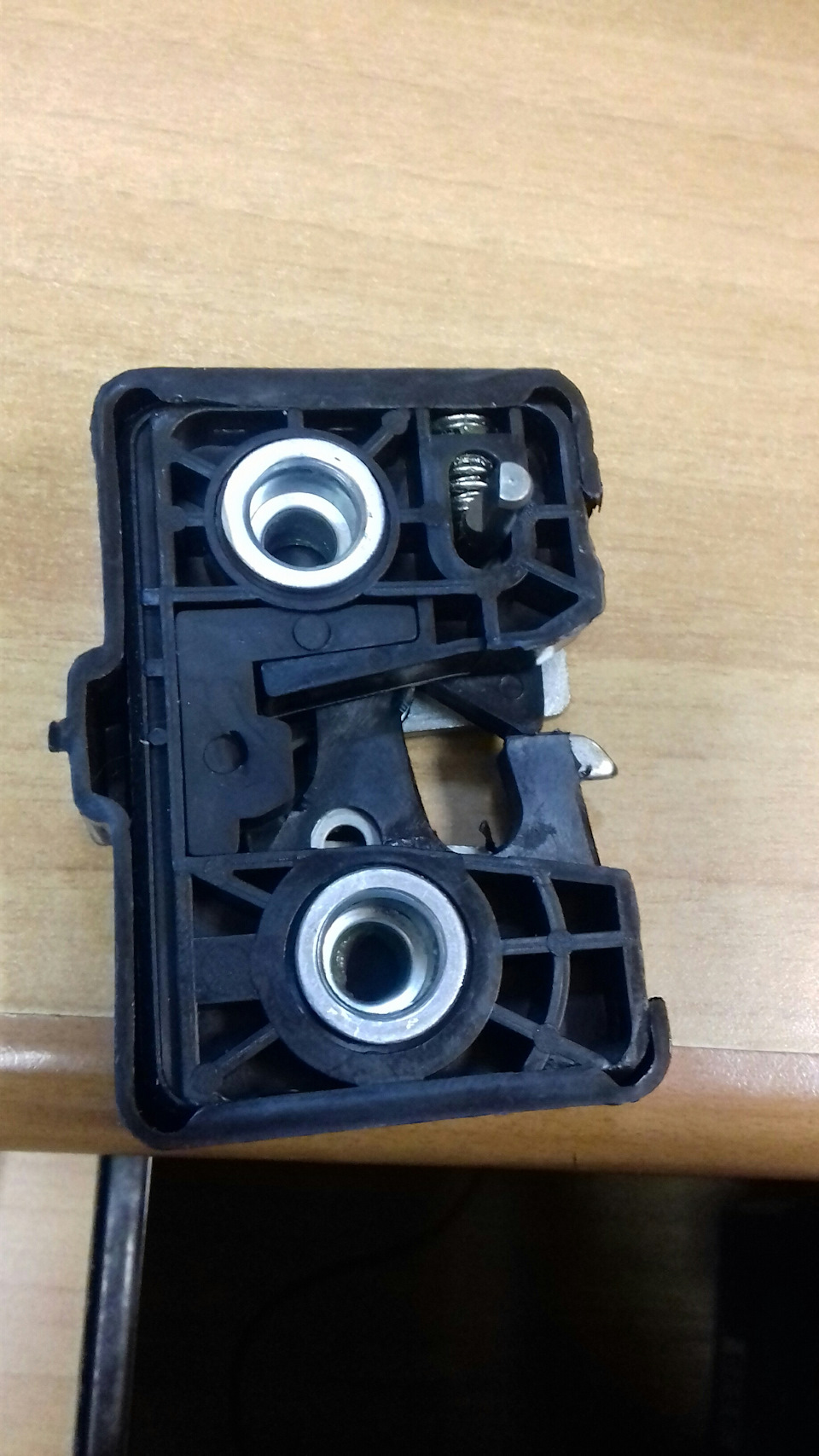

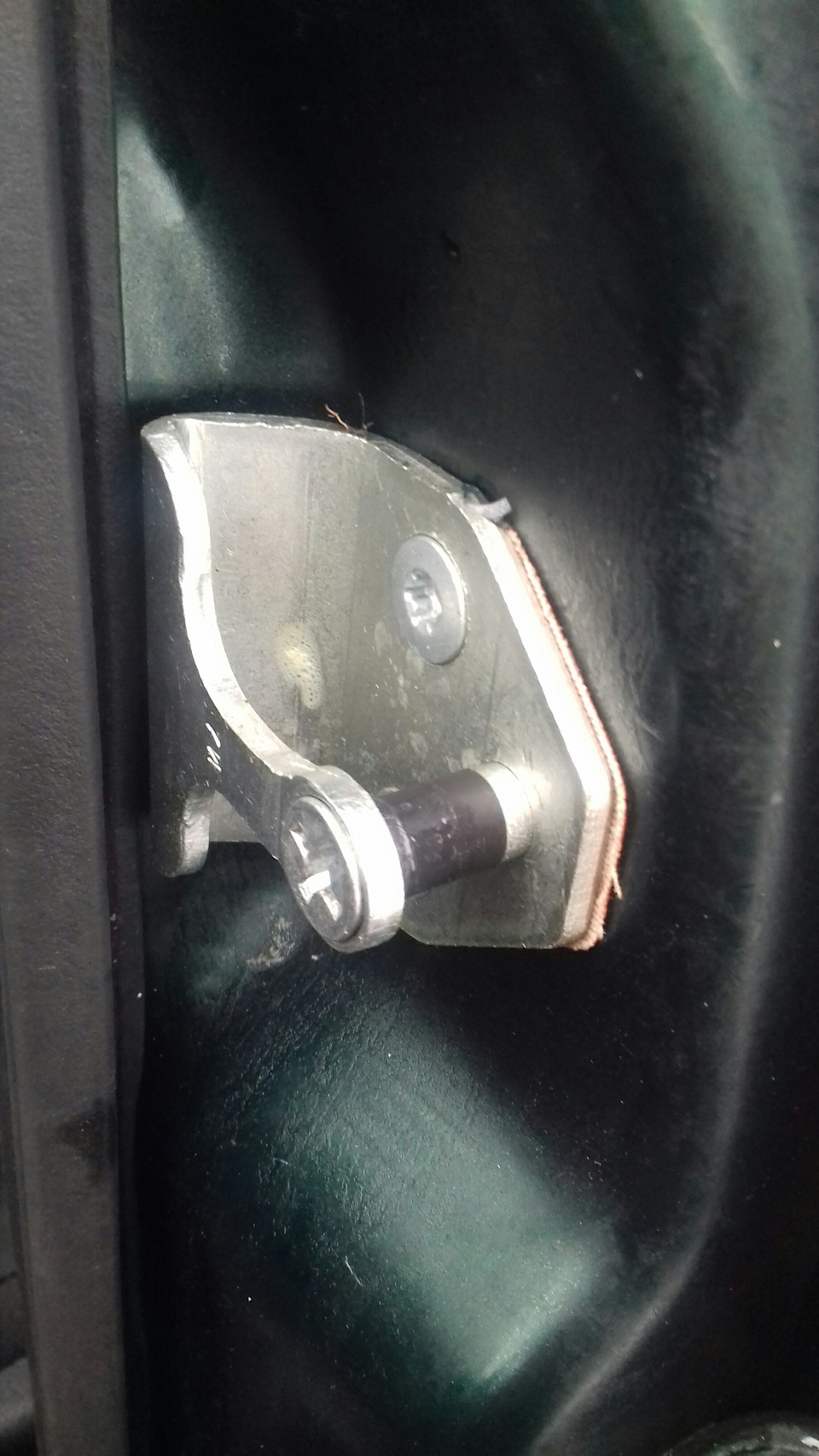

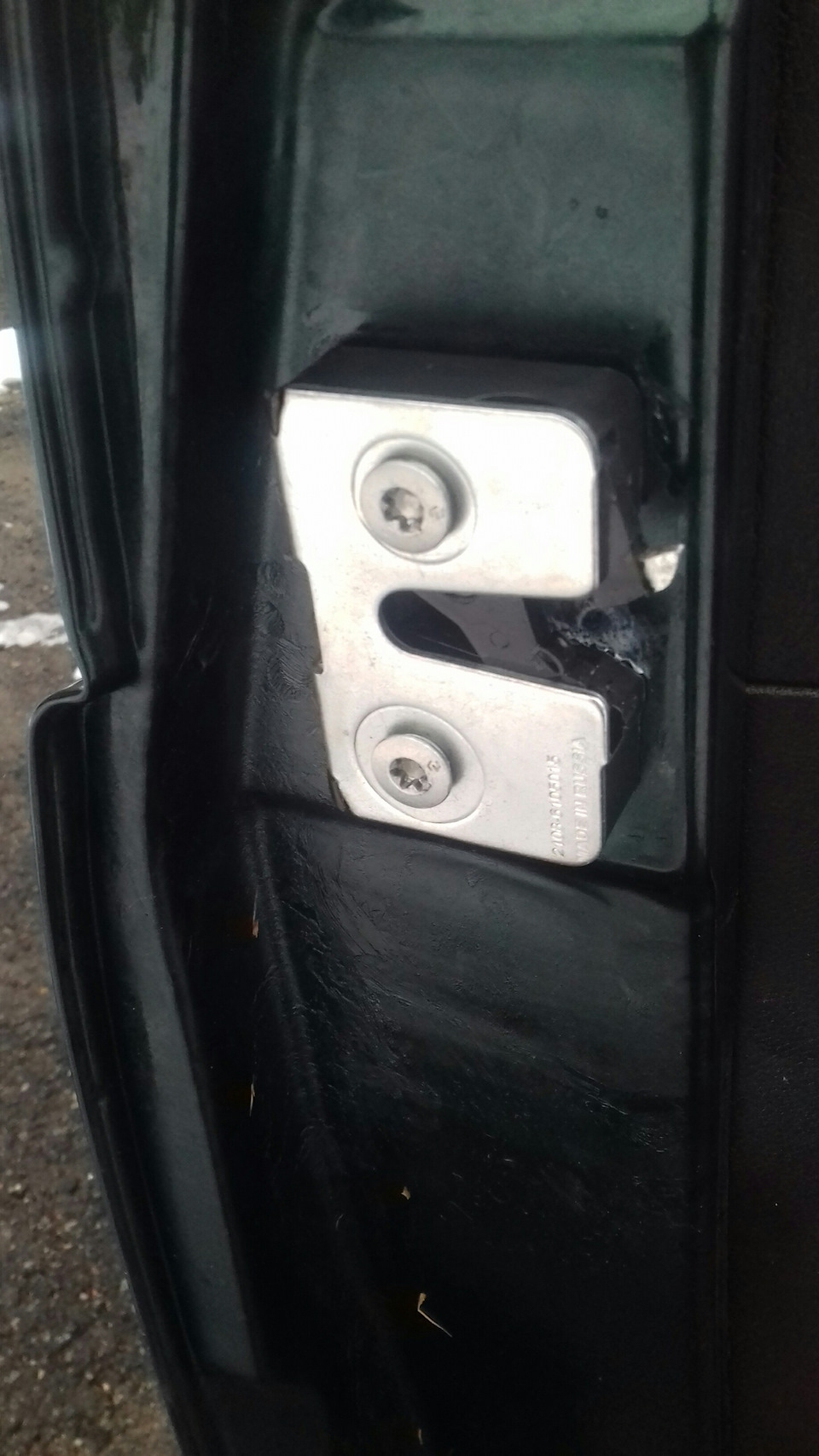

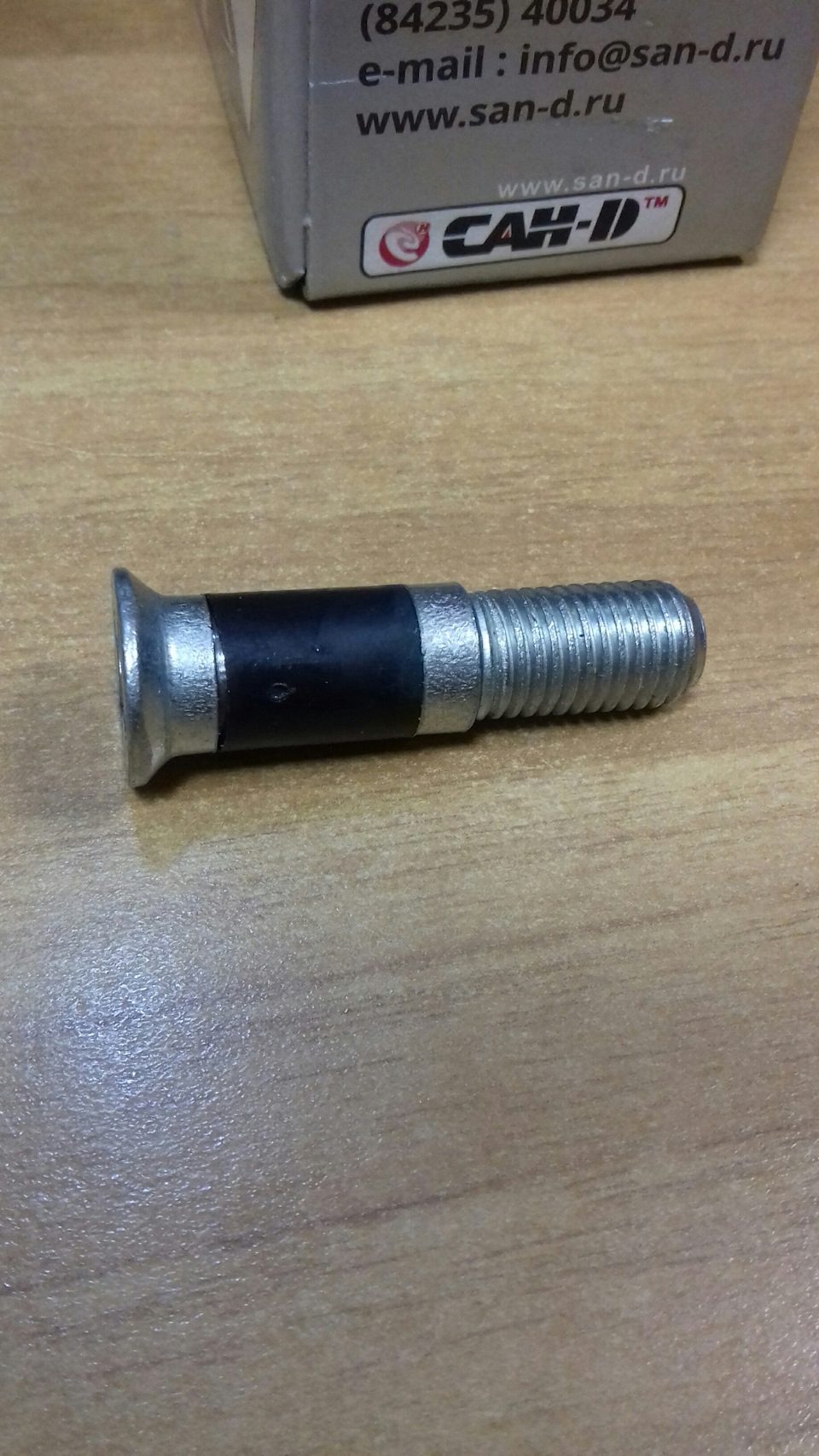

В магазине автозапчастей были куплены новые замки с пальцами в комплекте. После этого собственно была выполнена сама работа по замене замков. Там все просто, единственное, что необходимо добавить, так это то, что без хорошей ударной отвертки там делать нечего, вы просто не сможете ничего открутить, винты затянуты так сильно, что обычной отверткой их не взять. Да, и ещё, с замками в комплекте идут пластмассовые накладки, но они у меня не встали, в них необходимо высверлить отверстия для винтов крепления замков, пока не стал заморачиваться — делали все на улице и все промокли))))
Теперь по результатам. …, в целом работа замков теперь значительно улучшилась и максимально приблизилась к нормальной, только почему то задняя левая дверь по прежнему подклинивает, я так думаю это именно тот случай когда замены замков мало и требуется ещё и регулировка тяги. Но этой дверью у меня почти никто не пользуется, поэтому пока оставлю так.
Всем удачи на дорогах.
Цена вопроса: 620 ₽ Пробег: 1 151 км
Запчасти
Втулка, листовая рессора
Как на уаз установить новые замки
Адрес: Украина Чернигов
Сообщений: 51
Установка замков от ВАЗ-2109
Все началось стого что мне надоело когда едиш по кочкам стучат двери. Начали мы эту работу с изготовления этой железки для крепления замка которую хорошо видно на 11 фото. Естественно весь эксперимент начался с боковой двери. Как я уже описывал надо просверлить два отверстия для крепления ручки и немного распилять вперед. Потом по длине тяги от ручки выставить замок( мы его сначало установили на саморезы) дальше мы нашли место для крепления пальца крепления замка на стойке. Изогнули тягу для внутренней ручки, кнопки закрытия из нутри и активатора центрального замка( предварительно его закрепив). Сделали декоративную крышку из оцинковки и обкеили ее винилист кожей. Потом подъехали к соседу и все что надо приварили. Смотрите все по этой двери на фотках. Я в своем старом сообщении немного не дописал по времени работ 6 часов одна дверь.
