Как прошить стиральную машинку indesit

Программатор для прошивки стиральных машин indesit

Чаще всего перепрошивка стиральной машинке требуется при выходе из строя электронного модуля. Вы уверены, что диагноз поставлен правильно, хотите сами провести операцию? Мы подскажем, как прошить стиральную машину самостоятельно.

Признаки поломки модуля управления

соответствующий код ошибки на дисплее;
индикаторы панели хаотично мигают;
программы не включаются, работают некорректно;
путается последовательность процессов, пропускаются некоторые этапы;
температура воды, время стирки не соответствуют назначенному режиму;
двигатель самопроизвольно меняет количество оборотов;
барабан беспричинно изменяет направление вращения.

Тестирование платы управления СМА

Для диагностики придётся снять верхнюю крышку стиралки, демонтировать переднюю панель, чтобы добраться до платы управления. Сняв плату, убедитесь в целостности элементов микросхемы визуально и прозвонив мультиметром. Процесс проверки платы управления поможет провести это видео:

Прошивка модулей

Чтобы прошить машину самому через ноутбук, понадобится:

ноутбук;
электронная плата вышедшей из строя машинки;
программатор с драйверами;
программа для прошивки, соответствующая модификации СМА.

Программатор — специальное устройство, соединяющее модуль с ноутбуком. С его помощью программа, установленная на ноутбук (компьютер), восстанавливает командные алгоритмы в памяти СМА.

Выбор программатора для прошивки

Программаторы для СМА

Программатор с кабелем и программным обеспечением

Как прошить модуль управления самому

Схема подключения программатора

Если вы всё сделали правильно, а микросхема не распознаётся, возможно, при диагностике вы пропустили повреждения элемента. Ещё раз проверьте мультиметром полупроводники, симисторы, прочие части электросхемы.

Как видите, вполне реально провести такую процедуру самому. Главное — вооружиться необходимыми знаниями, соответствующим оборудованием, энтузиазмом. Терпения вам и удачного ремонта!

Прошивка стиральной машины – ответственное мероприятие, выполнение которого рекомендуется доверять опытному мастеру, предоставляющему гарантии. Как правило, такого можно найти в специализированном сервисном центре, он легко справится с любой поломкой от А до Я.

Программатор

Уверенные в своих технических способностях, а также владельцы старых давно отслуживших свое машин, могут выполнить увлекательную операцию своими силами. Особое внимание уделите вопросу прошивки, если у Вас стиральная машина Индезит. Абсолютным исключением является стандартная процедура прошивки для стиральных машин, работающие на платформе Arcadia.

Предварительная диагностика

Прямой признак неисправности электронного модуля всего один – соответствующий код ошибки на дисплее. И даже его отсутствие не исключает полностью сбой в работе модуля. Большинство признаков неисправностей могут свидетельствовать о неправильной работе платы, а также о поломках других деталей.

Перед принятием решения самостоятельно прошивать стиральную машину, необходимо убедиться, что неисправность не кроется в каком-то другом ее узле. Необходимо снять верхнюю и переднюю панели корпуса.

Диагностика модуля

Демонтируются они следующим образом:

откручиваем саморезы верхней крышки, они находятся со стороны задней стенки корпуса стиральной машины;
сдвигаем крышку и убираем ее;
фотографируем все соединения, чтобы впоследствии по фото можно было правильно собрать;
скучиваем саморезы, которые держат панель управления, отсоединяем провода, которые крепятся к ней через разъемы;
открываем защелки и снимаем нижнюю панель;
снимаем манжету, вытягиваем хомут, нажав на пружину;
раскручиваем саморезы, на которых держится передняя панель;
снимаем замок люка;
снимаем переднюю панель, приподняв ее.

корпус стиральной машины

Корпус стиральной машины

Исключив неисправность в других деталях, осматриваем электронный модуль на наличие механических повреждений. Если визуально таковых нет, вероятность программного сбоя высокая.

Если какое-то оборудование не распознается

На этапе подключения оборудования для прошивки Вы можете обнаружить, что какой-то элемент не распознается.

Если компьютер не видит программатор, он может быть неисправным, или не совместим с операционной системой компьютера. Если перезагрузка, использование другого USB-порта не помогают, есть смысл попробовать подключить программатор к другому компьютеру, с другой операционной системой. Если безрезультатно, придется вернуть аппарат продавцу либо списать на свои убытки.

Подготовка оборудования

Для прошивки модуля стиральной машины требуются:

программатор;
компьютер или удобнее ноутбук;
плата управления стиральной машины.

С компьютером и платой вопросов не возникает. Что касается программатора, его предстоит купить или собрать.

плата управления стиральной машины

Плата управления стиральной машины

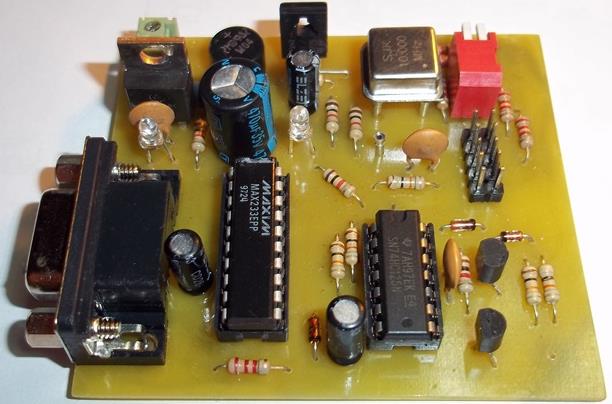

Самостоятельная сборка целесообразна при невозможности купить готовый. Покупка готового имеет очевидные преимущества:

доступность программ для него;
высокая вероятность исправной работы, так как он собран и протестирован специально обученными профессионалами;
стоимость готового программатора сопоставима с общей стоимостью запчастей для самодельного.

Программатор

При намерении освоить прошивку и заняться оказанием подобных услуг, можно рассмотреть покупку профессионального программатора для прошивки стиральных машин, обойдется он в несколько тысяч рублей. Для единичного случая достаточно будет приобрести самый простой. Цена таких устройств на Aliexpress начинается от 80 рублей за штуку. Принцип и качество их работы аналогичны дорогим.

Разница в уязвимости. Дорогой программатор защищен добротным корпусом, имеет дополнительные сигнализаторы, у него симпатичный дизайн. Дешевый не имеет деталей комфорта и эстетики, скорее всего, в ближайшем будущем выйдет из строя от попадания пыли или какой-нибудь царапины.

Программатор стиральной машины

При покупке программатора уточняйте его совместимость с Вашей операционной системой.

По соображениям качества и безопасности при скачивании драйверов поиск начинать всегда предпочтительно с сайтов производителей и официальных сервисных служб.

Описание

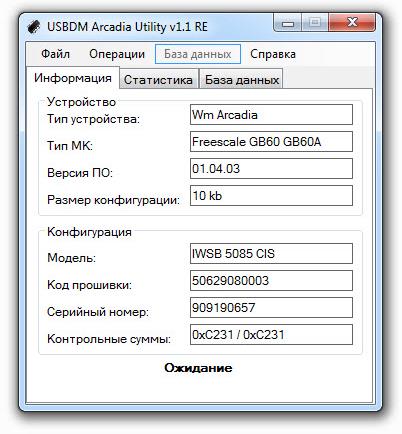

Программа для прошивки Arcadia

Просмотр прошивки в 16 ричном виде
Результат анализа прошивки и статистика ошибок
Выбор ком порта
Название устройства, подключенного к выбранному порту
Автоматическое определение платформы (типа модуля)
Определение типа техники
Определение версии SW микроконтроллера
ТИП микроконтроллера

Возможности

При запуске программа автоматически подгружает список COM портов и выбирает последний, так как в большинстве случаев это и есть программатор, для того чтобы убедиться в этом нужно зайти в диспетчер устройств и открыть вкладку порты, номер порта программатора и нужно поставить в программе, например программатор IndesitKey Bluetooth USB определяется как устройство CH340 или CH341 если подключен через USB, при подключении через блютуз, он определиться как HC-05 или HC-06 (возможно иное имя), некоторые программаторы создают сразу несколько COM портов и нужно выбрать исходящий ком порт,

Ошибки в работе

Основные ошибки вызваны невнимательностью пользователя, которые забывают перевести программатор в положение ком порта, при работе через USB или блютуз при работе через него

Не подавайте питание на модуль при работе через USB

Перед подключение обязательно проверьте напряжение +5V на сетевом разъеме

В процессе записи не шевелите разъем и не вынимайте программатор

После прошивки проверьте прошивку чтением

В случае ошибок в работе напишите на

История

Активация программы

Для защиты сайта от злоумышленников мы предусмотрели систему защиты, которая формирует уникальный код, на основание Вашего компьютера и выводит Вам его при анализе файла прошивки через программу

Данный код нужно вставить в поле и нажать регистрация, если у Вас сменился компьютер

, то Вы можете ввести код повторно и программа начнет анализировать файлы.

Так же программу можно использовать только для чтения и записи прошивок без ограничений на регистрацию, а анализ файла производить в ручную на данном сайте

Высвечивается в правом окне программы, после загрузки прошивки, если кода нет и анализ прошивки проходит, значит регистрация прошла успешна, в противном случае напишите на [email protected]

Скачивание программы

это сгенерированное число в 16 ричном виде, которое очень достоверно позволяет определить целостность файла, необходимо для защиты от исправления и внесения изменений злоумышленниками, так при любом иземенение программы SHA1 в файле измениться и перед установкой Вы можете проверить файл на любой сайте онлайн генераторе и сравнить полученное значение, с тем который прописали мы

Известные баги

Не корректное имя файла считанной прошивки при сохранение
Ошибка стирания статистики ошибок
Проблемы записи Arcadia 3 & Windy
Переключение девайсов при выборе COM порта
Ошибка записи SW 01.04.13

Ошибки в работе и замечания присылайте на

Технические проблемы

Бывает, что программатор просто не может найти управляющий модуль. С большей вероятностью можно утверждать, что проблема кроется в плате. Придется прозвонить все ее элементы мультиметром. Если дефект будет обнаружен, потребуется ремонт блока управления. Данная работа технически сложная, поэтому доверить ее лучше специалистам сервисного центра. Своими руками чинить такую важную деталь не рекомендуется.

Сначала идентифицируем машинку

Каждая стиралка фирмы Индезит имеет штрихкод. Расположен он за дверцей люка барабана. На штрихкоде представлена основная информация об оборудовании, которую следует изучить, прежде чем выполнять ремонт модуля управления. На бирке указывается:

модель стиральной машины Индезит; серийный номер прибора; продуктовый код.

Подбирать прошивку для машинки-автомата следует, опираясь на характеристики стиралки, указанные на заводском штрихкоде.

Уточним, о чем говорит каждый конкретный параметр.

Модель – прописывается с помощью букв и цифр. Обозначение рассказывает о серии изделий. К примеру, производитель СМА Индезит использует такую маркировку: WISL 124 CIS или AQSL 118 EU. На первый взгляд может показаться, что это просто набор символов. На самом деле, в обозначении модели зашифрованы важные данные о машинке, например, максимальная скорость отжима, тип загрузки белья и др.

Прошивка стиральной машины Индезит

Серийный номер – номер машины-автомата, присваиваемый производителем во время изготовления изделия. Уникальный идентификатор закрепляется за стиралкой на заводе. Продуктовый код. Это модель оборудования, интерпретированная в 11-значном числе.

Если вы решили перепрошить модуль СМА Индезит в домашних условиях, следует внимательно переписать информацию со штрихкода на отдельный лист. Важно не ошибиться и не перепутать ни одной цифры или буквы. Данные сведения понадобятся для поиска подходящего программного обеспечения.

Для работы с модулями: EVO-1, EVO-2, Arcadia 1,2,3 Windy и т.д.

Работают с программами:
«Arcadia Service Tool»
«EVO-II Service Tool»
Windy Tool
представленными на нашем сайте и со многими другими, как официальными, так и от сторонних разработчиков.

Ремонт, прошивка электронных модулей:
Стиральных машин, Холодильников, Бойлеров, ПММ, Сушильных машин и т.д.

Одна из наиболее часто встречающихся неисправностей водонагревателей Gorenje это сбой прошивки микропроцессора 7FLITE39F2M6 электронного модуля.

При вклюении бойлера в сеть слышен слабый щелчёк реле и больше никаких признаков жизни. Бойлер не реагирует на нажатие кнопок, индикация не светится.

Программа «Arcadia + Windy Service Tool» с встроенным
Конвертером .s19 для USBDM программатора
и пополняемой базой прошивок (2175 штук)
Мультиязычная.

Программирование и считывание МК, установленных на модулях индикации и силовых модулях Стиральных машин, Посудомоечных машин, Холодильников, Эл.Духовок, Индукционных плит, и т.д.
Протестировано на брендах: Indesit / Ariston, Whirlpool, Bosch, Siemens, Zanussi, Electrolux, Hansa, Gorenje, Haier и т.д. Поддержка R8C/1x,2x,3x, 5x
Программа разработана как простое бюджетное решение и альтернатива эмулятора E8A от Renesas.

Профессиональный ремонт стиральных машин в Саранске. Наши мстера с большим опытом работы быстро и качественно отремонтируют любую неисправность Вашей стиральной машины. Быстро и качественно мастре по реомнту приедет на дом и произведет ремонт на месте.

Любой ремонт от замены ТЭна до ремонта платы управления.

Звоните: 8917-999-60-22, 8917-999-60-24

Доброго времени суток !

В данной статье мы с Вами подробно расcмотрим как правильно прошить модуль стиральной машины через программатор Freescale , который вы сможете приобрести в нашем магазине . Высылаем программатор в любую точку России.

купить программатор Freescale

Установка програмного обеспечения на компьютер.

Для начала необходимо установить все драйверы на Ваш компьютер с которого вы будете производить прошивку электронных модулей стиральных машин Indesit и Hotpoint-Ariston. Этот программатор подходит также для прошивки модулей стиральных машин: Zanussi, Electrolux. Whirlpool, Hansa.

Для того чтобы проще понять как все установить вы сможете воспользоваться видео уроком по установке программатор Freescale на компьютер.

Как прошить стиральную машину ?

Издавна всех мучает один вопрос как же прощить модуль стиральной машины, все очень просто и легко. Есть сервисы которые рассказывают про специфику ремонта и перепрограмирования плат управления. Мы один из этих сервисов и мы помогаем Вам ремонтировать Ваши стиральные машины. Вы зададитесь вопросом почему мы расказываем секреты ремонта? Мы честный сервис и любим своих клиентов поэтомы мы честно делимся опытом и предоставляем Вам возможность попробовать самим произвести ремонт. Но если вдруг у Вас не получится вы сможете обратится к нашим специалистам за помощью !

Так вот как же прошить электронный модуль стиральных машин Indesit / Ariston? Для начала давайте рассмотрим распиновку и подключение программатора к суб модулю платы Аркадиа. Мы будим производить прошувку внутрисхемно, тоесть будем припаивать разъемы.

Прошивка модуля стиральной машины Indesit — Arcadia

Началось все с того, что залил много моющего в СМА Indesit WIL85EX/TE/Y. В итоге полезла пена и попала на блок управления (мозги), в результате чего машинка просто перестала включаться.
Но! Не все потеряно. Начал читать, много где пишут, что нужно подождать 5-10 минут, и вот, чудо. Заморгали индикаторы, которые указывали на ошибку F-12 — ошибка связи блока управления с модулем. Чаще всего из-за слетевшей прошивки.
Поехали дальше… Снял мозги, вынул из пластмассового корпуса и начал внимательно рассматривать. Была влага на краю плате, в результате чего, как я полагаю, и произошел сбой, но из строя ничего не вышло! Процессор стоит SP101655, либо же MC9S08GB60, от Motorola.
Под него, оказывается, нужен специальный программатор — USB BDM.
Ну… Прошить стоит 300 грн., а программатор — 390, на момент покупки. Поэтому решил купить программатор и сделать все сам, нежели отдам 300 за прошивку, завтра опять пойдет пена, и опять платить… А то и хуже!

Вот так выглядит программатор (снизу) и блок управления (сверху)

Прошивка

Где же брать прошивку? Я не стал рыться в просторах паутины, и купил прошивку за $2. По крайней мере точно знаю, что она подойдет.
Теперь перейдем к распиновке. Всего необходимо 4 контакта: VCC — питание, GND — земля, RST — сброс, BKGD — линия, по которой передаются данные..
На субмодуле с процессором это выглядит так

Если же Вы хотите прошить не выпаивая модуль, как делал я, то рекомендую питание подпаивать к выводам конденсатора C007.
Подпаялся, открыл программу, которая шла в комплекте. Если у кого нет, то скачать можно здесь, и драйвера также.
Как уже говорил, открываем программу, выбираем напряжение 3.3В, важно не ошибиться, иначе спалите проц. Затем выбираем прошивку, вводим частоту (см. видео), и прошиваем. Прошили…
Теперь, при первом тесте, рекомендую заранее отпаять провода с субмодуля, ибо это может сказываться на правильной работе.
Если все отлично работает, то поздравляю! Вы восстановили СМА, и скорее всего, сэкономили немало денег.

Прошивка стиральной машины Индезит

При желании своими руками перепрошить управляющий модуль стиралки Indesit, можно столкнуться с проблемой нехватки информации по данному вопросу. Достаточно сложно самостоятельно разобраться, где взять программное обеспечение для конкретной модели, по каким параметрам подбирается прошивка, и как понять, подойдет ли она для вашей машинки. Разберемся, как можно самостоятельно прошить стиральную машину Indesit, на что обратить внимание при проведении работ.

Сначала идентифицируем машинку

модель стиральной машины Индезит;
серийный номер прибора;
продуктовый код.

Подбирать прошивку для машинки-автомата следует, опираясь на характеристики стиралки, указанные на заводском штрихкоде.

Уточним, о чем говорит каждый конкретный параметр.

информация на наклейке Индезит

Модель – прописывается с помощью букв и цифр. Обозначение рассказывает о серии изделий. К примеру, производитель СМА Индезит использует такую маркировку: WISL 124 CIS или AQSL 118 EU. На первый взгляд может показаться, что это просто набор символов. На самом деле, в обозначении модели зашифрованы важные данные о машинке, например, максимальная скорость отжима, тип загрузки белья и др.
Серийный номер – номер машины-автомата, присваиваемый производителем во время изготовления изделия. Уникальный идентификатор закрепляется за стиралкой на заводе.
Продуктовый код. Это модель оборудования, интерпретированная в 11-значном числе.

Ищем прошивку

К примеру, портал может выдать информацию, что такая-то программа применяется до S/N 40829…., другая – от S/N 40425… Это значит, что если серийный номер больше указанного значения, лучше выбрать прошивку, например, 30815480000, если меньше, то 30815480201.

Выбирая прошивку, стоит быть предельно внимательными, неверно подобранное программное обеспечение может привести к выходу оборудования из строя.

Как прошивается машинка?

Прошить автоматическую машинку Индезит в домашних условиях возможно, однако придется хорошо разобраться в этом вопросе. К ремонту необходимо подготовиться. В распоряжении пользователя должны быть:

программатор;
компьютер;
программное обеспечение.

Некоторые стиральные машинки не поддаются перепрошивке управляющего блока, требуя исключительно авторизированное программное обеспечение. К счастью владельцев машинок-автоматов Индезит, модули стиралок от данного производителя легко переустанавливаются.

Программатор необходим для подключения главного управляющего блока СМА к компьютеру. Чтобы произвести перепрошивку стиральной машины Indesit, можно использовать самое обычное устройство от китайского производителя USBDM.

Чтобы переустановить программное обеспечение, необходимо извлечь из корпуса стиралки управляющую плату. Демонтаж производится следующим образом:

обесточьте стиральное оборудование;
отключите технику от коммуникаций;
вытащите диспенсер для моющих средств;
выкрутите болты, расположенные за порошкоприемником;
открутите саморезы, имеющиеся с противоположного края панели управления;
используя шлицевую отвертку, аккуратно разожмите защелки панели;
сделайте фото расположения разъемов на блоке, после чего отстегните их;
снимите модуль управления, отстегнув защелки, фиксирующие его на панели.

как делается прошивка

Вот и все, плата оказывается у вас в руках. Теперь расскажем о самом процессе перепрошивки. Один конец программатора подсоединяется к разъему ноутбука, другой – к плате управления. Далее следует загрузить драйвера устройства.

После необходимо закачать на программатор программное обеспечение, которое было найдено ранее и подходящий драйвер. Чтобы перепрограммировать СМА Индезит, необходимо:

Необходимо дождаться, пока запущенный процесс остановится. Если при переустановке контролирующего модуля не высветилось никаких ошибок, значит, прошивка выполнена верно. Можно устанавливать плату на место, собирать автомат и тестировать его работу.

Технические проблемы

Читайте также:

Стиральная машина hotpoint ariston arsl 103 режимы стирки и время
Стиральная машина атлант 45у82 не греет
Какие перегрузки испытывает белье в центрифуге стиральной машины
Ремонт стиральной машины gorenje ws 40109
Обработка паром в стиральной машине candy

Как правильно прошить стиральную машину самостоятельно

Советы, как прошить стиральную машину и не повредить. Стоит ли выполнять прошивку платы своими руками, без помощи мастера? Пошаговая инструкция.

Опубликовано: 28.09.2021 Рубрика: Ремонт техники Автор: Сергей Серомашенко

Как правильно прошить стиральную машину самостоятельно

Как прошить стиральную машину

Если вы решили, что электронная плата стиральной машины неисправна, нужно точно определить поломку. Сделать это можно методом тестирования и прозвона. Если проверки подтвердили, что причины отказа стиралки скрыты в главном блоке, поможет прошивка модулей стиральных машин. О том, как это сделать, пойдет речь в нашей статье.

Проводим подготовительные работы

Как самому перепрошить стиральную машину? Для этой работы нужно купить специальный программатор, который позволит подключить блок управления к компьютеру. Внимательно осмотрите разъемы ноутбука или компьютера, к которому будет выполняться подключение. Выбранный программатор должен совпадать с типом разъема: LPT, COM и USB.

Рекомендуется выбирать фирменный переходник. Например, для модуля типа «Аркадия» подойдет программатор USBDM Memory Dump. Некоторые мастера собирают такой переходник самостоятельно, но это не лучший выход. Почему?

К самодельному оборудованию сложно подобрать программное обеспечение. Зато к каждому фирменному программатору идет соответствующее обеспечение.
Оригинальное оборудование точно будет работать.
Если сравнить стоимость сборки и покупки нового изделия, то разница невелика. Поэтому не тратьте время зря, приобретайте качественный товар.

Обычный программатор для разовой прошивки стиральных машин стоит от 150 рублей. Профессиональное оборудование обойдется в 1500-3500 рублей.

Если вам нужно один раз выполнить ротационную прошивку своими руками, тогда возьмите изделие попроще. Обычный программатор легче в сборке, у него нет навороченного управления. Но в работе он также эффективен, как и более дорогое изделие.

Где найти прошивку

Программа для прошивки стиральных машин скачивается на специальных сайтах. Если вы заказываете программатор в интернет-магазине, к нему может идти программа. Также найти ее можно на сайте производителей комплектующих для вашей модели СМА.

Введите в поисковой строке запрос «скачать программу для прошивки машины (укажите марку и модель)».

Далее рассмотрим, как прошить машину самому через ноутбук.

Как прошить стиральную машину: пошаговая инструкция

Для работы вам нужно снять плату управления со стиральной машины. Перед демонтажем обязательно отключите СМ от сети. Выполните такие действия:

Откройте дозатор для моющих средств. Нажмите на защелку в центре и одновременно потяните лоток на себя. Вынув дозатор, открутите болты, которые за ним находятся.

Открутите болты с противоположной стороны панели управления.
Плоской отверткой разожмите пластиковые защелки панели.
Сфотографируйте положение разъемов на блоке и отстегните их.

Для того чтобы снять сам блок, нужно отстегнуть защелки, крепящие его к панели.

Теперь о том, как прошить модуль управления стиральной машины. Одну сторону программатора подключите к разъему компьютера, другую к электронной плате.

Закачайте на программатор программу прошивки, которую вы нашли ранее, а также драйвера. Затем проверьте, распознал ли компьютер подключенный USB. Для этого нажмите на вкладку «Пуск», выберите там «Панель управления» и «Диспетчер устройств».

Теперь нужно открыть программу и выбрать вкладку «USBDM». Если компьютер распознал соединение, во вкладке высветится название программатора. Чтобы определить, распозналась ли плата управления, нажмите на вкладку «Target». В выбранном разделе «Device Selection» должен показаться номер платы. Если вы его обнаружили, можно приступать к дальнейшим действиям. Как перепрограммировать стиральную машину:

Выберите вкладку «Target». Чтобы загрузить прошивку, нажмите на раздел «Load Hex Files».
После того как файл загружен, нужно запустить программу. Для этого выберите «Program Flash» и ожидайте до окончания процесса. Если в течение работы не высветилось ни одной ошибки, значит, вы успешно выполнили прошивку модуля СМ.

Что делать, если электронный модуль не распознается программатором? Скорее всего, проблема в плате. Нужно поочередно прозванивать все детали тестером мультиметром. При обнаружении неисправности нужен ремонт, поэтому лучше обратиться в сервисный центр. Самостоятельно чинить плату не рекомендуется. Зная, как самому прошить машину, вы можете определить разумность такого ремонта. Если вы способны справиться с работой и точно определить причину неисправности, тогда видео по теме вам поможет:

Как прошить стиральную машину

Признаки поломки модуля управления

соответствующий код ошибки на дисплее;
индикаторы панели хаотично мигают;
программы не включаются, работают некорректно;
путается последовательность процессов, пропускаются некоторые этапы;
температура воды, время стирки не соответствуют назначенному режиму;
двигатель самопроизвольно меняет количество оборотов;
барабан беспричинно изменяет направление вращения.

Убедившись в целостности «материнки», микроконтроллера, можно организовывать подготовку прошивки для стиральных машин. Обратите внимание, есть ли у модуля разъёмы подключения оборудования. Когда таковые отсутствуют, программное обеспечение восстанавливается через процессор. Для этого используется дорогая, профессиональная аппаратура, которая есть в сервисных центрах.

Прошивка модулей

Чтобы прошить машину самому через ноутбук, понадобится:

ноутбук;
электронная плата вышедшей из строя машинки;
программатор с драйверами;
программа для прошивки, соответствующая модификации СМА.

Выбор программатора для прошивки

Профессиональные устройства такого типа стоят от 2000 до 4000 рублей. Их можно приобрести в магазинах запчастей для СМ. В интернет-магазинах продаются недорогие приборы — до 500 рублей, они простые в применении, без «фишек», дополнительных опций, но с главной функцией справляются на ура.

Для каждой торговой марки выпускается отдельный программатор. Драйвера (если они не идут комплектом), индивидуальные программы для СМА, есть в свободном доступе на специализированных сайтах, страницах разработчиков. В частности, чтобы перепрограммировать стиральную машину Indesit , используется USBDM Memory Dump, так называемый программатор «Аркадия». Он подойдёт платформам брендов Electrolux , Whirlpool , Ariston .

Как прошить модуль управления самому

Подключите прибор в подходящий разъём ПК.
С противоположного конца соедините с микросхемой.
Установите драйвера, программный файл.
Откройте вкладку «Панель управления», окно «Диспетчер устройств».
Вкладка USBDM высветит наименование присоединённого прибора.
Чтобы перепрошить, откройте окошко Target.
Номер модуля распознаёт отдел Device Selection.
Нажмите ключ Load Hex Files.
Загрузите «прошивочный» документ.
Выберите кнопку Program Flash.
Ждите, пока файл выполнит процесс.

Как правильно прошить стиральную машину самостоятельно

Признаки выхода из строя управленческого модуля
Подготовительные мероприятия
Программатор
Предварительное диагностирование
Подсоединяем программатор и выполняем прошивку
Если оборудование не распознается
Заключение

Когда поломка СМА случается из-за нарушений работоспособности платы, отвечающей за все управление устройством, рекомендуется выполнить ее перепрошивку. Перед такой процедурой каждый пользователь старается изучить достаточное количество информации по данной тематике, консультируется у знакомых, кто успел столкнуться с подобной проблемой. Итак, как прошить стиральную машину? Сначала необходимо удостовериться, что решение причины отказа СМА заключается исключительно в этом.

Признаки выхода из строя управленческого модуля

К ним относятся следующие симптомы:

на экране машинки появляется код, соответствующий данной ошибке;
индикаторные лампы панели начинают моргать в хаотичном режиме;
программа не активируется, машинка работает некорректно;
нарушается последовательность рабочих процессов, определенные этапы просто пропускаются;
температурный режим воды и временной интервал процесса заданным условиям не соответствуют;
электродвигатель изменяет число оборотов самопроизвольно;
барабан без видимых причин меняет направление вращения.

Подготовительные мероприятия

Те, кто считает, что для прошивки нужно лишь подключить плату к ПК, ошибаются. Для проведения такой работы понадобятся определенные элементы:

Читайте также Газовая колонка течет: что делать, если капает вода

управленческая плата агрегата для стирки вещей;
компьютер с разъемами LPT, USB или COM, соответствующими применяемому программатору;
сам программатор, приобретенный в магазине или изготовленный самостоятельно.

Чтобы прошить плату, нам придется подключить ее к программатору, а последний – к своему компьютеру. Специалисты рекомендуют использовать фирменный элемент, который прошел тестирование, проще подключается, имеет гарантию.

Программатор

Приобретая устройство, необходимо уточнять его совместимость с вашей операционкой. Кроме того, после покупки необходимо скачать драйвера. С этой целью в систему поиска вводится полное название модели стиральной машинки и наименование функции «скачать прошивку». Для СМА фирмы Индезит и Аристон программное обеспечение в большинстве случаев находится в свободной доступности. А вот за материалы для машинок от Атлант, Bosch или LG могут потребовать символическую плату.

Зачастую драйвера для программаторов возможно отыскать и скачать на сайтах интернет-салонов. Если там их не окажется, то можно воспользоваться услугами специализированных порталов для технарей. Как правило, там публикуются целые перечни прошивок.

Решив освоить процесс самостоятельно, чтобы в дальнейшем предоставлять подобные услуги за плату, рекомендуем обратить внимание на приобретение профессионального программаторного оснащения, стоимость которого составит всего несколько тысяч рублей. А если случай единичный, то приобретается устройство попроще, не дороже восьмидесяти рублей за штуку. Качество работы и принцип действия совершенно не отличаются от дорогостоящих аналогов.

Вся разница – в уязвимости прибора. Дорогое изделие имеет плотный корпус, добавочные сигнализаторы, красивый дизайн. Недорогая версия не такая комфортная и эстетичная, в будущем может выйти из строя от малейшего повреждения.

Предварительное диагностирование

Признак того, что необходимо прошить модуль стиральной машины – высвечивание кода ошибки на экране агрегата. Даже его отсутствие не может исключить того, что в модуле не произошел сбой. Большое количество признаков поломок свидетельствуют о том, что плата работает с нарушениями, или выходят из строя другие элементы.

Чтобы принять решение и прошить блок управления стиральной машинки, следует удостовериться, что проблема кроется именно в этом, а не в другом месте. Для этого придется демонтировать переднюю и верхнюю панели корпусной части агрегата:

выкручиваем саморезы верхней панели, сдвигаем и убираем ее;
каждое соединение рекомендуется сфотографировать, чтобы потом легче было выполнять сборку;
освобождаем управленческую панель, отсоединяем проводку;
отщелкиваем и извлекаем нижнюю панель;
сняв манжету, нажимаем на пружинку и извлекаем хомутик;
демонтируем замковое устройство дверцы;
немного приподняв переднюю панель, снимаем ее полностью.

После вскрытия корпуса необходимо проверить мультиметром все элементы, чтобы удостовериться в отсутствии иных неисправностей. Прошивка считается занятием рискованным и весьма трудоемким, так что выполнять его «на всякий случай» не рекомендуется.

Исключив прочие поломки, осматриваем модуль машинки. Если зрительно ничего не обнаружено, то произошел программный сбой.

Подсоединяем программатор и выполняем прошивку

Следует взять плату управления, положить возле компьютера. Через USB подсоединяется программатор, к которому через разъем на шесть каналов подсоединена плата.

Теперь следует установить оригинальную программную версию и драйвера, потом удостовериться, что компьютер уверенно распознает подсоединенное устройство. Для этого следует воспользоваться вкладкой «панель управления», в которой выбирается «диспетчер устройств». После этого выполняются следующие действия:

открывается программа в оригинальном исполнении;
вкладка USBDM должна отобразить наименование подсоединенного программаторного устройства;
теперь следует перейти в Target, в разделе Device Selection найти номер подсоединенного модуля. Если все получилось, то ваша управленческая плата опознана;
используя кнопку Load Hex Files, закачиваем прошивочный файл;
теперь остается дать команду на прошивку, активировав кнопку Program Flash.

Если за время всего рабочего процесса программа сигнализировала про ошибки, то перепрошивка прошла и завершилась корректно.

В случае, когда программатор не распознает управленческую плату, стоит проверить полупроводниковые элементы, один из которых вполне мог выйти из строя. Для этого берется мультиметр, проверяются все семистры и иные элементы. Вполне вероятно, что сначала плате понадобится ремонт. Если перегорели чипы, то потребуется их замена, выполнить которую способен только опытный мастер.

Если оборудование не распознается

Это может случиться на этапе подсоединения элементов, предназначенных для прошивки. Если программатор не распознается вашим компьютером, то он, скорее всего, вышел из строя либо не совмещается с операционкой. Перезагрузка и другой USB-канал не помогли? Рекомендуем использовать другой ПК.

Когда не распознается управленческая плата, следует проверить все ее элементы. Вероятно, что-то придется заменить. Такой ремонт не следует выполнять собственными силами. Будет лучше завернуть плату в чистый пакет и отвезти в сервисный центр.

Заключение

Самостоятельное перепрошивание стиральной машины представляет собой реальный процесс, но довольно сложный в исполнении. Все будет гораздо легче, если заблаговременно запланировать свою деятельность и периодически перепроверять достигнутые показатели на наличие ошибок. Тогда процесс будет проходить значительно быстрее. Естественно, что сначала следует выявить основную причину неисправности, в противном случае процесс перепрошивки окажется бесполезным.

Причин неисправностей может оказаться много. Совсем необязательно, что проблема скрывается в плате. Если вы слабо представляете себе устройство СМА, рекомендуем почитать инструкцию по эксплуатации и иную литературу, которая поможет вам в проведении самостоятельного ремонта. Но если нет уверенности в собственных силах, следует вызвать специалиста.

Как прошить стиральную машину

Если тестирование платы управления стиральной машины показало, что имеются проблемы с выполнением программ стирки, электронные системы глючат, и от этого стиральная машина отказывается работать, может помочь прошивка. В непрофессиональном самостоятельном ремонте проверка и замена прошивок – это крайняя мера. Нужно сначала убедиться, что проблема именно в прошивке, а уж затем рисковать и браться за ее обновление самостоятельно. Рассмотрим же, как делается прошивка на примере стиральных машин Indesit.

Подготовка к прошивке: с чего начать?

Обыватели полагают, что для того чтобы прошить стиральную машину необходимо подключить плату управления через специальный провод к компьютеру, на который нужно установить специальную программу. В действительности не все так просто. Чтобы прошить стиральную машину Indesit потребуются следующие детали.

Плата управления прошиваемой стиральной машины.
Компьютер с LPT, COM или USB разъемом, в зависимости от используемого программатора.
Самодельный или фирменный программатор.

Соответственно компьютер мы подключаем к программатору, а программатор к прошиваемой плате. Начинать нужно со сборки или покупки программатора. Специалисты рекомендуют, приобрети фирменный USB-программатор, доводы следующие:

фирменный программатор уже протестирован и точно будет работать;
к нему проще найти программное обеспечение, нежели чем к кустарному оборудованию;
его проще подключать к компьютеру и плате;
стоит он не дороже, чем те запчасти, из которых вы будете паять свой программатор.

К сведению! Средняя стоимость простеньких фирменных программаторов около 150 руб., для многолетней бесперебойной работы они конечно не подходят, но для разовой прошивки их вполне достаточно. Профессиональные программаторы обойдутся значительно дороже.

После покупке программатора нужно будет скачать прошивку под конкретную модель стиральной машины, скачать драйвера для программатора, установить все на компьютер и убедится в работоспособности программного обеспечения. Затем нужно будет правильно подключить программатор с одной стороны к соответствующему разъему, а с другой к шестиканальному выходу платы управления. Убедится, что устройства распознались и синхронизировались, а уж затем начинать работу.

Приобретаем программатор, качаем прошивку

Дорогостоящие фирменные программаторы довольно широко разрекламированы и их можно найти в любой торговой точке, которая специализируется на продаже запчастей для стиральных машин. Если вам не жалко выложить за такой программатор 1500-3500 рублей, то можете не заморачиваться, идти и покупать. Но если вы хотите поискать устройство попроще и подешевле для разовой прошивки, то вам прямая дорога на страницы интернет магазинов. В интернет магазине можно приобрести неплохой китайский USB программатор Usbasp USBISP 3.3 B/5 B AVR.

Читайте также Можно ли стирать дубленку в стиральной машине или вручную

Работает такой программатор не хуже профессионального, просто устроен он попроще. У него нет защитного корпуса, сложной световой индикации процессов, кнопок и прочих наворотов, но на наш взгляд, не стоит за такое переплачивать. Конкретно Usbasp USBISP 3.3 B/5 B AVR обойдется вам примерно в 146 рублей. Если вы планируете устанавливать программное обеспечение и делать прошивку под 7 Виндой, то лучше купить USB ISP USB ASP ATMEGA8 ATMEGA128, он разработан специально под семерку и хорошо с ней работает. Цена около 120 рублей.

Вот еще список недорогих и вполне подходящих бытовых программаторов:

USB IPS USB APS AMTEL AVR51 – цена 261 руб.
USB10P AVR JTAG ICE 2.0 ATMEGA 3.3 B 0.5A – цена 640 руб.
USB IPS AMTEL AVR ATMega ATTiny51 – цена 400 руб.

Нередко драйвера под эти программаторы предлагается скачать прямо на сайте интернет магазина, но если вы их там не найдете, то точно отыщите на специализированных сайтах для технарей, это не сложно. Также довольно просто можно скачать прошивки для конкретных разновидностей стиральных машин Indesit. Обычно на специальных сайтах эти прошивки выкладываются списком совершенно бесплатно. Нужно в поисковике указать марку и модель стиральной машины Indesit, добавить словосочетание «скачать прошивку» и получить результат.

Обратите внимание! База данных с прошивками на платы управления конкретных моделей стиральных машин находится на сайте производителя электроники для этих машин.

Подключение устройств и прошивка

С программным обеспечением и программатором разобрались, теперь приступим к подключению устройств. Берем предварительно снятую со стиральной машины плату управления и кладем ее на стол рядом с компьютером. Затем берем программатор и подключаем его с одной стороны к USB разъему компьютера, а с другой к шестиканальному разъему платы управления.

Устанавливаем оригинальную программу и драйвера на программатор, а затем убеждаемся, что компьютер корректно распознал подключенное USB устройство. Для этого нужно залезть во вкладку «панель управления» компьютера и выбрать «диспетчер устройств». Далее делаем следующее:

открываем оригинальную программу программатора;
во вкладке «USBDM» должно отобразиться название подключенного программатора – это означает, что программа его корректно распознала;
открываем вкладку «Target», там, в разделе «Device Selection» мы видим номер подключенного модуля – это означает, что плата управления распозналась;
во вкладке «Target» сверху имеется кнопка «Load Hex Files», жмем ее и загружаем заранее скаченный файл прошивки;
после этого в той же вкладке жмем кнопку «Program Flash» и ждем, пока программа прошьет плату.

Важно! Если программа не выдает ошибок в процессе работы, значит, прошивка завершилась корректно.

Если программатор не распознает плату управления, возможно, какой-то ее полупроводниковый элемент вышел из строя. Нужно вооружиться мультиметром и тщательно проверить семистеры и другие элементы на предмет неисправности, возможно, придется чинить плату управления. Если в плате управления выгорели чипы, то заменить их сможет только специалист и то не всякий. В худшем случае придется менять плату управления целиком, а это «удовольствие» очень дорогое.

Подводя итог, отметим прошивка платы управления стиральной машины, дело довольно хлопотное, нужно снять плату управления, купить подходящий программатор, найти и установить на него программное обеспечение, а затем правильно осуществить прошивку. Справиться с этим делом самостоятельно вполне можно, главное точно знать, нужна ли плате прошивка? Ведь причина поломки стиральной машины может быть совсем другой.

Как осуществляется смена прошивки стиральной машины

Придется обратиться к специалисту. На момент написания статьи Arcadia используется в некоторых моделях Indesit и Ariston. Определить модель с такой электронной платформой можно по символу «Y» в конце наименования. У других популярных моделей (например, LG) Arcadia на сегодняшний день не используется.

Предварительная диагностика

Демонтируются они следующим образом:

откручиваем саморезы верхней крышки, они находятся со стороны задней стенки корпуса стиральной машины;
сдвигаем крышку и убираем ее;
фотографируем все соединения, чтобы впоследствии по фото можно было правильно собрать;
скучиваем саморезы, которые держат панель управления, отсоединяем провода, которые крепятся к ней через разъемы;
открываем защелки и снимаем нижнюю панель;
снимаем манжету, вытягиваем хомут, нажав на пружину;
раскручиваем саморезы, на которых держится передняя панель;
снимаем замок люка;
снимаем переднюю панель, приподняв ее.

Вскрыв корпус стиральной машины, нужно прозвонить все узлы, чтобы исключить в них поломки. Прошивка электронного модуля – трудоемкое и рискованное занятие. Прошивать ее «на всякий случай» недальновидно.

Корпус стиральной машины

Подготовка оборудования

Для прошивки модуля стиральной машины требуются:

программатор;
компьютер или удобнее ноутбук;
плата управления стиральной машины.

С компьютером и платой вопросов не возникает. Что касается программатора, его предстоит купить или собрать.

Плата управления стиральной машины

доступность программ для него;
высокая вероятность исправной работы, так как он собран и протестирован специально обученными профессионалами;
стоимость готового программатора сопоставима с общей стоимостью запчастей для самодельного.

Программатор стиральной машины

При покупке программатора уточняйте его совместимость с Вашей операционной системой.

Купив программатор, потребуется скачать драйвера. Для этого в поисковую систему нужно ввести полное наименование модели своей машины + «скачать прошивку». Для стиральных машин Indesit и Ariston программное обеспечение, как правило, в свободном доступе. Для LG, скорее всего, придется оплатить символическую сумму, в зависимости от модели.

Процедура прошивки

достав плату из стиральной машины, соедините ее с программатором, программатор с компьютером;
при распознании программатора его наименование должно отобразиться на мониторе;
распознание модуля можно проконтролировать во вкладке «Target»;
в этой же вкладке нужно прогрузить прошивку;
после нажатия кнопки прошить (Flash), плата будет прошита.

Наглядно подсоединение и запуск прошивки представлены в видео.

Если какое-то оборудование не распознается

На этапе подключения оборудования для прошивки Вы можете обнаружить, что какой-то элемент не распознается.

Читайте также Водонагреватель не греет воду, плохо греет: что делать

Прошивка модуля стиральной машины

Если не распознается плата, придется протестировать ее элементы. Для этого потребуется мультиметр, а также придется скачать и изучить от А до Я схему модуля. Вероятно, некоторые элементы предстоит отремонтировать или купить новую плату.

Для тщательного и глубокого тестирования платы управления требуется специальное образование и высокая квалификация, а также оборудование. Ремонт достаточно дорогой. Но отсоединив элемент, Вы уже сами можете с ним доехать до сервисного центра, что несколько сэкономит Ваши средства. Сервисные центры крупных производителей, таких как Indesit, Ariston, LG присутствуют в каждом городе.

Решив транспортировать электронную плату, ее необходимо положить в чистый пакет, завернуть, например, в полотенце и положить в коробку во избежание повреждений, попадания влаги и пыли.

Как правильно прошить стиральную машину самостоятельно

Признаки выхода из строя управленческого модуля

К ним относятся следующие симптомы:

на экране машинки появляется код, соответствующий данной ошибке;
индикаторные лампы панели начинают моргать в хаотичном режиме;
программа не активируется, машинка работает некорректно;
нарушается последовательность рабочих процессов, определенные этапы просто пропускаются;
температурный режим воды и временной интервал процесса заданным условиям не соответствуют;
электродвигатель изменяет число оборотов самопроизвольно;
барабан без видимых причин меняет направление вращения.

Подготовительные мероприятия

управленческая плата агрегата для стирки вещей;
компьютер с разъемами LPT, USB или COM, соответствующими применяемому программатору;
сам программатор, приобретенный в магазине или изготовленный самостоятельно.

Программатор

Предварительное диагностирование

выкручиваем саморезы верхней панели, сдвигаем и убираем ее;
каждое соединение рекомендуется сфотографировать, чтобы потом легче было выполнять сборку;
освобождаем управленческую панель, отсоединяем проводку;
отщелкиваем и извлекаем нижнюю панель;
сняв манжету, нажимаем на пружинку и извлекаем хомутик;
демонтируем замковое устройство дверцы;
немного приподняв переднюю панель, снимаем ее полностью.

Подсоединяем программатор и выполняем прошивку

открывается программа в оригинальном исполнении;
вкладка USBDM должна отобразить наименование подсоединенного программаторного устройства;
теперь следует перейти в Target, в разделе Device Selection найти номер подсоединенного модуля. Если все получилось, то ваша управленческая плата опознана;
используя кнопку Load Hex Files, закачиваем прошивочный файл;
теперь остается дать команду на прошивку, активировав кнопку Program Flash.

Если оборудование не распознается

Заключение

Как перепрошить стиральную машину канди

Признаки поломки модуля управления

соответствующий код ошибки на дисплее;
индикаторы панели хаотично мигают;
программы не включаются, работают некорректно;
путается последовательность процессов, пропускаются некоторые этапы;
температура воды, время стирки не соответствуют назначенному режиму;
двигатель самопроизвольно меняет количество оборотов;
барабан беспричинно изменяет направление вращения.

Тестирование платы управления СМА

Прошивка модулей

Чтобы прошить машину самому через ноутбук, понадобится:

ноутбук;
электронная плата вышедшей из строя машинки;
программатор с драйверами;
программа для прошивки, соответствующая модификации СМА.

Выбор программатора для прошивки

Программаторы для СМА

Программатор с кабелем и программным обеспечением

Как прошить модуль управления самому

Схема подключения программатора

Интерфейс программатора на ПК

Подключите прибор в подходящий разъём ПК.
С противоположного конца соедините с микросхемой.
Установите драйвера, программный файл.
Откройте вкладку «Панель управления», окно «Диспетчер устройств».
Вкладка USBDM высветит наименование присоединённого прибора.
Чтобы перепрошить, откройте окошко Target.
Номер модуля распознаёт отдел Device Selection.
Нажмите ключ Load Hex Files.
Загрузите «прошивочный» документ.
Выберите кнопку Program Flash.
Ждите, пока файл выполнит процесс.

Как прошить стиральную машину

Проводим подготовительные работы

К самодельному оборудованию сложно подобрать программное обеспечение. Зато к каждому фирменному программатору идет соответствующее обеспечение.
Оригинальное оборудование точно будет работать.
Если сравнить стоимость сборки и покупки нового изделия, то разница невелика. Поэтому не тратьте время зря, приобретайте качественный товар.

Обычный программатор для разовой прошивки стиральных машин стоит от 150 рублей. Профессиональное оборудование обойдется в 1500-3500 рублей.

недорогие программаторы

Где найти прошивку

Введите в поисковой строке запрос «скачать программу для прошивки машины (укажите марку и модель)».

Далее рассмотрим, как прошить машину самому через ноутбук.

Как прошить стиральную машину: пошаговая инструкция

Откройте дозатор для моющих средств. Нажмите на защелку в центре и одновременно потяните лоток на себя. Вынув дозатор, открутите болты, которые за ним находятся.

Откройте дозатор для моющих средств

Открутите болты с противоположной стороны панели управления.
Плоской отверткой разожмите пластиковые защелки панели.
Сфотографируйте положение разъемов на блоке и отстегните их.

Сфотографируйте положение разъемов на блоке и отстегните их

Для того чтобы снять сам блок, нужно отстегнуть защелки, крепящие его к панели.

Одну сторону программатора подключите к разъему компьютера, другую к электронной плате.

Закачайте на программатор программу прошивки, которую вы нашли ранее, а также драйвера. Затем проверьте, распознал ли компьютер подключенный USB. Для этого нажмите на вкладку «Пуск», выберите там «Панель управления» и «Диспетчер устройств».

Выберите вкладку «Target». Чтобы загрузить прошивку, нажмите на раздел «Load Hex Files».
После того как файл загружен, нужно запустить программу. Для этого выберите «Program Flash» и ожидайте до окончания процесса. Если в течение работы не высветилось ни одной ошибки, значит, вы успешно выполнили прошивку модуля СМ.

Программа для прошивки

Решено CMA Candy C2095RU не реагирует (чем прошить)

Что это ? Неисправности стиральной машины Коды ошибок стиральных машин Прошивки стиральных машин Схемы стиральных машин Ссылки

Это информационный блок по ремонту стиральных машин

Какие типовые неисправности стиральных машин

Если у вас есть вопрос по неисправности телевизора и определении дефекта, Вы должны создать свою, новую тему в форуме. По типовым неисправностям в форуме уже рассмотрены следующее:

не включается
поломка сливного насоса
неисправность блока управления
ремонт и замена подшипников
износ щёток мотора
неисправность нагревательного элемента (ТЭНа)
обрыв или растяжение ремня привода
поломка устройства блокировки люка

Коды ошибок стиральных машин

Cовременные стиральные машинки имеют систему самодиагностики способную определить и отобразить многие неисправности. На форуме Вы найдете расшифровки кодов ошибок на стиральные машины всех типов — Ardo, AEG, Ariston, Beko, Bosch, Candy, Electrolux, Brandt, Hansa, Indesit, Kaiser, LG, Samsung, Siemens, Whirlpool, Zanussi.. Cпособы их устранения и рекомендации. Для примера, ниже перечислены расшифровка только для Bosch:

F00, Е00 — Сбой прошивки
E02 — Выход из строя двигателя
E67 — Ошибка в модуле или программаторе
F01 — Проблемы с люком
F02 — Нет воды
F03 — Проблема со сливом воды
F04 — Утечка воды
F16, Е16 — Ошибка блокировки люка
Е17, F17 — Превышено время залива воды
Е18, F18 — Ошибка слива воды в СМ
F19 — Нет нагрева воды
F20 — Незапланированный нагрев
F21 — Нет вращения барабана
F22 — Вышел из строя датчик температуры
Е23, F23 — Сработал Аквастоп
F25 — Вышел из строя Аква сенсор (датчик мутности воды)
F26 — Вышел из строя датчик давления
F27 — Ошибка датчика давления
F28 — Неисправность датчика потока воды
F29 — Нет воды, проходящей через датчик потока воды
F31 — Уровень воды слишком высокий
F34 — Не закрывается замок люка
F36 — Замок стиральной машины неисправен
F37 — Неисправен NTC
F38 — Короткое замыкание NTC (датчик температуры)
F40 — Ошибка сети
F42 — Слишком высокие обороты электродвигателя
F43 — Блокировка бака СМ
F44 — Нет вращения в обратную сторону
F59 — 3D-Датчик: ошибка данных
F60 — Датчик потока неисправен
F61 — Неверный код двери
F63 — Проблема функциональной защиты
F67 — Неисправность платы управления

Где скачать прошивки стиральных маших?

Где скачать схемы стиральных машин ?

Часть схем и инструкций размещена в разделе — Схемы бытовой техники и отдельных темах. В случае необходимости Вы можете запросить требуемую схему в форуме.

Похожие публикации:

Как перенести столбец в эксель в другое место
Как перепрошить карту em marine на hid
Как переустановить windows на ноутбуке irbis
Как печатать без полей на принтере canon

Ремонт плат управления стиральных

Модуль управления – главная деталь в стиральной машине, которая «руководит» процессом стирки, отдавая команды исполнительным узлам, таким как: насос, клапан залива, нагревательный элемент и т.п.

Как происходит ремонт – общий порядок работ

Специалист «Мастер174» приезжает на вызов:

в день обращения, если вы позвонили в наш сервисный центр до 11-12 часов дня;
на следующий – если обратились позже;
в другой день, на который вы назначили ремонт.

На дому при вас мастер диагностирует стиральную машину и проверяет, действительно ли неисправен блок управления. В процессе диагностики специалист также выясняет причины выхода из строя модуля, а также проверяет исправность исполнительных устройств.

Обратите внимание! Даже если вы самостоятельно или с помощью другого мастера выяснили, что плата неисправна, диагностика всё равно необходима. Во-первых, для того чтобы понять причины поломки модуля, а во-вторых, потому что мы несём гарантийные обязательства и материальную ответственность за ремонт и не можем полагаться на результаты диагностики сторонних специалистов.

Далее специалист забирает плату в сервис, где ей «занимается» специальный мастер-электронщик, который ремонтирует только электронные модули управления. Через 1-2 дня исправный блок приезжает к вам обратно (в случае ремонтопригодности вашего модуля), мастер собирает стиральную машину, и вы вновь наслаждаетесь стиркой.

Статья в тему: Как постирать брюки в стиральной машине

После проверки работы стиральной машины мастер выдает чек с гарантийными обязательствами.

Как вызвать мастера

Для ремонта платы управления обращайтесь по телефонам

(звонки принимаются с 9.00 до 21.00):

При обращении нужно указать в заявке или сообщить диспетчеру следующие данные:

Удобное время ремонта.
Контактную информацию: адрес, телефон и ваше имя.

В оговоренный день мастер заранее созвонится с вами, чтобы подтвердить время приезда.

Признаки выхода из строя управленческого модуля

К ним относятся следующие симптомы:

на экране машинки появляется код, соответствующий данной ошибке;
индикаторные лампы панели начинают моргать в хаотичном режиме;
программа не активируется, машинка работает некорректно;
нарушается последовательность рабочих процессов, определенные этапы просто пропускаются;
температурный режим воды и временной интервал процесса заданным условиям не соответствуют;
электродвигатель изменяет число оборотов самопроизвольно;
барабан без видимых причин меняет направление вращения.

Откройте дозатор для моющих средств. Нажмите на защелку в центре и одновременно потяните лоток на себя. Вынув дозатор, открутите болты, которые за ним находятся.

Открутите болты с противоположной стороны панели управления.
Плоской отверткой разожмите пластиковые защелки панели.
Сфотографируйте положение разъемов на блоке и отстегните их.

Для того чтобы снять сам блок, нужно отстегнуть защелки, крепящие его к панели.

Статья в тему: Как одеть чехол на стиральную машину

Закачайте на программатор программу прошивки, которую вы нашли ранее, а также драйвера. Затем проверьте, распознал ли компьютер подключенный USB. Для этого нажмите на вкладку «Пуск», выберите там «Панель управления» и «Диспетчер устройств».

Выберите вкладку «Target». Чтобы загрузить прошивку, нажмите на раздел «Load Hex Files».
После того как файл загружен, нужно запустить программу. Для этого выберите «Program Flash» и ожидайте до окончания процесса. Если в течение работы не высветилось ни одной ошибки, значит, вы успешно выполнили прошивку модуля СМ.

Статья в тему: Можно ли ковролин стирать в стиральной машине

Ремонт или замена модуля стиральной машины Indesit

ЭМУ стиральной машины Индезит оснащен двумя видами плат. Одна из них отвечает за работу отдельных деталей, другая – за панель управления. Только мастер сможет определить, возможен ли ремонт модуля стиральной машины Индезит или требуется полная замена блока. Для этого нужна схема платы управления с подробным расположением элементов на ней.

По схеме специалист тестирует целостность цепей, работоспособность отдельных компонентов:

конденсатора;
резистора;
тиристорного блока;
триггера.

Если на плате обнаружены подпалины, потемневшие дорожки, есть следы выгорания на демпфирующих катушках, необходим ремонт отдельных элементов. В случае невозможности ремонтных работ мастер выполнит замену платы. Это обычно бывает при выходе из строя сразу нескольких микросхем, неисправности микроконтроллера.

Код ошибки стиральной машины Indesit, которой необходим ремонт модуля

Прежде чем начать ремонт модуля управления стиральной машины Indesit, специалист обратит внимание на код ошибки, выходящей на дисплей:

F01 – неисправность мотора;
F09 – ошибка памяти;
F12 – сбои в электронике;
F12 – неисправности в микропроцессоре.

Формирование стоимости на услугу ремонта

Блок электроуправления – главная деталь стиралки, от которой зависят все остальные узлы. На стоимость ремонтных работ влияет:

вид поломки;
тип управления машинки;
модификация;
объем и сложность выполненных работ.

Для заказа услуги отправляйте запрос через сайт «Тандем» или позвоните на сервис, указав в адресной строке г. Челябинск. Заказать вызов мастера и получить бесплатную консультацию можно также по телефону. Любую проблему мы решим быстро и профессионально!

Статья в тему: Как разобрать стиральную машину аристон с вертикальной загрузкой

Сгорела плата стиральной машины — ремонтировать или менять на новую

Замена всегда надёжней, чем ремонт, но и существенней бьёт по карману, поскольку модуль управления – одна из самых дорогих запчастей стиральных машин. Есть и ещё один нюанс. Для редких марок (например, General Electric, Kuppersbusch, Hoover и др.) новые блоки в России не продаются, их нужно заказывать за рубежом и ждать по несколько месяцев. В такой ситуации ремонт электронного модуля – единственно возможный вариант. Прожить без машинки 1-2 месяца для большинства клиентов физически невозможно.

Платы СМА редких марок мы успешно ремонтируем. Прайс-лист на услуги смотрите на странице «Сколько стоит отремонтировать модуль управления стиральной машины».

Что такое программатор

Программаторы надежные и менее чувствительны к перепадам напряжения, чем машины в основном премиум класса с электронными панелями управления, которые несомненно имеют свои преимущества. Без программатора могут справиться с процессами стирки машинки с функцией fuzzy logic.

Существует два вида программаторов: гибридные (механические) и электронные.

Электронные имеют более усовершенствованный механизм с большим набором функций.

Недостаток их в том, что, как и все электронные устройства они чувствительны к скачкам в сети.

Гибридные более скромные, зато отличаются долгой работоспособностью и надежностью, при необходимости быстрым и дешевым ремонтом программатора стиральной машины. Срок службы программатора не маленький – от 10 лет.

Статья в тему: Каким средством стирать пуховик в стиральной машине

И если рассматривать частоту поломки узлов в стиральной технике, то он будет стоять на последних местах.

Однако, воздействие внешних факторов способно ускорить процесс износа или поломки. Если в доме есть дети, то часто они ускоряют процесс поломки программатора без всякого злого умысла.

Прошивка контроллера

Если после ремонта проблемы остались, то дело может быть в программной части. Поэтому стоит попробовать обновить прошивку контроллера.

Специальные разъёмы на теле модуля указывают на возможность проведения этой процедуры. Если интерфейсы не просматриваются, то плату придётся нести в сервисный центр, и там уже специалисты загрузят софт напрямую в процессор.

Для прошивки контроллера понадобится адаптер – программатор, предоставляющий доступ ПО к модулю посредством ПК. Профессиональные решения довольно часто встречаются в специализированных магазинах и стоят в районе 2-4 тысяч рублей. Можно приобрести и более простую версию программатора рублей за 500, но тогда нужно учитывать марку оборудования. К примеру, для стиральных машин брендов «Электролюкс», «Индезит», «Аристон» и Whirlpool используют адаптер «Аркадия» (USBDM MemoryDump).

Дополнительно понадобятся драйвера и фирменный софт. И то, и другое можно найти на официальных ресурсах производителей техники в разделе «Программное обеспечение». Разберём процедуру установки ПО на примере адаптера «Аркадия».

Прошивка через USBDM MemoryDump:

подключаем адаптер к контроллеру и к компьютеру;
инсталлируем драйвер программатора;
заходим в панель управления ОС и находим «Диспетчер устройств»;
кликаем на строчке USBDM;
переходим в раздел Target и выбираем DetectChip;
система должна определить модуль, если он работает и корректно подключен;
кликаем на LoadHexFiles и определяемся с прошивкой;
нажимаем ProgramFlash и ждём окончания процедуры.

Статья в тему: Где собирают стиральные машины занусси

Подготовка к прошивке: с чего начать?

Плата управления прошиваемой стиральной машины.
Компьютер с LPT, COM или USB разъемом, в зависимости от используемого программатора.
Самодельный или фирменный программатор.

фирменный программатор уже протестирован и точно будет работать;
к нему проще найти программное обеспечение, нежели чем к кустарному оборудованию;
его проще подключать к компьютеру и плате;
стоит он не дороже, чем те запчасти, из которых вы будете паять свой программатор.

К сведению! Средняя стоимость простеньких фирменных программаторов около 150 руб., для многолетней бесперебойной работы они конечно не подходят, но для разовой прошивки их вполне достаточно. Профессиональные программаторы обойдутся значительно дороже.

Статья в тему: Куда сдать стиральную машину челябинск

Приобретаем программатор, качаем прошивку

Вот еще список недорогих и вполне подходящих бытовых программаторов:

USB IPS USB APS AMTEL AVR51 – цена 261 руб.
USB10P AVR JTAG ICE 2.0 ATMEGA 3.3 B 0.5A – цена 640 руб.
USB IPS AMTEL AVR ATMega ATTiny51 – цена 400 руб.

Обратите внимание! База данных с прошивками на платы управления конкретных моделей стиральных машин находится на сайте производителя электроники для этих машин.

Датчик уровня воды (прессостат)

Причиной не заливания воды является поломка датчика давления . Он осуществляет контроль за количеством подаваемой воды, а в случае неисправности не может измерить количество жидкости, а без этого стирка не начнется. Протестировать его можно одним нехитрым способом. Шланг подачи воды отсоединяется, а на его место ставят подходящий по размерам отрезок трубки. Подуйте в него, и если слышны щелчки переключения пружин , значит проблему нужно поискать в другом месте.

Статья в тему: На каком режиме стирать полотенца в стиральной машине

Первые признаки неисправности платы управления

Поведение стиральной машины, у которой частично вышел из строя электронный модуль, становится непредсказуемым:

беспорядочно включаются и отключаются лампы индикации;
вода набирается и тут же сливается;
процесс стирки становится бесконечным – пока хозяева не нажмут кнопку отключения;
скорость вращения барабана произвольно меняется;
вода либо перегревается, либо остается холодной.

Самым надежным свидетельством поломки является появление на экране кода ошибки, который свидетельствует о необходимости замены платы стиральной машины.

Если вы заметили один или несколько признаков поломки, отключите стиральную машинку от сети, воспользуйтесь аварийным сливом воды, если сбой произошел во время стирки, и пригласите мастера из сервисного центра «Днепр-Ремонт».

Код ошибки стиральной машины Индезит, при которой необходим ремонт электронного модуля

Коды ошибки максимально упрощают диагностику неисправности и информируют о вышедшем из строя узле. По этим данным специалист безошибочно определяет место и характер поломки, а также ориентируется с дальнейшими действиями.

Код ошибки представлен набором букв и цифр. В зависимости от модели, он высвечивается на дисплее, либо высчитывается по таблице на основе горящих светодиодных индикаторов. Ремонт электронного модуля стиральной машины Индезит становится необходимостью при коде ошибки F-09. При этом, до обращения к специалистам, следует обесточить устройство и попытаться запустить ее спустя пару минут. Случается, что индикация стала следствием временного сбоя в программе. Если при повторном включении высветился тот же код – без мастера не обойтись.

Статья в тему: Можно ли ковролин стирать в стиральной машине

Если Вы не сведущи в технике, при поломке стиральной машины Indesit, не пытайтесь устранить ее самостоятельно. Для этого в Сургуте существует сайт частных мастеров Myguru. Здесь обеспечат профессиональный ремонт не только электронного блока управления, но и быстро справятся с другими поломками. Наши консультанты к Вашим услугам без праздников и выходных.
