Разбор Nokia Lumia 800

Все необходимые запчасти для ремонта Nokia Lumia 800, а также инструменты для разбора телефонов Вы можете приобрести у нас в магазине.

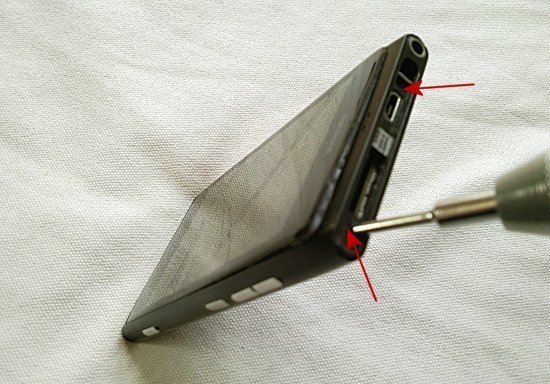

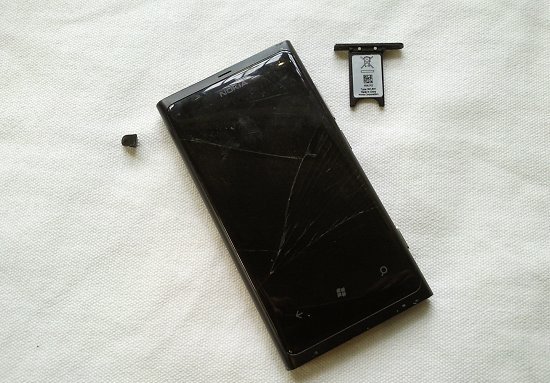

Сначала удалите сим-карту, сдвинув дверку в направлении стрелки. Держатель сим-карты выскочит. Также откройте дверку порта и отделите её.

Теперь Вы имеете доступ к 2 винтам, обведённым ниже. Открутите их.

Теперь используйте отвёртку, чтобы поднять дисплей от точек, указанных стрелками. Дисплей слегка поднимется, как показано на фото ниже.

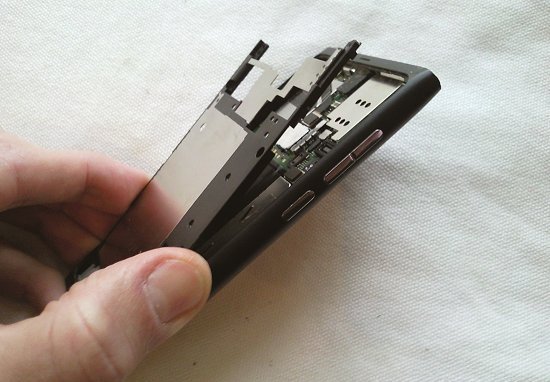

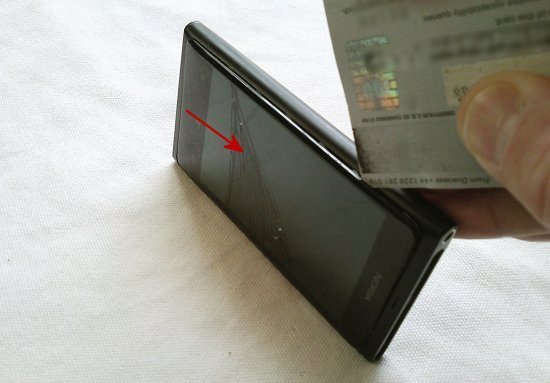

Теперь Вы можете отщелкнуть дисплей от основной части телефона, проведя пластиковой картой по каждой стороне телефона. Затем потяните дисплей в направлении стрелки.

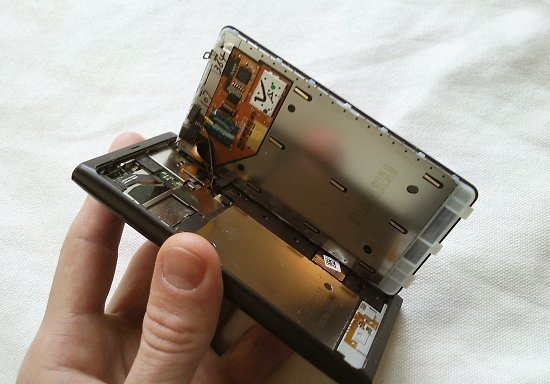

Дисплей отойдёт и будет всё ещё соединён двумя шлейфами.

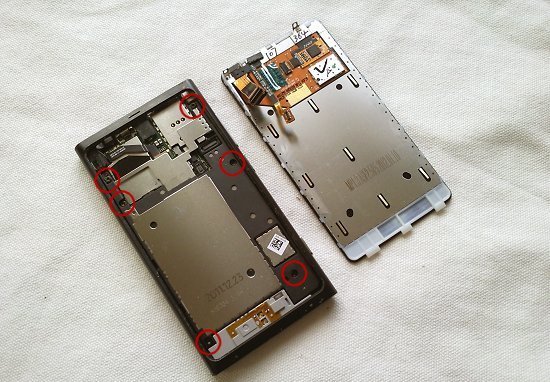

Теперь открутите 6 обведённых ниже винтов, которые Вы видите.

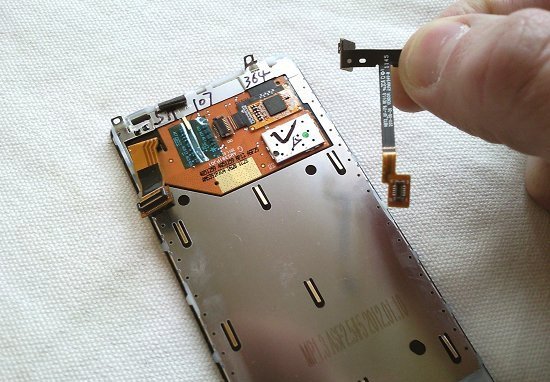

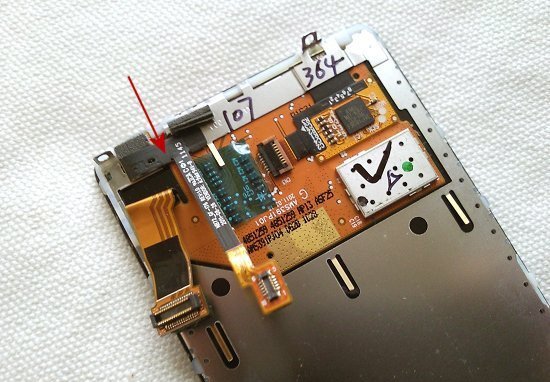

Примените фен на шлейф, указанный стрелкой (шлейф датчика приближения), затем аккуратно отклейте шлейф от задней части дисплея.

Затем отделите панель от остальной части телефона, как показано ниже.

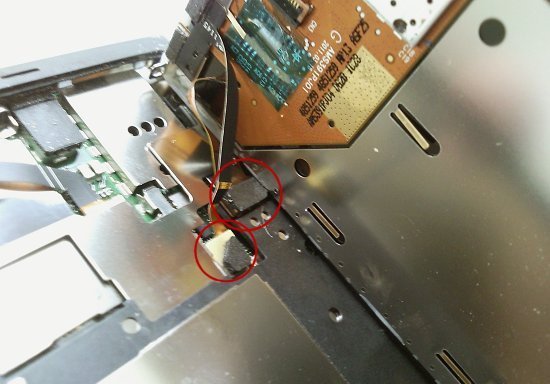

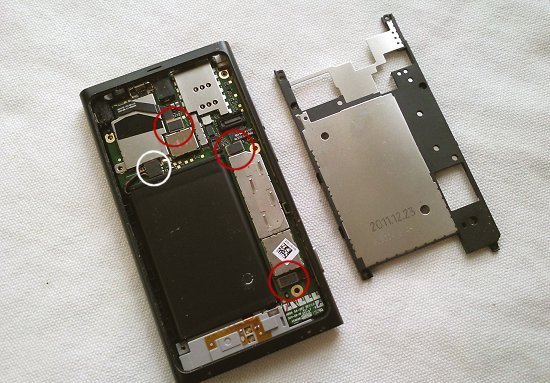

3 шлейфа, обведённых ниже красным, необходимо отсоединить. Коннектор аккумулятора, обведённый белым, необходимо также отсоединить, но постарайтесь не повредить провода.

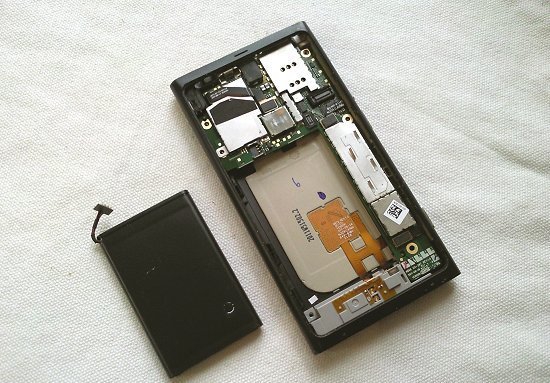

Аккумулятор теперь отойдёт и может быть отделен от телефона, как показано ниже.

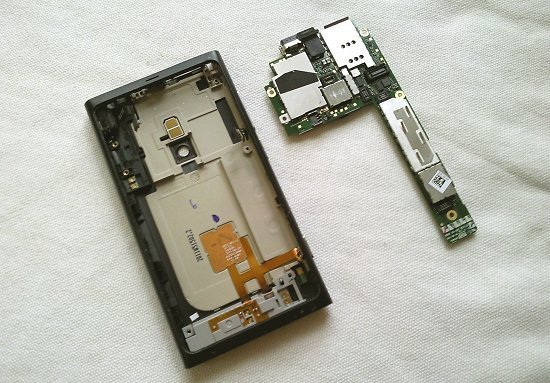

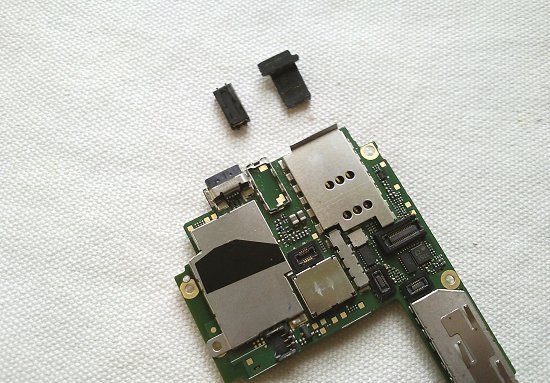

Теперь Вы можете также отделить плату.

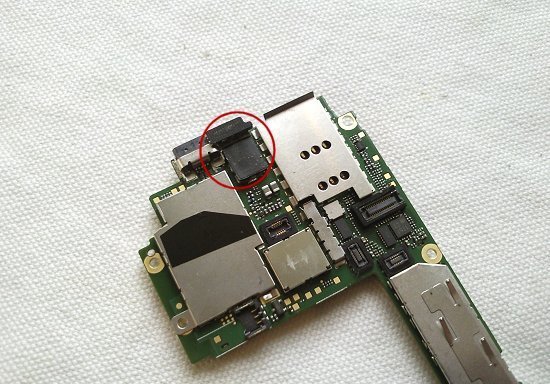

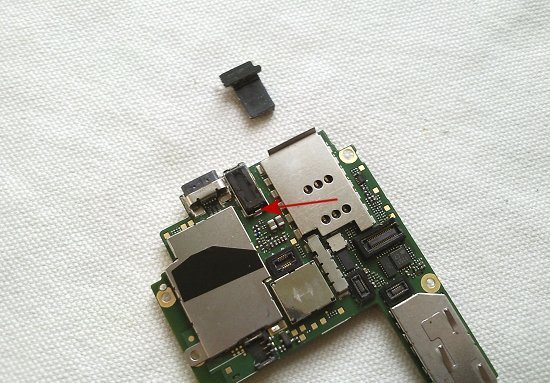

Ниже обведена крышка ушного динамика. Просто отделите её от платы, если хотите удалить ушной динамик.

Для удаления поднимите его от точки, указанной стрелкой.

Теперь разбор завершен.

Не забывайте, что все необходимые запчасти для Nokia Lumia 800 Вы можете приобрести у нас в магазине.

Разборка Nokia Lumia 800 и замена шлейфа

В этой статье речь пойдет о ремонте телефона Nokia 800 Lumia. Если какая-нибудь кнопка меню или регулировки не отвечает на Ваши прикосновения, то возможно причиной этого может быть неисправность какого-либо шлейфа. Мы попробуем разобраться и помочь Вам произвести разборку телефона Nokia 800 Lumia, а также заменить неисправный шлейф. В Интернет магазине можно без проблем купить нужный нам шлейф кнопки камеры и регулировки громкости Nokia 800 Lumia. Инструменты, которыми мы будем работать, нужны в таком наборе: металлическая лопатка, пинцет, крестообразная отвертка.

Как обычно, начинаем работу с отключения телефона. В верхней части корпуса открываем заглушку разъема микро USB. Вытаскиваем из гнезда sim-лоток, немного смещая его влево и отпуская палец. В углублении под заглушкой USB разъема и sim-лотком вкручены болтики. Крестообразной отверткой выкручиваем их и откладываем в сторону. Затем вставляем отвертку в освобожденное отверстие под sim-лотком и смещаем фиксаторы дисплейного модуля наружу.

Продолжаем отсоединять дисплейный модуль, отщелкивая металлической лопаткой по периметру аппарата все фиксаторы. Затем, придерживая нижнюю часть телефона одной рукой, второй аккуратно смещаем модуль вверх и разворачиваем его, продолжая придерживать. В таком положении металлической лопаткой отщелкиваем шлейф дисплейного модуля, а также шлейф датчика и фронтальной камеры. Теперь модуль можно снять. Если есть необходимость заменить дисплейный модуль телефона Nokia 800 Lumia, то нам уже известно каким образом его нужно установить. То есть присоединить его шлейф, шлейф датчика и фронтальной камеры, а потом уложить в корпусе, защелкнув все фиксаторы.

Половину работы мы сделали. Теперь нужно добраться до системной платы. Крестообразной отверткой выкручиваем все болтики, которыми зафиксирован защитный экран платы, и снимаем его. На плате пинцетом отклеиваем стикер и отщелкиваем разъем АКБ. Сделав это, вынимаем аккумуляторную батарею. Затем начинаем освобождать системную плату от шлейфов. Отщелкиваем шлейф нижнего модуля, шлейф кнопки камеры и регулировки громкости, шлейф разъема гарнитуры. Металлической лопаткой осторожно поддеваем и извлекаем системную плату.

Сверху на плате расположены: считыватель sim-карты, пользовательская мультимедийная память, разъем микро USB, слуховой динамик, разъем АКБ, шлейф разъема гарнитуры, разъем дисплейного модуля, разъем боковых кнопок, разъем датчиков с фронтальной камеры дисплейного модуля, разъем нижнего модуля.

С обратной стороны системной платы расположены: камера, контакты вспышки, флеш с процессором, контроллер питания, модуль WiFi Bluetooth, радиоблок.

На нижнем модуле и шлейфе находится: микрофон, контакты полифонического динамика, контакты GSM антенны.

Мы произвели разборку телефону, теперь можно совершать обратную сборку в обратном порядке. При этом вместо неисправного шлейфа присоединяем новый шлейф Nokia 800 Lumia, приобретенный в Интернет магазине.

Как разобрать nokia lumia 800

Под лотком под сим-карту имеется 2 болта их необходимо открутить, затем при помощи присоски (подойдет и от любой мягкой игрушки) оттянуть дисплей от корпуса — делать это необходимо очень аккуратно, так как можно повредить шлейф дисплея, который идет к материнской плате, затем на мат плате имеется 6 болтов их необходимо выкрутить — вуаля вы разобрали телефон, без инструмента этого делать не желательно.

Примечание: аккуратнейшим образом отцепляйте шлейфа, да бы не повредить их , что существенно повлияет на работу телефона.

Разборка Nokia Lumia 800 и замена шлейфа

В этой статье речь пойдет о ремонте телефона Nokia 800 Lumia. Если какая-нибудь кнопка меню или регулировки не отвечает на Ваши прикосновения, то возможно причиной этого может быть неисправность какого-либо шлейфа. Мы попробуем разобраться и помочь Вам произвести разборку телефона Nokia 800 Lumia, а также заменить неисправный шлейф. В Интернет магазине можно без проблем купить нужный нам шлейф кнопки камеры и регулировки громкости Nokia 800 Lumia. Инструменты, которыми мы будем работать, нужны в таком наборе: металлическая лопатка, пинцет, крестообразная отвертка.

Как обычно, начинаем работу с отключения телефона. В верхней части корпуса открываем заглушку разъема микро USB. Вытаскиваем из гнезда sim-лоток, немного смещая его влево и отпуская палец. В углублении под заглушкой USB разъема и sim-лотком вкручены болтики. Крестообразной отверткой выкручиваем их и откладываем в сторону. Затем вставляем отвертку в освобожденное отверстие под sim-лотком и смещаем фиксаторы дисплейного модуля наружу.

Продолжаем отсоединять дисплейный модуль, отщелкивая металлической лопаткой по периметру аппарата все фиксаторы. Затем, придерживая нижнюю часть телефона одной рукой, второй аккуратно смещаем модуль вверх и разворачиваем его, продолжая придерживать. В таком положении металлической лопаткой отщелкиваем шлейф дисплейного модуля, а также шлейф датчика и фронтальной камеры. Теперь модуль можно снять. Если есть необходимость заменить дисплейный модуль телефона Nokia 800 Lumia, то нам уже известно каким образом его нужно установить. То есть присоединить его шлейф, шлейф датчика и фронтальной камеры, а потом уложить в корпусе, защелкнув все фиксаторы.

Половину работы мы сделали. Теперь нужно добраться до системной платы. Крестообразной отверткой выкручиваем все болтики, которыми зафиксирован защитный экран платы, и снимаем его. На плате пинцетом отклеиваем стикер и отщелкиваем разъем АКБ. Сделав это, вынимаем аккумуляторную батарею. Затем начинаем освобождать системную плату от шлейфов. Отщелкиваем шлейф нижнего модуля, шлейф кнопки камеры и регулировки громкости, шлейф разъема гарнитуры. Металлической лопаткой осторожно поддеваем и извлекаем системную плату.

Сверху на плате расположены: считыватель sim-карты, пользовательская мультимедийная память, разъем микро USB, слуховой динамик, разъем АКБ, шлейф разъема гарнитуры, разъем дисплейного модуля, разъем боковых кнопок, разъем датчиков с фронтальной камеры дисплейного модуля, разъем нижнего модуля.

С обратной стороны системной платы расположены: камера, контакты вспышки, флеш с процессором, контроллер питания, модуль WiFi Bluetooth, радиоблок.

На нижнем модуле и шлейфе находится: микрофон, контакты полифонического динамика, контакты GSM антенны.

Мы произвели разборку телефону, теперь можно совершать обратную сборку в обратном порядке. При этом вместо неисправного шлейфа присоединяем новый шлейф Nokia 800 Lumia, приобретенный в Интернет магазине.

Инструкция разборки Nokia Lumia 800

Для замены корпуса Nokia Lumia 800 необходимо обратиться к специалистам в сервисный центр.

Интернет магазин настоятельно не рекомендует производить замену самостоятельно. Также мы не несем никакой ответственности за повреждение отдельных частей телефона, нанесенных пользователем или же сотрудниками сервисных центров.

Ниже приведенная информация является кратким и неполным описанием разбора мобильного телефона Nokia Lumia 800.

Все действия по поводу ремонта телефона проводятся на свой страх и риск исполнителем.

Внешний вид и детали телефона Nokia Lumia 800

1) Наклейте на дисплей защитную пленку.

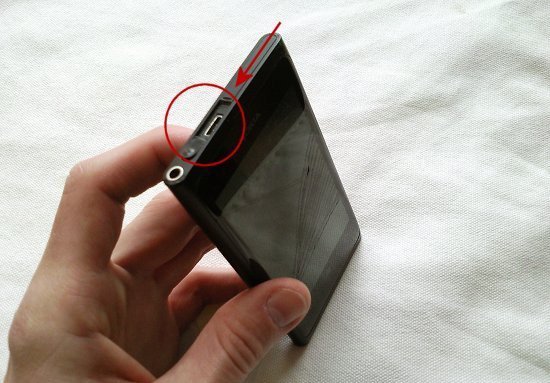

2) Нажмите с указанной стороны для того, чтобы открыть заглушку USB.

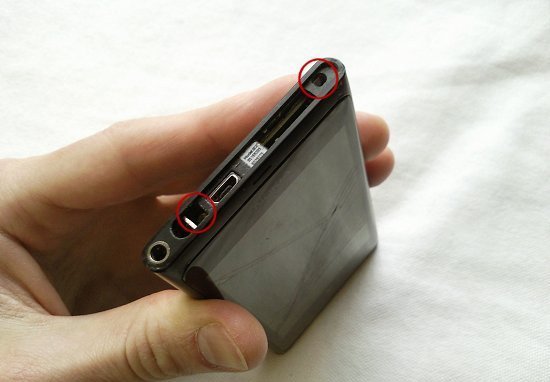

3) Толкните заглушку SIM в у казанном направлении, чтобы открыть ее.

4) Извлеките заглушку SIM.

5) Вытолкните и извлеките заглушку USB. Не используйте ее снова.

6) Открутите два винта Torx+ размера 5 в указанном порядке. Не используйте их снова.

7) Введите инструмент для открытия цельных корпусов в указанное место и приподнимите верхний левый угол рамки экрана.

8) Введите инструмент для открытия цельных корпусов в указанное место и приподнимите верхний правый угол рамки экрана.

9) Освободите левую сторону рамки экрана, проведя инструментом в указанном направлении. Будьте осторожны, чтобы не повредить тело телефона.

10) Освободите правую сторону рамки экрана, проведя инструментом в указанном направлении. Начните с верхнего края телефона.

11) Аккуратно толкните рамку экрана в указанном направлении, чтобы освободить ее от трех клипс.

12) Переверните рамку экрана, как показано на рисунке. Во время переворачивания будьте осторожны, чтобы не повредить указанные шлейфа.

13) С помощью инструмента откройте коннектор дисплея. Будьте осторожны, чтобы не повредить его и близлежащие компоненты.

14) С помощью инструмента откройте коннектор датчика близости. Будьте осторожны, чтобы не повредить его и близлежащие компоненты.

15) Теперь можно извлечь рамку экрана.

16) Извлеките коннектор датчика близости, вытянув его пальцами. Не используйте его снова.

17) Открутите шесть винтов Torx+ размера 5 в указанном порядке. Не используйте их снова.

18) Приподнимите шасси вверх с указанного места. Во время извлечения шасси постарайтесь не согнуть их.

19) Осторожно потяните тело телефона в указанном направлении, чтобы освободить левую сторону шасси.

20) Толкните шасси в указанном направлении, чтобы извлечь .

21) Поднимите батарею из отсека.

22) С помощью инструмента откройте коннектор батареи. Будьте осторожны, чтобы не повредить его и близлежащие компоненты.

23) Теперь можно извлечь батарею.

24) Извлеките губку батареи пинцетом. Не используйте ее снова.

25) С помощью инструмента откройте указанный коннектор. Будьте осторожны, чтобы не повредить его и близлежащие компоненты.

26) С помощью инструмента откройте указанный коннектор. Будьте осторожны, чтобы не повредить его и близлежащие компоненты.

27) С помощью инструмента откройте указанный коннектор. Будьте осторожны, чтобы не повредить его и близлежащие компоненты.

28) Приподнимите главную плату с нижнего края.

29) Осторожно вытяните и извлеките тело.

30) Извлеките подкладку динамика пинцетом.

31) Извлеките динамик стоматологическим инструментом. Будьте осторожны, чтобы не повредить главную плату.

32) Извлеките динамик пинцетом. Не используйте его снова.

33) Разместите инструмент для извлечения камер сверху камеры и опустите металлические пластины, чтобы открыть клипсы, удерживающие камеру. Приподнимите и извлеките камеру.

34) Пинцетом извлеките подкладку вспышки. Будьте осторожны, чтобы не повредить главную плату. Не используйте ее снова.
