Как в arduino framework определить плату attiny85

Digispark Attiny85 USB microB Arduino Compatible

The Digispark is an Attiny85 based microcontroller development board similar to the Arduino line, only cheaper, smaller, and a bit less powerful. With a whole host of shields to extend its functionality and the ability to use the familiar Arduino IDE, the Digispark is a great way to jump into electronics, or perfect for when an Arduino is too big or too much. This version of the board comes with a USB micro B receptor so you do not need to connect it to your laptop’s USB port directly. You can power it, load the program while using it.

Note: The Digispark is shipped fully assembled except for the two included and easy to solder headers.

• Support for the Arduino IDE 1.0+ (OSX/Win/Linux)
• Power via USB or External Source — 5V or 7-35VDC (12V or less recommended, automatic selection)
• On-board 500ma 5V Regulator
• Built-in USB
• It comes with a USB micro B receptor, extendable with Android phone USB cable or USB micro B cable.
• 6 I/O Pins (2 are used for USB only if your program actively communicates over USB, otherwise you can use all 6 even if you are programming via USB)
• 8KB Flash Memory (about 6KB after bootloader)
• I2C and SPI (vis USI)
• PWM on 3 pins (more possible with Software PWM)
• ADC on 4 pins
• Power LED and Test/Status LED

Packing List

• 1 x Digispark board with USB micro B receptor
• 1 x 9-way straight header pin

How to Program an Attiny85 From an Arduino Uno

Introduction: How to Program an Attiny85 From an Arduino Uno

By NemesisC https://nemessisc.github.io/ Follow

More by the author:

About: I make things, sometimes they break More About NemesisC »

Quick tutorial showing how to program the ATtiny85 from the Arduino IDE with the help of the Arduino Uno!

This tutorial was requested by my friend Orlando so hope it helps !

Add Tip Ask Question Comment Download

Step 1: Add Support for the ATtiny85 to the Arduino URL Board Manager

By default the Arduino IDE does not support the ATtiny85 it’s required to add support for the Attiny85 to the Arduino Board Manager:

• From the Arduino IDE Go to Arduino->Preferences then scroll down to Additional Board Managers URLs
• Copy & paste the following (if you already have a board manager URL just add a comma before pasting)

Thanks David-one of the Arduino founders for writing the code!

https://raw.githubusercontent.com/damellis/attiny/ide-1.6.x-boards-manager/package_damellis_attiny_index.json

• Press «OK» at the bottom then restart the Arduino IDE

Add Tip Ask Question Comment Download

Step 2: Install the ATtiny Board Package

• From the Arduino IDE go to Tools—> Board—>Boards Manager
• A new tab will open and at the top of the tab type: attiny
• Select Install on the Attiny by David. A Mellis
• Restart the Arduino IDE
• The ATtiny85 board should now be added ! Go to Tools—> Board—>Attiny85

Add Tip Ask Question Comment Download

Step 3: Set the Arduino Uno Into ISP Mode

Since what we want is to be able to program the ATtiny85 from the Arduino IDE which requires to burn the bootloader to the ATtiny85 we will need to «prep» the Arduino fist by uploading the ISP sketch to it.

In the Arduino IDE select File—>Examples—> 11. Arduino ISP—>ArduinoISP

the ISP sketch should open and upload it to your Arduino Uno

Add Tip Ask Question Comment Download

Step 4: How a Microcontrollers Pins Are Labeled

Before the connections are made there is a very important fact to know how pins on microcrontrollers/ICs are labeled.

Pin numbers used to program a chip on the Arduino IDE are based on how the chip manufacturer has internally named/aranged the pins . The manufacturer of the ATtiny85 is ATMEL (the AT in ATtiny85-actually stands for ATMEL);It’s common for chips to have the first two initials of the company who makes them.

Pins are gathered into groups called «ports» these ports are labeled A,B,C etc. Each port has a number of pins which are labeled 0,1,2,3 etc and stick out on different parts of the chip which is why a microcontroller’s physical pin often time will be different than the pin number used when programming the chip.

An example:

PB0 (in the above datasheet) just means pin 0 is located on Port B of the Chip.

If pin 0 was located on Port A the name would look something like PA0 (Port A pin 0)

To add to the complexity pins can have more than one fuction and be labeled multiple names.

Wrapping it all together! :

Writing a program to light an LED on pin 0 on the ATtiny85 might be confusing at first because just by looking at the chip , there is no pin 0! However, by checking the datasheet of the ATtiny85 from ATMEL-snippet shown above-pin 0 is internally located on the chip’s port B (and is actually the chip’s physical pin 5 )!

Add Tip Ask Question Comment Download

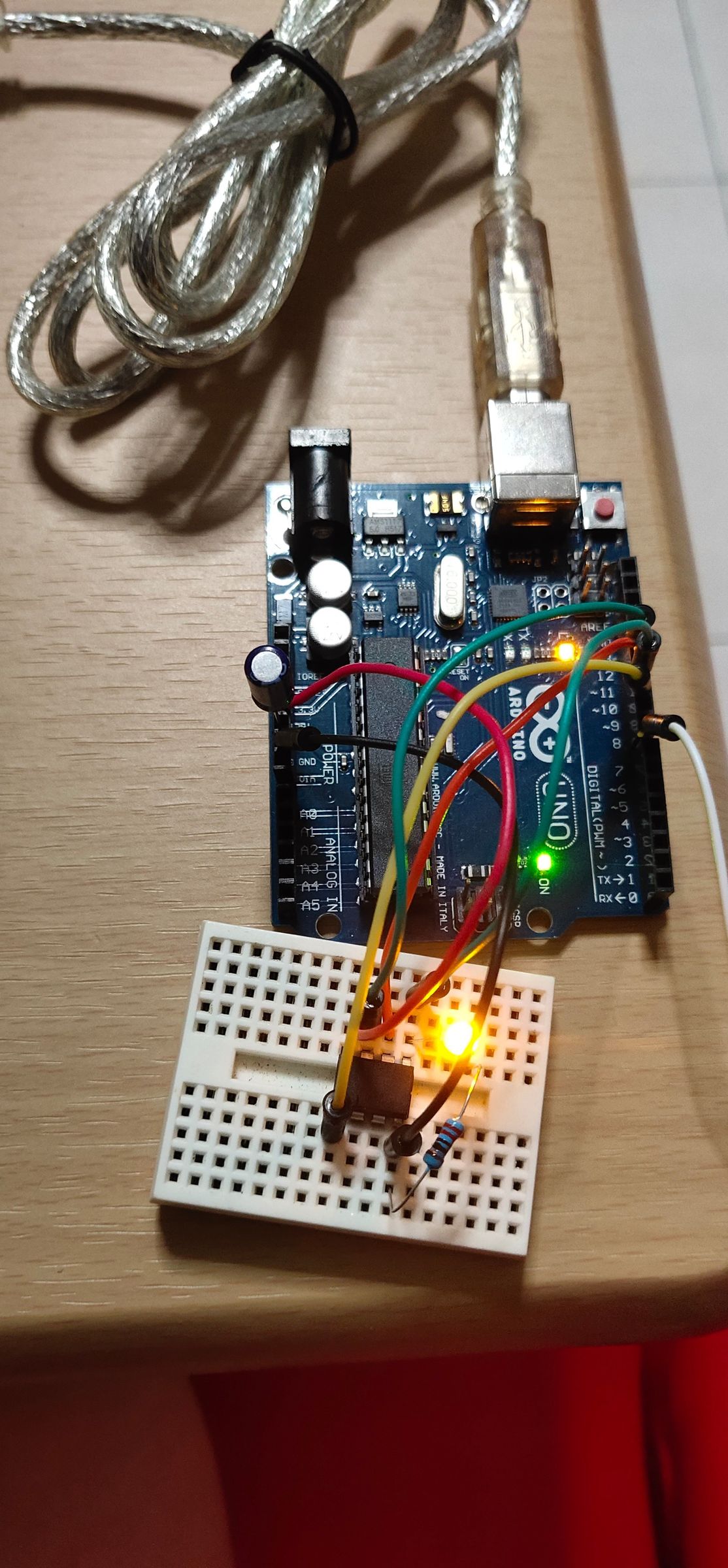

Step 5: Connecting the Arduino to the ATtiny Pins

Have an electrolytic capacitor-10uF is recommend but I used a 22uF and it worked fine- to prevent the Arduino from restarting it’s self connected to GND & RESET on the Arduino

Use a breadboard and jumper wires to make the connections bellow from the Arduino Uno to the ATtiny85:

Arduino--> ATtiny85 5V Vcc GND GND Pin 13 Pin 2 Pin 12 Pin 1 Pin 11 Pin 0 Pin 10 Reset

Add Tip Ask Question Comment Download

Step 6: Making the ATtiny85 Arduino Compatible

By default any fresh microcontroller chip bought will not be able to be programmed with the Arduino IDE out of the box. This is why it’s required to burn the Arduino bootloader onto the chip to make sure the chip will accept any programs uploaded via the Arduino IDE.

Quick checklist before pressing «burn bootloader»

• Go to Tools -> Board scroll to the bottom select ATtiny25/45/85
• Under Tools -> Processor—> 8 MHz (internal)
• Under Tools—>Programmer—>Arduino as ISP
• Check that all wiring, capacitor, and board selections are correct
• Finally select Burn Bootloader
• leave the wires connected they will be used in the next step

A message will appear saying «Done Burning Bootloader»

Add Tip Ask Question Comment Download

Step 7: Uploading the Blink Sketch

Test that the ATtiny85 can now receive sketches from the Arduino IDE by uploading the blink example

• Go to File—>Example—>01.Basics—>blink
• Edit the sketch by replacing pin 13 with 0
• Make sure to still have the ATtiny85 board settings from the previous step selected
• Make sure all wiring is the same as the previous step
• Upload the sketch

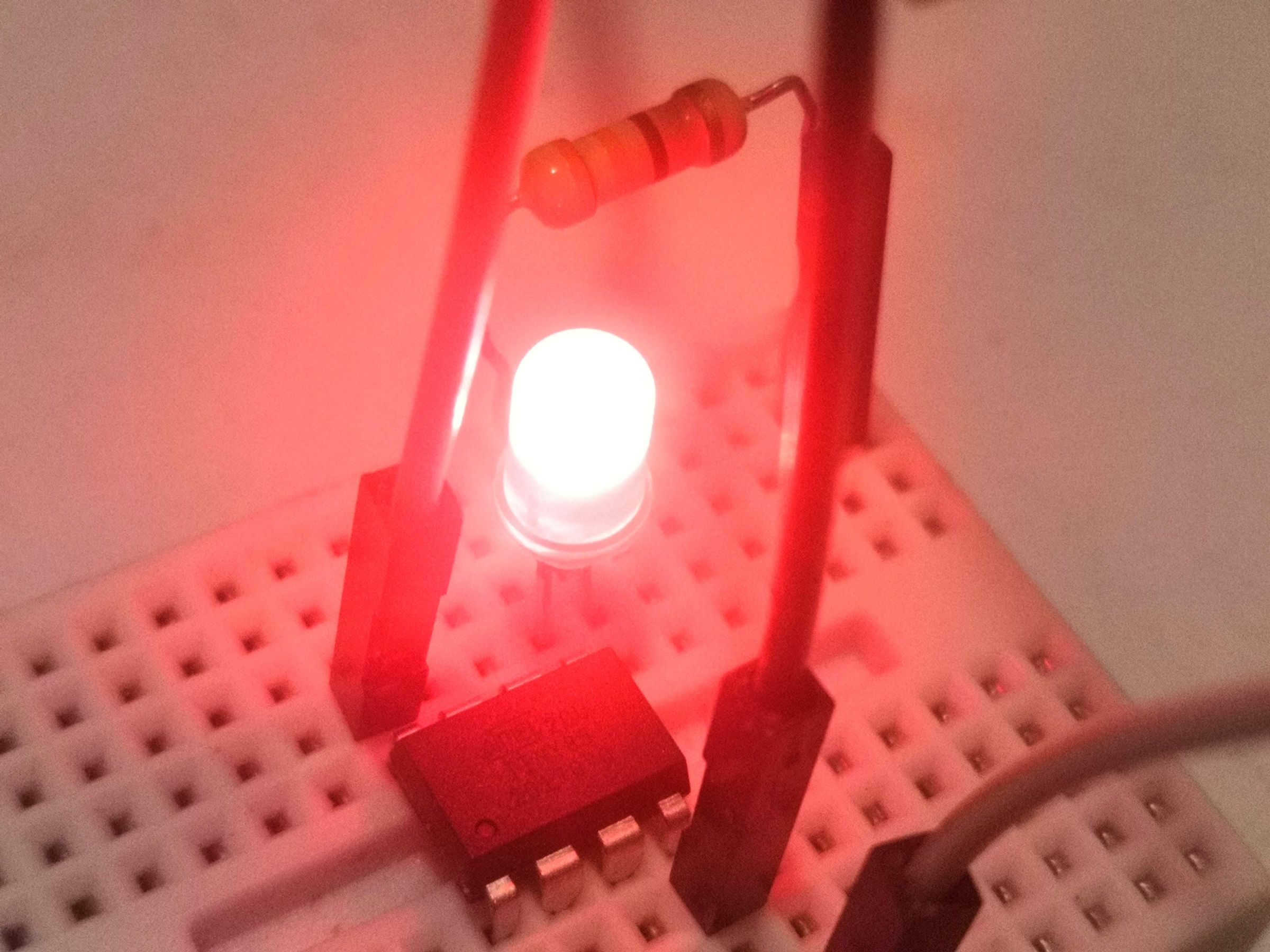

• Wire an LED by connecting the anode to pin 0 (physical pin 5 ) and the cathode to a 1K resistor connected to ground (physical pin 4)
• While a resistor is not needed since the battery provides 3v (not enough to blow up an LED) it is recommended to lower the brightness of the LED

Any request for future tutorials all welcomed! Just leave a comment bellow

Add Tip Ask Question Comment Download

9 People Made This Project!

•

Did you make this project? Share it with us!

Recommendations

Fear Booth — Raspberry Pi Powered Photo Booth With a Spooky Twist by Görkem in Raspberry Pi

Penny’s Computer Book (from Inspector Gadget) by bekathwia in Arduino

Animatronic Skull With Arduino by patymaker in Arduino

The Ultimate Camera RIG With Portable Display by Arnov Sharma in Cameras

Project-Based Learning Contest

Make Some Noise Contest

Robotics Contest

37 Comments

Reply Upvote

Problem solved and got it running. As usual, the problem sat in front of the screen — but to my excuse:
Many Menues from this super Instructable look different on my Mac 🙁
I’m running OSX High Sierra and the latest Arduino IDE which is 1.8.13.
To install the newest(?) ATtiny Board Package in the Arduino Pref. Pane I had to enter > and download «ATtinyCore 1.4.1 by Spence Konde».
And then it was a matter of trial and error until I got it going, especially you have to upload your code with «upload with programmer» instead of jus hitting «upload». I got cryptic error notes which drove me close to insanity.

Forgive me another lenghty remark: As a beginner in playing with the ATtiny85 , I did not know about the necessity of burning a bootloader. That’s why I uploaded the Double-Blink Sketch with and without the option of bootloader burning, then pulled the ATtiny from its socket and wired it with a LED to a 5V Supply. Both of them do, what they are supposed to do, but I had to choose different clock speeds to obtain the correct delays of 100- and 2000ms. Read on here #2:
For clarification I will enter 3 screenshots of my settings in addition to the video in the «I made it» — section above.

skyreacher michael_boldt

Reply 22 days ago

Reply Upvote

In 2023 on macOS Ventura with Arduino IDE 2.2.1 this was still useful. Uploading a sketch to the ATtiny with menu option «Sketch» -> «Upload Using Programmer».

yuvaltal912 michael_boldt

Reply 26 days ago

Reply Upvote

You are my hero. thank you !

Reply Upvote

hello
AT this Step 3

«In the Arduino IDE select File—>Examples—> 11. Arduino ISP—>ArduinoISP
the ISP sketch should open and upload it to your Arduino Uno «

Compilation error: ‘Serial’ was not declared in this scope
Do not work

emporiomusica jeepee8845

Reply 4 months ago

Reply Upvote

In Tools -> Board you probably did not select the Arduino Uno. The Uno board has Serial in some library, ATtiny board does not have Serial

Reply Upvote

In the section marked ‘Arduino —> AtTiny85
the table says
5V Vcc
GND GND
Pin 13 Pin 2
Pin 12 Pin 1
Pin 11 Pin 0
Pin 10 Reset

There is no Pin 0 on the Attiny 85.

Reply 4 months ago

Reply Upvote

look into «Step 4: How a Microcontrollers Pins Are Labeled» and you see that the microprocessor pin 0 is connected to chip pin 5. So program pin 0 and wire to pin 5

Reply Upvote

I did everything listed double checked all connections and went through the bootloader check list and keep getting failed chip erase what could i be doing wrong I have Arduino version Ide2.0.4

Reply Upvote

I have done it’s working fine.

Question 12 months ago on Step 6

Answer Upvote

burning bootloder errer why

Question 12 months ago

Answer Upvote

Hello, Am having trouble programming my ATtiny85 using arduino Uno. It has failed to upload nor burn bootloader. I need some help. I get the following errors.

Reply Upvote

Thanks for this, it is very informative. I tried to follow another tutorial and had built my own programmer board on an Arduino shield, but then their programming instructions were way off! This really helped me out!

Reply Upvote

In The Arduino IDE «File».
Go to preferences and down in the blank space put this in
https://raw.githubusercontent.com/damellis/attiny/ide-1.6.x-boards-manager/package_damellis_attiny_index.json
If you copy it from above take the paragraph code off it at the start and end .
That buggered me up.

Reply Upvote

Go to preferences and down in the blank space put this in
https://raw.githubusercontent.com/damellis/attiny/.
If you copy it from above take the paragraph code off it at the start and end .
That buggered me up.
https://raw.githubusercontent.com/damellis/attiny/ide-1.6.x-boards-manager/package_damellis_attiny_index.json

Reply Upvote

Go to preferences and down in the blank space put this in
https://raw.githubusercontent.com/damellis/attiny/.
If you copy it from above take the paragraph code off it at the start and end .
That buggered me up.

Reply Upvote

I am confused because I have a module (processor + other components). Will the connection be the same, particularly the capacitor connecting RST and GND? I need to do some more research.

Reply Upvote

Great tutorial. Although I am very familiar with Arduinos this was my 1st attempt at programming an ATtiny-85. I had a problem in Step 3. when I tried to compile the ArduinoISP sketch and got an error. Once I realized the ArduinoIDE was still set up to program the ATtiny NOT the UNO I just changed the board to UNO and then the sketch compiled and downloaded to the UNO without error. One other minor issue was editing the blink sketch. The version of blink I have uses the built in LED so I had to change «LED_BUILTIN» TO «0» in three places. After that everything worked.

Reply Upvote

would really like to start programming an ATtiny85 but I can not install a bootloader (from whatever source — Micronucleus preferred).
Went through many tutorials within the last 4days — and really liked yours most for readability — but sadly no luck.
Had to delete Oracle Java from the HD, because it prevented the Boardmanager to find and load the ATtiny related files!

I am trying this on a MacBook pro as well on a Mac Mini, both running High Sierra and Arduino IDE 1.8.9 (and 1.8.13) As „Programmer“ an Arduino Uno (Original) and a Chinese Nano Clone with CH340 drivers with both working well in the Arduino Environment as well as all of my USB-cables.
All wirings from Arduino to the ATtnies 8-pin socket were soldered, because breadbord wiring with (my) Duponts is often not reliable, and I did not forgot the 10uF Capacitor (had to temporarily desolder it in order to upload the ISP-Sketch to the Arduinos)!

Do I really have to deinstall the IDE and downgrade to version 1.6.x?

Reply Upvote

Why nobody remark that it works with Arduino1,6 ?. How to get possibility to work on computer with higherversion of Arduino

Attiny85 программирование на ардуино

Сделал я пару проектов на Digispark : 1. Как сделать самодельный пистолет из Digispark и сломанной игрушки 2. Меняем Arduino на Digispark в светильнике на ws И меня засыпали вопросами: Чем отличается от Arduino? И я решил сделать небольшую заметки для вас и если я что то забуду, можно будет подсмотреть.

//optAd360 — 300×250 —>

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.

Перейти к результатам поиска >>>

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Digispark начало работы Atiny85 или на что способна маленька платка BadUSB хацкеры

Модуль Arduino Digispark ATTINY85 USB

//optAd360 — 300×250 —> На первом рисунке вы видите схему — как правильно соединить Attiny к Arduino три светодиода, как написанно в скетче — первый индикатор работы, второй индикатор ошибок и третий показывает работу во время прошивки. На втором рисунке — как упростить схему подключения, и на третьем как подключить ATtiny к Duemilanove. Если вы хотите просто попробовать, можно сделать как на первом рисунке, но можно сделать на плате, под разные микроконтроллеры семейства ATtiny. Протестированно с ATtiny Двухстороння печатная плата, у нас макетная. Гребенка переходник для подключения к плате Arduino. Соединительные провода. Керамический конденсатор 0,1 Мкф. Электолитический конденсатор 10Мкф на 25V. Светодиоды, если решите делать с индикацией. Резистор Ом. Микроконтроллеры ATtiny. Навесной монтаж. Что еще интересует? Я новичек. Первые две части познавательны, но то что для вас очевидно для остальных не понятно. Save my name, email, and website in this browser for the next time I comment. ЧАСТЬ 2. Похожие записи. УРОК ЧАСТЬ 1. Ссылки к исходникам уроков по Arduino на русcком. Николай Vlad Владимир Оставить комментарий Отменить ответ Comment.

Большой обзор Digispark Attiny85

Для тех, кто увлекается программированием, нередко стоит задача быстро и качественно проверить работает код или нет. Желательно это сделать без программаторов, избыточных проводов и низкоуровневого программирования. Конечно, существуют совместимые с Ардуино платы, но они многим кажутся избыточными. ATtiny предлагается в двух корпусах, в зависимости от модификации источник питания может быть от 1,8 до 5,5В. В экономичном режиме прибор потребляет от 0,1 мкА, в микроконтроллере реализовано аппаратное прерывание.

Digispark использует платформу Arduino IDE и Для программирования Digispark потребуется программное обеспечение Arduino IDE и и.

ПРОГРАММИРУЕМ ATTINY85 ИЗ ARDUINO ISP. ЧАСТЬ 2

Конечно, платки Arduino всем хороши. Язык программирования Arduino прост, и IDE проста в освоении, в Интернете много интересных проектов и полезной информации. Однако для некоторых проектов Arduino слишком мощное решение. Для таких целей, как управление светодиодами, чтение одного датчика можно и нужно использовать более дешевые и простые микроконтроллеры, такие как ATtiny85 перевод статьи [1], посвященной программатору Tiny AVR Programmer. К сожалению, у ATtiny85 нет широко известной платформы системы программирования , раскрученной так же, как и Arduino. И 8 килобайт памяти программ слишком мало для того, чтобы держать в ней загрузчик bootloader , так что для программирования ATtiny85 понадобится какой-нибудь программатор. В добавок ко всему, стандартная среда разработки Arduino IDE не поддерживает этот чип. Однако это не означает, что программирование ATtiny85 в Arduino невозможно! На плате программатора есть сокет, куда можно вставить 8-выводную микросхему микроконтроллера в корпусе DIP8 для непосредственного программирования. После того, как ATtiny85 запрограммирован, просто вытащите его из сокета и установите в плату для отладки или макетирования breadboard.

ПРОГРАММИРУЕМ ATTINY85 ИЗ ARDUINO ISP

Я создал свой собственный программатор ATTiny, но на этом пути допустил небольшую ошибку — я не правильно выровнял заголовки, и теперь вместо них подключаюсь к контактам 10, 11, 12 и 13 согласно Ardu Я создаю беспроводной датчик с помощью Attiny Поскольку у Attiny85 нет TX, я реш Я хотел бы создать проект с чипом ATtiny, таким как ATtiny84 или ATtiny85, в котором я подключаю микроконтроллер напрямую к XBee для беспроводной последовательной связи, а также для мониторинга цифро Я пытался заставить ЖК-дисплей, который я купил в экстремальных условиях, какое-то время работать с моим чипом ATTiny

Для программирования микроконтроллеров вам потребуется бесплатная среда разработки Ardunio IDE. Для продолжительной работы конечных устройств необходимо снизить энергопотребление микроконтроллера, путем перевода его в режим с пониженным энергопотреблением режим сна.

Arduino Attiny85: младшая линейка микроконтроллеров

На первом рисунке вы видите схему — как правильно соединить Attiny к Arduino три светодиода, как написанно в скетче — первый индикатор работы, второй индикатор ошибок и третий показывает работу во время прошивки. На втором рисунке — как упростить схему подключения, и на третьем как подключить ATtiny к Duemilanove. Если вы хотите просто попробовать, можно сделать как на первом рисунке, но можно сделать на плате, под разные микроконтроллеры семейства ATtiny. Протестированно с ATtiny Двухстороння печатная плата, у нас макетная. Гребенка переходник для подключения к плате Arduino.

Переходим от Arduino к программированию ATtiny13 на C

Но такие контроллеры потребляют гораздо меньше энергии и их может хватать вполне для определенных нужд. В этой же статье мы и рассмотрим ATtiny В данной схеме все очень подробно показано. Думаю не стоит объяснять сколько в данной плате пинов ввода-вывода и какой у нее потенциал. Ну чтож давайте перейдем к программированию данного контроллера. Программировать будем с помощью arduino uno, точно также как программировали attiny13 в данной статье тут. Чтоб запрограммировать Attiny84 или Attiny84a не важно они одинаково программируются. Нужно подключить микроконтроллер к Arduino таким образом:.

ATtiny85 arduino прошивка и подключение — YouTube. А.В. Белов — Arduino: от азов программирования до создания практических устройств Ардуино.

Arduino за 1$. Attiny85 программирование

Авторизация Зарегистрироваться Логин или эл. Напомнить пароль Пароль. Войти Запомнить меня. Программирование Arduino даёт не только огромный простор для фантазии и возможностей, но, как и любой фреймворк , одновременно навязывает свой стиль и ограничивает возможности. Обычно, для перехода от идеи к реализации, необходим прототип устройства, удобный для проверки и отладки на месте, что особенно важно для мобильного устройства. Далее постараюсь максимально подробно разобрать процесс создания прототипа беспроводного сенсора на базе ATtiny Цель — создать сенсор работающий, условно говоря, в коробке с искусственным освещением и передающий температуру и статус освещения с немедленной реакцией на изменение освещения: включилось, отключилось, мигнуло. Сенсор решено было сделать мобильным и питать от элемента CR, иначе говоря, при разряде до 2. Данный бюджет был распределён следующим образом:.

Имеется скромный проект из данного МК и набора из шести светодиодов WS, которыми он управляет. Это подсветка.

Контроллер я купил на Ибэе. Мне нужен небольшой чип для чтения данных с приемника радиосигналов из хоббийного набора и управления лазерным выводом. Получив контроллеры, я понял, что мне необходимо запрограммировать их. Я перепробовал множество разных вариантов программирования ATTiny13 из всемирной сети, пока, наконец, не нашел нужное мне руководство для начинающих по программированию. Файл с несколькими изменениями есть внизу статьи. Благодаря наличию на плате USB-разъёма, отпала необходимость в постоянном использовании внешних программаторов, порою очень не дешёвых, что в свою очередь упростило процесс программирования и отладки. Да и в целом, ATTINY85 идеально подойдёт для создания прототипа того или иного проекта, может стать неоспоримым в размерах при создании небольших устройств, среди которых могут быть кольцо-часы или браслет, светящиеся украшения, миниатюрные термометры и, возможно, что-то более невообразимое. Размер модуля действительно крайне невелик, всего 19 х 26 мм! Все пользовательские контакты обозначены цифрами с лицевой стороны и функциональным назначением с обратной стороны платы.

Плата Arduino Digispark ATtiny85 с micro-USB

Плата Digispark Attiny 85 это плата, подобная Ардуино, только на базе микроконтроллера ATtiny85.

• Микроконтроллер имеет очень малые габариты, за счёт чего интересен и полезен для встраивания его в компактные приборы (кольцо-часы, браслет, светящиеся украшения, миниатюрные термометры и т. п.).
• Особенной эту плату делает то, что для ее программирования не требуется программатор, достаточно просто подключить Digispark Attiny 85 к компьютеру и можно заливать в нее новый скетч. Digispark Attiny 85, в отличие от серии Arduino pro mini, имеет собственный USB-разъём.
• Несмотря на небольшое количество выводов, контроллер имеет в своем распоряжении серьезный функционал (АЦП, ШИМ, I2C, SPI и др.).
• Контроллер ATtiny85, в отличие от других платформ Arduino, гораздо более автономен, за счет очень низкого энергопотребления контроллера. В активном режиме контроллер потребляет около 30 мА, в фазе глубокого сна – около 13 мА.
• Плата контроллера использует автоматический выбор источника питания от микро-USB разъема, от внешнего источника 5 В или 7 — 35 В.
• Плата Digispark Attiny 85 поддерживает практически весь функционал, имеющийся в Arduino IDE. Единственным исключением будут запись загрузчика и серийный монитор.

Характеристики
Микроконтроллер: Ttiny85-20SU
Тактовая частота процессора: до 20 МГц
Встроенный стабилизатор: 5 В, 500 мА
Флэш-память: 8 Кб, из которых чуть более 2 Кб используется загрузчиком
RAM ОЗУ: 512 байт
EERPOM-память: 512 байт
Питание: от USB 5 В или от внешнего источника с напряжением 7~35 В (рекомендуется не более 12 В)
Интерфейсы: I2C / SPI
Контакты входа/выхода: 6
Поддержка выводов PWM: 3
Аналоговые входы: 4, 10-бит каждый
Светодиодные индикаторы питания и статуса пользовательского вывода P1/D1
Поддержка для Arduino IDE 1.0+ (OSX / Windows 32х, 64х / Linux)
Габариты: 18 × 22 × 15 mm

Назначение выводов:

Все выводы могут быть использованы в качестве цифровых входов/выходов

• Вывод P0 — I2C SDA, PWM, D0
• Вывод P1 — PWM, D1
• Вывод P2 — I2C SCK, D2
• Вывод P3 — USB+, А3, D3
• Вывод P4 — USB-, PWM, А2, D4
• Вывод P5 — А0, D5
• Вывод VIN — внешнее питание «+»
• Вывод GND — внешнее питание «-«
• Вывод 5V — питание подключенных модулей расширения

Питание

Помимо подключения к стандартному Micro-USB, ATtiny85 может питаться и напрямую, через контакты 5V (Оптимальное напряжение питания – от 5 до 12В). Все виды источников питания распознаются платой в автоматическом режиме.

На плате размещен стабилизатор напряжения LM78L05, следовательно подавать питание на контроллер можно двумя путями: напряжением до 5В при подключении к контакту 5В и до 12В при подключении к контакту Vin (через стабилизатор). Если опираться на официальный Datasheet стабилизатора, то производители обещают пиковую нагрузку до 35В, но (скорее всего) недолго.

Обращаем ваше внимание, что ATTINY85 не имеет встроенной защиты от неверно подключенной полярности питания или короткого замыкания. Производителем платы настоятельно рекомендуется проверка работоспособности ваших проектов с использованием внешнего источника питания или USB-концентратора, так как неправильная коммутация напряжения может повредить компьютер и/или USB-порт.

Как загрузить скетч в контроллер ATtiny85 среде Arduino IDE
1 — Отключить микроконтроллер от компьютера
2 — Нажать в IDE кнопку «Вгрузить» после чего в консоли появится информация, о том что у Вас есть
60 секунд, что бы подключить контроллер.
3 — Подключаем Digispark ATtiny85 к USB компьютера
4 — Скетч начнет загружаться в контроллер
5 — Если все прошло успешно, то можете проверить работоспособность Вашего скетча
